坎农戴尔Hollowgram自行车曲柄结构设计

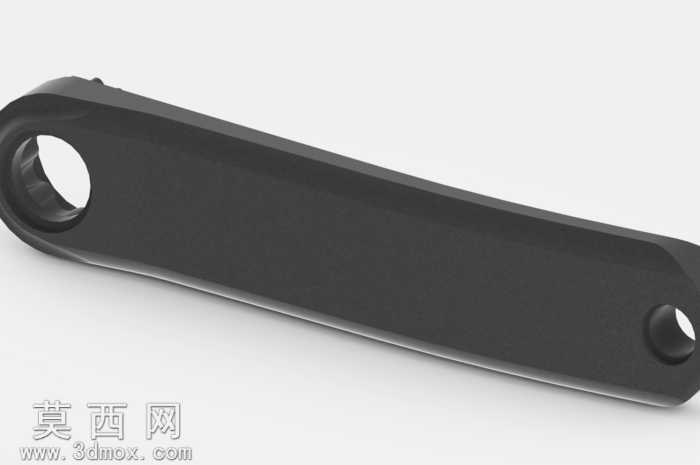

本作品为自行车传动系统核心部件曲柄的三维建模成果，建模过程依托三维设计软件完成，整体围绕坎农戴尔Hollowgram曲柄的实物特征开展反向工程复刻，精准还原了该款曲柄的外观形态与内部结构逻辑。建模初期先对实物曲柄的整体轮廓进行数据采集，提取两端安装孔的中心距、孔位直径、杆身截面渐变参数等关键尺寸，通过草图绘制勾勒曲柄的主体外轮廓，再采用拉伸、切除等基础特征命令构建出曲柄的基础实体形态。针对曲柄杆身的中空减重结构，建模时通过多截面实体命令匹配不同位置的截面壁厚参数，还原产品轻量化设计的结构特点，两端的安装孔位分别对应牙盘安装侧与脚踏安装侧，对孔位内部的倒角、限位卡槽等细节特征做了精细化处理，确保装配尺寸与实物完全一致。材质渲染阶段，为曲柄主体赋予哑光黑色金属材质，模拟铝合金锻造后经阳极氧化处理的表面质感，调整材质的粗糙度、反光度参数，还原实物表面细腻的磨砂触感，边缘位置添加轻微的高光反射效果，体现金属零件的边缘加工精度。结构设计上，该曲柄采用长杆式传力结构，杆身从大端到小端做平滑的截面收窄过渡，既保证传动过程中的结构强度，又通过中空腔体设计降低整体重量，大端的环形安装孔用于匹配牙盘的安装接口，孔壁的限位结构可避免传动过程中牙盘与曲柄发生相对转动，小端的螺纹安装孔用于连接脚踏轴，孔位周边做加厚处理，应对踩踏过程中产生的集中应力。建模过程中对所有过渡圆角做了统一参数设置，避免应力集中问题，同时还原了产品表面的品牌标识凹槽细节，让模型的外观还原度达到实物级标准，整体模型可用于自行车传动系统的结构展示、装配模拟以及相关零部件的设计参考。
