NRF24L01无线模块电源适配转接板

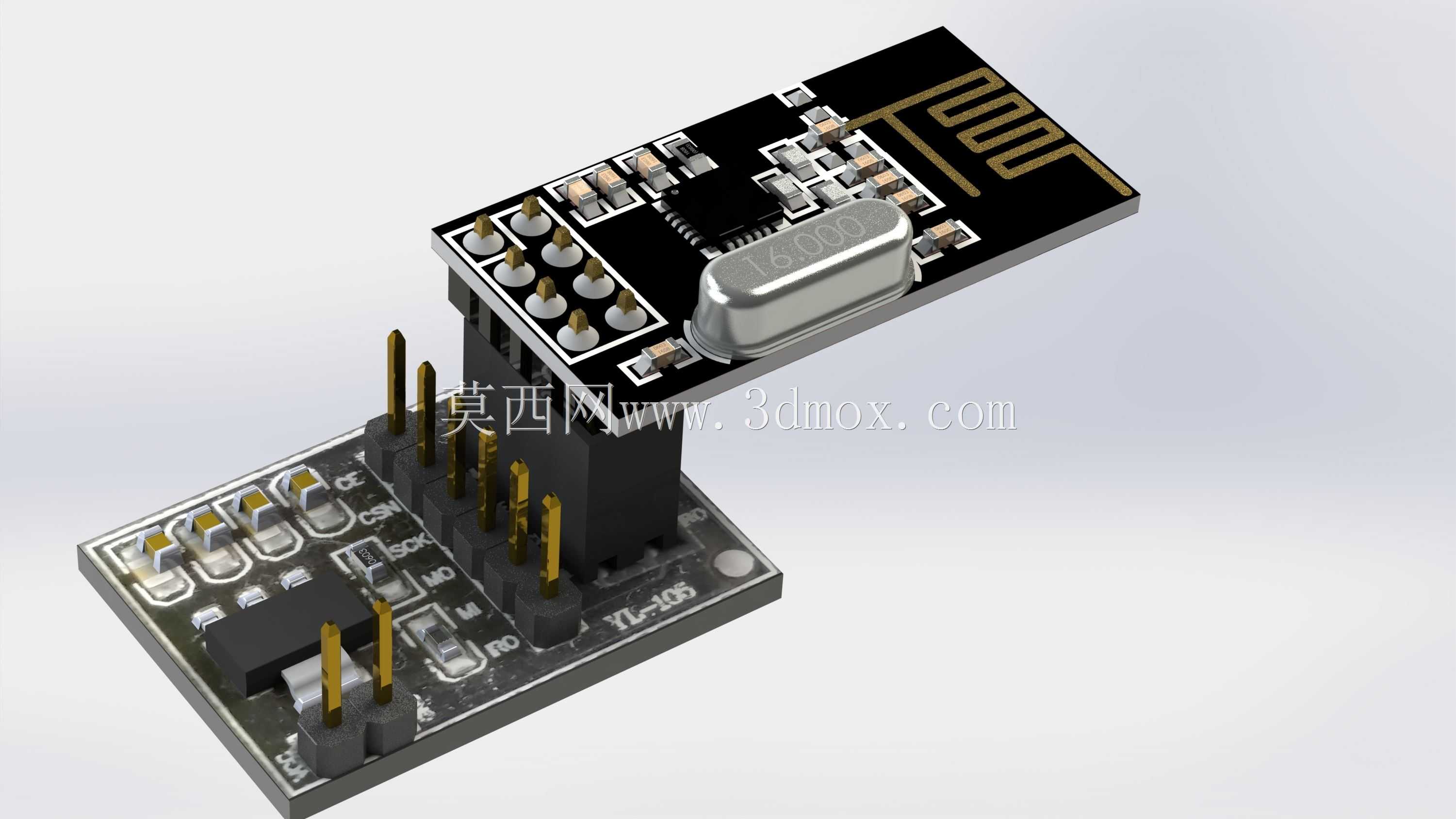

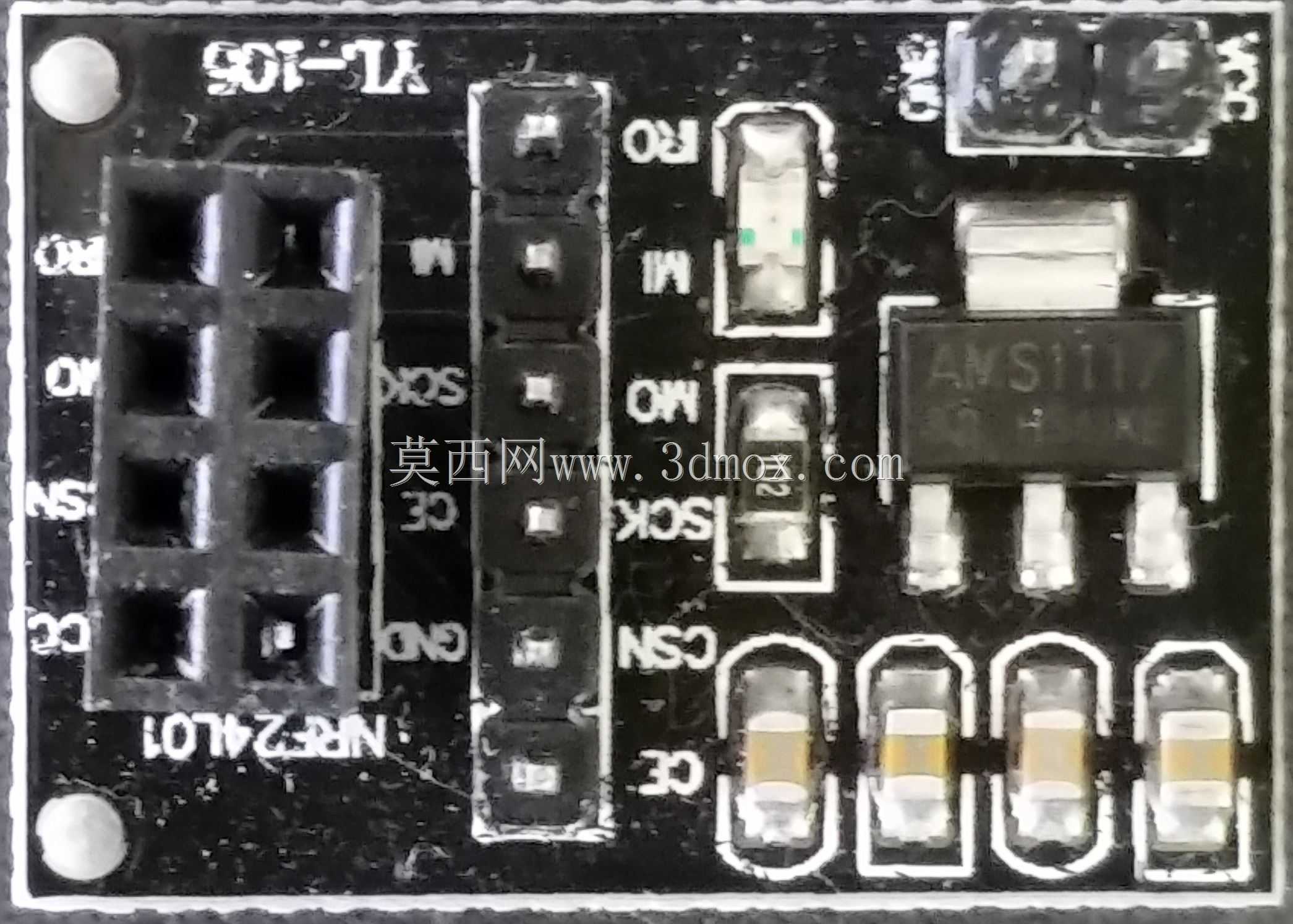

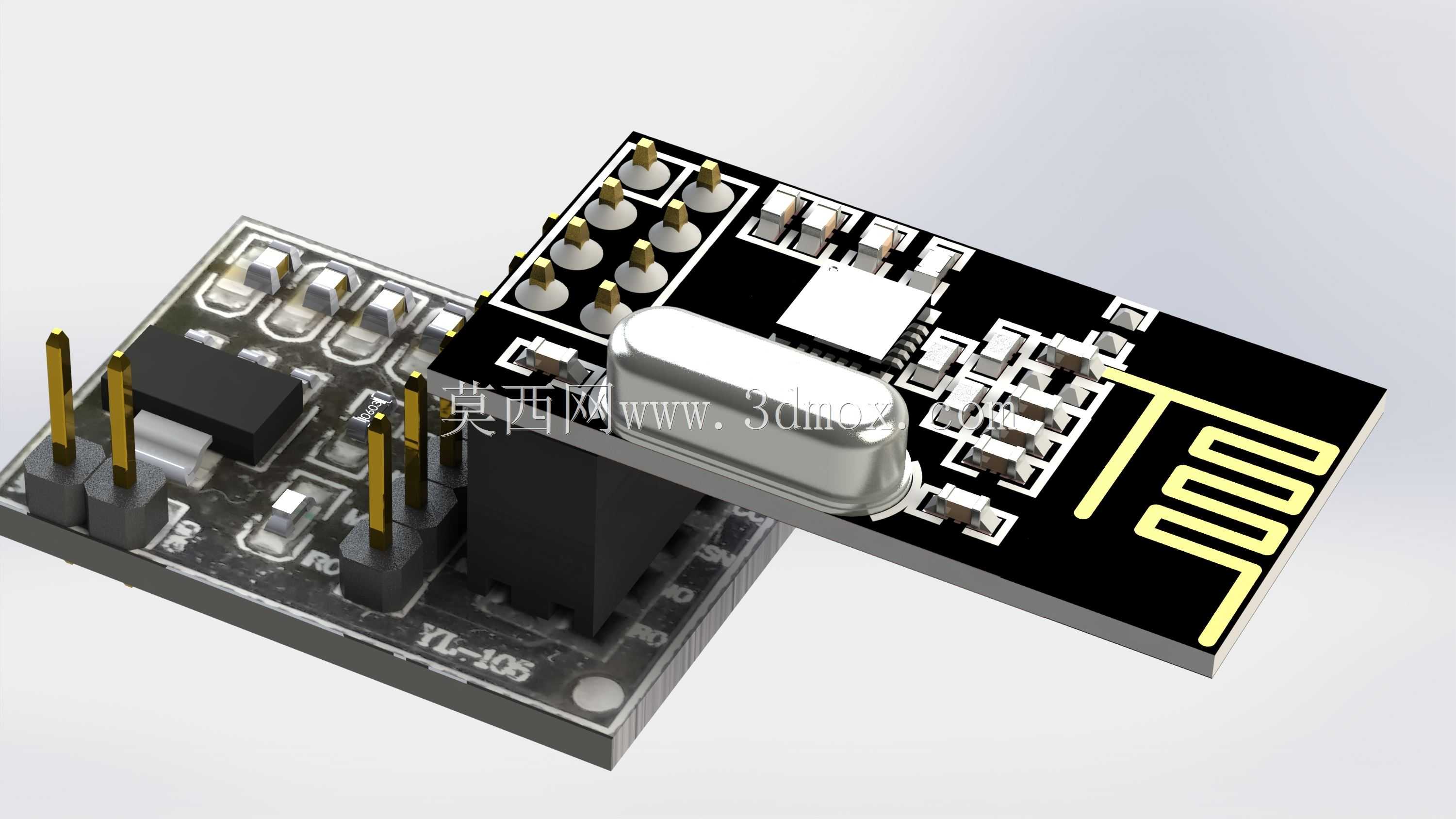

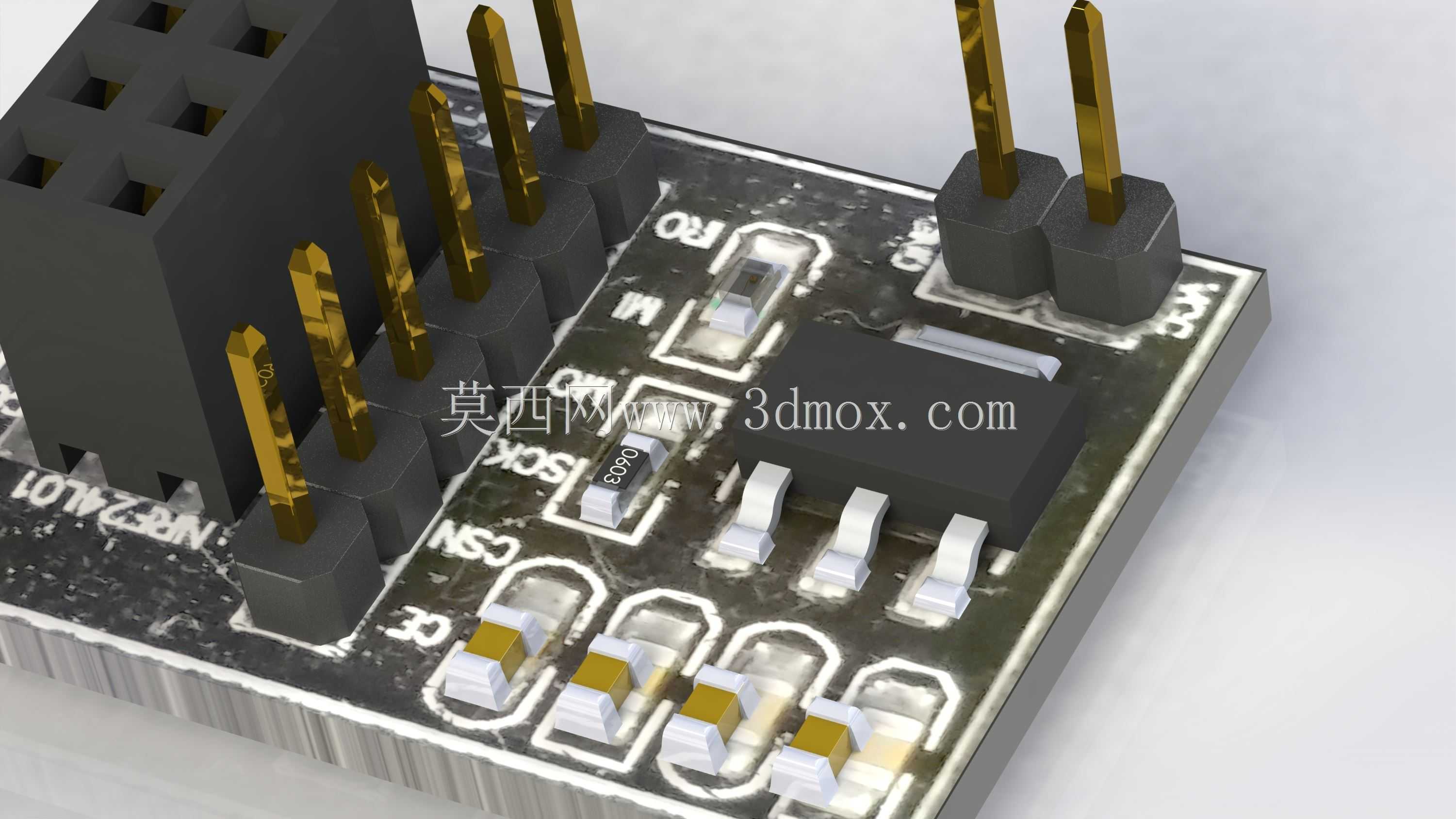

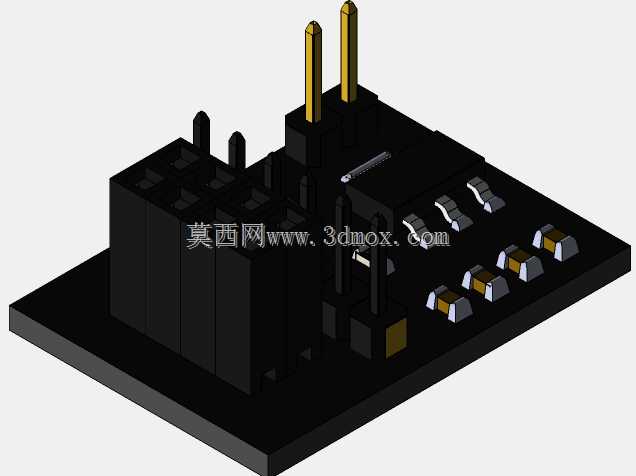

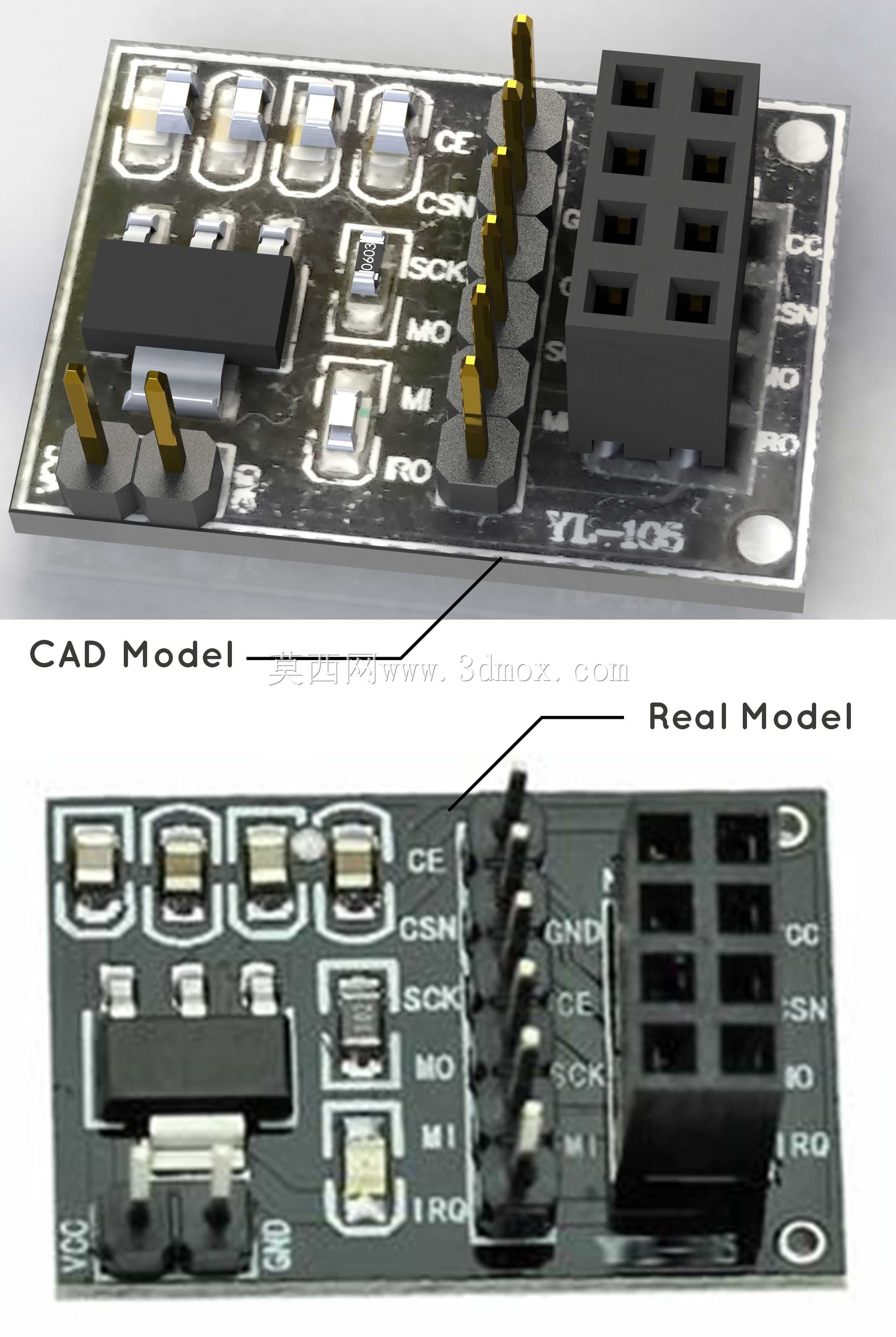

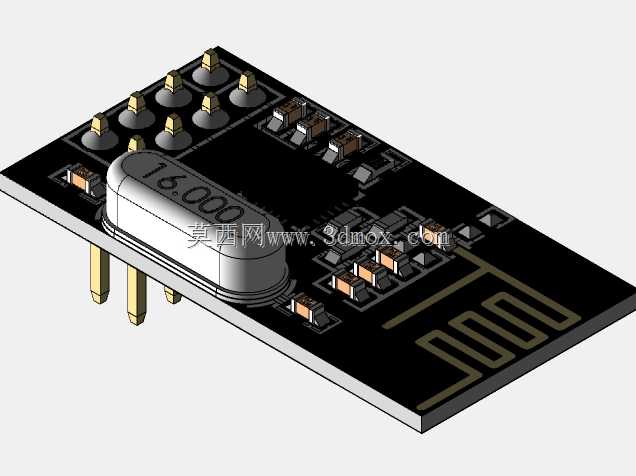

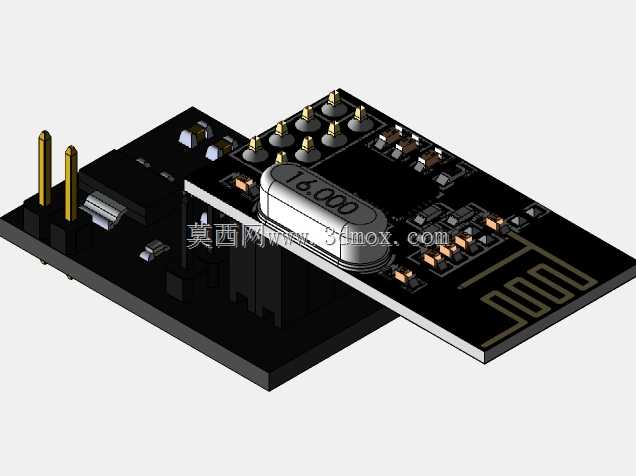

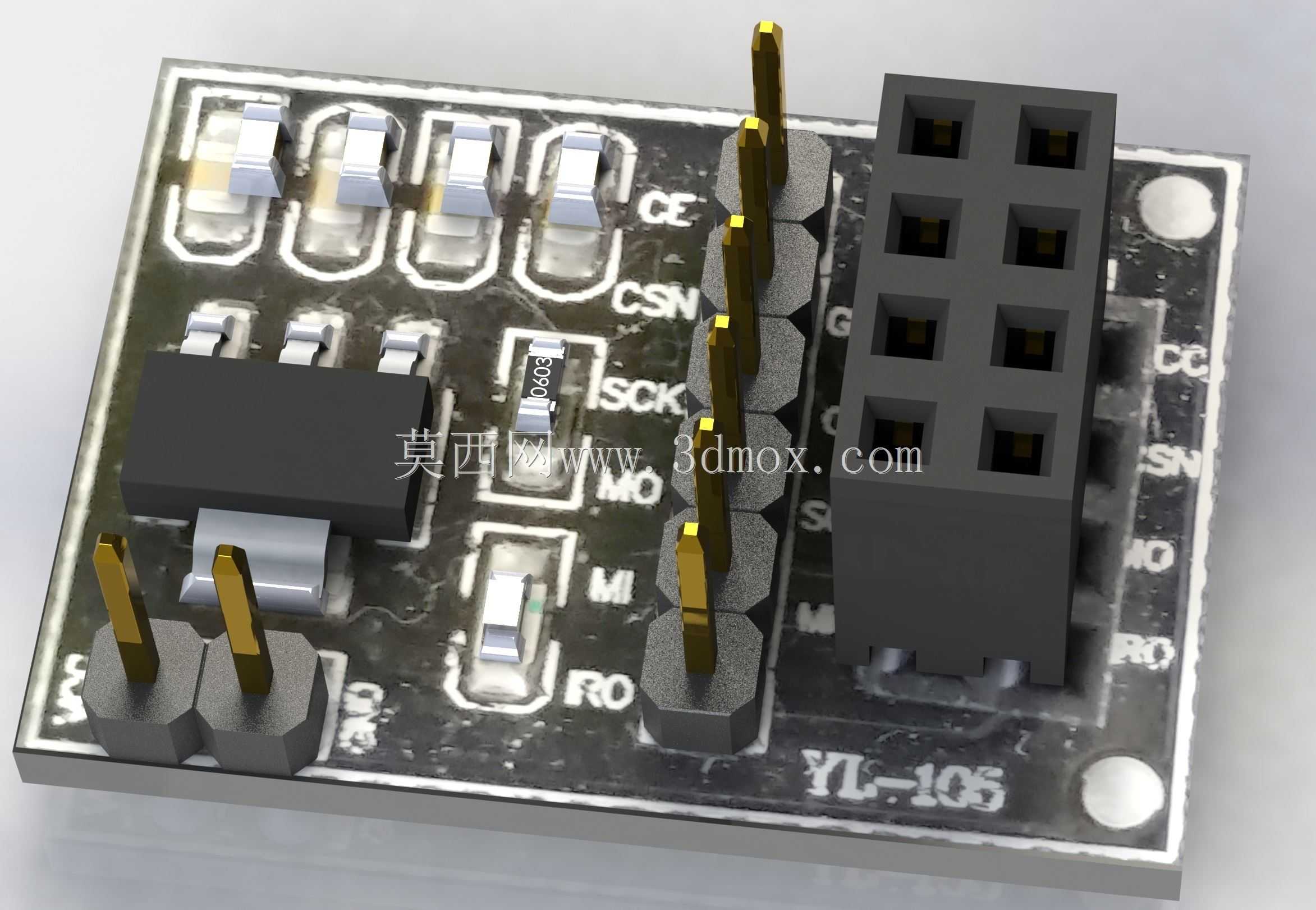

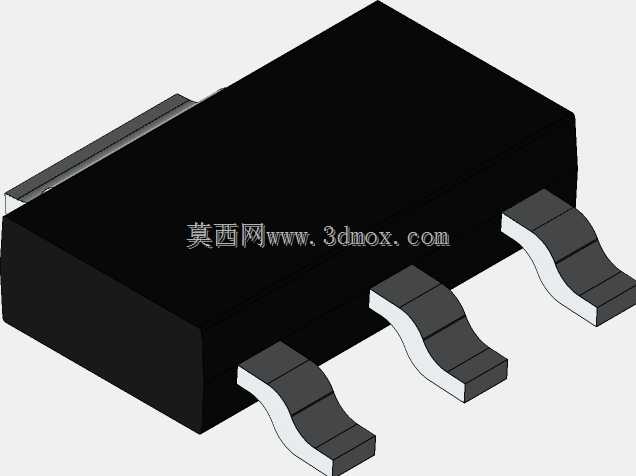

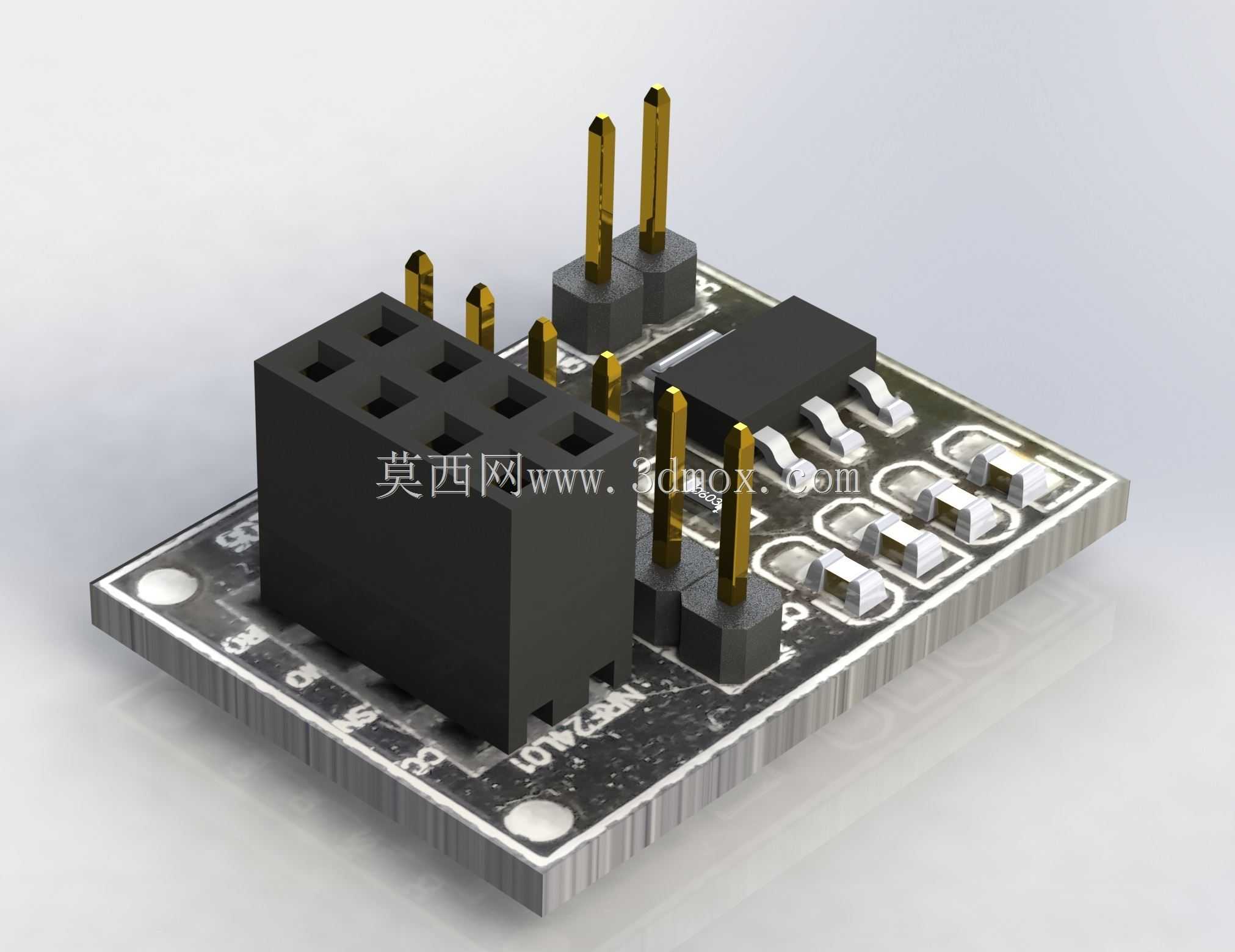

这款NRF24L01配套电源适配转接板，主要面向短距离无线数据传输场景的硬件开发与产品集成需求，常见应用覆盖智能家居无线传感节点、工业现场低速数据采集终端、小型物联网外设通讯链路、消费电子遥控装置等领域，能够解决NRF24L01射频模块与常规5V供电系统的电压匹配问题，省去开发人员额外搭建电平转换与稳压电路的步骤，缩短硬件开发周期。在实际使用中，该适配板直接承接5V直流供电输入，通过板载稳压电路将输入电压转换为NRF24L01工作所需的3.3V稳定电压，同时完成信号引脚的电平适配，避免5V逻辑电平直接接入射频模块造成器件损坏，板层集成了电源退耦电容与信号匹配元件，可有效降低电源纹波对射频信号收发的干扰，提升无线通讯的稳定性与有效传输距离。设计过程中，完全参照NRF24L01增强型收发模块的实际引脚排布与外形尺寸进行堆叠适配，采用上下叠插的结构形式，下方适配板引出全部功能引脚，既可以直接插装在单片机开发板的标准排针座上使用，也可以通过飞线方式集成到定制化硬件电路中，板上预留的固定孔位可配合铜柱完成整机内部的安装固定，适配板边缘做了圆角处理，避免尖锐边角在装配过程中划伤线材或其他电路元件。外形尺寸方面，适配板的长宽边界完全匹配上方搭载的NRF24L01射频模块，叠装后整体厚度控制在合理范围，不会占用过多的设备内部安装空间，排针引脚采用标准2.54mm间距设计，兼容市面上绝大多数通用开发板、洞洞板的孔位规格，安装时无需额外进行打孔或引脚改造，直接对位插装即可完成电气连接。板载元件排布遵循信号流向规律，电源输入端口靠近稳压芯片布置，射频相关的匹配元件靠近模块天线端放置，最大程度减少信号走线长度，降低传输过程中的信号损耗，同时电源回路与信号回路做了分区处理，避免电源噪声串入射频信号通路影响通讯效果，适配板可同时兼容普通版与增强型NRF24L01模块的安装使用，能够满足不同开发场景下的无线通讯硬件搭建需求。
