自行车OS半集成式车头碗组结构设计

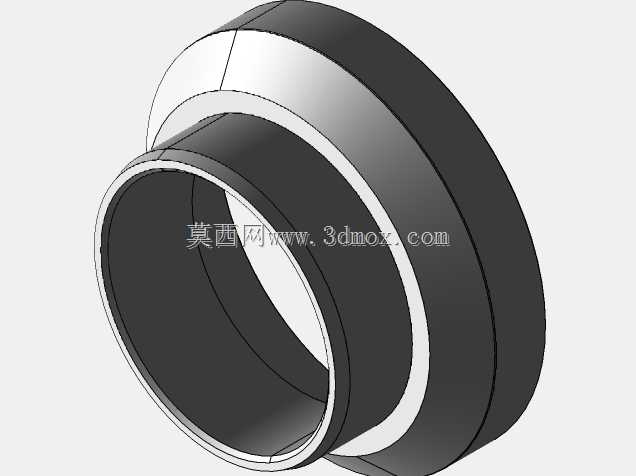

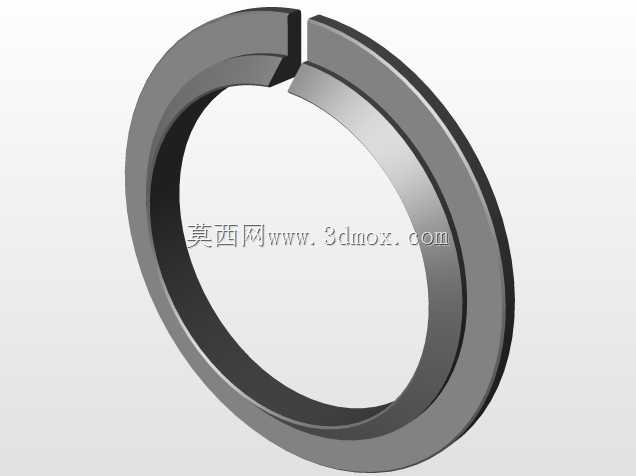

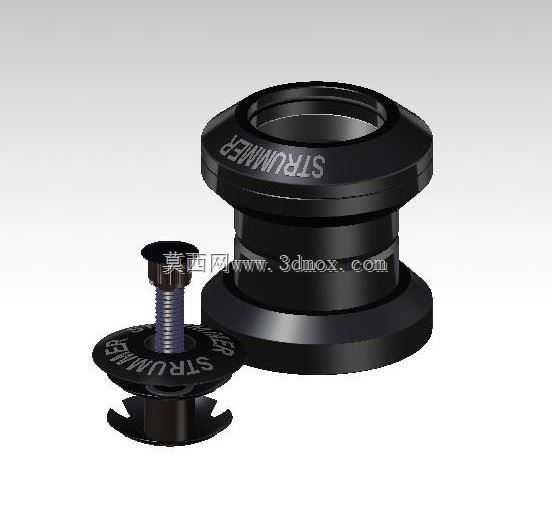

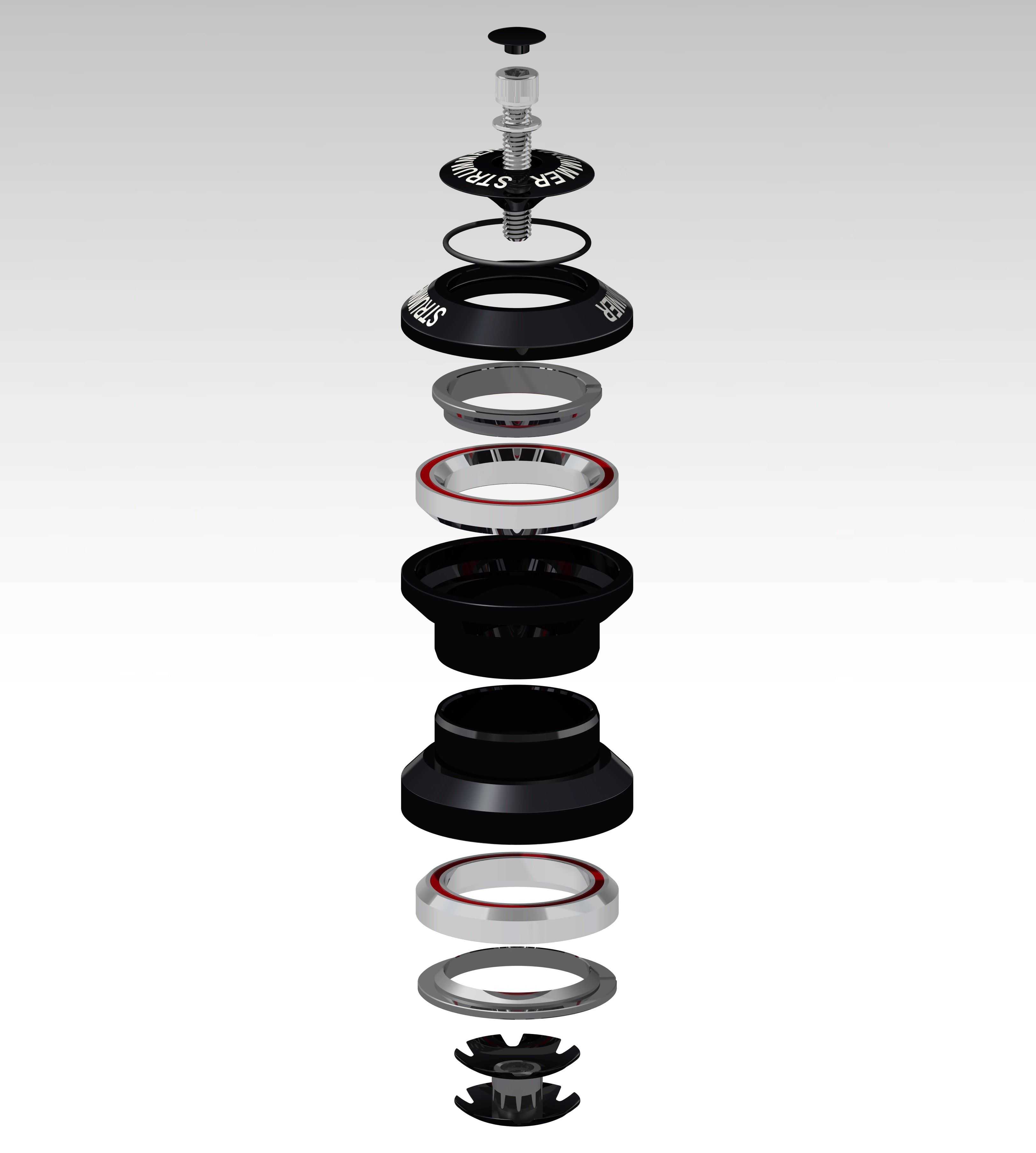

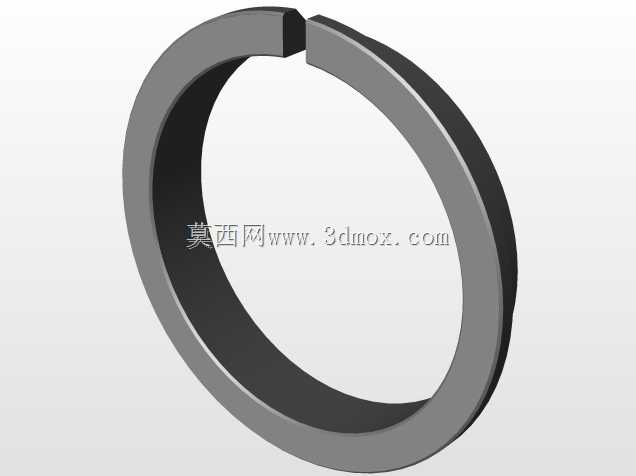

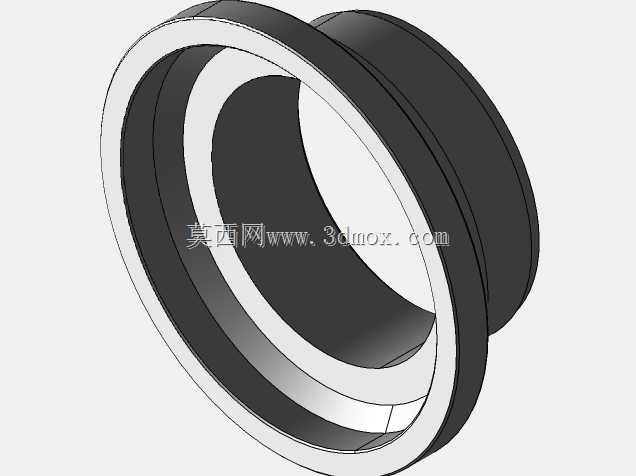

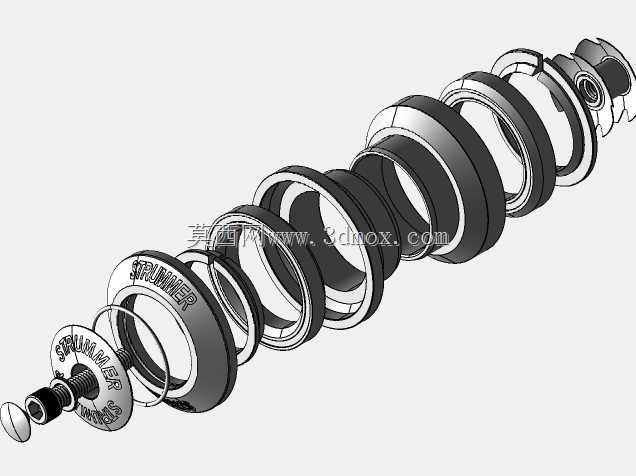

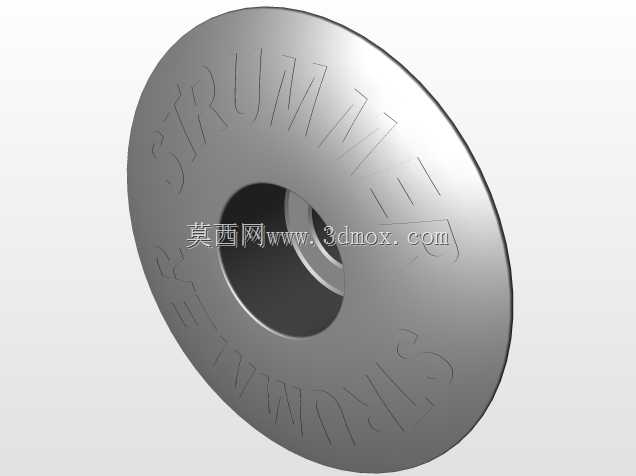

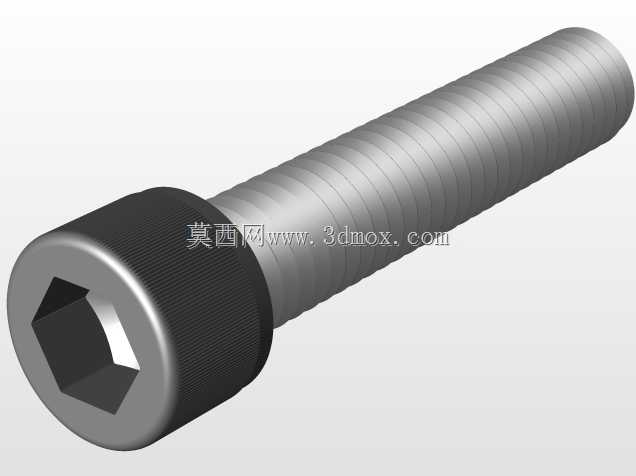

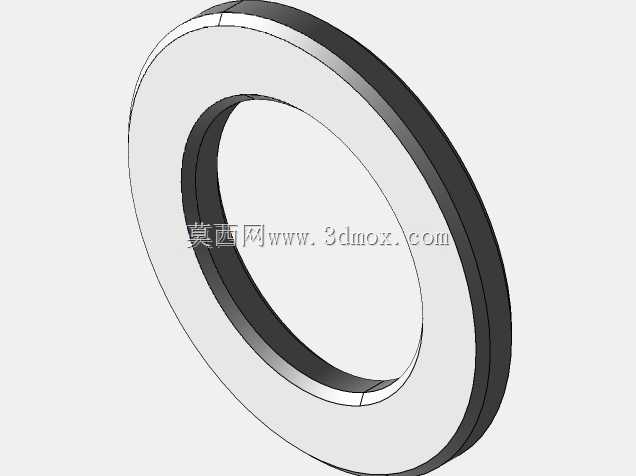

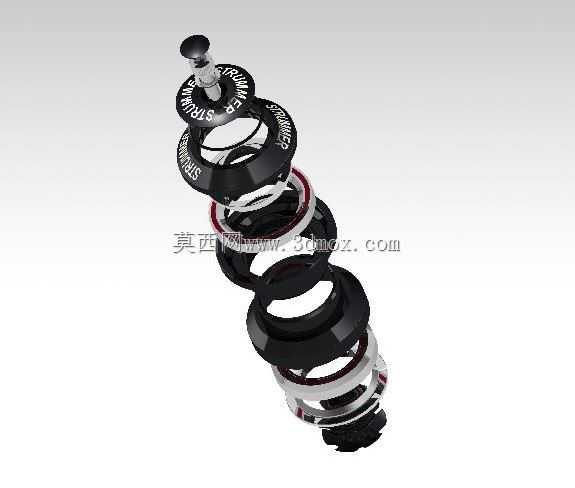

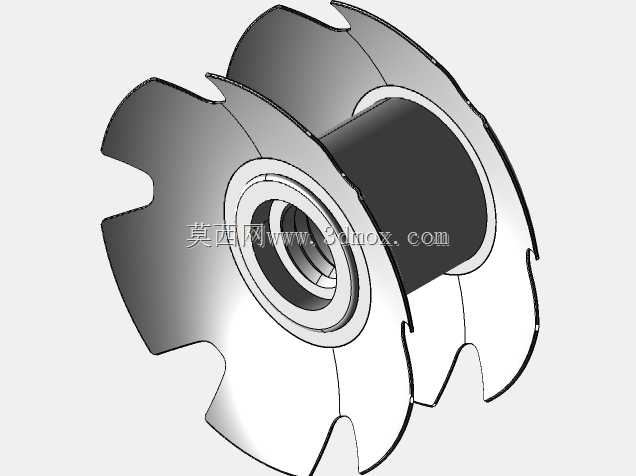

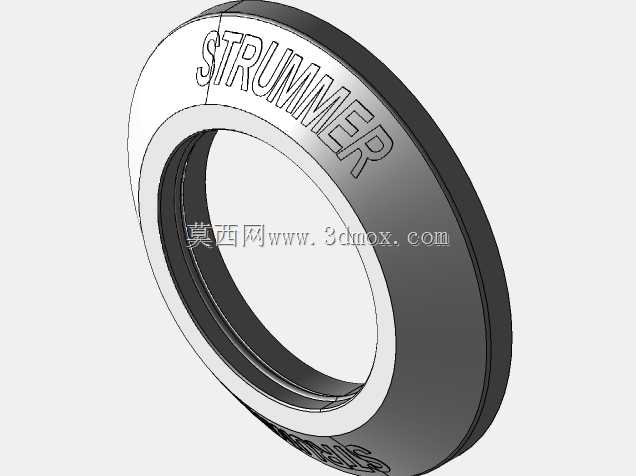

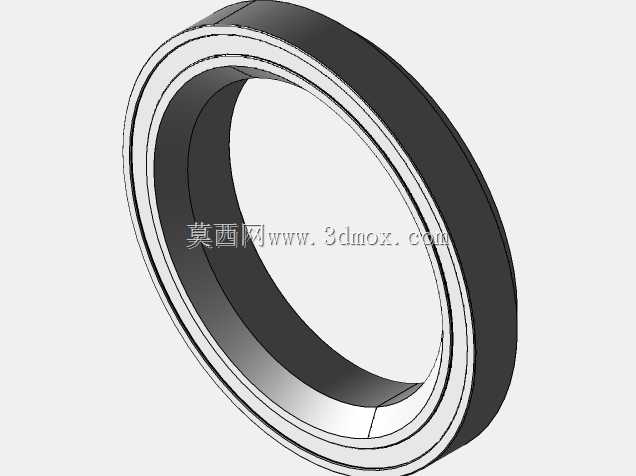

这款车头碗组是应用在自行车前叉与车架头管衔接位置的核心转向承载部件，主要适配直管直径34规格的OS半集成头管结构，广泛用于山地车、城市通勤车、平把公路车等民用骑行装备的转向系统中，是保障骑行转向顺滑、承载整车前部载荷的关键连接件。在实际骑行场景中，车头碗组需要持续承受骑行过程中来自路面的颠簸冲击、转向时的径向与轴向复合载荷，同时要保证车把转动的顺畅度，避免出现转向卡顿、旷量异响等问题，直接影响骑行的操控手感与行驶安全性。这款碗组采用压入式装配结构设计，上下碗座分别嵌入车架头管的上下两端，内置的轴承结构被密封结构完全包裹，能够阻挡骑行过程中泥水、沙尘侵入轴承滚道，延长部件的维护周期与使用寿命。配套的吊芯锁紧结构采用膨胀式设计，装入前叉上管内部后通过锁紧螺栓拉紧，即可将碗组上下盖、把立与前叉上管牢牢锁固为整体，无需在碳纤维或铝合金前叉上管攻丝，避免了薄壁管件攻丝带来的结构强度损伤，同时可以根据把立的堆叠高度灵活调整锁紧位置，适配不同抬升规格的把立安装需求。产品整体采用黑色硬质阳极氧化表面处理，外观质感细腻统一，与多数深色涂装的自行车架风格适配，碗座外侧的防滑滚花结构能够增大与车架头管内壁的接触摩擦力，避免长期使用后碗组出现松动移位的问题。在安装边界上，这款碗组适配的头管内径与34直径直管前叉完全匹配，整体堆叠高度控制在常规车头装配的通用尺寸范围内，安装时仅需使用专用压入工具将上下碗座平稳压入头管对应位置，再依次装入轴承、密封盖、吊芯结构，最后调整好轴承预紧度即可完成装配，装配完成后转向转动阻力均匀，无卡滞点，轴向拉动前叉无明显旷量，能够满足日常通勤、轻度越野等多种骑行场景的使用需求。
