带弯板双节距输送链条结构设计

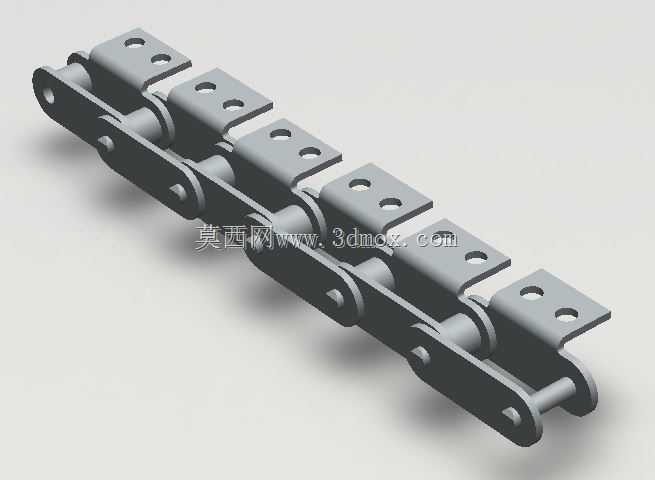

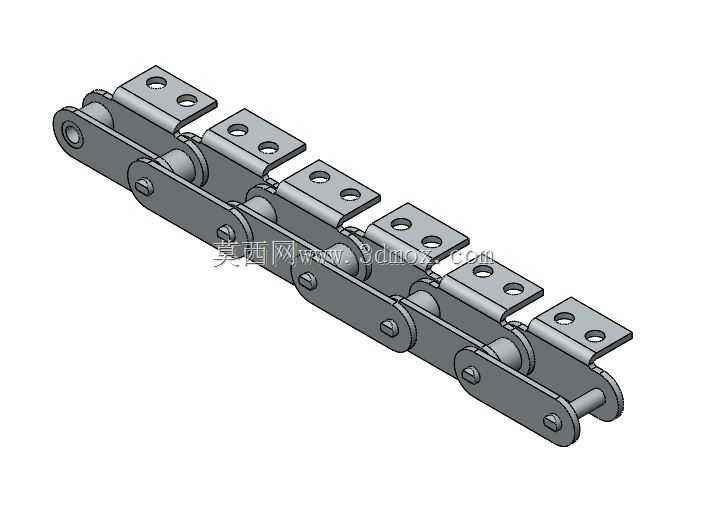

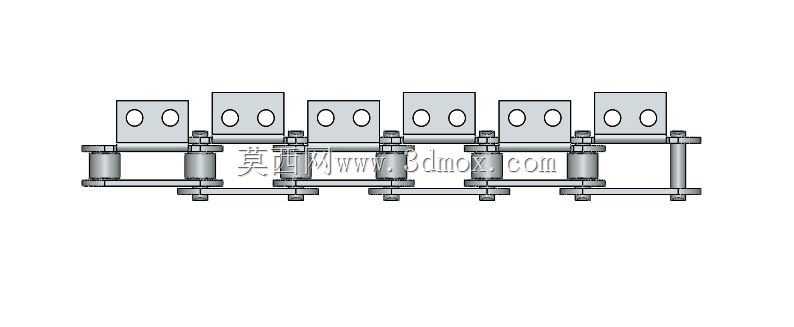

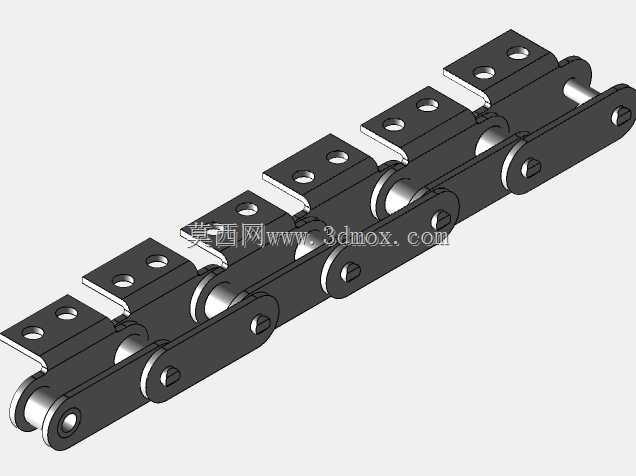

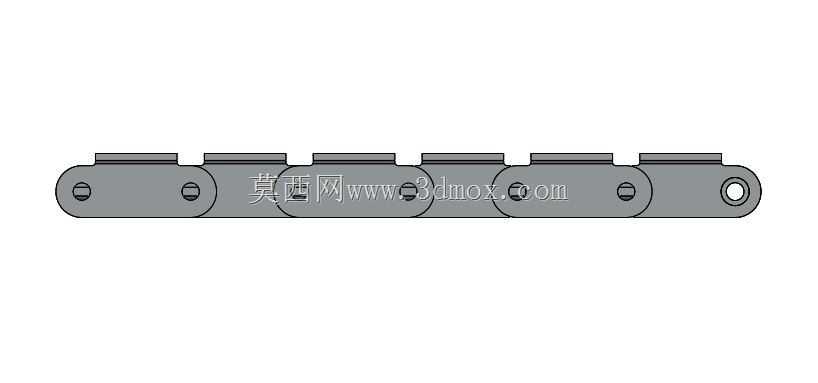

这款双节距弯板链条主要应用于各类连续式物料输送场景，在轻工包装、食品加工、仓储物流分拣、家电组装流水线等场景中作为核心牵引承载部件使用，相比普通短节距传动链条，它的链节节距放大一倍，在同等输送长度下销轴铰接点数量减少近一半，能大幅降低长距离输送线的运行铰接磨损，延长整体线体的维护周期，降低运维成本。链条单侧配置的弯板附件是核心功能结构，每间隔固定节距布置的弯板上预留两个安装孔位，可直接固定工装治具、载料托盘、推送拨块等执行部件，无需额外加装连接转接件，能大幅简化输送线的末端执行结构设计，适配不同规格载具的快速安装更换需求。设计过程中优先保证链节铰接的同轴度，内外链板采用等强度冲压成型结构，销轴与套筒采用间隙配合保证铰接转动灵活，同时预留充足的润滑脂存储间隙，可适配粉尘、轻微潮湿的常规工业车间环境，滚子采用双滚筒结构设计，运行时与输送线导轨的接触面积更大，单位面积承压更小，能有效降低导轨磨耗，同时减少运行过程中的振动与噪音，提升线体运行平稳性。安装边界上，链条的侧弯余量控制在合理范围，适配水平直线输送以及小半径水平转弯输送场景，垂直方向预留的上下摆动余量可适配线体小角度爬坡段的运行需求，弯板安装面与链板基准面的平行度严格控制，保证安装后的载具不会出现偏斜卡滞，销轴两端采用铆封结构，避免长期运行后销轴窜动脱落，整体结构兼顾牵引强度与安装便捷性，可直接替换同规格的标准双节距输送链条，无需改动原有线体的导轨、张紧、驱动链轮结构，适配性较强。
