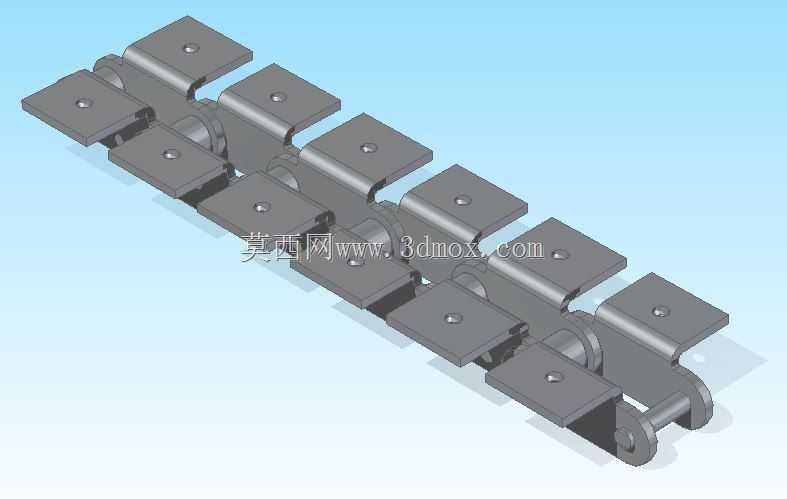

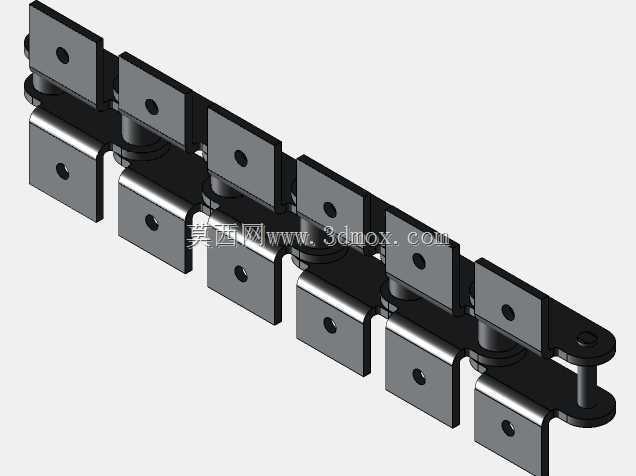

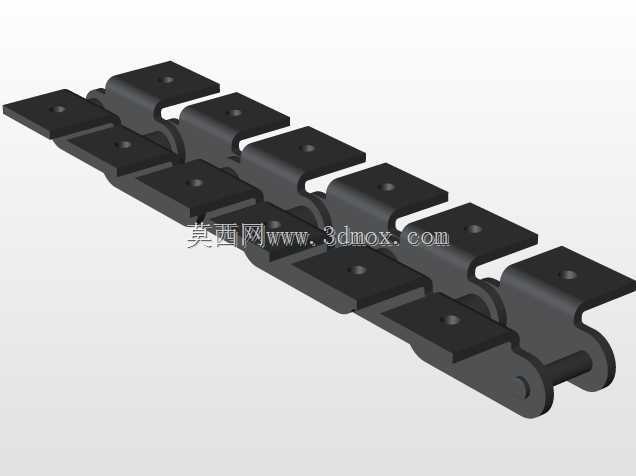

带K1附件双节距输送滚子链结构

　　该结构对应长节距输送工况中常用的C2060双节距滚子链，链节外侧配置K1型单侧弯附板，附板板面预留安装孔位，可直接承托工装治具、输送载具或待加工工件，在轻工装配线、沥青物料输送、滚筒输送接驳段以及重载节拍生产线中承担牵引与承载双重作用。常规标准滚子链节距紧凑，更适配高速动力传动，而双节距链条将链节节距放大一倍，相同输送长度下销轴铰接点数量减半，运行时多边形效应带来的速度波动更平缓，链节与导轨滑行接触的磨损点更少，在中低速、长距离、连续往复的输送场景中维护周期更长。建模时先按链条啮合基准建立销轴、套筒、滚子的同轴装配关系，滚子外径与配套链轮齿沟圆弧匹配，保证链节啮入链轮时滚子可顺利落位；内链板与套筒过盈压装、

　　外链板与销轴过压固定的铰接关系在装配层级中保留，相邻链节可绕销轴自由转动，还原链条绕经链轮、回程段弯折的真实运动状态。K1附板随外链节同步装配，附板折弯高度与输送面安装标高对齐，板面安装孔的孔位间距与配套载具的固定脚位匹配，现场安装时可直接穿装螺栓固定工装，无需额外在链板上施焊转接支架，避免焊接热变形导致链节铰接卡滞。布局输送线时需预留链条侧向宽度边界，附板外缘超出链板本体，转弯段、导轨导向段与机架护板之间要留出足够避让间隙；回程段建议设置耐磨托条承托附板底面，避免附板悬空受载后产生弯折变形。张紧行程设计中要覆盖双节距链节的节距公差累积，张紧座调节量需匹配链条磨损伸长后的截链调整需求，链轮齿宽要避开附板运动包络，防止附板与链轮轮辐发生运动干涉。
