小型板条式物料输送装置结构设计

在精密零部件加工、小型电子元器件组装、实验室小批量物料转运这类对输送节拍、占地空间有严格限制的场景里，常规大跨度带式输送机往往存在机架冗余、张紧结构占比过大、小负载下传动效率偏低的问题，这款紧凑型板条输送结构正是针对这类窄空间、轻负载的连续输送需求开发。从实际落地的使用场景来看，这类输送装置常嵌入小型自动化生产线的工序衔接段，比如机加工工位间的小型零件传递、检测设备的进料出料输送、包装工序前的规整物料输送，不需要承担大吨位物料的长距离转运，核心要求是运行平稳、定位准确、安装灵活，不会占用过多车间平面空间。

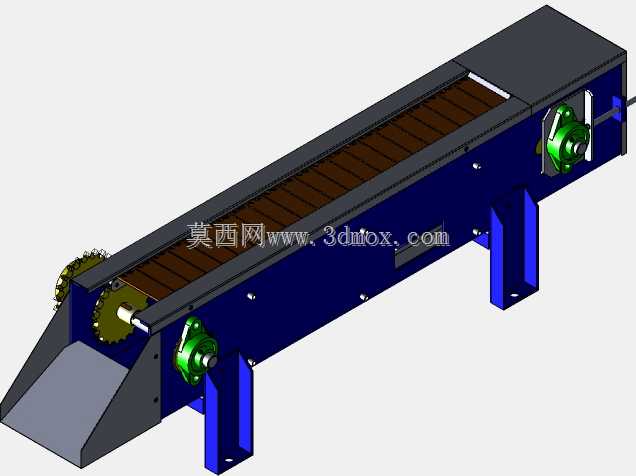

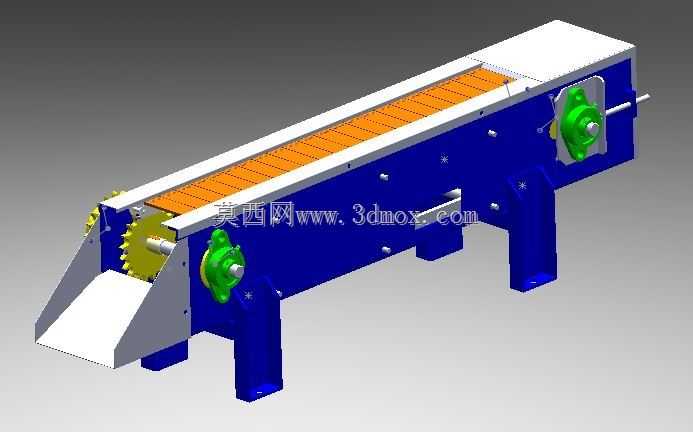

从功能特性上看，该结构采用金属板条拼接作为承载面，相比常规PVC输送带，板条承载面的刚性更强，不会因为长期接触带棱角的金属切屑、硬质塑料件出现表面划伤、凹陷变形，也能耐受工序间偶尔滴落的切削液、低温润滑脂，日常维护只需要定期清理板条缝隙的积屑即可，不需要频繁更换输送带。传动端采用双侧链轮啮合链条的驱动形式，主动轴端布置的链轮与板条下方的牵引链条精准啮合，避免了带传动容易出现的打滑、跑偏问题，输送速度可以通过配套驱动电机的转速调节实现精准控制，在需要精准对位的工位，比如配合视觉检测、机械手取料的场景，可以保证板条停位精度控制在毫米级，不会出现物料偏移导致的取料失败。两端的张紧结构集成在机架侧板内部，不需要额外伸出张紧调节支架，进一步压缩了设备的整体长度尺寸，张紧调节时只需要调整端部轴承座的固定螺栓位置，就能实现链条张紧度的微调，操作空间充足，不需要拆解外部护罩就能完成维护操作。

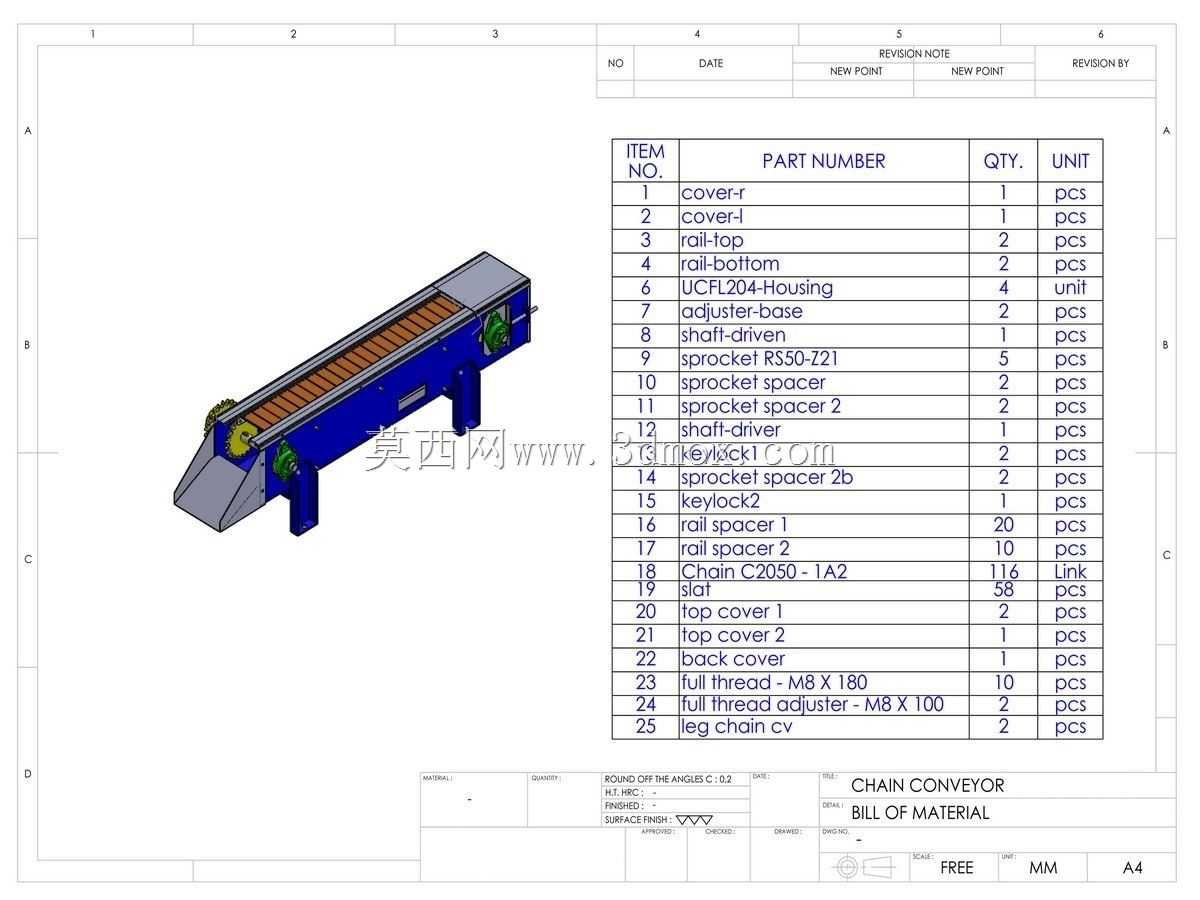

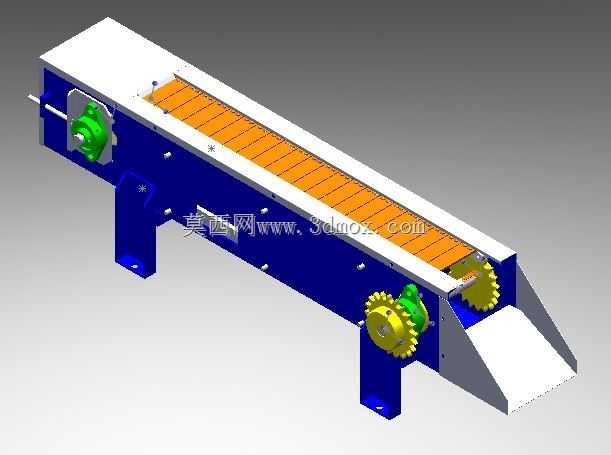

设计思路上，整体采用一体式焊接机架作为承载基础，机架侧板采用加厚钢板折弯成型，既保证了整体结构的刚性，避免高速运行时出现机架共振抖动，又通过折弯的加强筋结构减少了不必要的材料冗余，控制整体自重。承载板条采用标准化的模块化拼接设计，单块板条通过卡扣结构固定在两侧的牵引链条上，如果某一块板条出现磕碰损伤，不需要拆解整条输送线，只需要单独更换损坏的板条即可，大幅降低后期维护的配件成本与停机时间。两端的落料导向板采用倾斜式折弯设计，出料端的导向板角度经过反复校核，能保证小型零件顺着斜面平稳滑落到接料盒或者下一级工位，不会出现物料卡滞、掉落的问题。驱动端的轴承座采用带密封的外球面轴承，能有效阻挡车间内的粉尘、切屑进入轴承内部，延长轴承的使用寿命，轴承座与机架的连接采用长圆孔设计，既满足张紧调节的行程需求，又能保证同轴度调整的便利性。

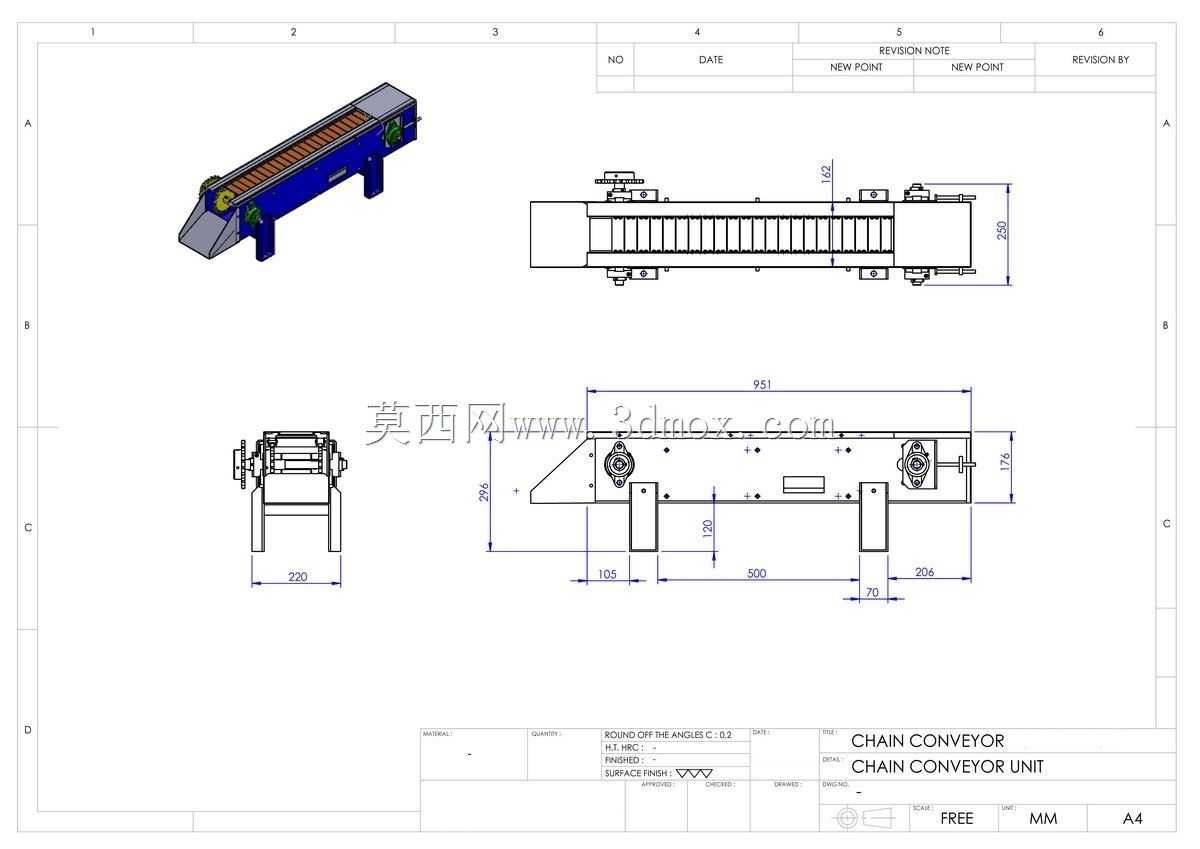

从安装边界与尺寸适配来看，该输送装置的支撑腿采用独立的柱状支脚结构，四个支脚的底部可以配套安装调节脚杯，能够适应车间地面不平整的安装环境，通过调节脚杯的高度可以调整整体输送面的水平度，也可以根据前后对接设备的高度差，在一定范围内调整输送面的安装高度，不需要额外制作过渡衔接支架。设备整体宽度控制在窄幅区间，长度方向没有多余的外凸结构，驱动轴的伸出端可以根据现场安装需求选择左侧或者右侧布置，适配不同车间的电机安装空间，避免和周边的设备立柱、管线架出现干涉。机架上方的可拆卸护罩可以覆盖链条传动的上部区域，既避免操作人员误触运动的链条链轮引发安全隐患，又能防止上方掉落的杂物卡入传动间隙，护罩采用快拆式固定结构，日常清理维护时不需要借助专用工具就能快速拆下。在实际选型适配时，这类小型板条输送机可以根据输送物料的单重、输送节拍调整板条的材质与链条的型号，如果是输送有防静电需求的电子元器件，可以在板条表面粘贴防静电胶皮，如果是输送有一定腐蚀性的化工小件，可以更换为不锈钢材质的板条与机架，整体结构的模块化程度高，不需要大幅改动主体框架就能完成适配调整，能覆盖多数轻工、机加工、电子组装行业的小物料连续输送需求。
