鸟头造型旋钮工业结构设计方案

这款鸟头造型旋钮属于手动调节类操控五金部件，广泛应用在小型机电设备、仪器仪表、民用电器、管路控制阀件等需要手动档位调节、参数微调、开关切换的场景中，相比常规圆形或直柄旋钮，仿生鸡头的外形能够给使用者提供更清晰的施力方向，同时独特的造型也能提升设备外观的辨识度，避免同设备上多个调节旋钮出现误操作的问题。

从实际使用功能来看，这款旋钮的核心作用是通过手动旋转带动下方连接的阀杆、电位器轴或者调节螺杆转动，实现设备参数的档位切换、流量大小调节、松紧度调整等操作，鸟头突出的喙部结构可以作为旋转施力的着力点，即使手部沾有少量油污或者佩戴薄款劳保手套，也能稳定施加旋转力矩，不会出现打滑脱手的情况，旋钮底部的方形定位结构能够和安装基座的限位槽配合，避免旋钮在安装后出现空转、偏移的问题，保证旋转力矩能够稳定传递到被调节部件上。

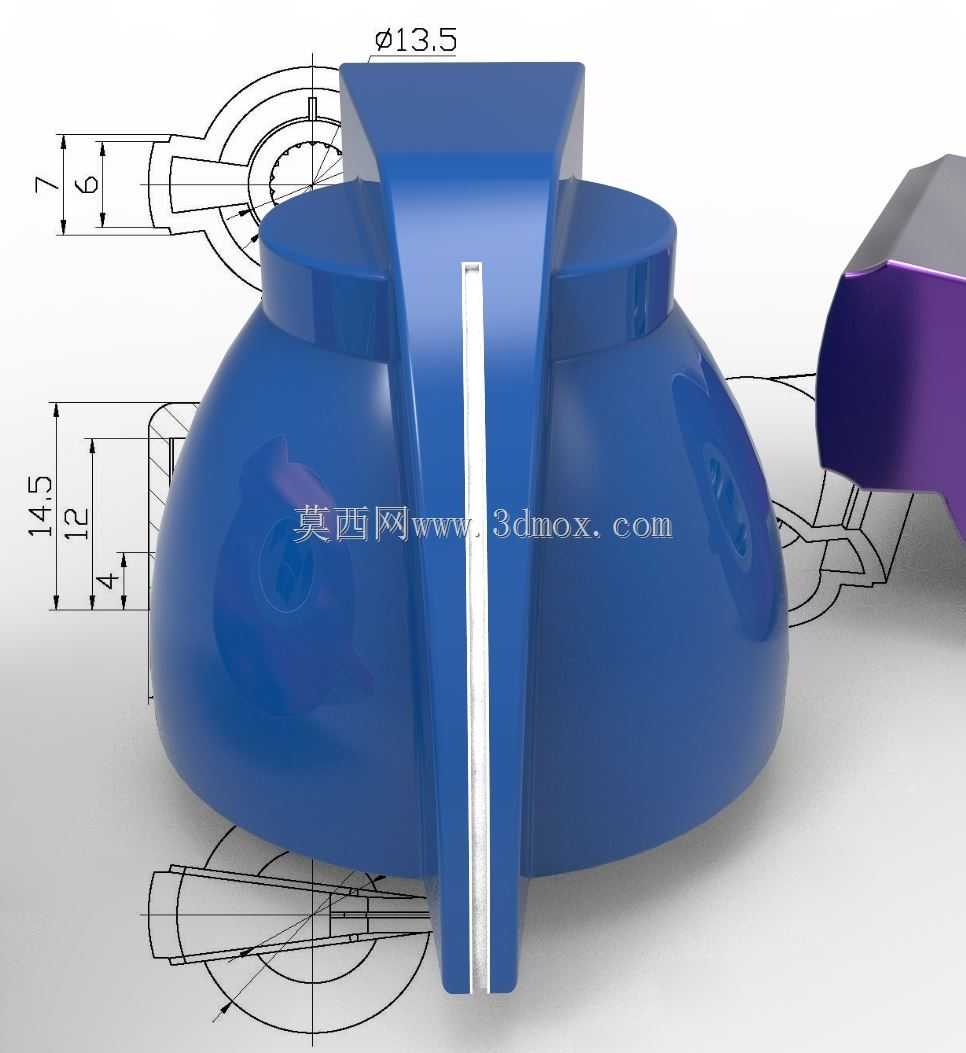

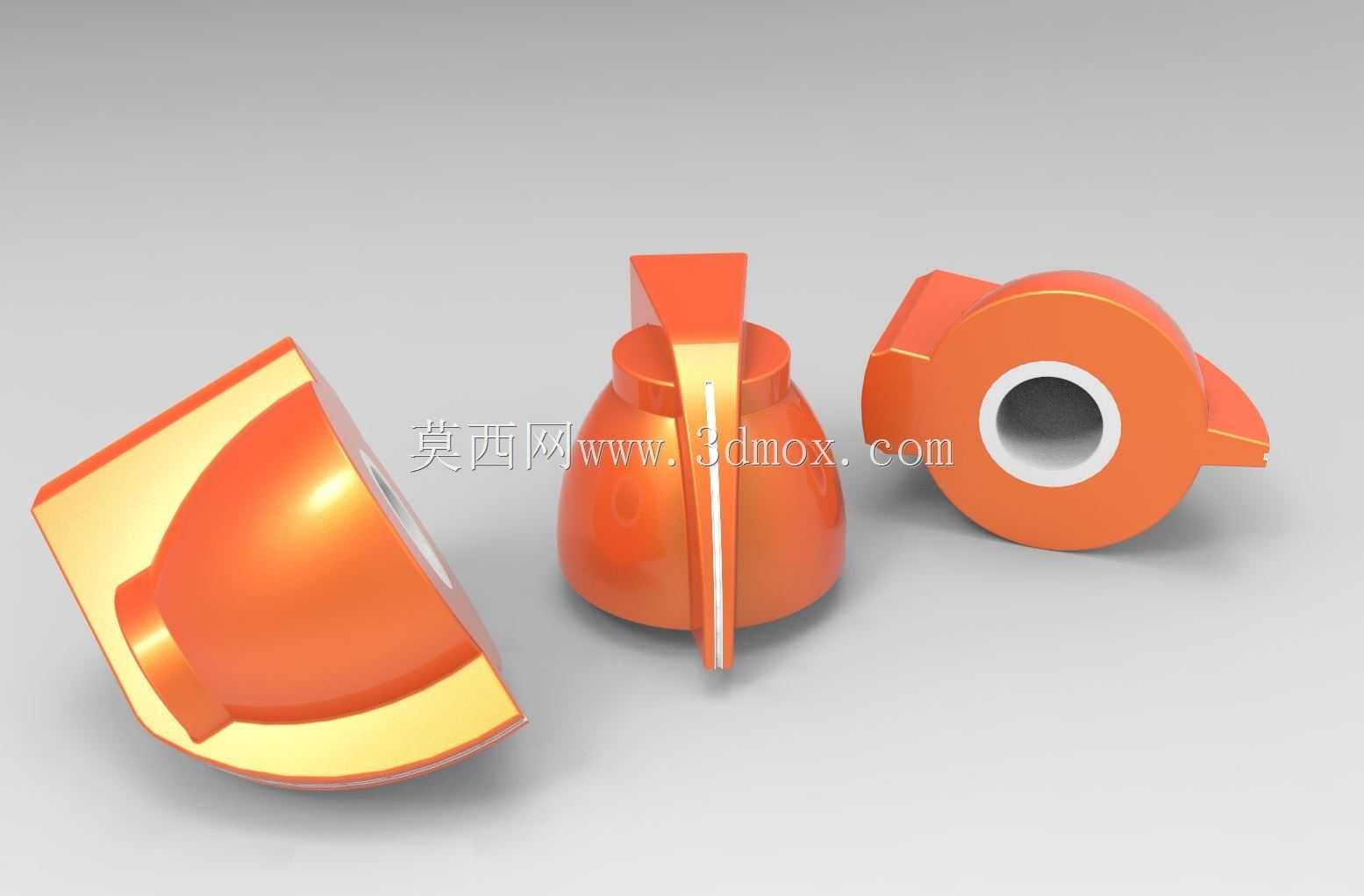

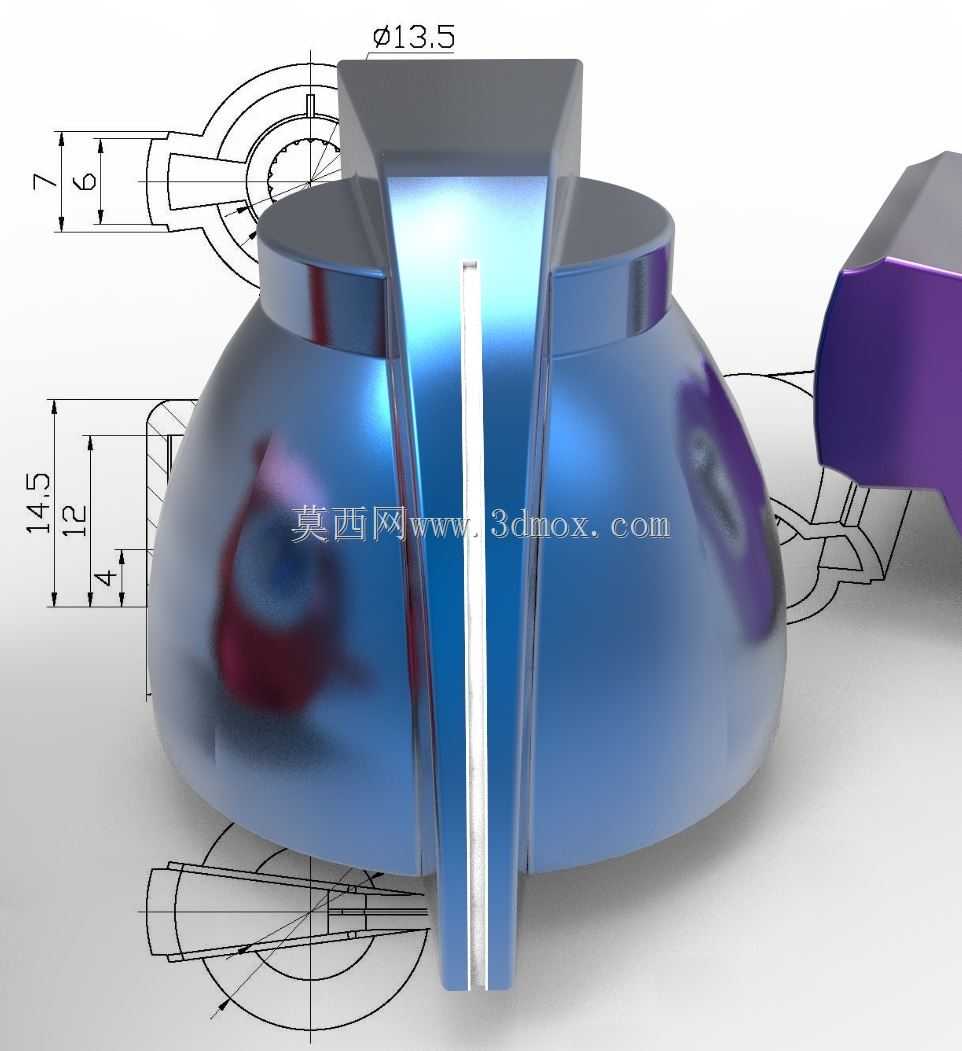

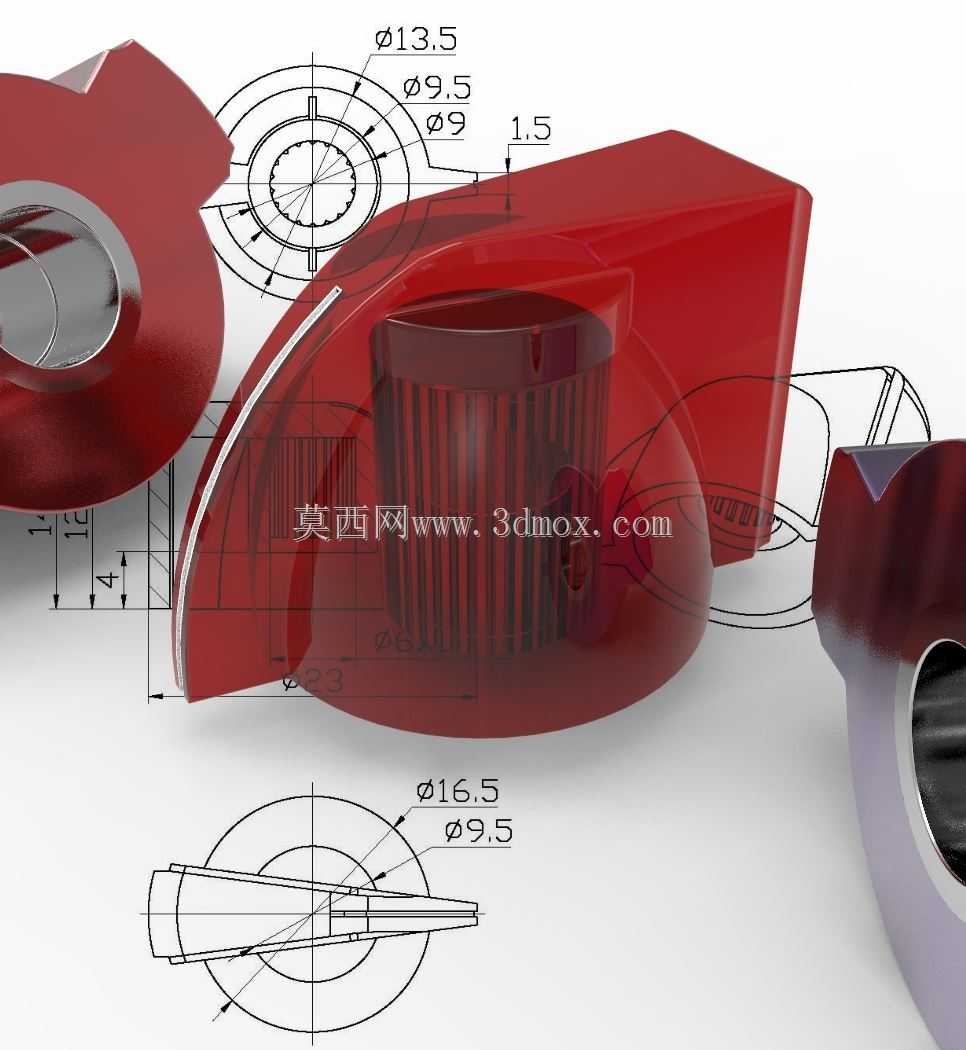

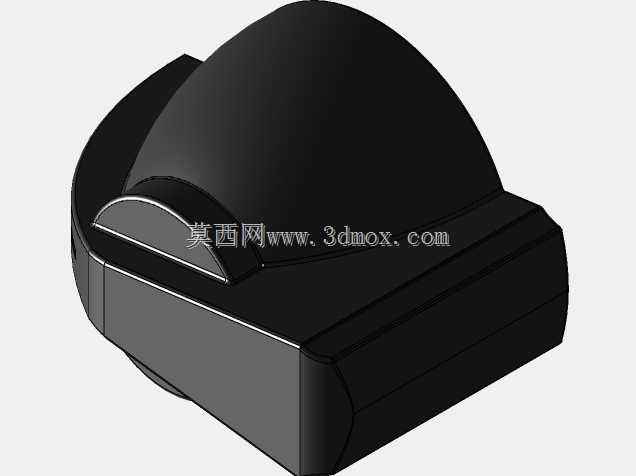

在设计思路上，这款旋钮采用了仿生造型与功能结构结合的方案，整体轮廓参考鸡头的流线形态，没有尖锐的棱角，避免日常操作时划伤手部，外轮廓的曲面弧度完全贴合人手拇指与食指捏合时的指腹曲线，长时间调节操作也不会产生明显的硌手感；内部的安装孔采用阶梯式设计，适配直径9.5mm的标准调节轴，孔壁预留的卡槽可以和轴上的定位销配合，保证周向固定不打滑，外围的凸缘结构可以在旋钮安装到位后贴合安装面板表面，遮挡安装缝隙，既提升外观整洁度，也能阻挡灰尘、水渍从安装缝隙进入设备内部。

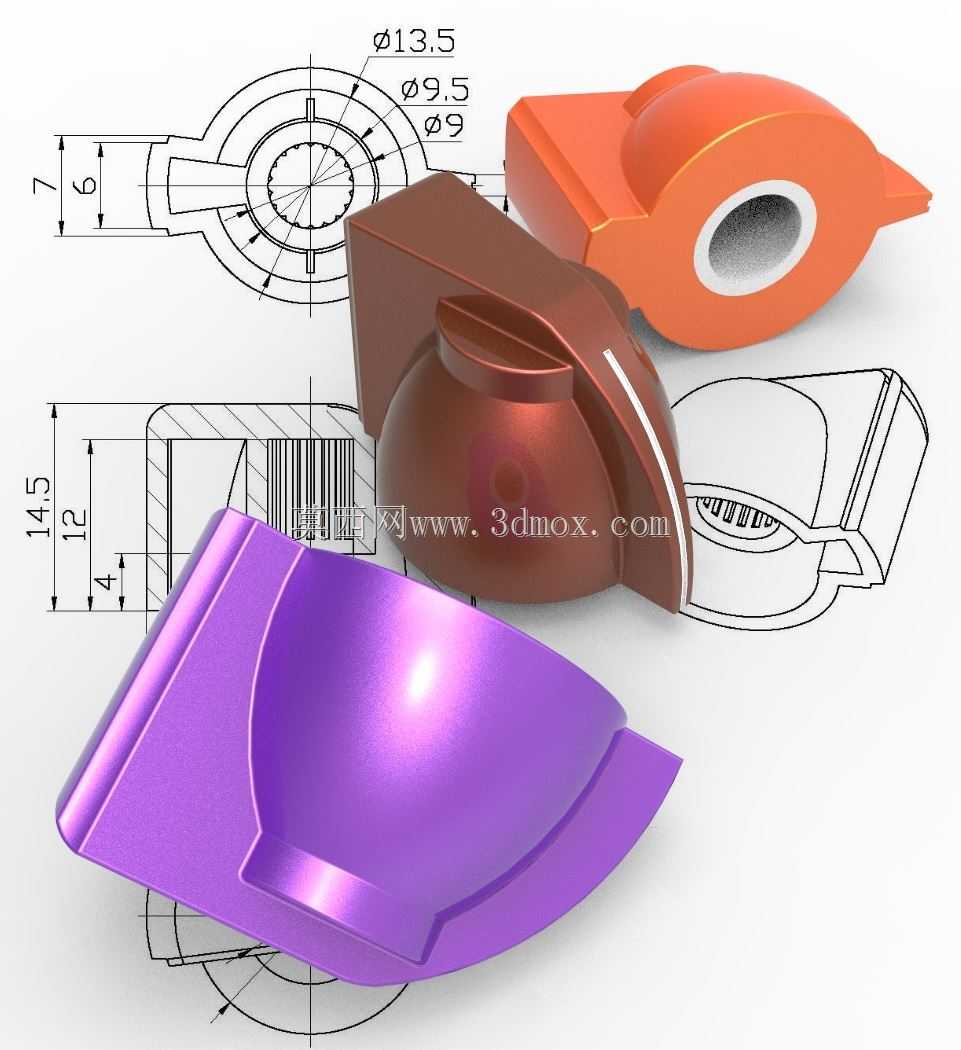

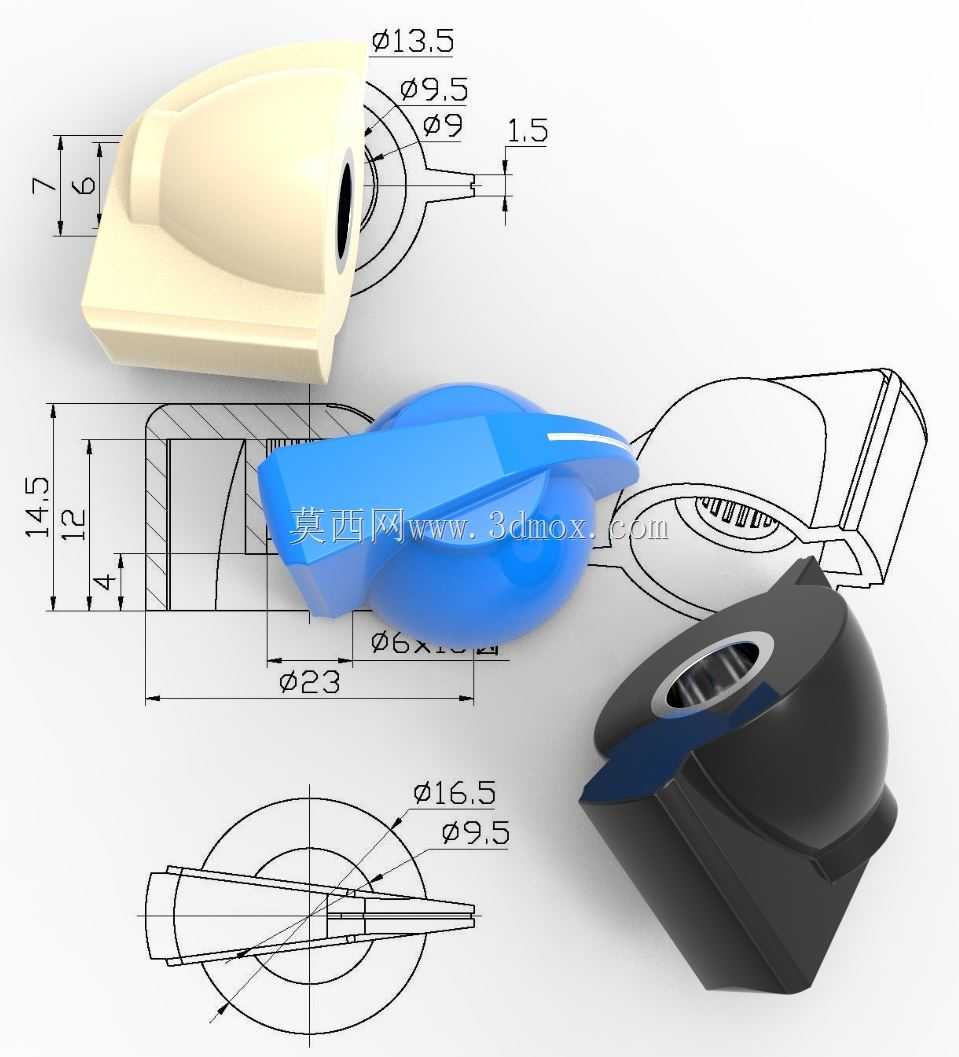

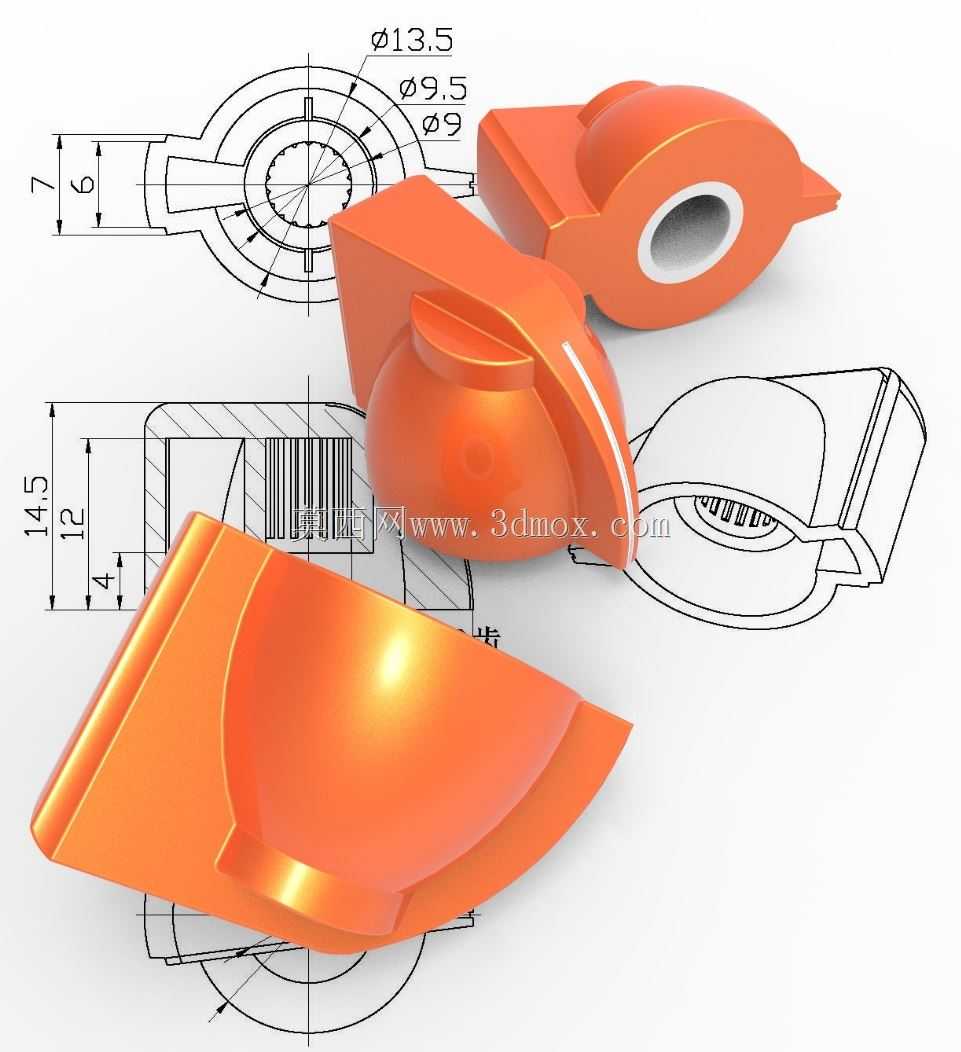

从尺寸与安装边界来看，这款旋钮整体最大外径为23mm，总高度为12mm，属于小型调节旋钮范畴，安装后突出面板表面的高度仅7mm，不会占用过多设备外部空间，适合在布局紧凑的小型设备面板上排布使用；旋钮头部最宽处尺寸为13.5mm，喙部突出长度1.5mm，这个尺寸既保证了足够的施力力臂，不会因为力臂过短导致旋转时需要施加过大的握力，也不会因为突出过多容易被外物磕碰导致误触发；底部安装座的直径为16.5mm，和面板接触的端面做了平整处理，安装时不需要额外加装垫片就能保证贴合紧密，适配的面板安装开孔直径为9.5mm，和常规电位器、小型调节阀的安装开孔尺寸完全兼容，不需要对现有设备面板做二次改孔就能直接替换使用。
