带露台半开放式坡屋顶住宅结构展示模型

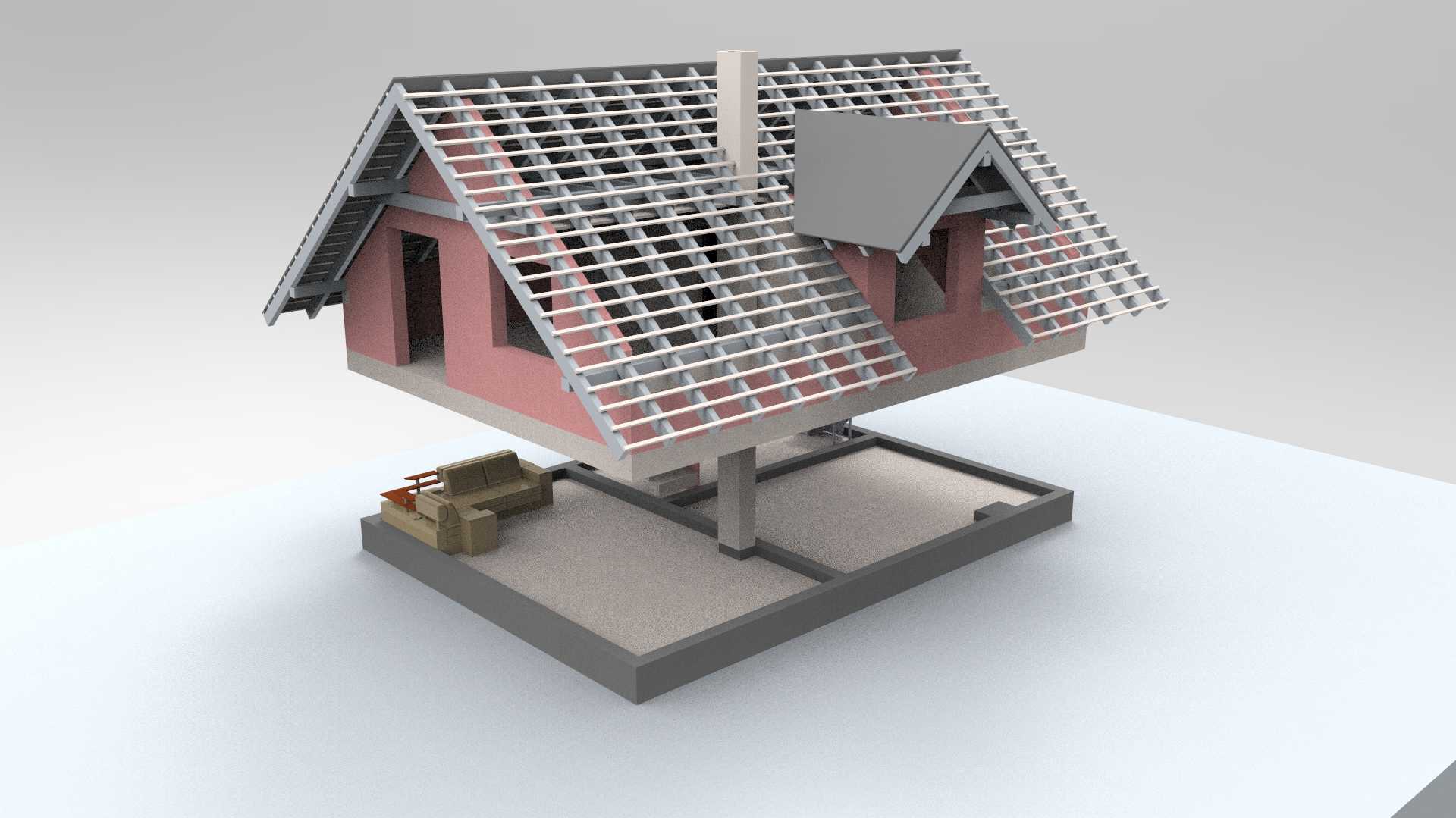

　　该模型以剖视视角还原了小型独栋住宅的核心构造逻辑，将屋面桁架排布、墙体分层、基础承台、附属露台空间的衔接关系做了完整呈现，没有做多余的外饰面遮挡，方便结构设计从业者直接观察各构件的搭接逻辑。从实际应用场景来看，这类模型可用于乡村自建房方案沟通、建筑施工交底、装配式住宅构件拆分验证，也可作为建筑类专业教学的演示教具，帮助初学者快速理解坡屋顶住宅的传力路径——屋面荷载通过桁架传递至承重墙，再由承重墙传导至底部条形基础，最终分散到地基持力层。模型中特意保留了屋面檩条的等距排布结构，能清晰看到烟囱穿出屋面的预留洞口位置，以及老虎窗与主屋面桁架的衔接处理，这类细节往往是现场施工容易出现防水疏漏、结构干涉的部位，

　　建模时按照常规施工预留间隙做了还原，可直接作为节点优化的参考基底。底部附带的露台区域做了架空层处理，立柱与主建筑基础连为整体，避免了后期露台沉降与主体结构拉裂的问题，露台区域预留的家具摆放空间也还原了实际使用的尺寸边界，按照常规人体工程学尺度预留了通行与摆放间隙，不会出现空间局促无法使用的问题。设计思路上没有做复杂的异形结构，全部采用常规民用住宅的通用构件尺寸，墙体厚度、桁架间距、基础承台宽度都符合普通低层民居的建造规范，不需要额外做特殊结构验算就能适配大部分平原地区的自建房建造需求，模型拆分时也按照实际施工的构件分界做了独立零件划分，方便使用者根据需求调整门窗位置、屋面坡度、露台面积等参数，不需要整体重构模型。从安装边界来看，该模型对应的实体建筑占地尺寸适配小面积宅基地，整体外轮廓没有超出常规宅基地的红线退让要求，坡屋顶的挑檐伸出长度也考虑了外墙防雨需求，烟囱位置避开了屋面桁架的主受力杆件，不会影响屋面结构的整体稳定性。
