红色迷你款吉他效果调音单块结构设计

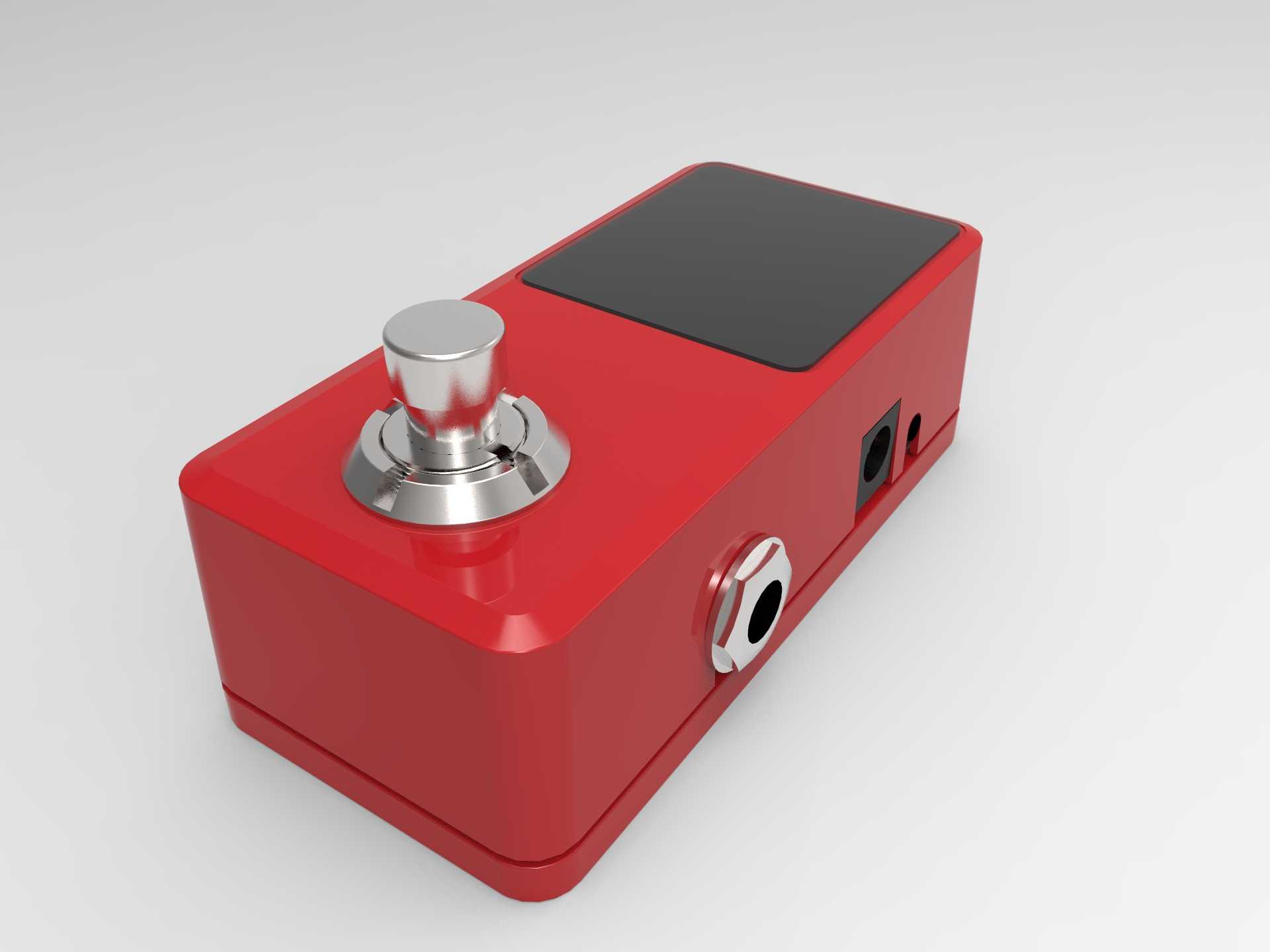

　　这款红色迷你调音单块的设计，首先要适配吉他手效果器板的紧凑安装需求，这类设备常年被放置在乐手脚边的效果器阵列中，既要承受频繁的脚踏操作冲击力，还要在多设备堆叠的场景下不占用过多安装空间，外壳采用一体化铣削的直角带小倒角的长方体结构，边角做R2左右的圆弧过渡，既避免尖锐边角磕碰划伤，也能在堆叠安装时和相邻效果器贴合更紧密，减少板面空间浪费。顶部的金属脚踏开关是核心操作部件，采用标准12mm安装口径的自锁式脚钉，金属外壳做镀铬抛光处理，开关的按压行程控制在3mm左右，脚踩触发的反馈力度设置在15N左右，既不会因为误碰触发调音功能，也不会因为按压力度过大影响演出时的快速操作，开关周围做下沉式的台阶安装位，

　　保证脚钉突出外壳顶面的高度控制在10mm，避免踩踏时脚面打滑。顶面的黑色区域是高对比度的调音显示区域，采用磨砂PC材质覆盖，既可以遮挡内部的显示电路，也能在舞台强光环境下减少反光，让乐手快速识别音准状态，显示区域和红色外壳做齐平安装，缝隙控制在0.2mm以内，避免演出时的灰尘、泼溅的液体渗入设备内部。侧面的接口布局完全按照效果器板的接线逻辑设计，6.35mm的音频输入输出接口采用侧装式设计，接口中心距离外壳底面的高度为12mm，刚好匹配常规效果器连接线的插头弯折半径，接线后线材不会和效果器板的魔术贴基面产生干涉，相邻的直流电源接口采用标准的9V内负外正接口，和音频接口保持8mm的间距，避免电源插头和音频插头互相干扰，

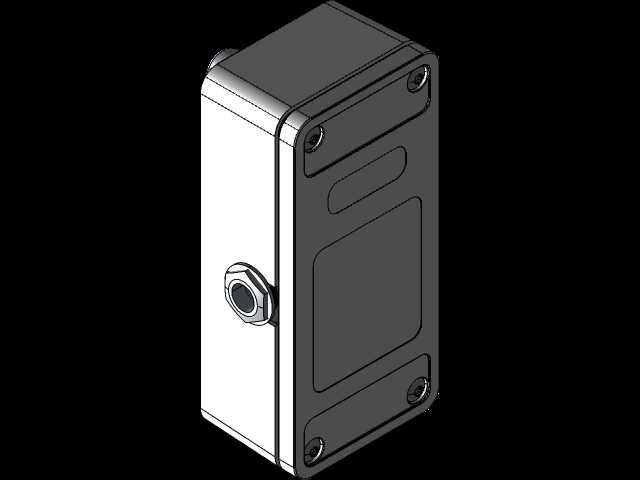

　　接口周围的外壳壁厚加厚到2.5mm，承受频繁插拔的侧向力不会出现壳体开裂。外壳的红色表面采用哑光烤漆工艺，摩擦系数控制在0.4左右，脚踩操作时不会因为鞋底打滑出现误操作，壳体的壁厚整体控制在1.8mm，内部预留出足够的电路安装空间，同时整体重量控制在130g左右，不会给效果器板增加过多的负载，底部预留了整块的魔术贴粘贴区域，平整度控制在0.1mm以内，保证和效果器板粘贴牢固，不会因为频繁踩踏出现移位。内部的安装柱采用和外壳一体化的设计，电路板通过M2的自攻螺丝固定在壳体内部，所有接口的焊接位置都预留了2mm的应力释放间隙，避免踩踏产生的振动传递到焊盘位置导致虚焊，壳体的合缝位置采用凹凸止口设计，组装后缝隙均匀，具备基础的防泼溅能力，适配演出场景下复杂的使用环境。
