炉排加工用气动式弯曲成型工装

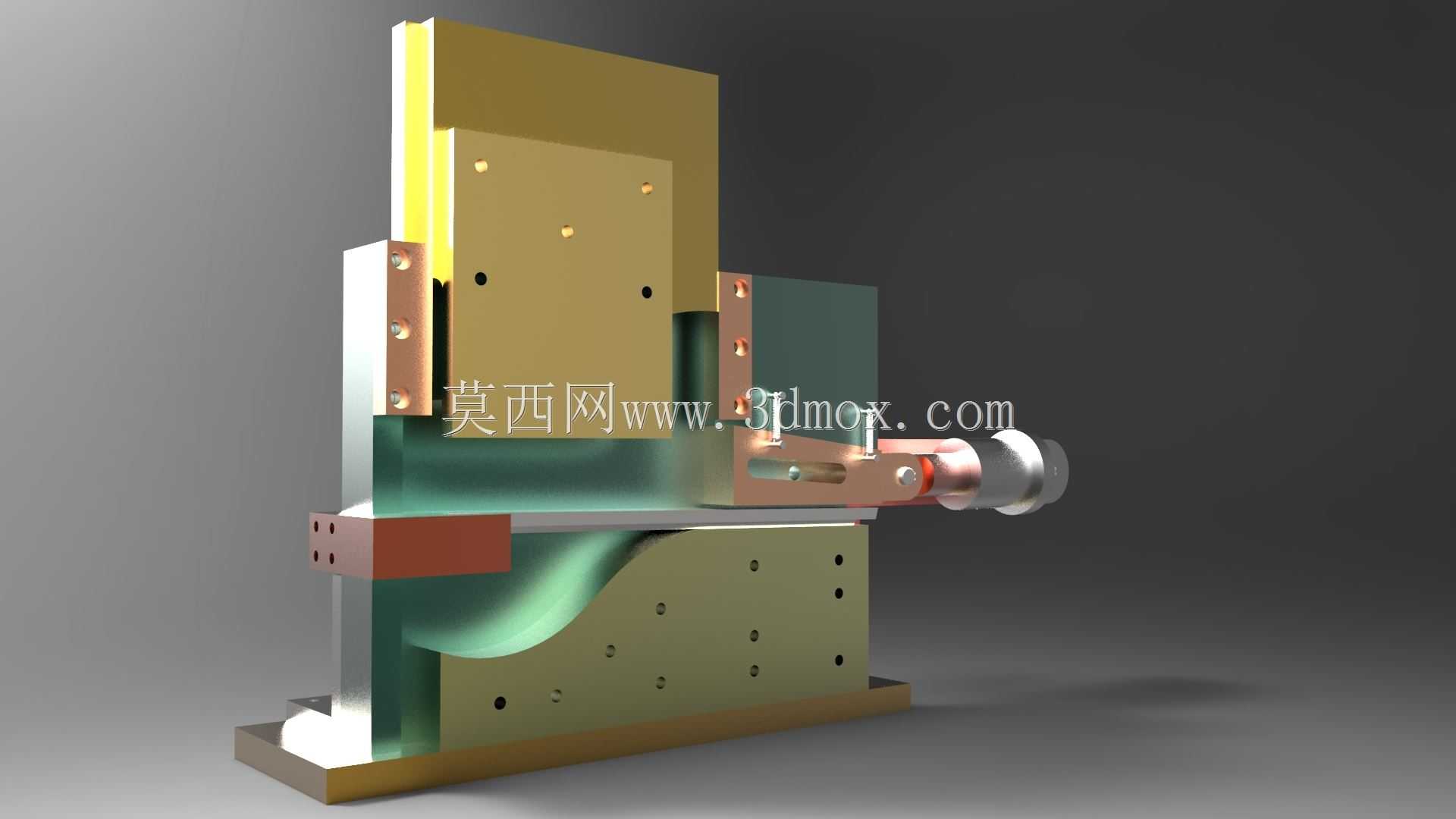

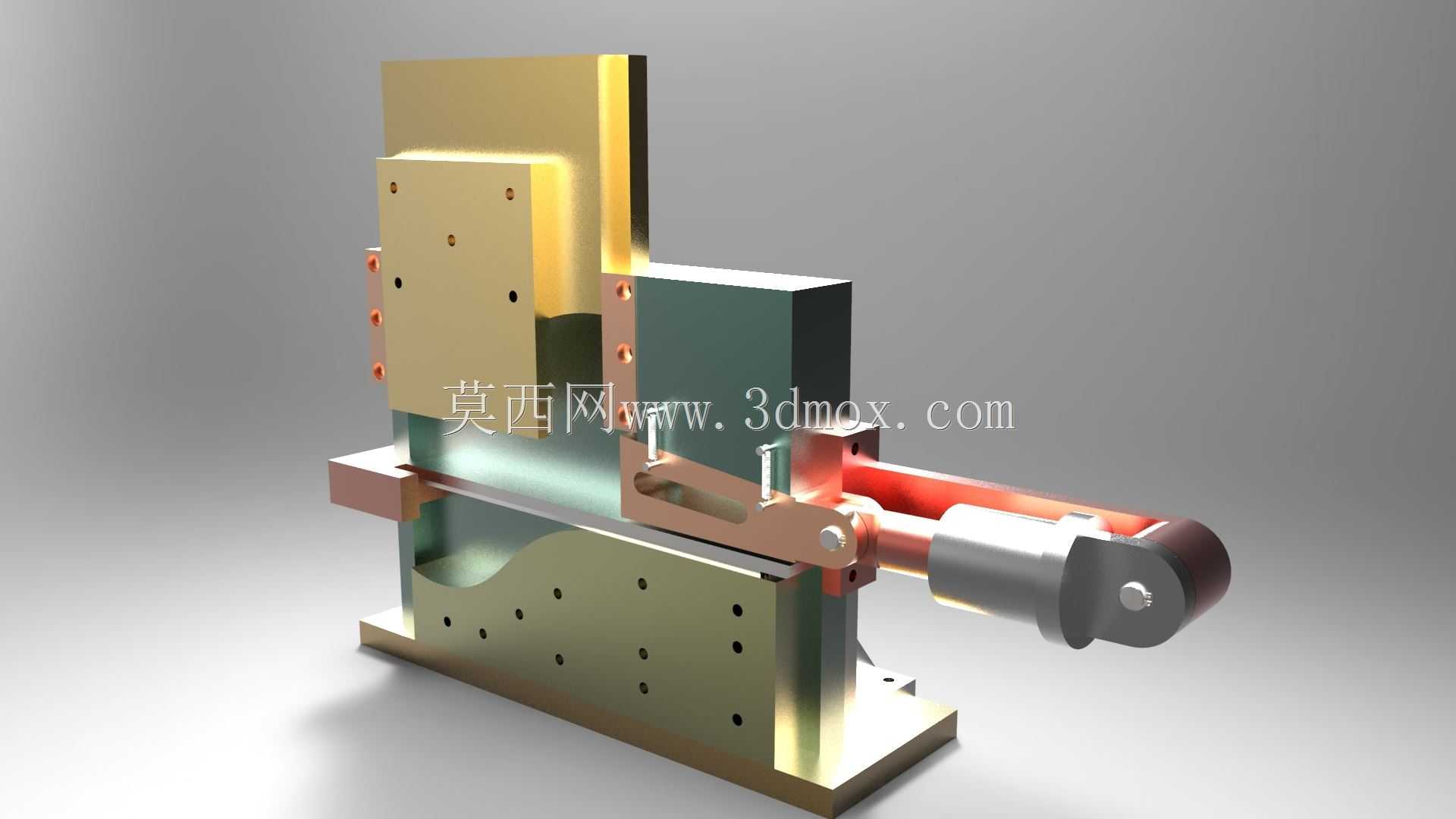

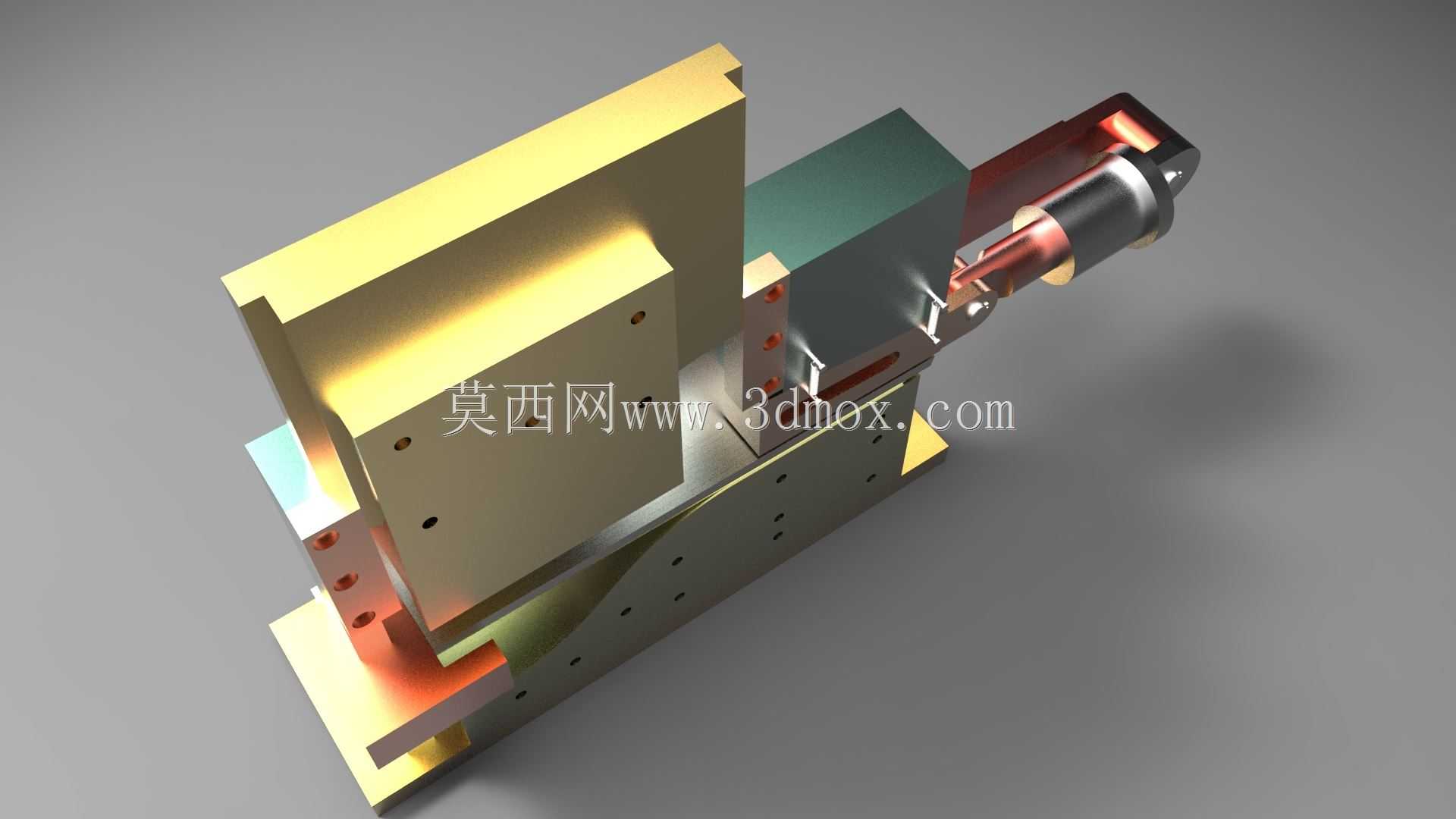

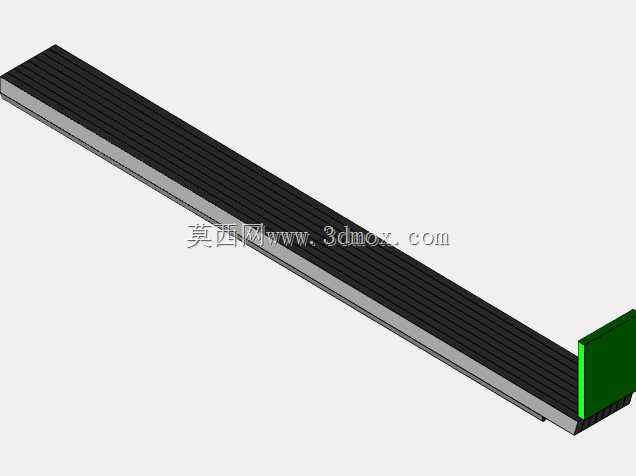

该弯曲工装主要应用于工业锅炉炉排类条形钣金零件的折弯成型工序，在中小型五金冲压、钣金加工车间的炉排批量生产场景中承担核心成型作业，可适配厚度1.5mm-4mm的热轧钢板、镀锌钢板类炉排片坯料的90°及特定角度弯折加工，替代传统人工敲击折弯的低效作业模式，大幅提升炉排零件的成型精度与生产一致性。工装整体采用立式侧推结构布局，核心功能模块分为定位装夹单元、气动驱动单元、弯折成型单元与基座支撑单元四部分：定位装夹单元设置有带定位销孔的可调式靠板，可根据不同规格炉排片的宽度、弯折位置快速调整定位基准，靠板表面做淬火硬化处理，长期承受坯料挤压不会出现凹陷变形；气动驱动单元采用标准气缸搭配铰接式传动摇臂，将气缸的直线推力转化为弯折动模的圆弧摆动行程，相比传统斜楔式弯曲模结构，驱动行程更短、成型反力更小，无需搭配大吨位压力机即可完成弯折作业，可直接安装在普通钳工工作台或小型冲压机台面上使用。设计阶段重点考量了炉排零件的成型回弹特性，弯折动模的工作型面做了2°-3°的回弹补偿角，确保弯折后的零件角度符合装配公差要求；同时在动模与定模的贴合边缘设置了圆角过渡结构，避免弯折过程中坯料表面出现压痕、拉伤问题，保障炉排片的外观质量与结构强度。工装整体安装边界紧凑，基座采用加厚钢板焊接而成，底部预留四个标准螺栓安装孔，可直接固定在台面T型槽上，整体重心偏向驱动侧，作业过程中不会出现晃动偏移；各功能模块采用螺栓拼接式装配，磨损后的靠板、动模型面可单独拆卸更换，无需整体报废工装，大幅降低长期使用的维护成本。在实际生产作业中，操作人员只需将裁切好的炉排坯料靠紧定位板，触发气动开关即可在3秒内完成单次弯折成型，成型后的零件无需二次校形即可直接进入后续焊接、装配工序，单工位日均可完成上千件炉排片的弯折加工，相比传统作业模式效率提升4倍以上，同时能有效避免人工折弯带来的角度偏差、零件变形等质量问题，适配中小批量多规格炉排产品的柔性生产需求。
