255毫米spal轴流风机结构设计

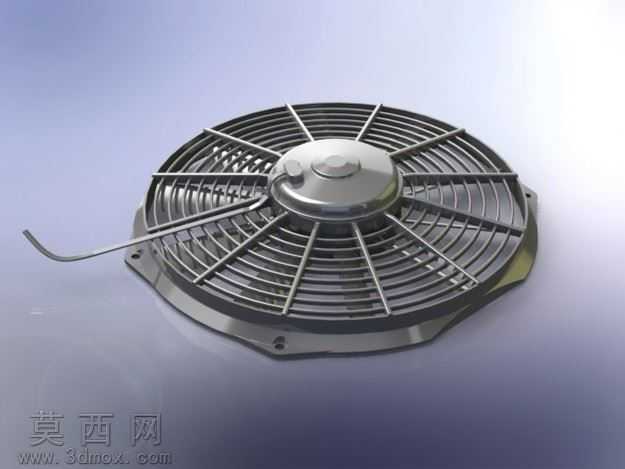

本模型为255毫米规格spal轴流风机，采用SolidWorks进行全参数化三维建模，建模过程严格遵循实际产品的尺寸比例与结构逻辑，完整还原了轴流风机的各个组成部件。首先从风机的核心外框入手，采用八边形安装法兰结构，建模时精准绘制法兰的安装孔位、边框的加强筋结构，保证外框的结构强度与实际安装适配性，外框边缘做了圆弧过渡处理，还原真实产品的注塑成型工艺特征。其次是风机的防护网罩部分，采用径向放射筋搭配环形加强筋的结构，建模时通过阵列命令快速生成均匀分布的径向筋条，再通过多组环形曲面切割生成环形筋，保证网罩的通风率同时满足防护强度要求，筋条的截面采用圆弧过渡，避免应力集中。接下来是风机的核心叶轮部分，建模时根据轴流风机的气动性能要求，绘制符合翼型特征的叶片截面，通过扭转放样生成单个叶片，再通过圆周阵列生成全部叶片，叶片与中心轮毂做一体化融合处理，轮毂部分还原了电机端盖的凸起结构、接线端子的安装位，以及引出电源线的出线口结构，电源线采用扫掠命令生成，还原线缆的自然弯曲形态。材质渲染阶段，外框与网罩采用黑色哑光工程塑料材质，调整材质的粗糙度与反光度，还原PP加玻纤材质的质感；叶轮与中心电机端盖采用银灰色金属烤漆材质，模拟镀锌钢板的表面质感，电源线采用黑色橡胶材质，添加细微的表面纹理提升真实感。整体装配阶段严格按照实际产品的装配关系进行配合，保证网罩、外框、叶轮、轮毂的同轴度，还原产品的实际装配间隙，避免出现干涉问题。设计过程中充分考虑轴流风机的通风散热需求，网罩的筋条间距、叶片的扭转角度、外框的导风结构都经过合理设计，保证模型既具备外观展示效果，也可用于结构验证、装配模拟等工程场景，模型同时导出STEP、IGES等通用格式，可适配多数三维软件打开使用。
