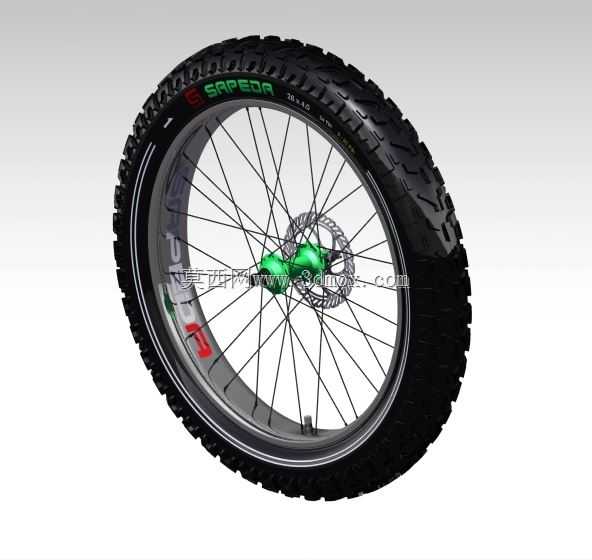

26寸山地自行车前轮轮组结构设计

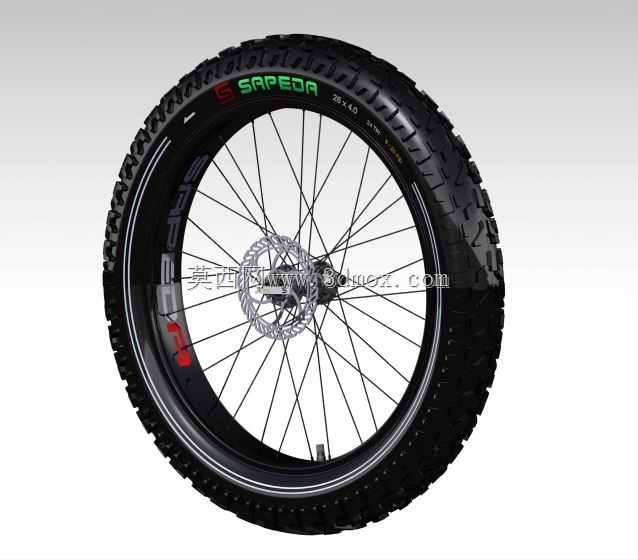

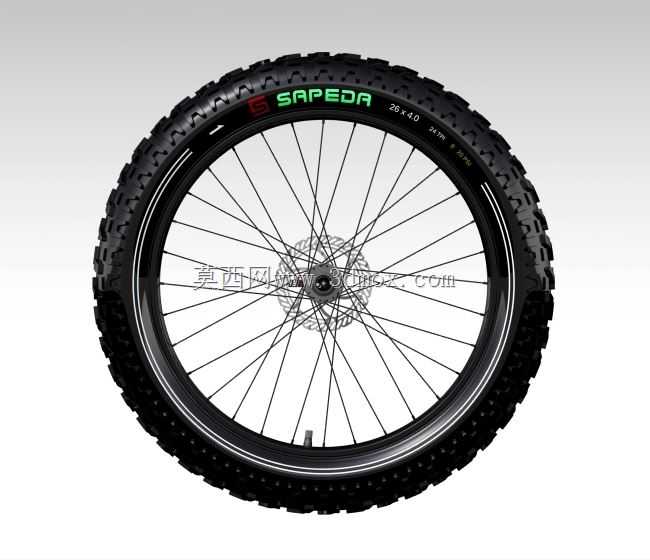

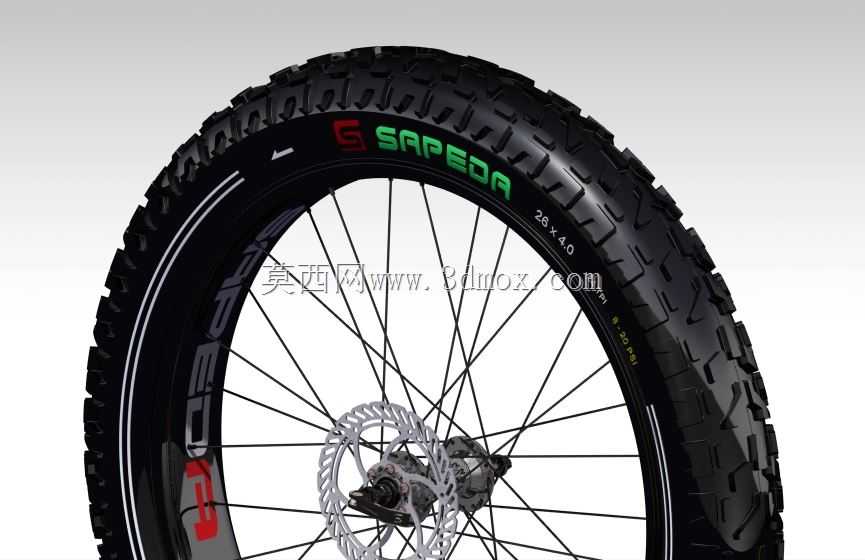

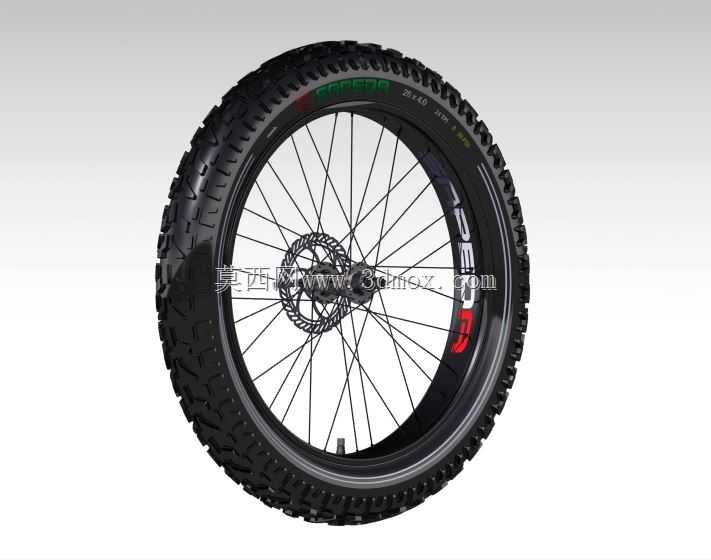

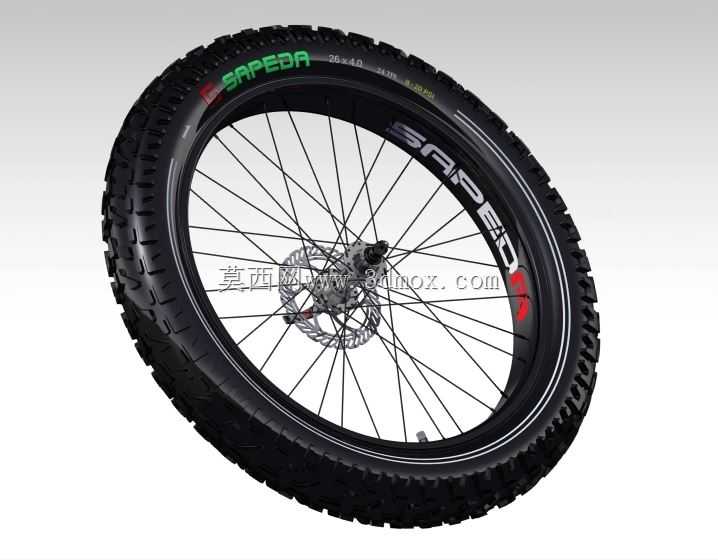

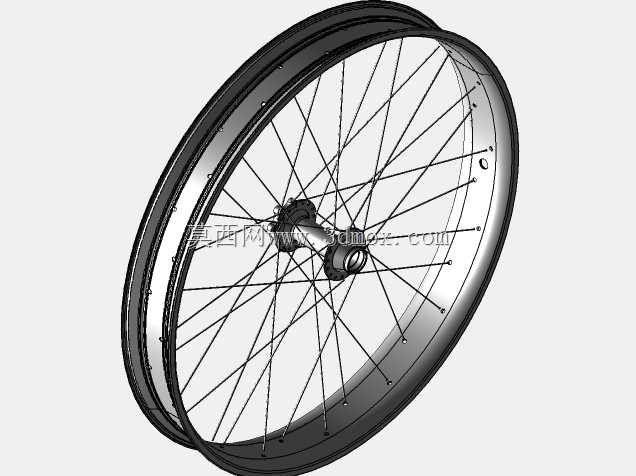

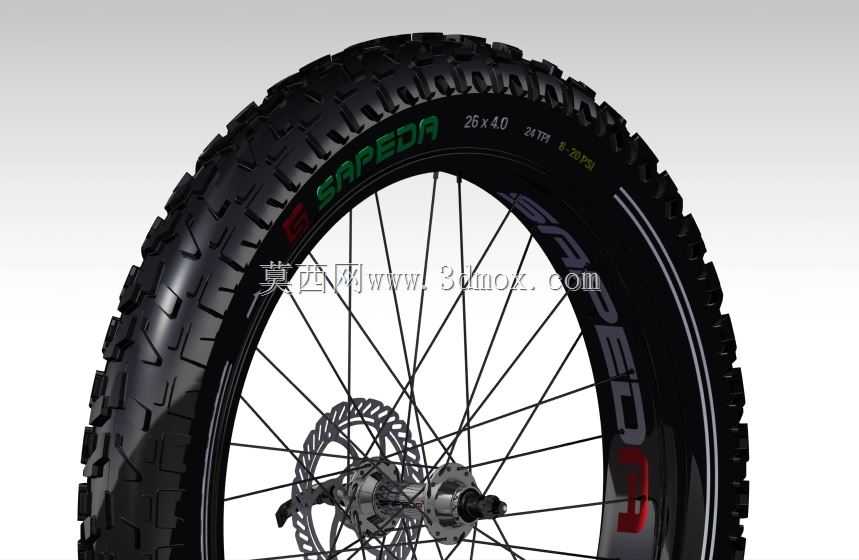

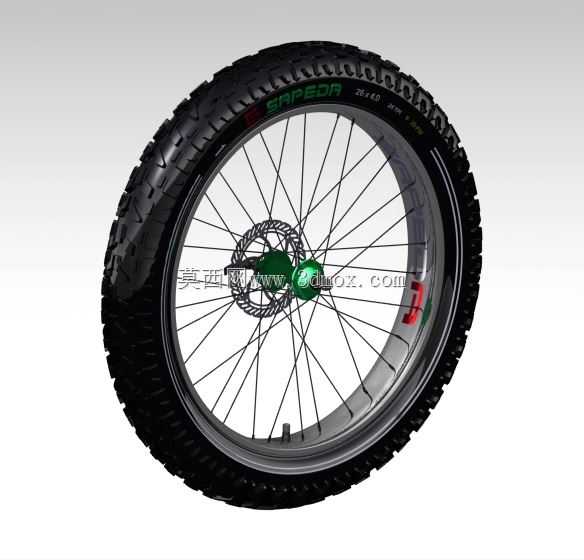

该轮组为26寸规格山地自行车前轮部件，主要适配硬尾山地车、城市越野胖胎自行车的前端行走系统，是整车承载与行进功能的核心组成部分，日常应用场景覆盖非铺装路面越野、城市通勤代步、郊野长途骑行等多种骑行环境，能够在碎石路面、泥泞路段、平整铺装路等不同路况下稳定传递骑行载荷，缓冲路面冲击，保障骑行过程的平顺性与安全性。从实际用途来看，该前轮承担着整车前端的垂直载荷承载、行进方向导向、配合碟刹系统完成制动减速的核心功能，轮组整体采用辐条式张力结构设计，通过多根钢制辐条均匀分散车圈与花鼓之间的受力，相比一体轮结构拥有更好的冲击韧性与形变恢复能力，在遭遇路面凸起冲击时，辐条可通过微小的弹性形变吸收部分冲击力，避免车圈或花鼓出现硬接触损伤。产品功能特性上，外胎采用大颗粒深齿纹设计，胎块边缘做了倾斜切削处理，在松软泥土、湿滑路面骑行时可以有效嵌入路面介质提升抓地力，减少侧滑风险；胎侧做了加厚防刺处理，能够抵御路面碎石、荆棘的穿刺，降低户外骑行的爆胎概率。车圈采用双层铝合金结构设计，在降低整体重量的同时提升了圈体的抗形变能力，配合高压胎垫可以避免内胎被辐条孔磨损。花鼓采用双培林结构设计，转动阻力低，维护周期长，两侧预留标准六钉碟刹安装位，可适配市面上主流的160mm、180mm规格碟刹盘片，花鼓轴心采用标准快拆结构设计，无需专用工具即可完成轮组的拆装更换。设计思路上，该轮组优先平衡了结构强度与整体重量的关系，辐条采用交叉编法排布，每根辐条的张力经过均匀调校，既保证了轮组的径向跳动与端面偏摆控制在合理范围内，又能在承受大载荷冲击时避免单根辐条应力集中出现断裂；花鼓两端的轴档做了密封处理，可阻挡户外骑行时的泥水、灰尘进入轴承内部，延长轴承的使用寿命。外形尺寸与安装边界方面，轮组整体外径适配26*4.0规格胖胎，装车后整车前端的叉脚开档为标准100mm规格，可兼容绝大多数常规山地车前叉的安装尺寸，碟刹安装座的位置符合通用六钉碟刹的安装标准，无需额外改装即可直接替换同规格的原厂前轮部件，轮组整体宽度适配前叉内宽100mm的胖胎叉，安装后不会出现胎体摩擦叉腿的问题，快拆拉杆的长度适配标准前叉叉脚厚度，锁紧后可保证轮组与前叉的连接稳固，不会出现骑行过程中轮组松动的安全隐患。
