山地自行车W150规格前轮毂结构设计

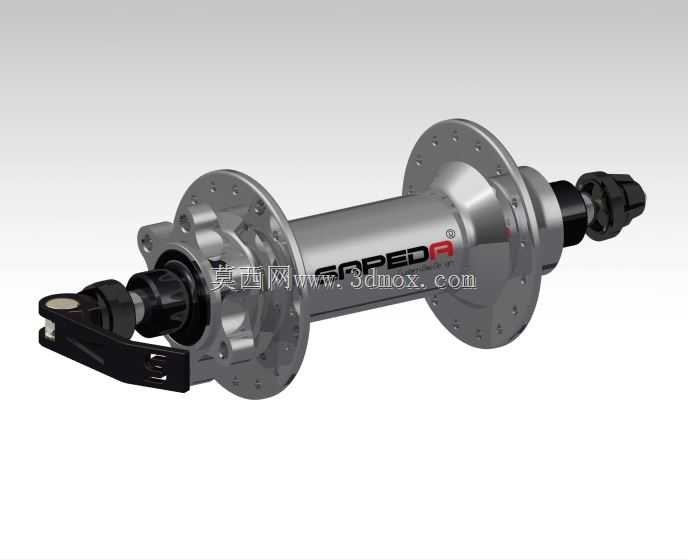

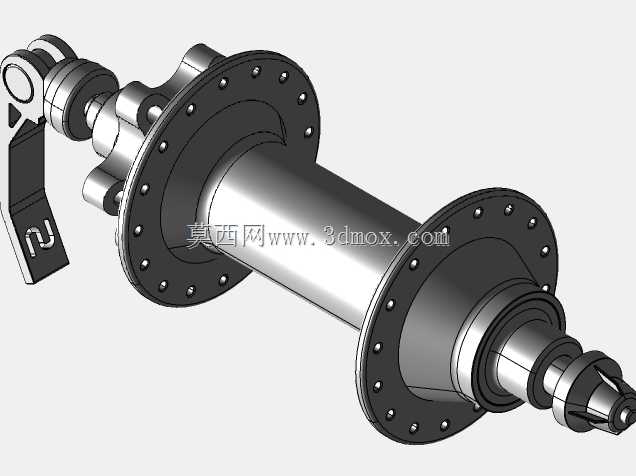

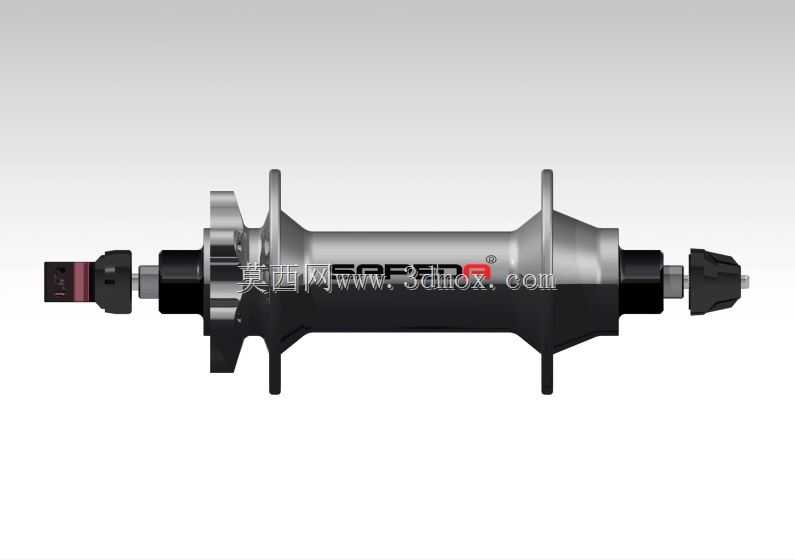

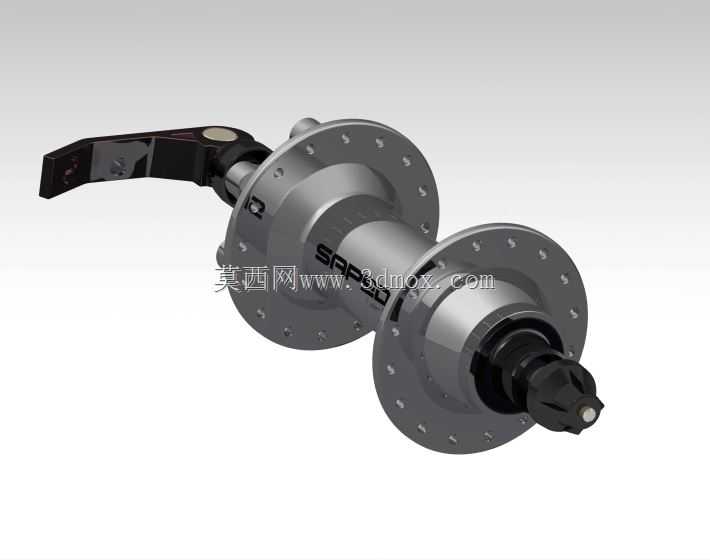

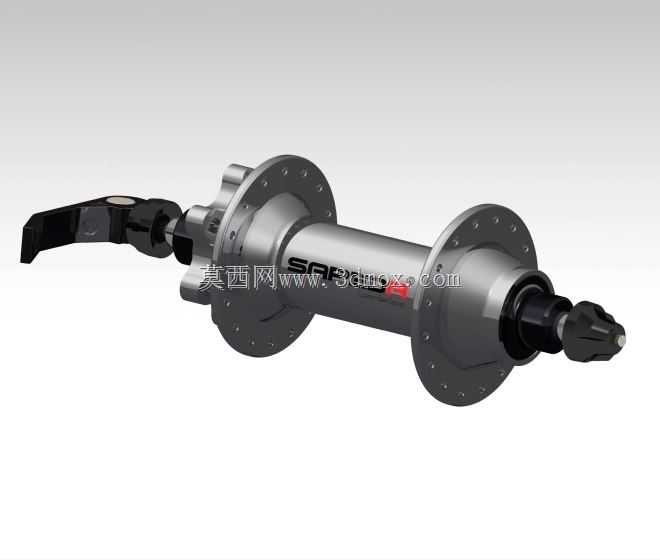

这款自行车前轮毂是山地自行车轮组的核心承载部件，主要应用于越野山地车、重度林道自行车的前轮装配场景，承担前轮与前叉的连接承载、轮组旋转支撑、碟刹制动扭矩传递的核心作用，适配W150规格的桶轴前叉安装标准，可兼容大尺寸碟刹盘片的安装需求，满足高强度越野骑行过程中的载荷冲击与制动性能要求。从功能特性来看，该轮毂采用双侧法兰对称布局设计，法兰盘预留标准辐条孔位，可适配常规等径辐条与扁辐条的编圈装配，能够均匀分散轮组承受的地面冲击载荷，避免应力集中导致的法兰断裂问题；轴心采用大直径桶轴结构设计，相比传统快拆轴心拥有更高的抗弯折强度，可应对飞坡、落差冲击下的径向与侧向载荷，大幅降低轮组偏摆、轴心变形的故障概率；花鼓壳体两侧集成碟刹安装座，采用国际标准六钉碟刹固定规格，可适配市面主流的160mm、180mm、203mm规格碟刹盘片，制动过程中可将刹车卡钳的夹紧扭矩均匀传递至花鼓壳体，避免制动时的抖动与异响。在设计思路上，这款轮毂优先考虑高强度骑行场景下的可靠性，壳体采用变径流线型结构设计，中部主体直径加大以提升整体抗扭刚度，靠近法兰位置逐步收窄，在保证结构强度的前提下尽可能降低旋转重量，优化轮组的转动惯量，提升骑行过程中的加速响应性能；内部轴承位采用同轴度高精度公差设计，可适配标准深沟球轴承的压装，保证轴承旋转的同心度，降低滚动阻力，同时双侧设置密封结构，可阻挡骑行过程中的泥水、沙尘侵入轴承内部，延长轴承的维护周期与使用寿命。从安装边界与尺寸来看，该轮毂开档尺寸适配150mm规格的前叉安装间距，轴心直径匹配15mm桶轴标准，法兰盘的孔位分布圆直径经过优化，可搭配26寸、27.5寸、29寸规格的山地车轮圈完成编圈装配，辐条长度可根据轮圈规格对应计算适配；碟刹安装座的端面与轴心垂直度控制在高精度公差范围内，可避免碟刹盘片安装后出现偏摆，减少刹车蹭碟的调试难度；轴杆两端的锁紧结构适配标准桶轴锁紧机构，可与对应规格的前叉桶轴杆完美兼容，安装后锁紧牢固无旷量，可应对复杂越野路况下的持续振动冲击，保证轮组运转的稳定性与可靠性。
