全参数挤压铝合金框架工业滚子滑轨

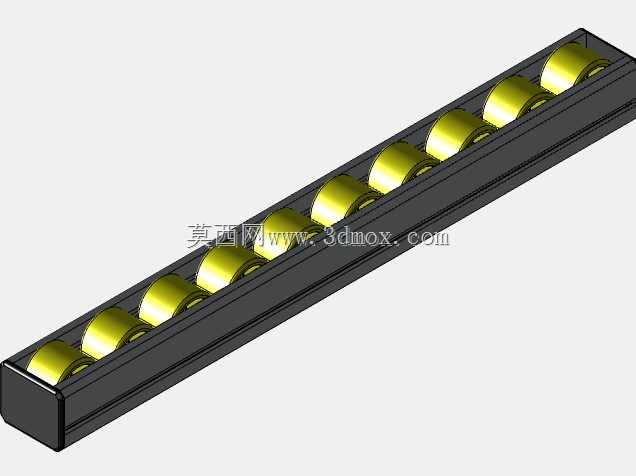

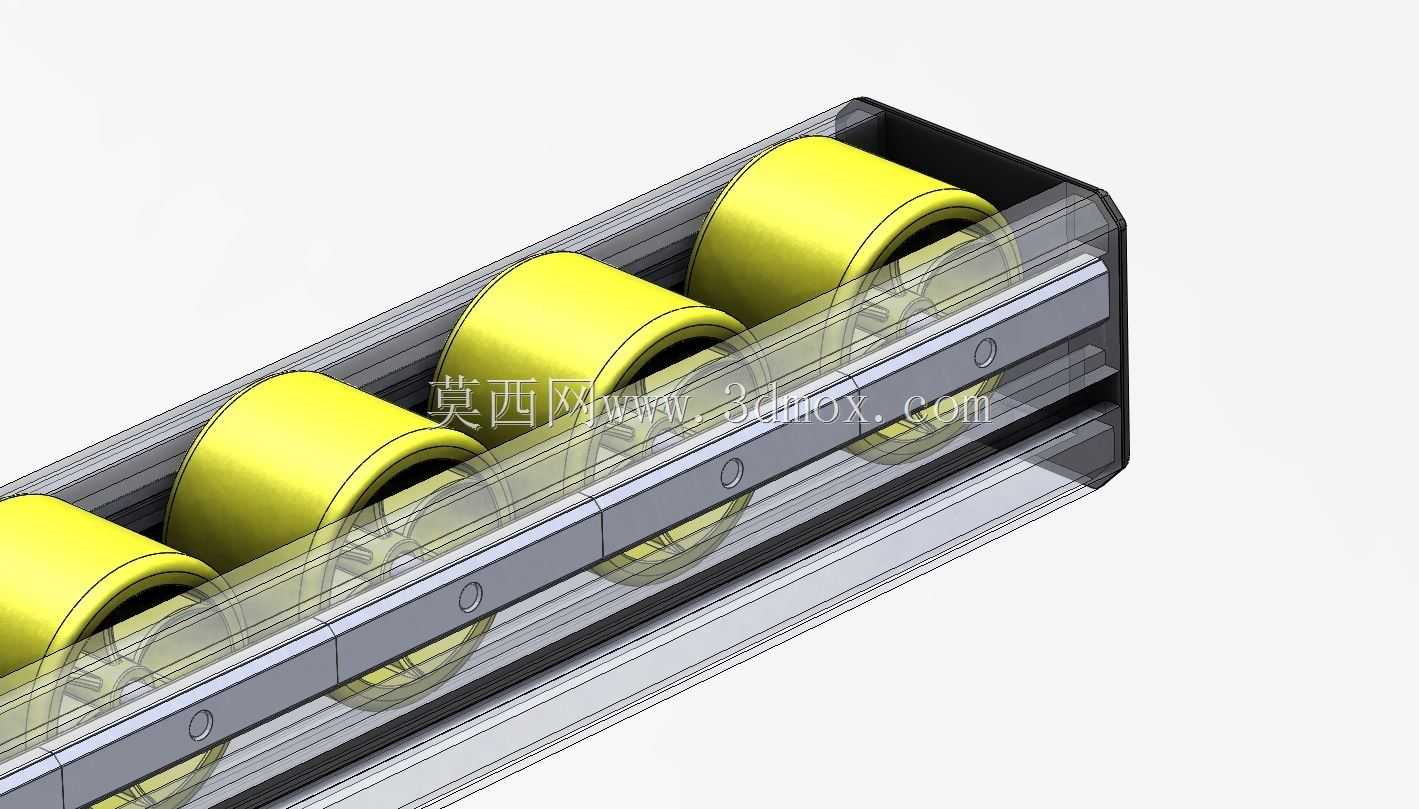

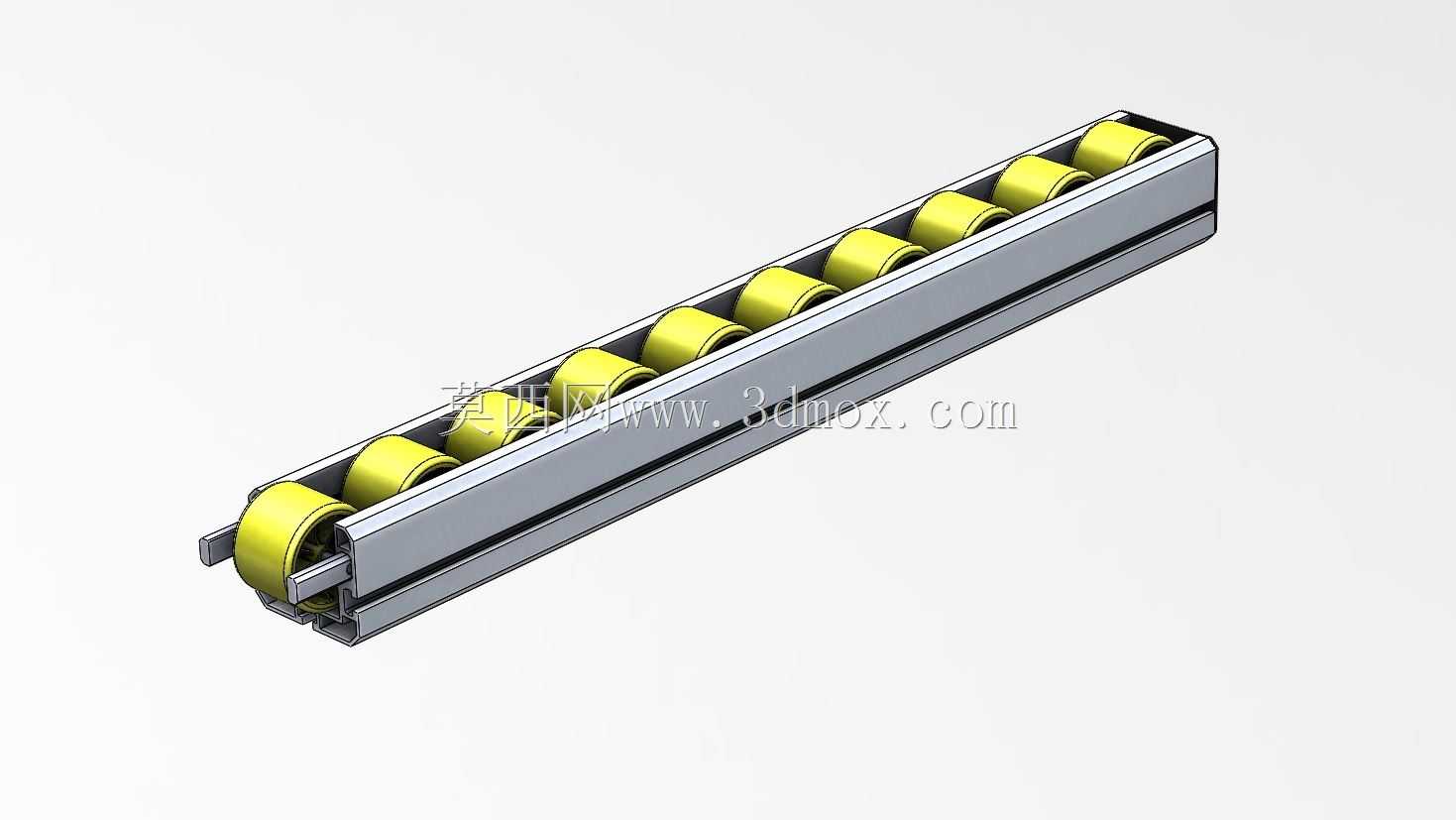

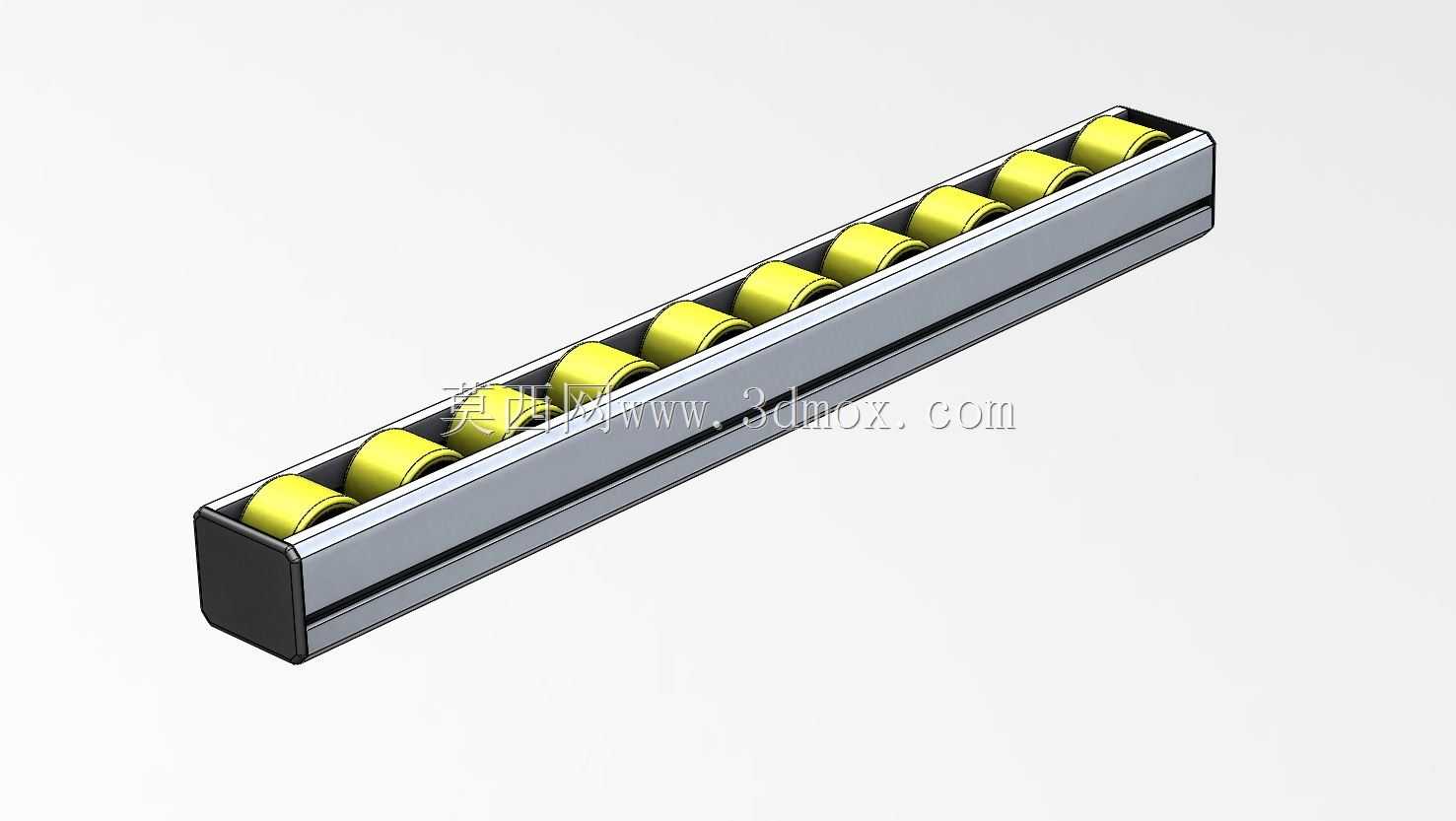

这款工业滚子滑轨是面向自动化生产线物料输送、工装夹具位移导向、轻型工位滑动承载场景开发的导向承载部件，常见于电子组装流水线的工装板滑移工位、仓储分拣线的货道导向模块、小型加工设备的滑动工作台导向结构，能够为工位间的物料平顺移位、工装夹具的精准滑动提供稳定的低阻力支撑，替代传统滑动摩擦导轨大幅降低推移阻力，减少人工推移物料的操作力度，同时降低滑动过程中的部件磨损，提升工位流转的顺畅度。产品核心功能是为沿固定直线方向移动的轻型承载物提供连续滚动支撑，将滑动摩擦转化为滚子的滚动摩擦，在承载范围内实现极小的推移阻力，同时自带的框架结构可直接作为承载边梁使用，无需额外加装导向护边，滚子的均匀排布可保证承载物在滑动全程受力均匀，不会出现局部卡滞、倾斜偏移的问题。设计层面采用模块化组合思路，主框架选用挤压铝合金型材一体成型，型材自带安装定位槽与滚子装配位，无需额外加工装配基准即可保证所有滚子的安装同轴度与平面度，滚子采用耐磨工程塑料材质内嵌金属轴衬，搭配定制垫片调整滚子轴向间隙，既保证滚子转动的顺滑度，又能避免长期使用后滚子出现轴向窜动、异响卡顿的问题；框架的间隔设计预留了扩展空间，可根据实际承载长度需求，在现有间隔之间加装更多滚子组，灵活调整滚子排布密度以适配不同重量的承载物，无需重新开模制作整体框架。外形与安装边界上，单组滚子直径为40mm，相邻滚子的中心间距为50mm，框架截面为规整的矩形结构，上下安装面为平面设计，可直接通过螺栓固定在设备机架或工位支架上，安装时只需保证框架固定面的平面度在公差范围内，即可保证滑轨整体的直线度，透明防护侧盖可隔绝生产环境中的粉尘、碎屑进入滚子转动部位，降低日常维护清理的频次，同时可直观观察滚子的磨损状态，便于及时维护更换。
