釜式重沸器TEMA BKT型热交换设备结构

该釜式重沸器属于热交换领域的专用换热设备，主要应用于石油炼制、化工精馏、气体分离等工业生产场景，常安装在精馏塔塔底侧部，为塔内物料提供汽化所需的相变热量，是精馏工艺系统中保障物料分离效率的核心配套设备。在实际生产运行中，设备可将壳程通入的高温加热介质携带的热量，通过换热管壁传递给管程内的工艺物料，使物料达到对应操作压力下的泡点温度，产生的汽化气相返回精馏塔作为上升汽相参与传质传热过程，未汽化的液相则留存于釜体内，可根据工艺需求循环参与换热或作为重组分采出，相比普通列管式换热器，其自带的扩容釜腔能够为气液两相提供充足的分离空间，大幅降低气相携带液滴的概率，提升精馏塔的操作稳定性。

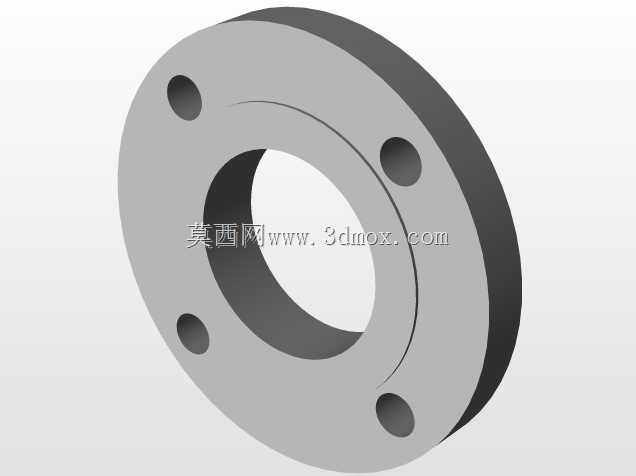

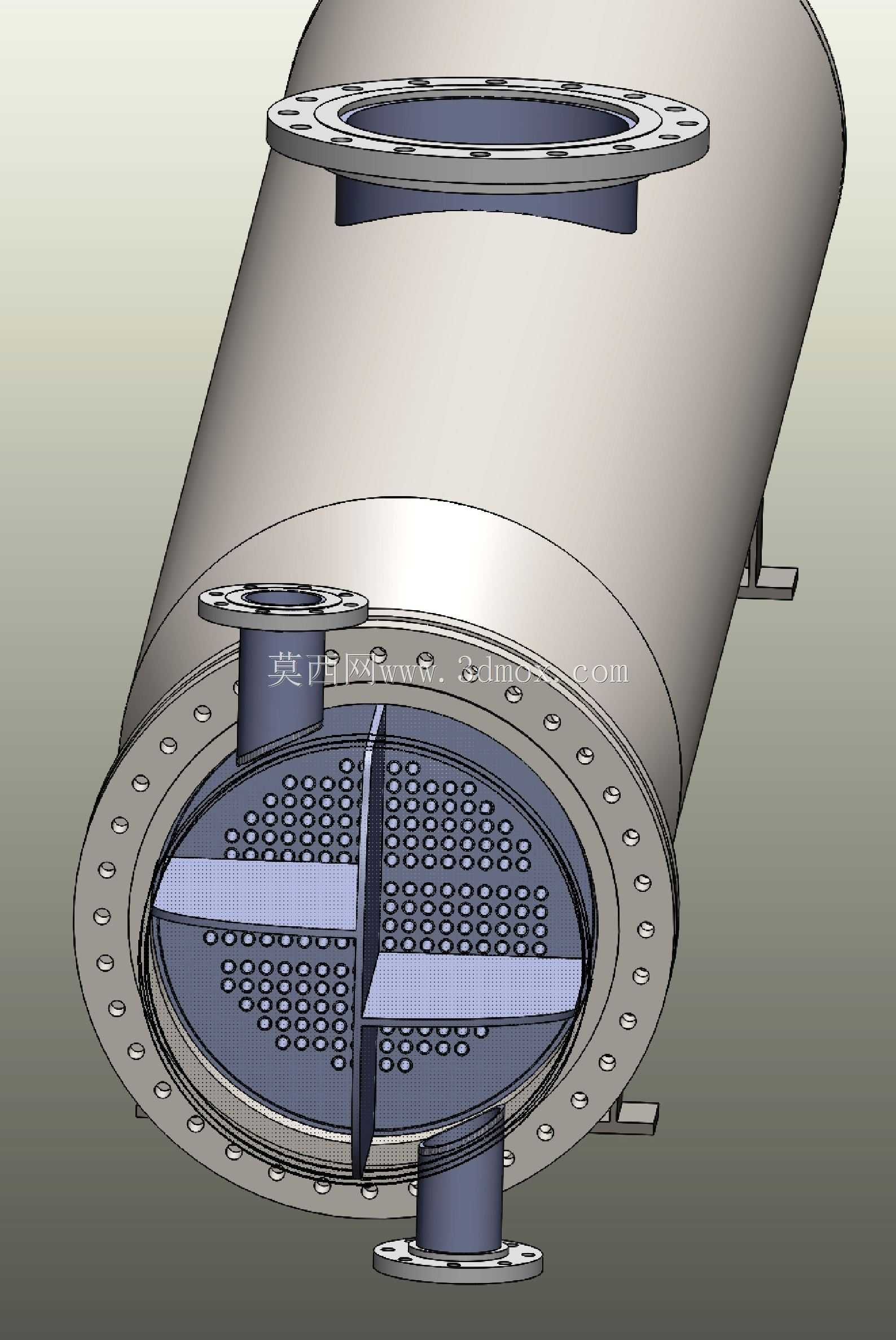

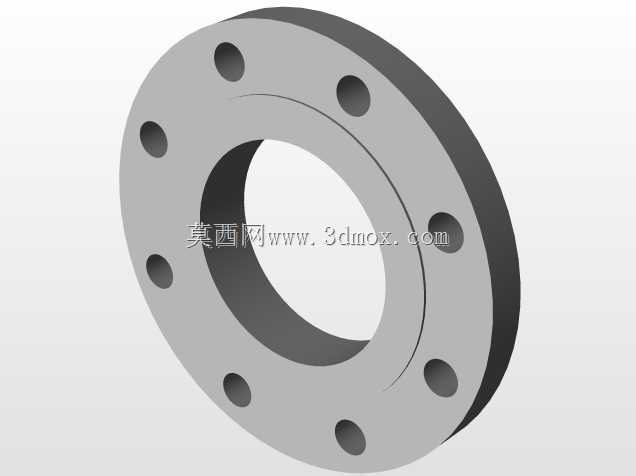

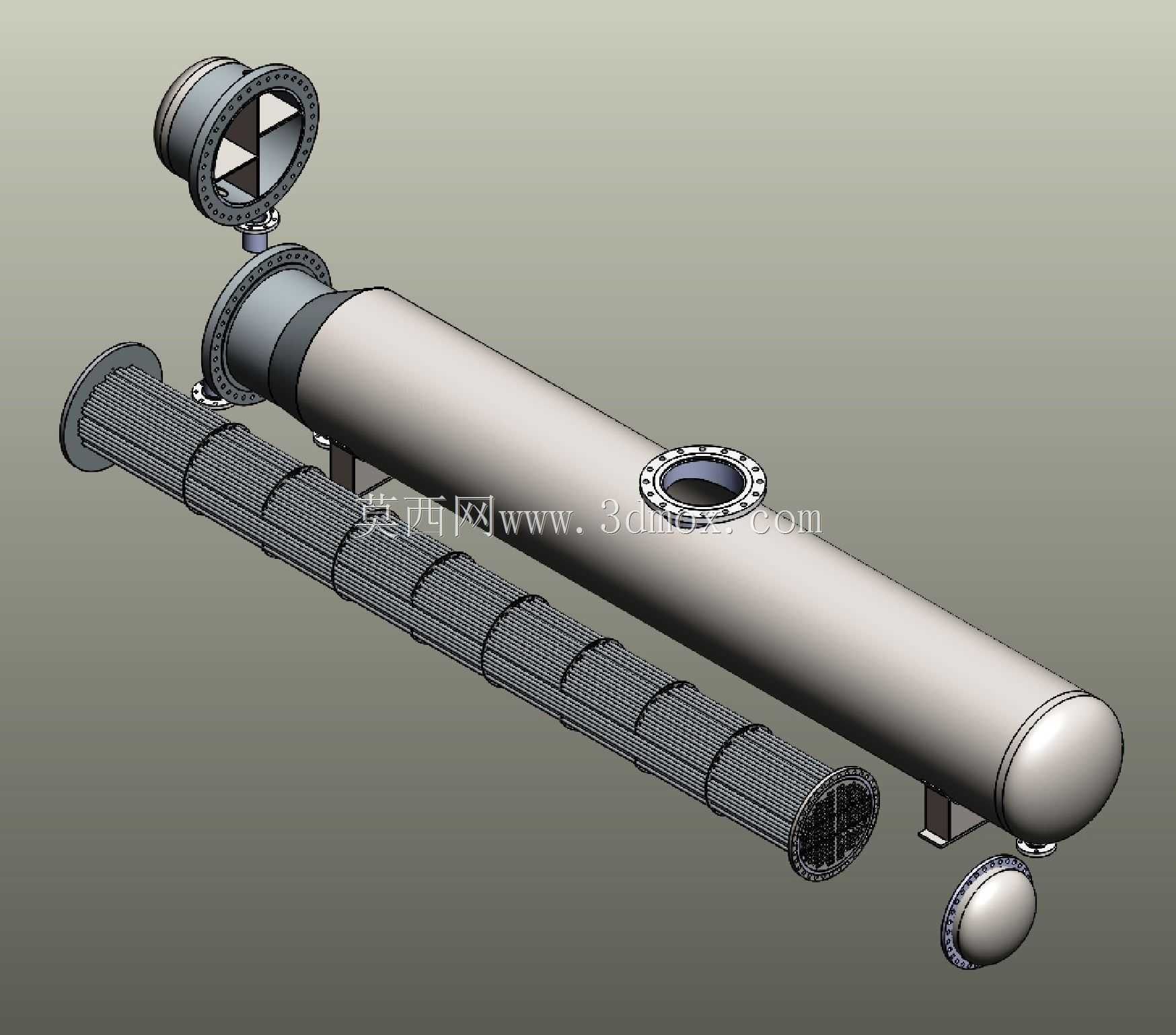

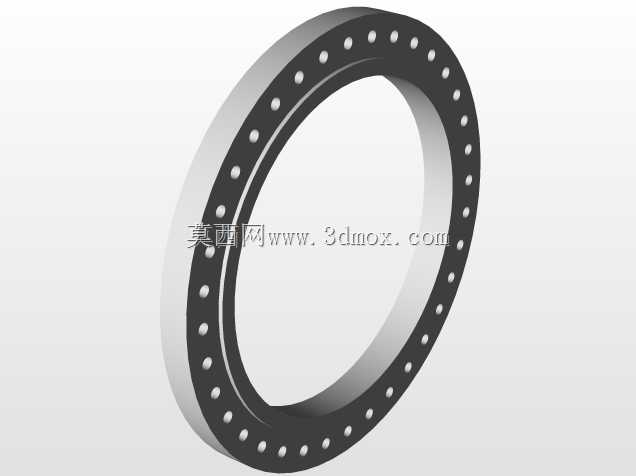

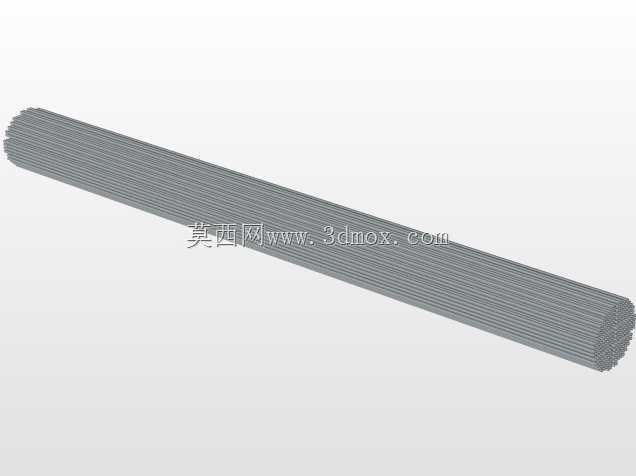

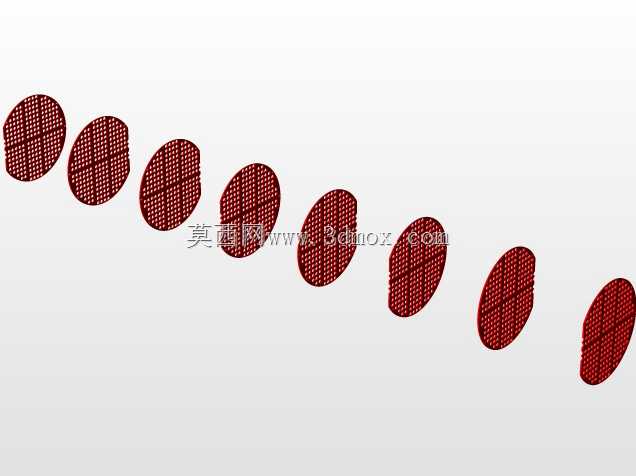

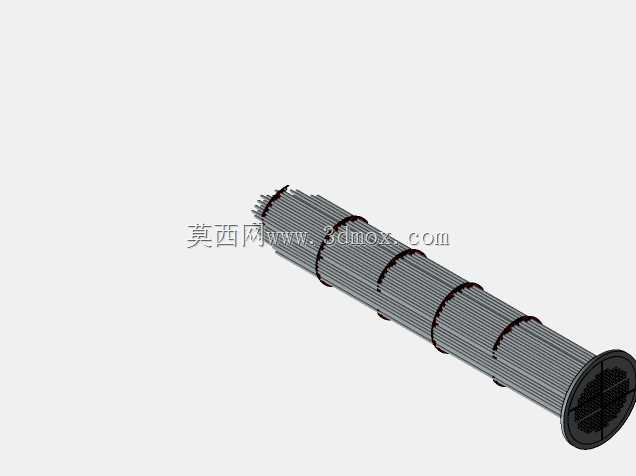

从功能特性来看，该款TEMA BKT型釜式重沸器采用釜式壳体结构，换热管束采用可抽拉设计，既能够满足大蒸发量的换热需求，也方便后期运维过程中对管束进行清理、检修与更换，适配易结垢、含少量固体颗粒的工艺介质工况；设备的壳程与管程分别设置独立的介质进出口，可根据工艺需求选择蒸汽、高温导热油、工艺余热物流等作为加热介质，适配不同温位的热源利用场景，有效降低生产过程的能耗水平。

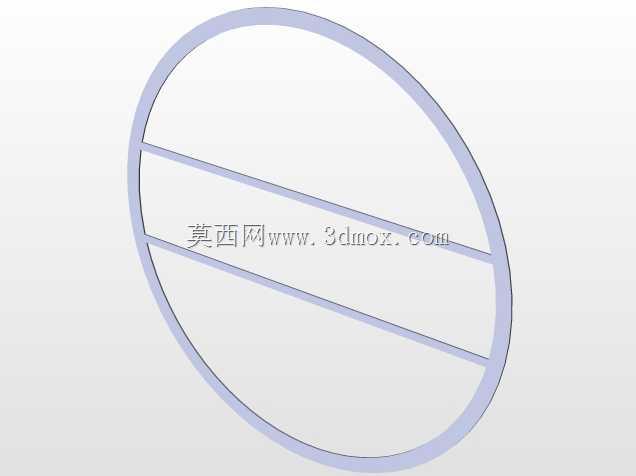

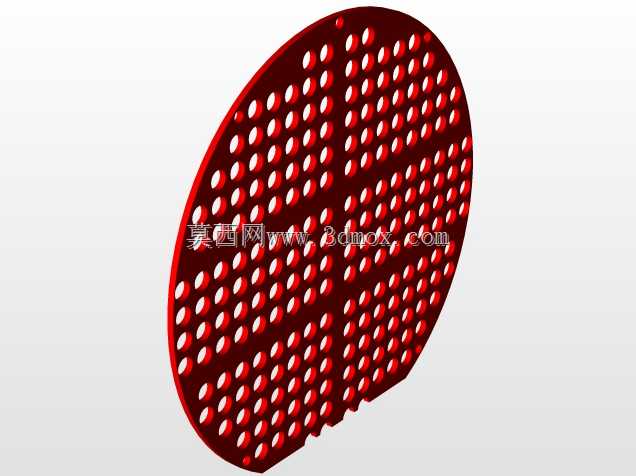

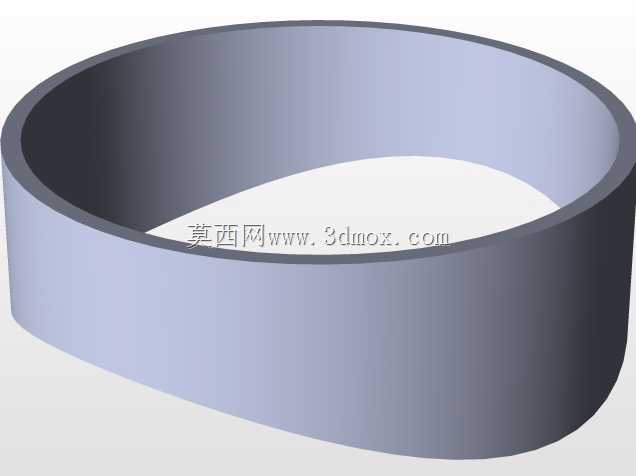

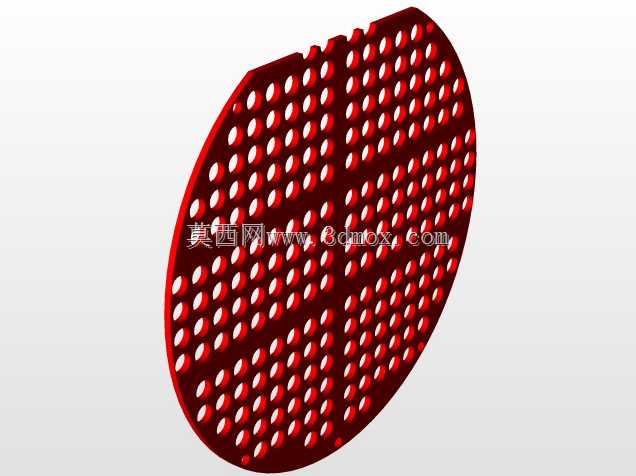

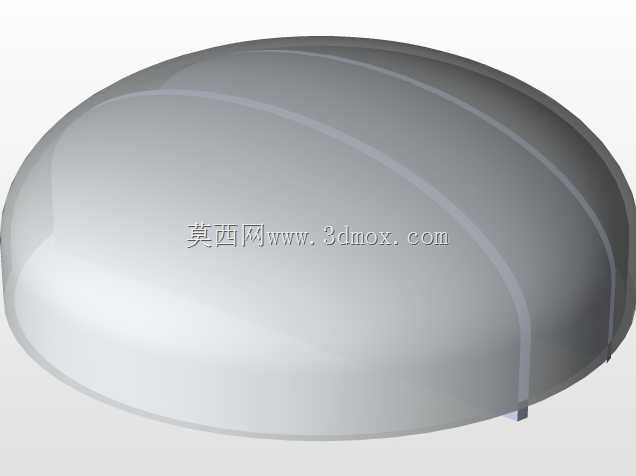

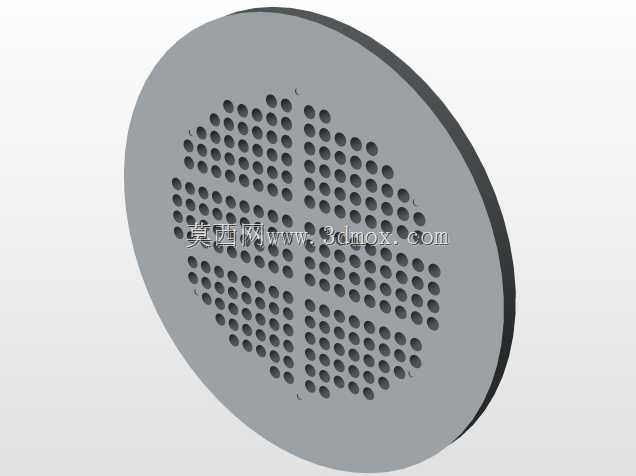

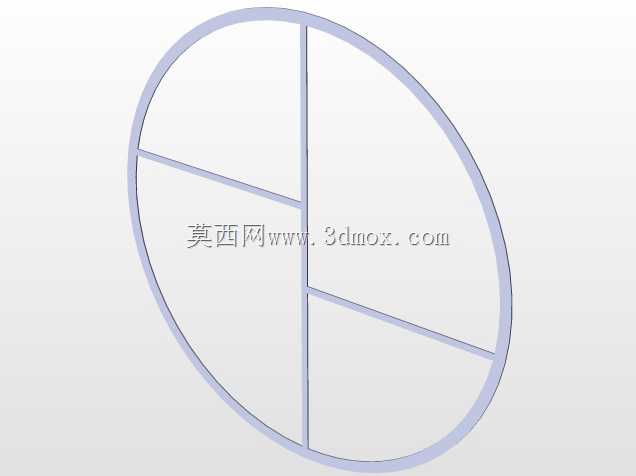

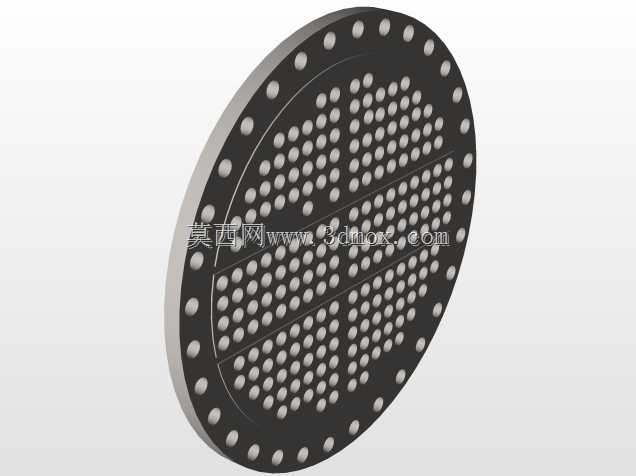

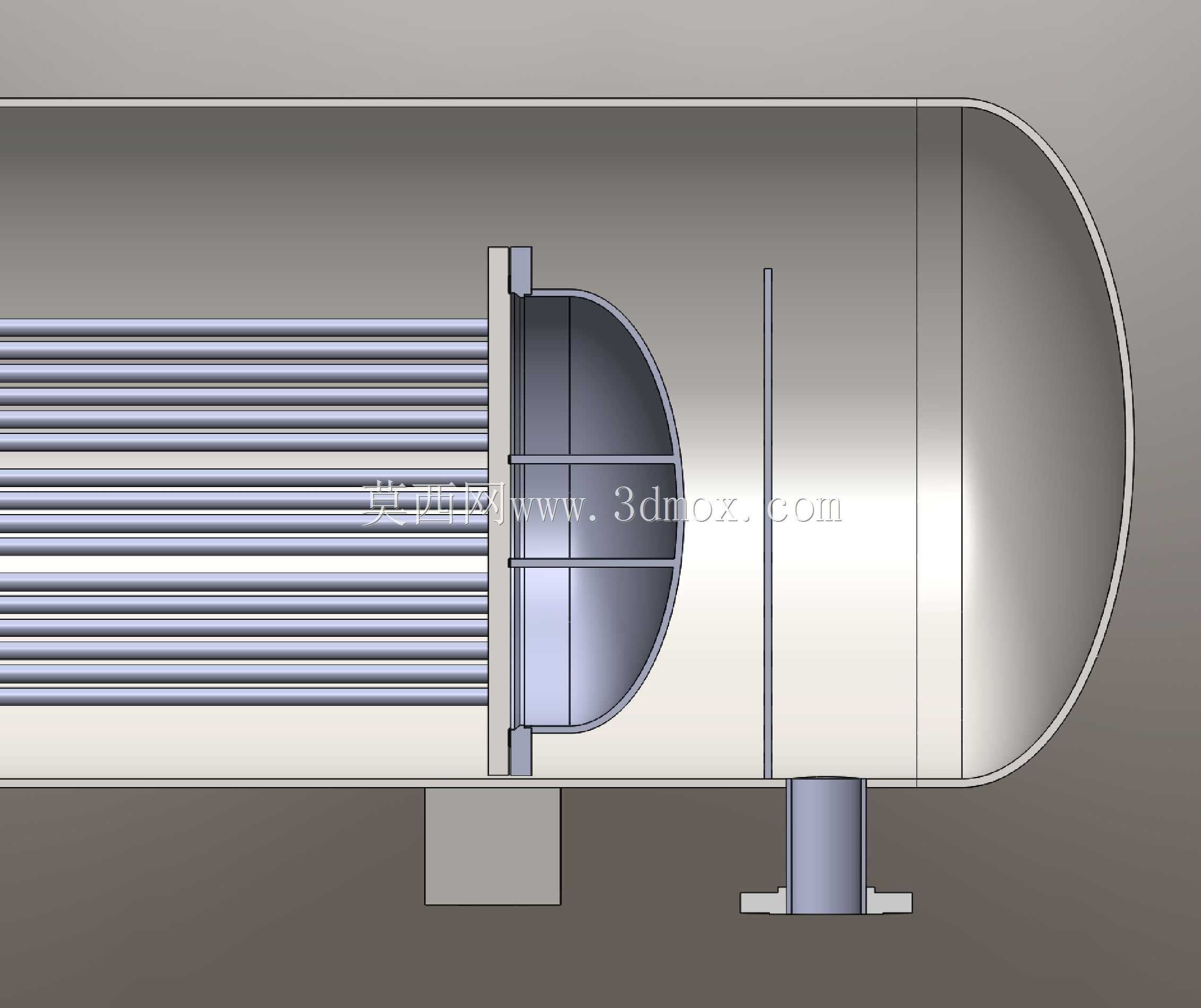

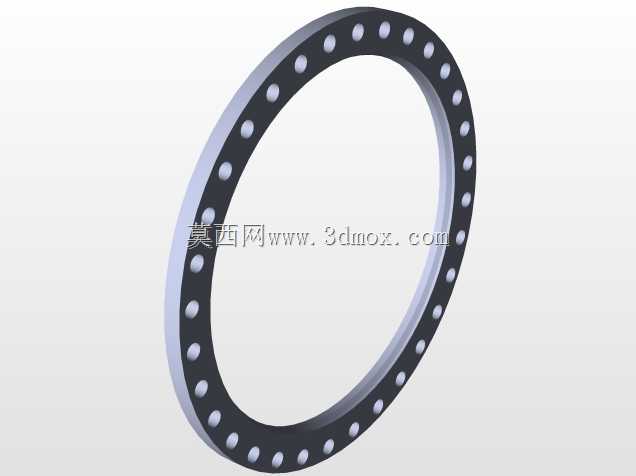

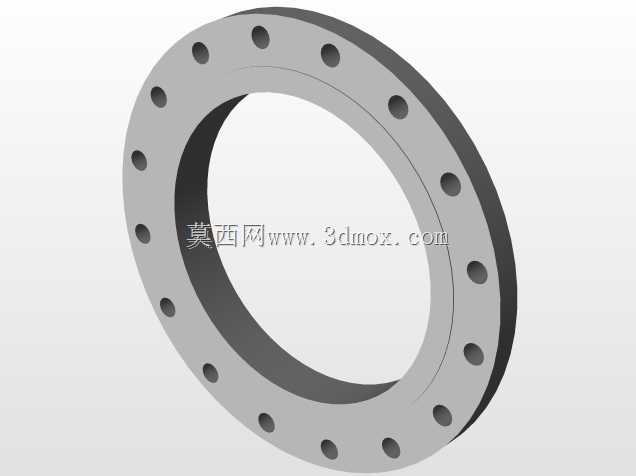

在设计思路上，该结构严格遵循TEMA标准中BKT类釜式重沸器的设计规范，首先根据工艺核算的换热负荷确定换热管的规格、数量与排布方式，保障换热面积满足传热效率要求；其次在釜体设计时预留足够的气液分离空间，在管束上方设置合理的气相通道，避免气速过高引发液沫夹带；同时在壳体底部设置排净口、顶部设置排气口，适配开停车阶段的介质排空与不凝气排放需求，设备的管板与管束、壳体的连接结构充分考虑不同工况下的热膨胀补偿需求，降低热应力对设备密封性能与结构强度的影响。

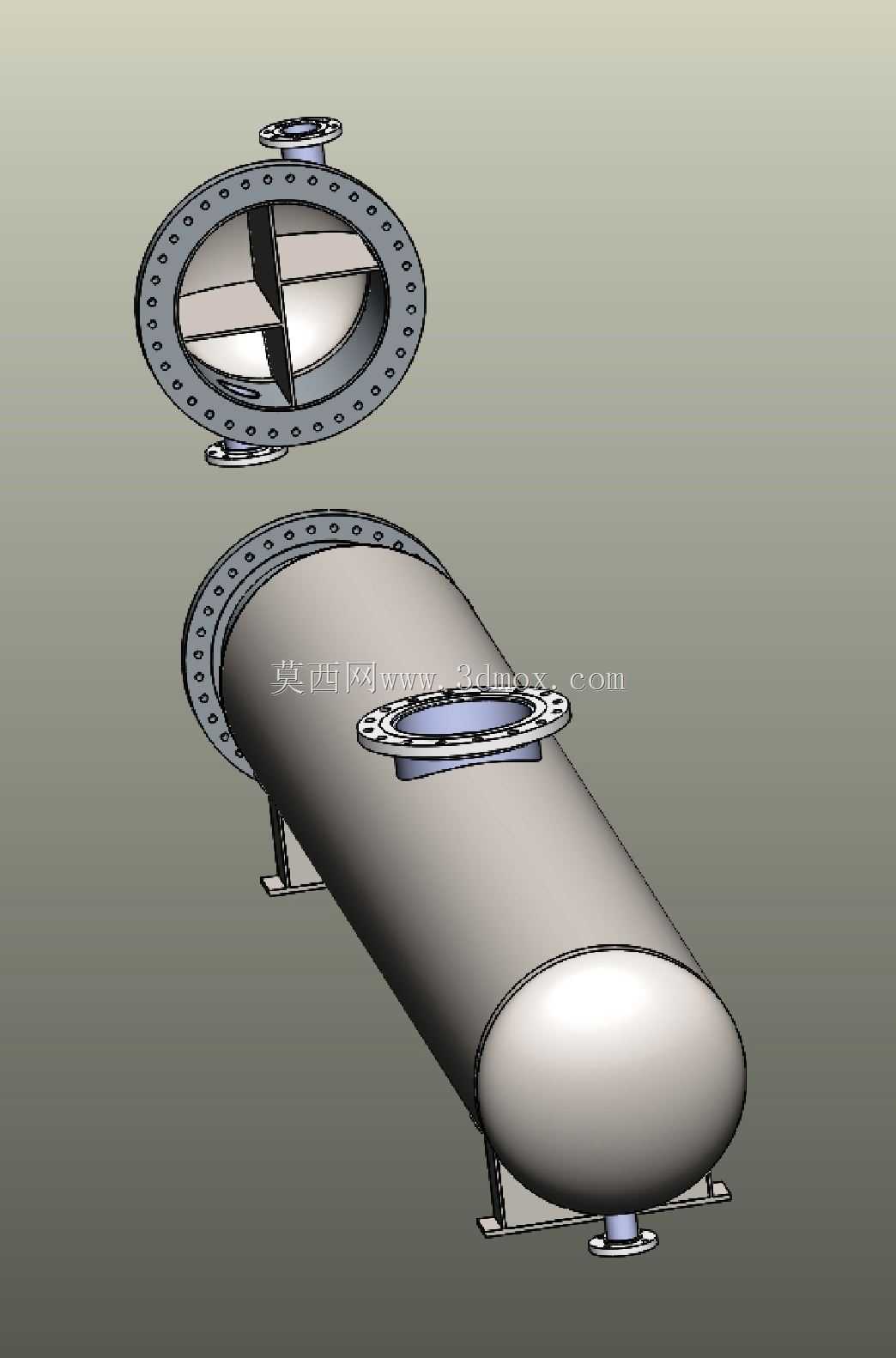

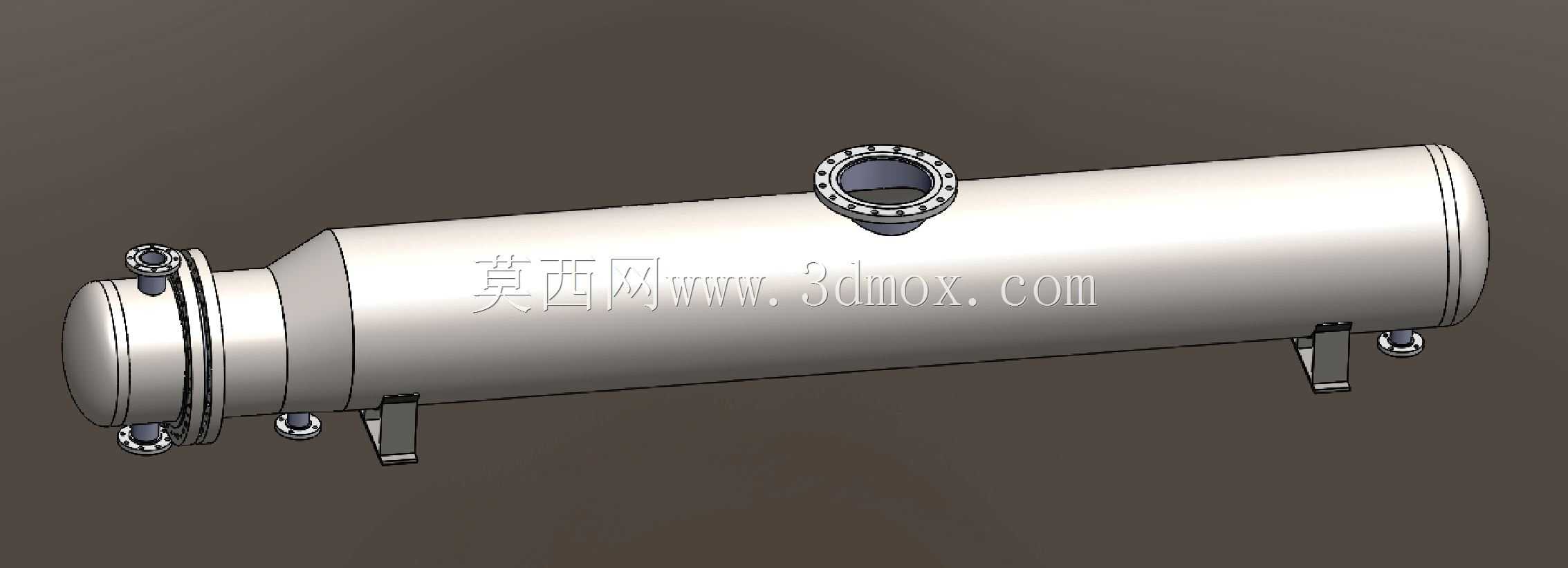

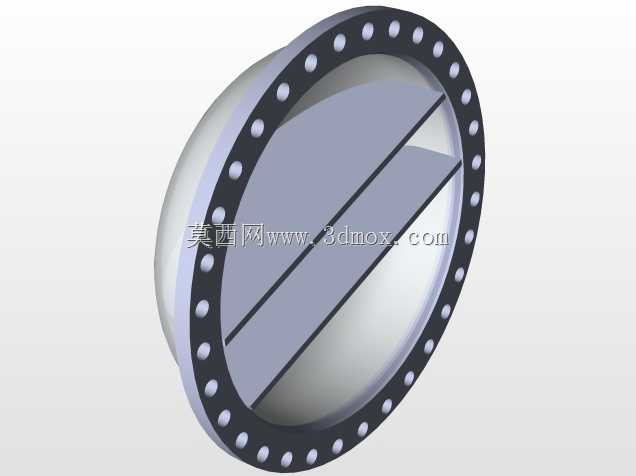

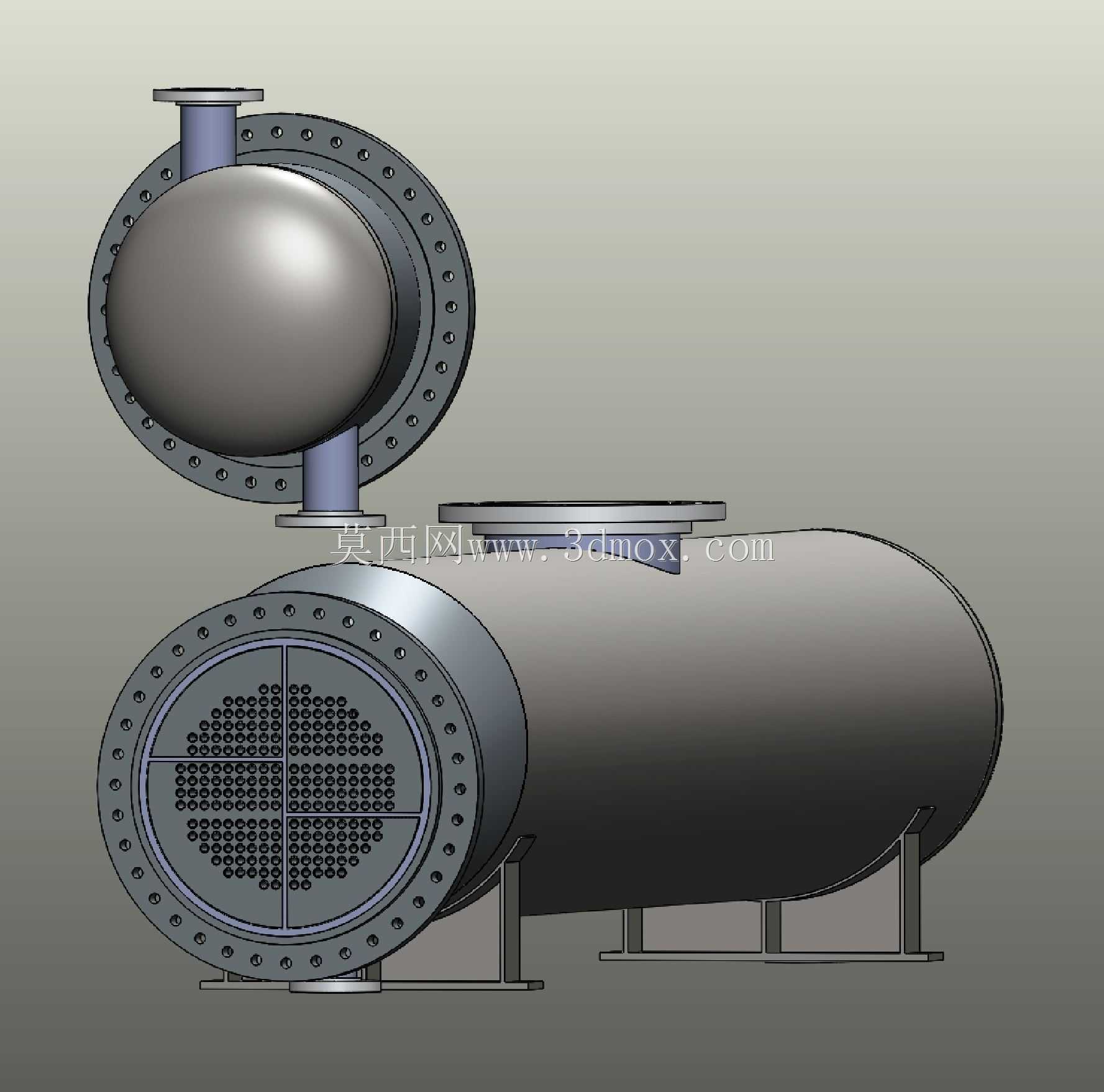

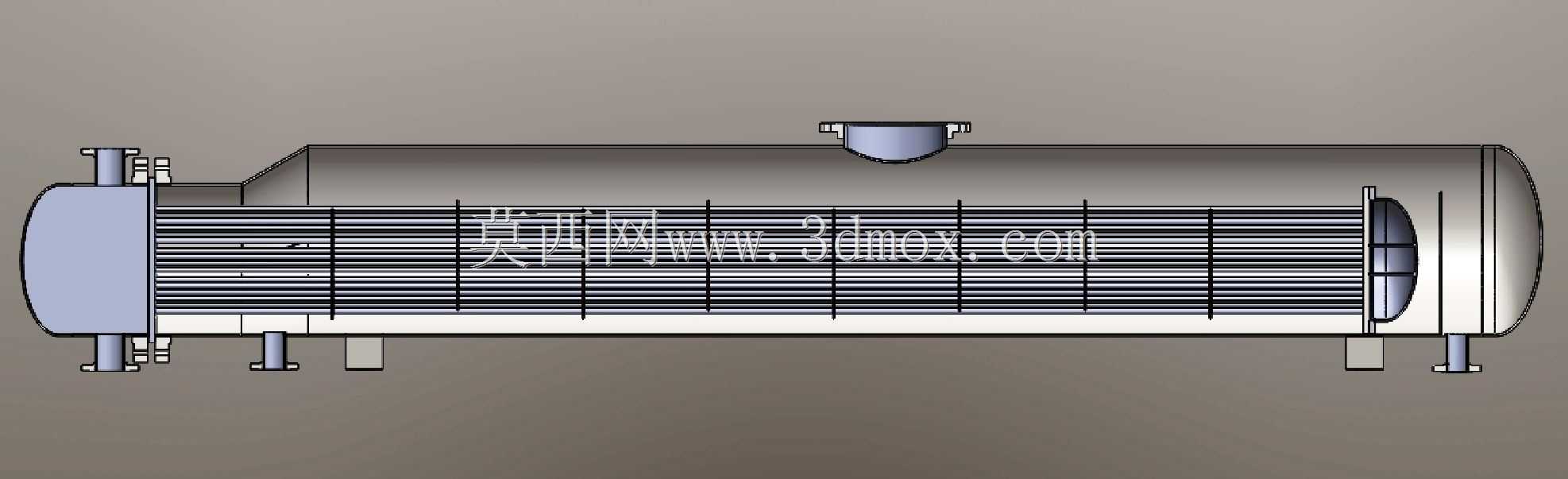

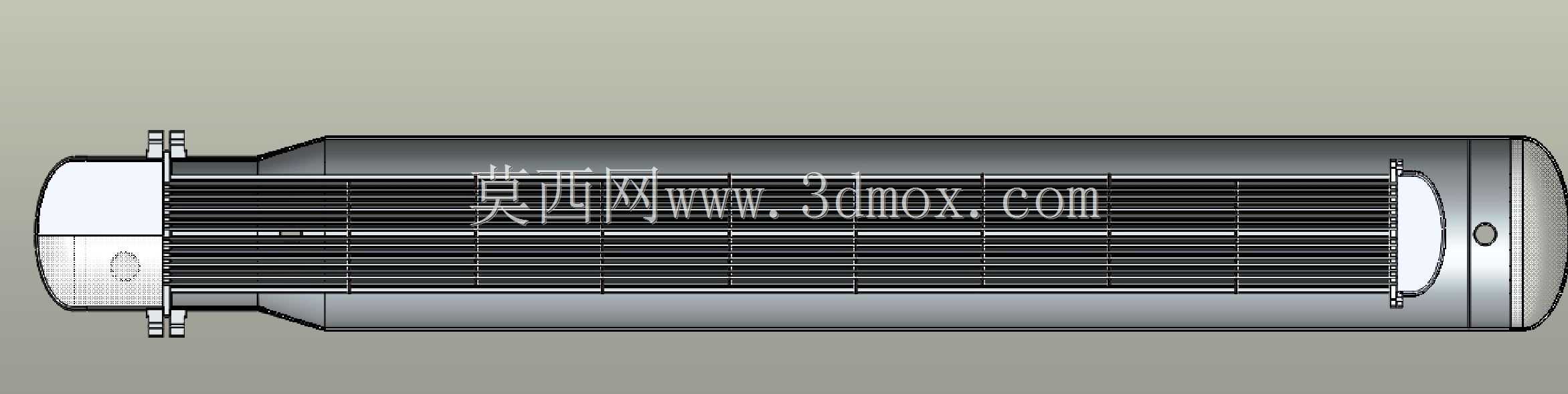

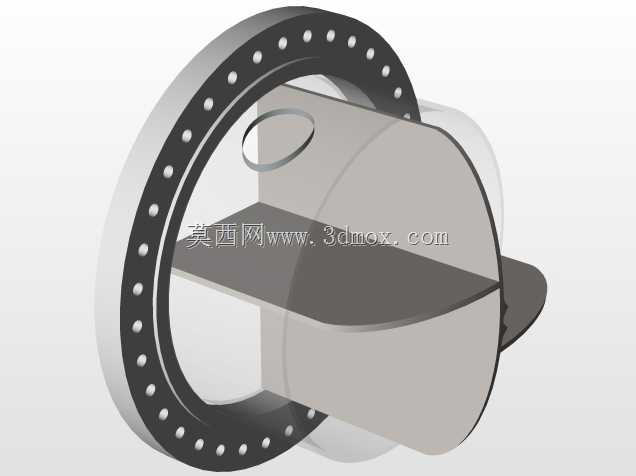

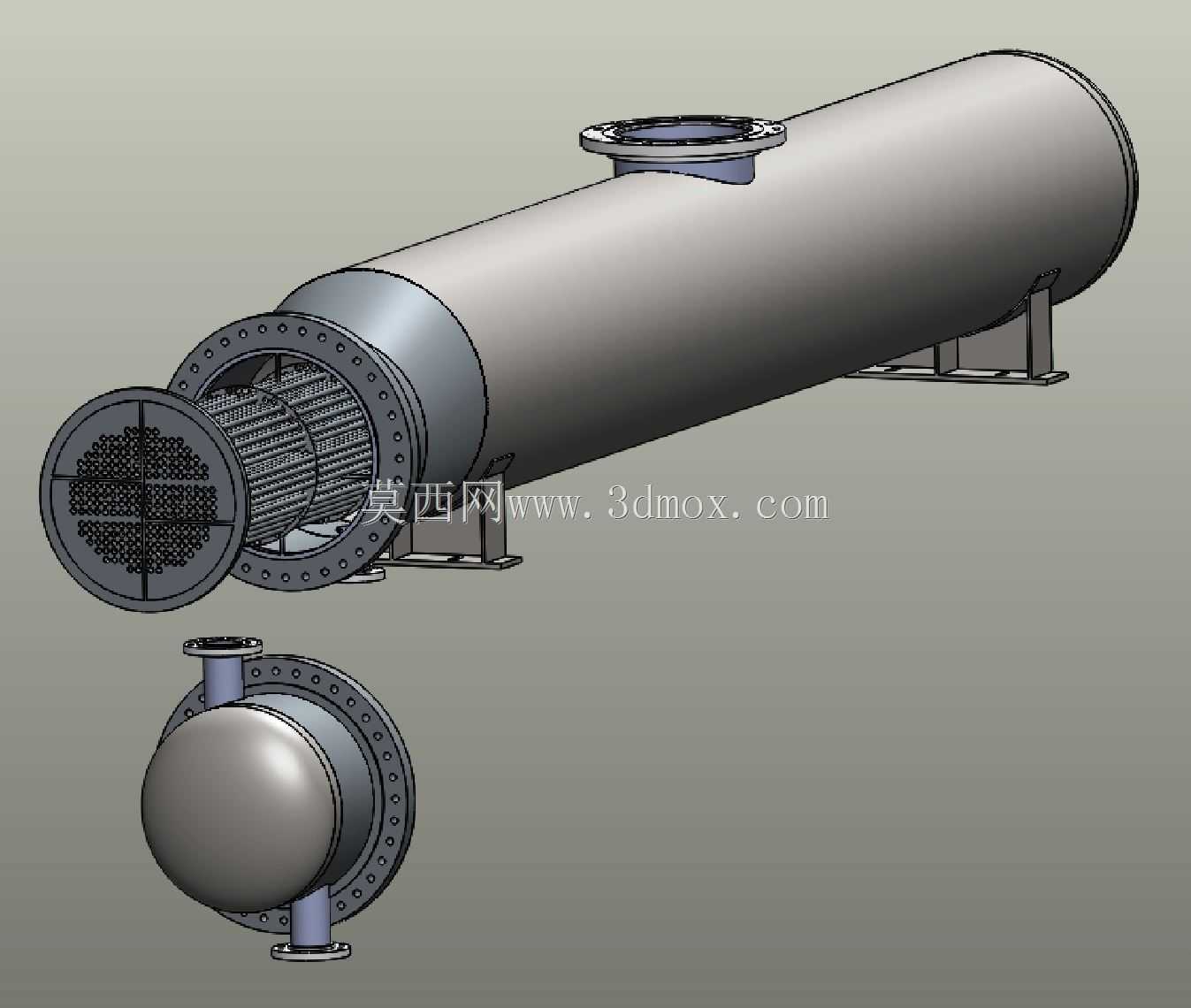

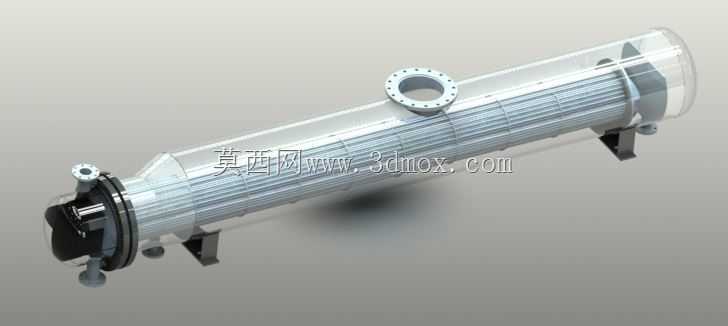

从外形与安装边界来看，该设备整体为卧式长釜结构，底部设置均匀排布的鞍式支座，安装时需根据支座间距匹配现场的支撑基础，保障设备承重均匀；设备两端的管箱分别设置管程介质的进出口，壳体侧部对应位置设置壳程加热介质的进出口与气相返回口，安装时需精准对接精馏塔的气相返回管线、物料进料管线与热源管线，预留足够的操作空间用于阀门安装与日常巡检，设备的整体长度、釜体直径与管束长度均按照标准系列参数匹配，可直接适配对应处理规模的精馏装置，无需额外进行非标结构的大幅调整。
