小型塑料配件两板注塑成型模具结构

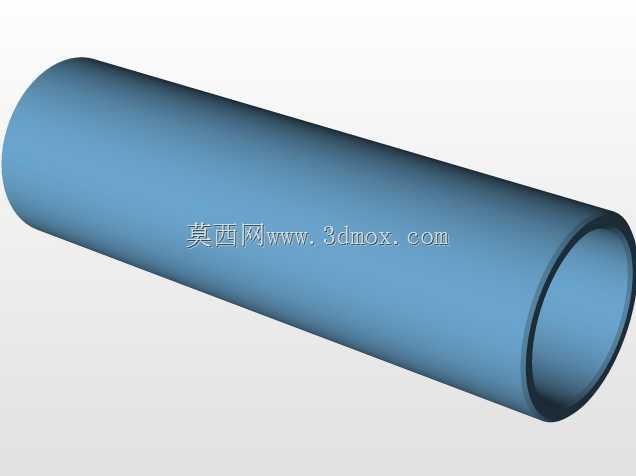

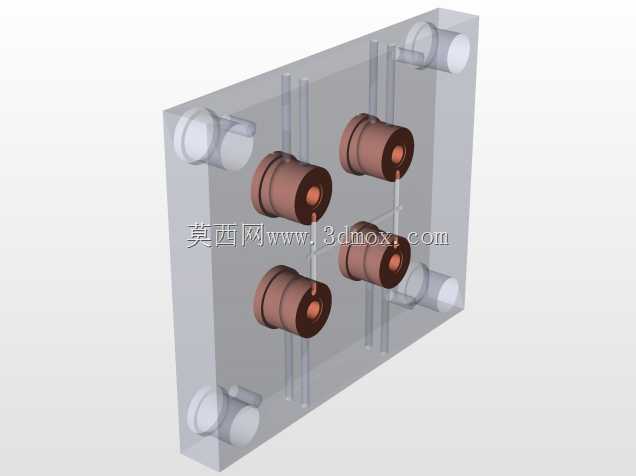

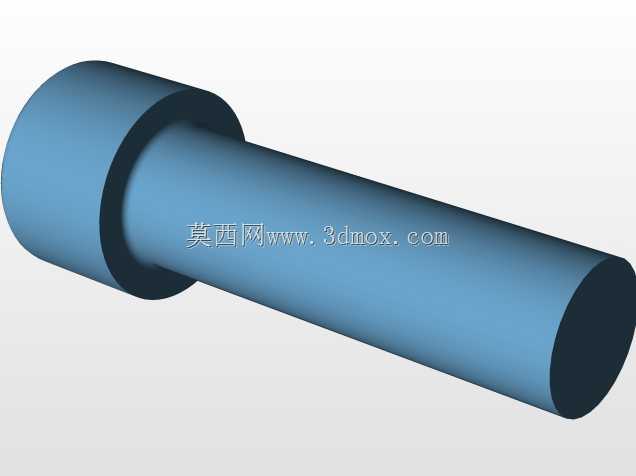

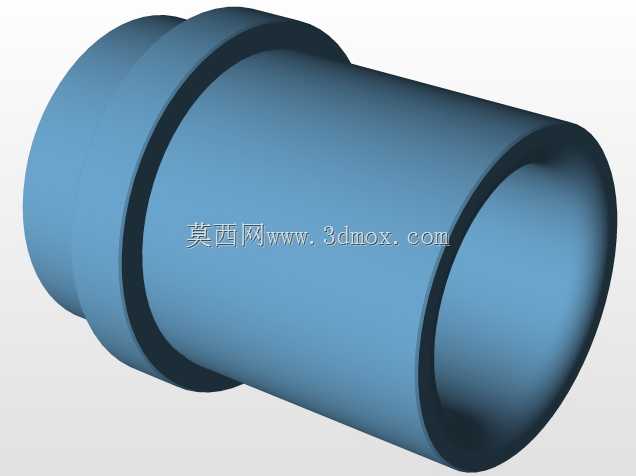

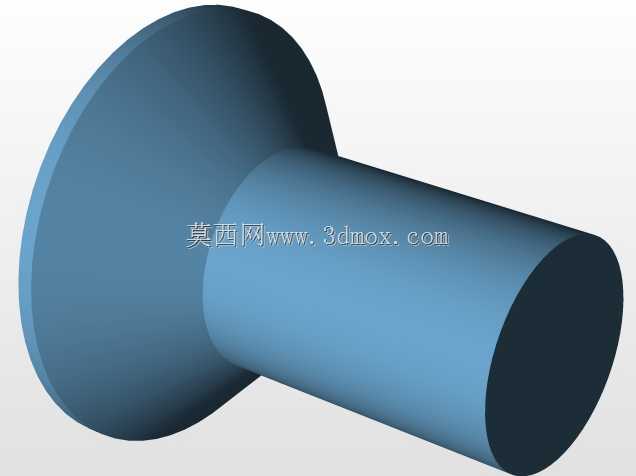

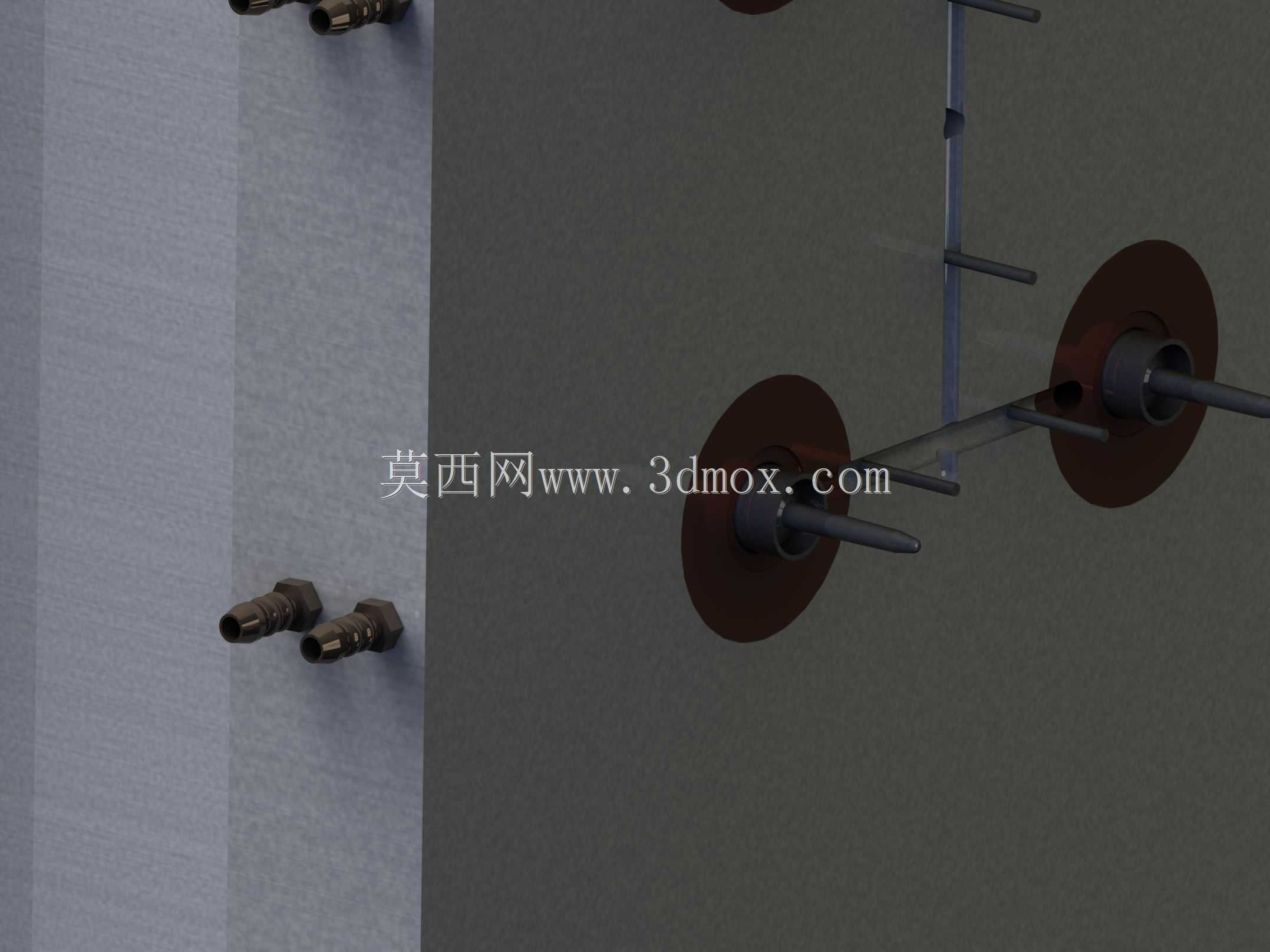

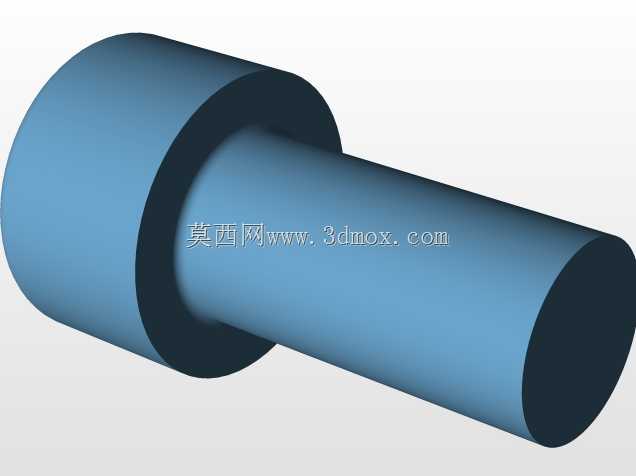

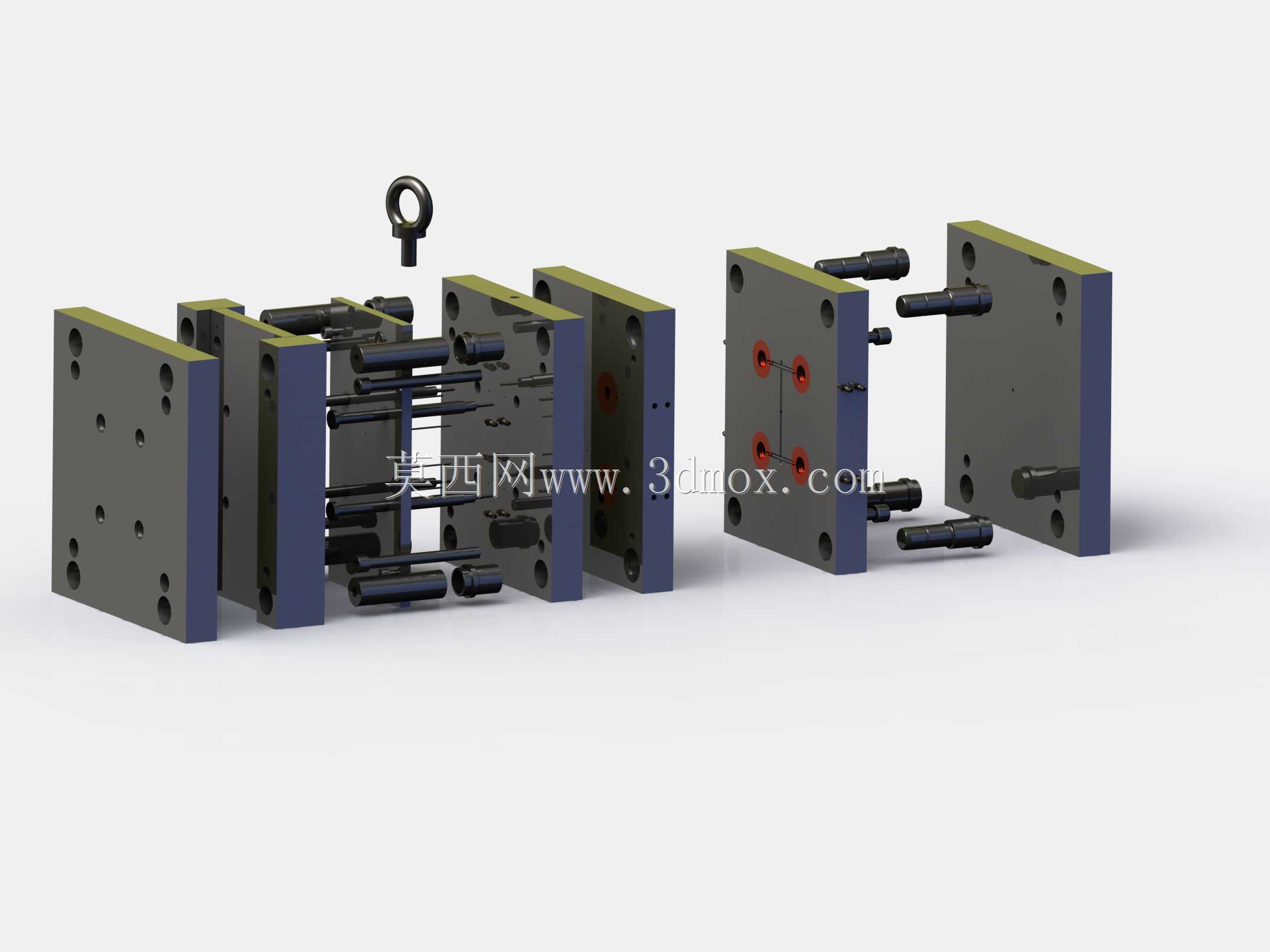

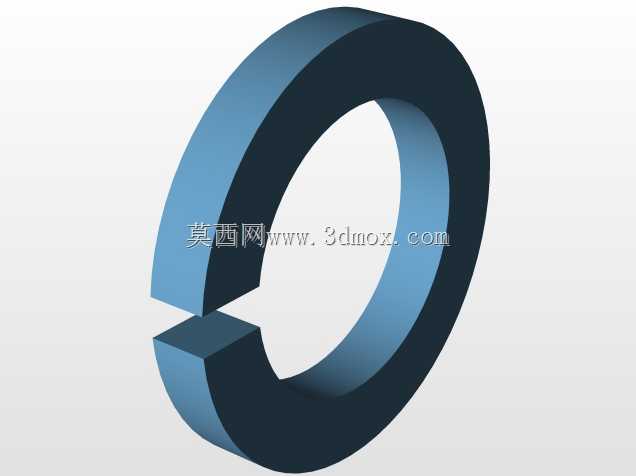

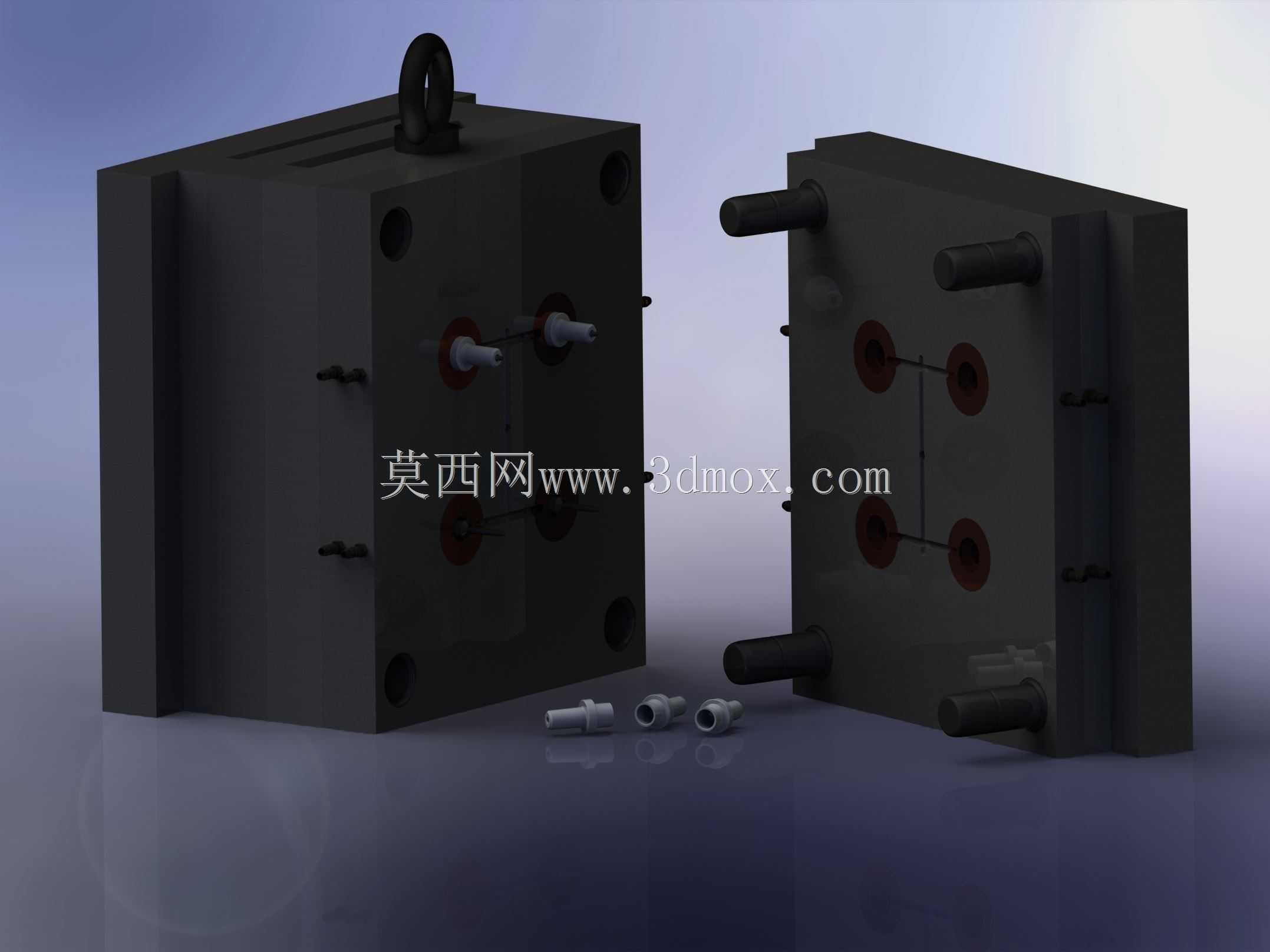

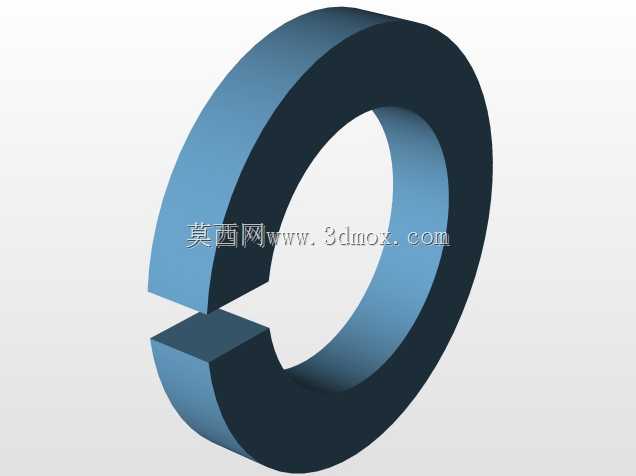

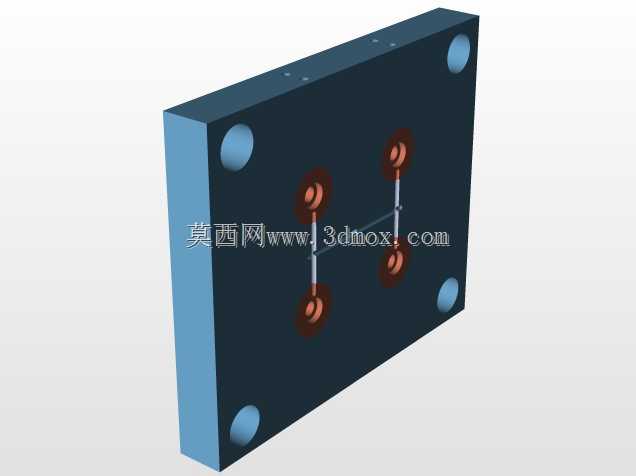

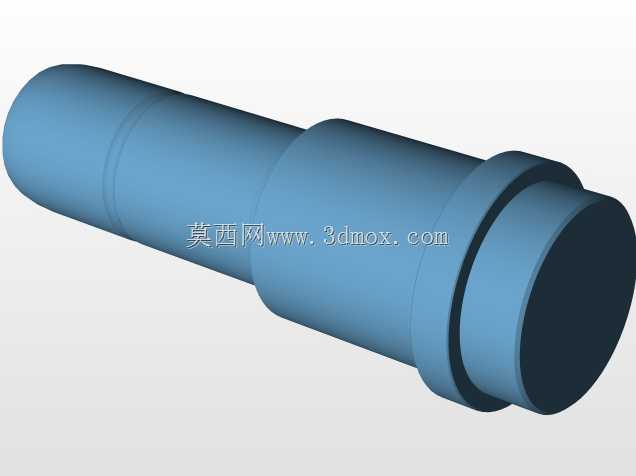

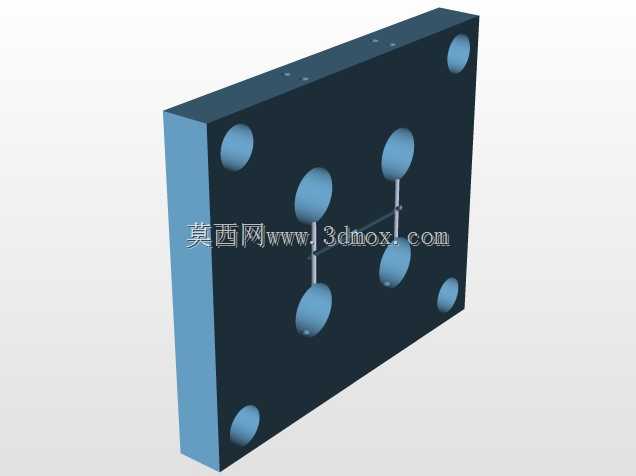

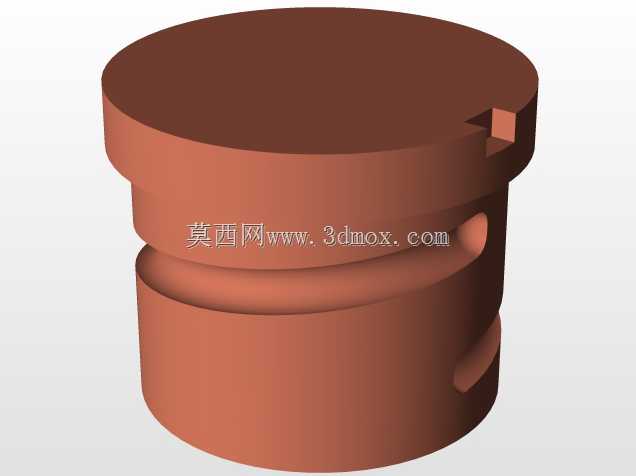

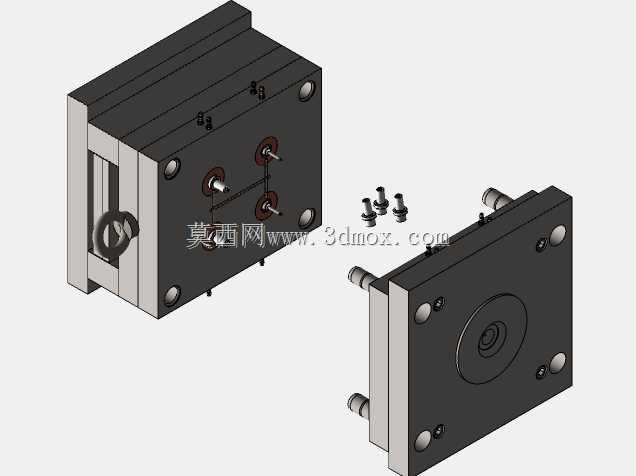

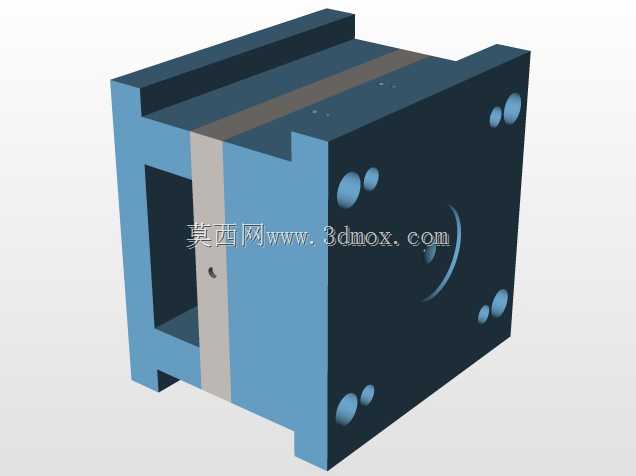

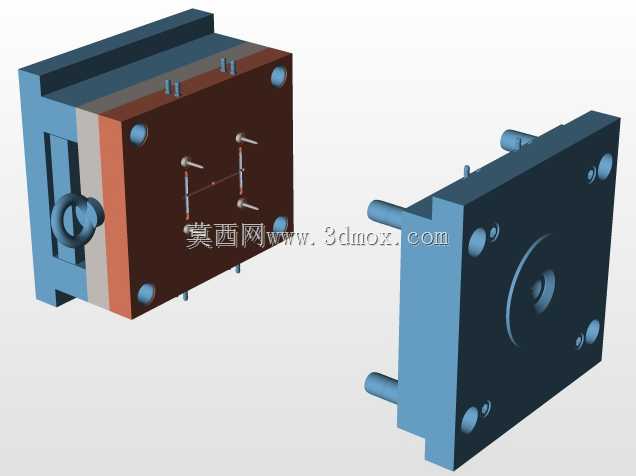

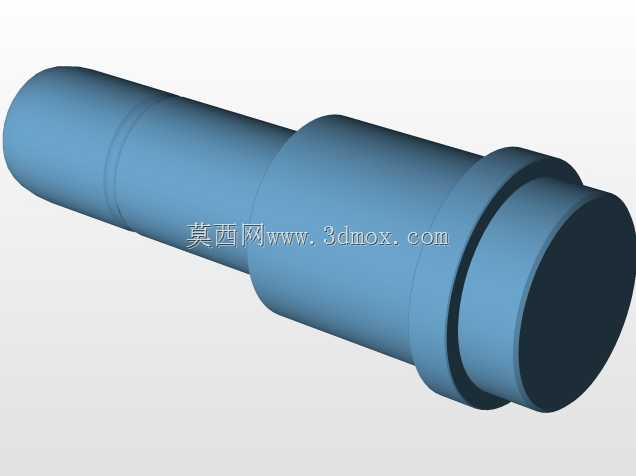

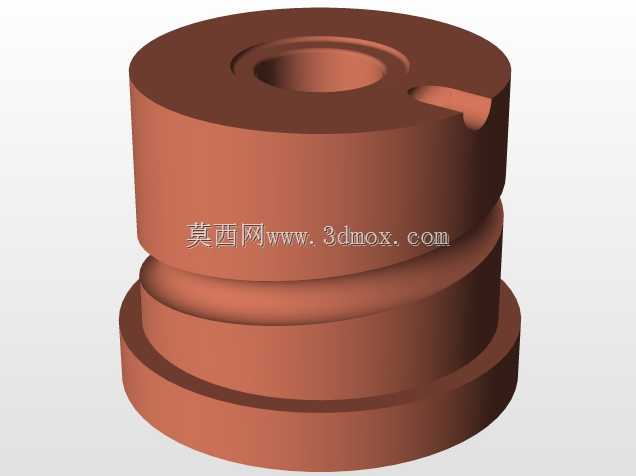

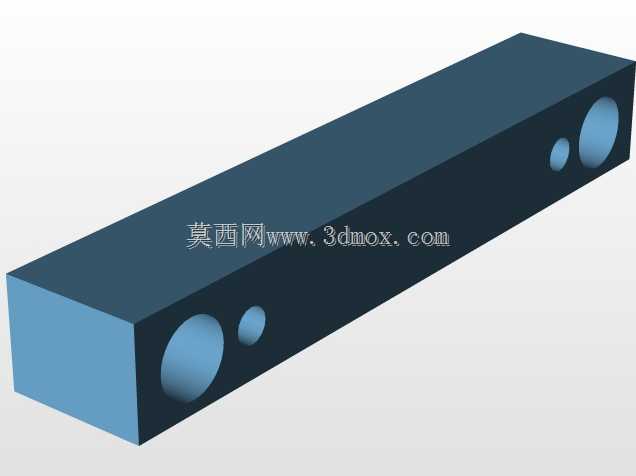

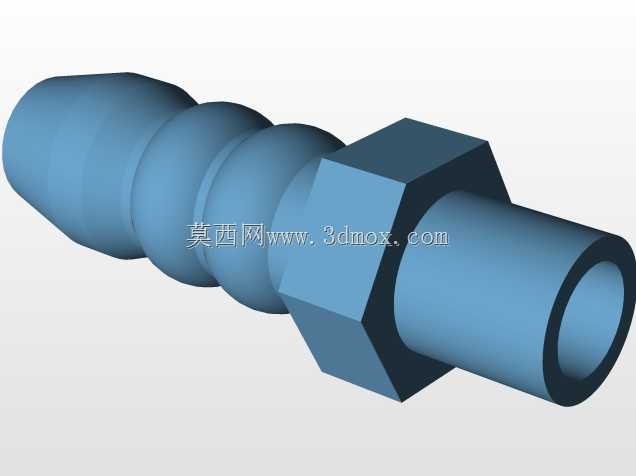

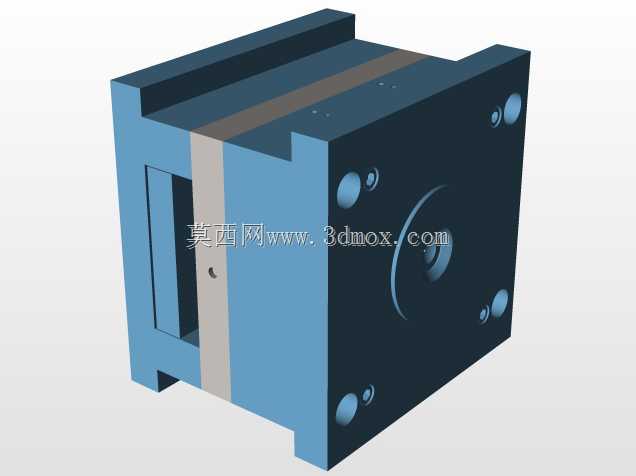

这套模具针对小型管状塑料连接件的批量注塑生产设计，主要应用于消费电子配件、小型家电管路连接件、民用五金塑料配件的量产加工场景，适配常规卧式注塑机的安装规格，可直接搭载在100吨-160吨锁模力的通用注塑设备上完成连续生产作业。模具采用经典两板模结构布局，整体为方正模架设计，模架四周预留标准码模槽位，可快速完成与注塑机模板的定位锁紧，上下模合模导向依靠四角布置的精密导柱导套完成，合模过程中导柱先进入导套完成预定位，避免合模错位擦伤型腔表面，保证长期生产的合模精度。模具内部设置一腔四出的型腔布局，单次注射循环可同时成型四个管状塑料配件，有效平衡生产效率与单模注射压力，避免多腔布局带来的填充不均问题。浇注系统采用侧浇口进料设计，熔融塑料从注塑机喷嘴进入主流道后，通过分流道均匀分配到四个型腔，浇口位置设置在配件侧壁非外观面处，成型后浇口残留易修剪，不会影响配件的装配精度与外观质量。冷却系统采用环绕式水路布置，在型腔、型芯周边均匀排布冷却水道，通入恒温冷却水后可快速带走塑料固化过程中释放的热量，缩短成型周期，同时保证模温均匀，避免配件出现翘曲、缩痕、内应力集中等成型缺陷。模具顶出结构采用顶杆顶出设计，顶杆布置在配件周边的流道与非装配面位置，开模后顶出板带动顶杆同步动作，将成型后的塑件与流道凝料平稳顶出，避免顶出过程中塑件变形。模具侧面设置标准吊环安装孔，方便模具的吊装转运与上机安装，模架外侧预留精定位锁模块安装位，合模时可进一步保证型腔与型芯的对位精度，满足高精度小型塑料配件的尺寸公差要求。整套模具的排气结构开设在分型面与型腔填充末端，注射过程中型腔内的空气可通过排气槽顺利排出，避免出现困气烧焦、填充不满等问题，适配通用PP、ABS、PE等常用热塑性塑料的成型加工，可稳定完成连续批量生产作业，成型后的塑料配件尺寸一致性好，无需大量后处理即可直接进入装配工序。
