篮式塑件精整注塑成型模具结构

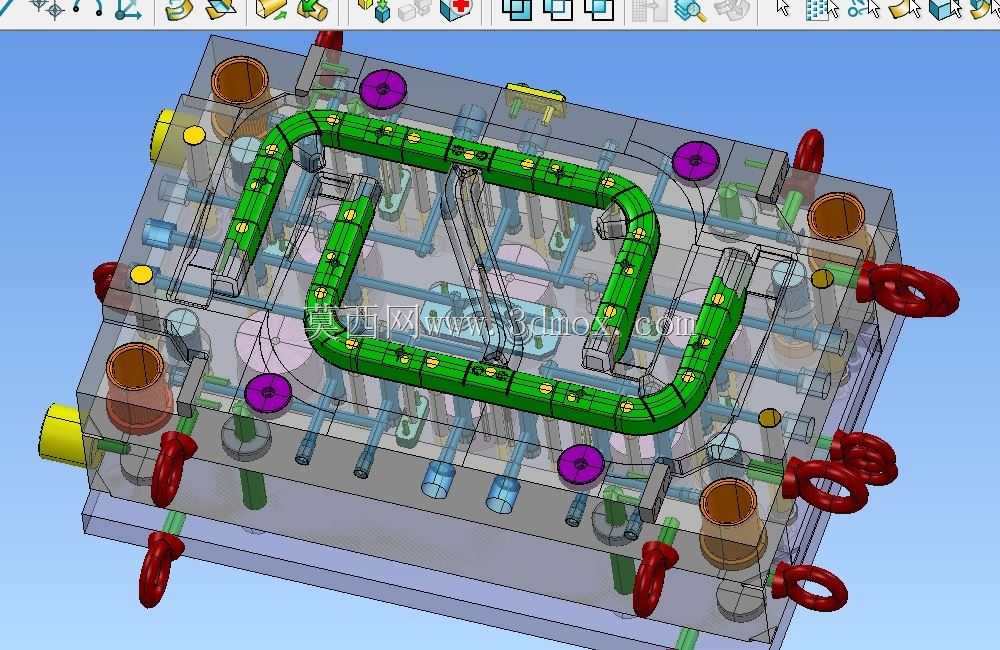

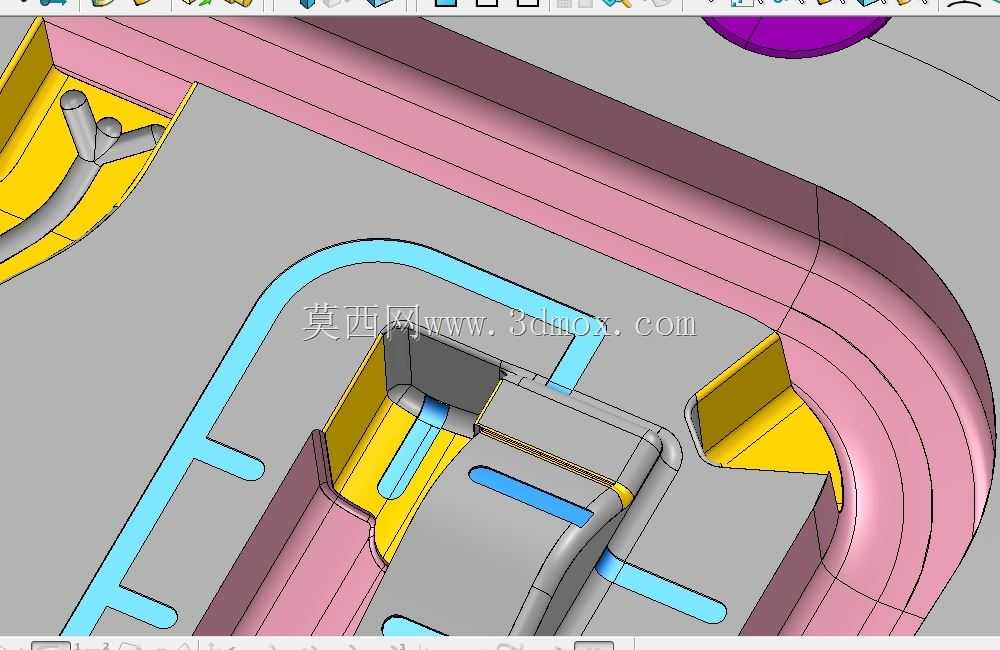

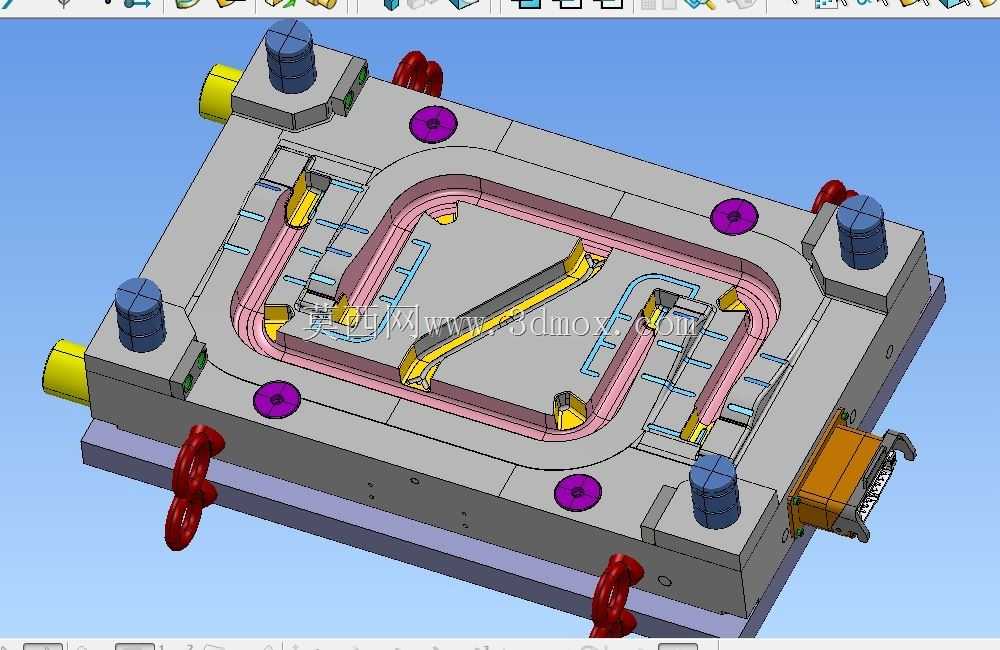

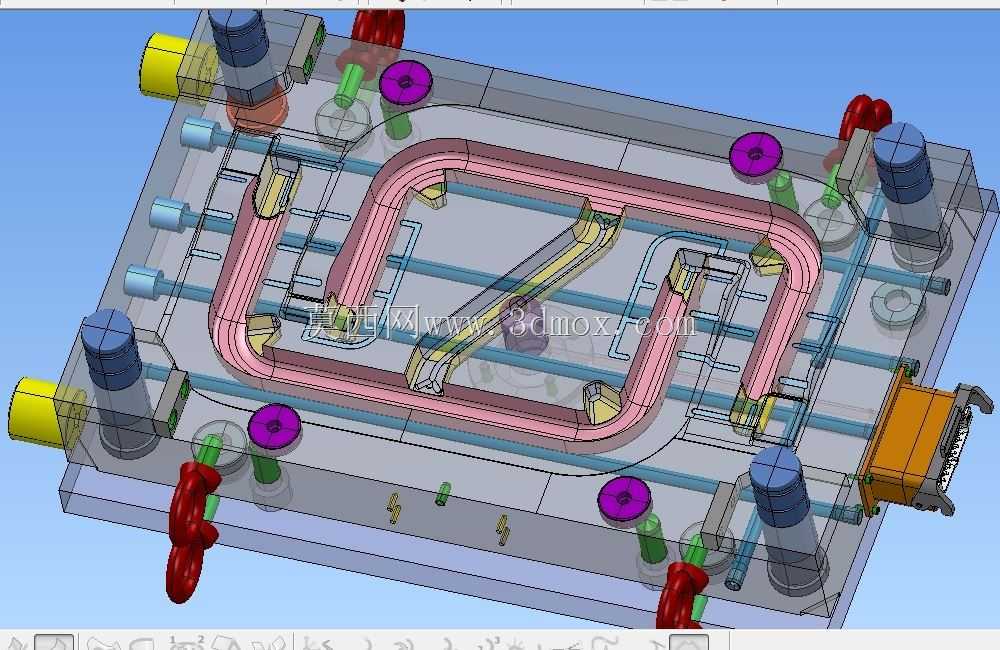

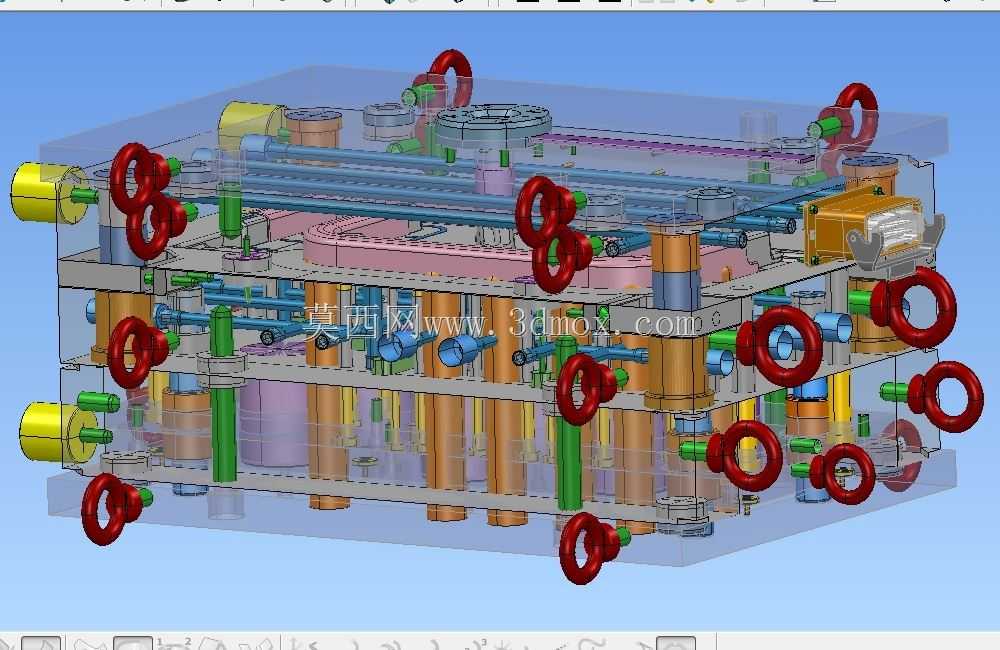

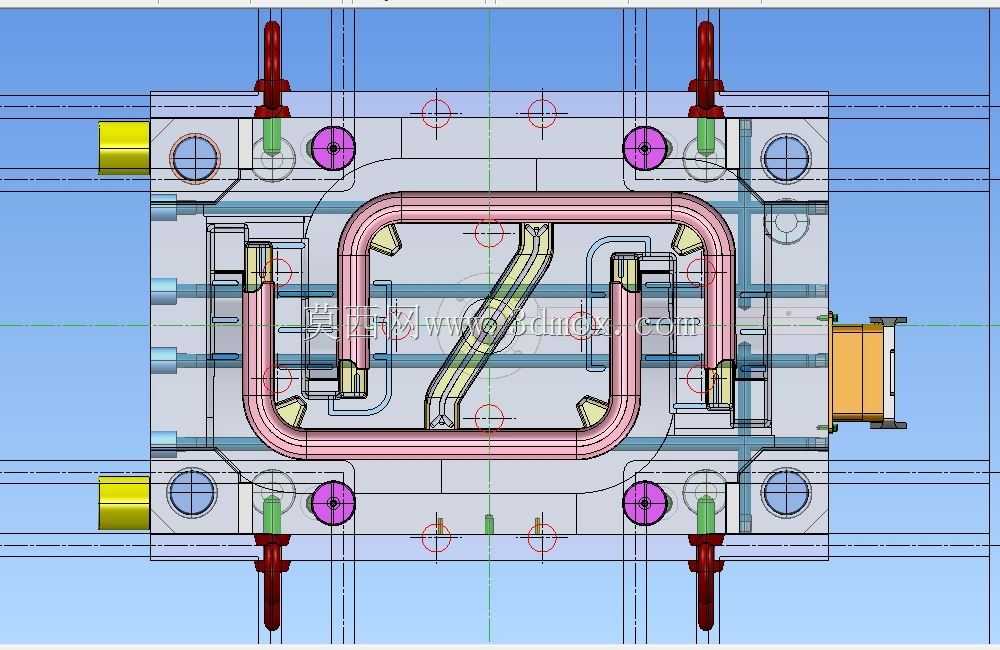

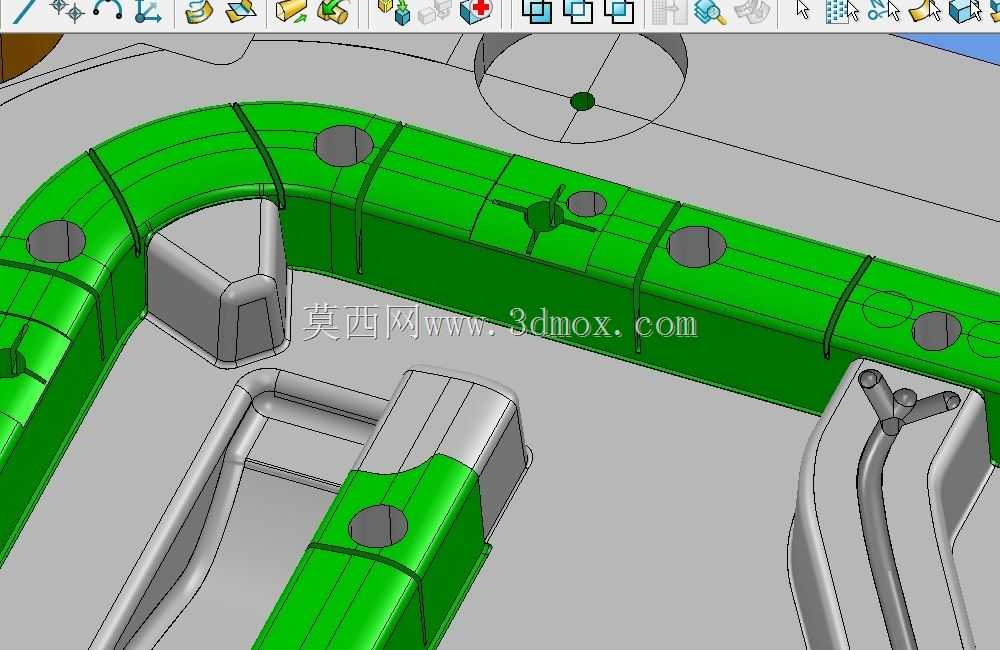

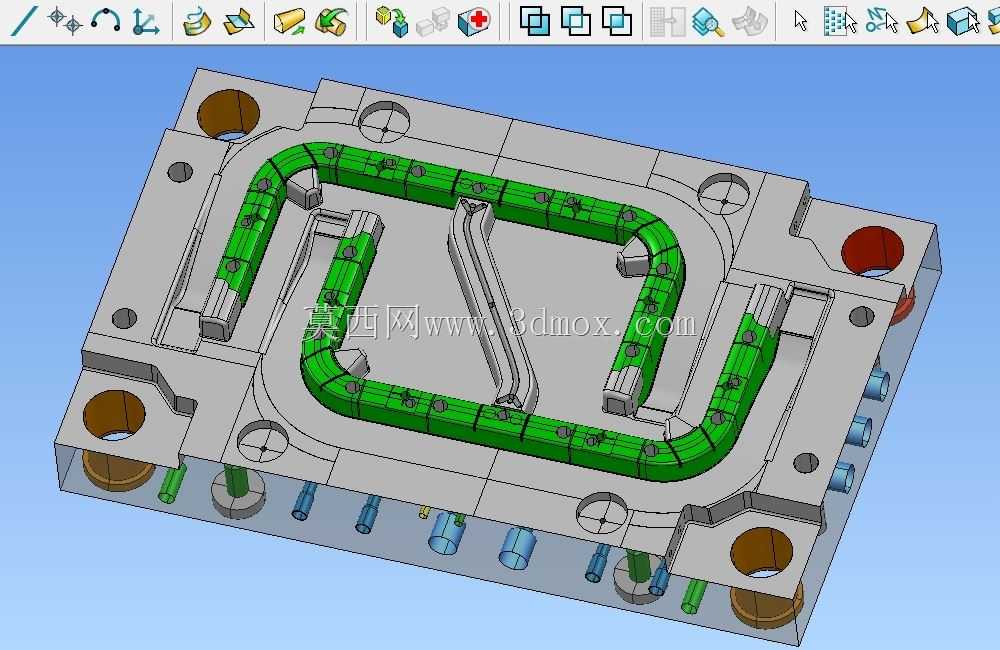

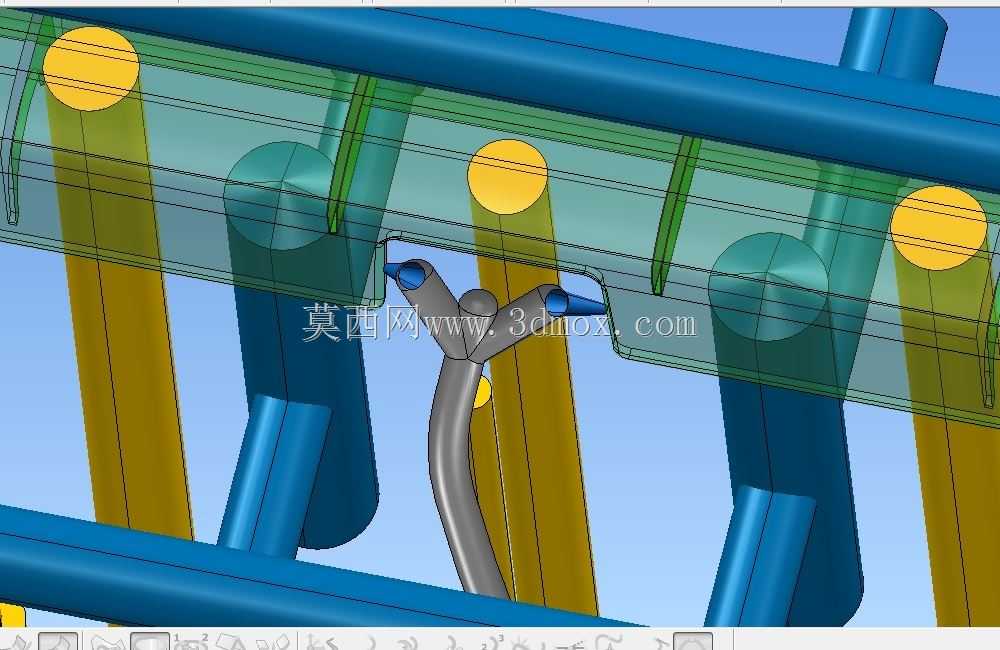

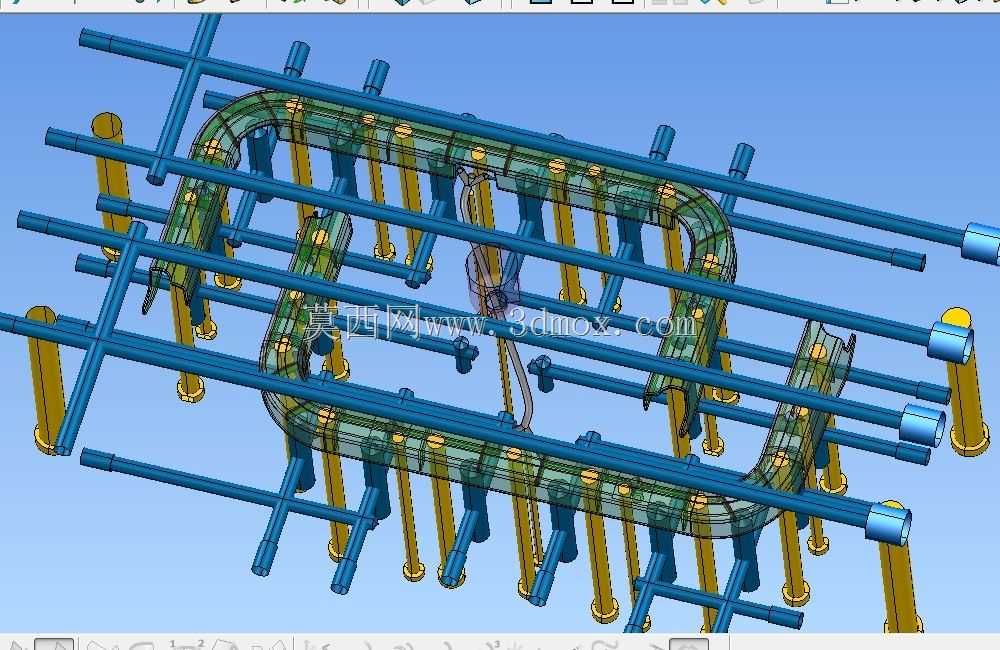

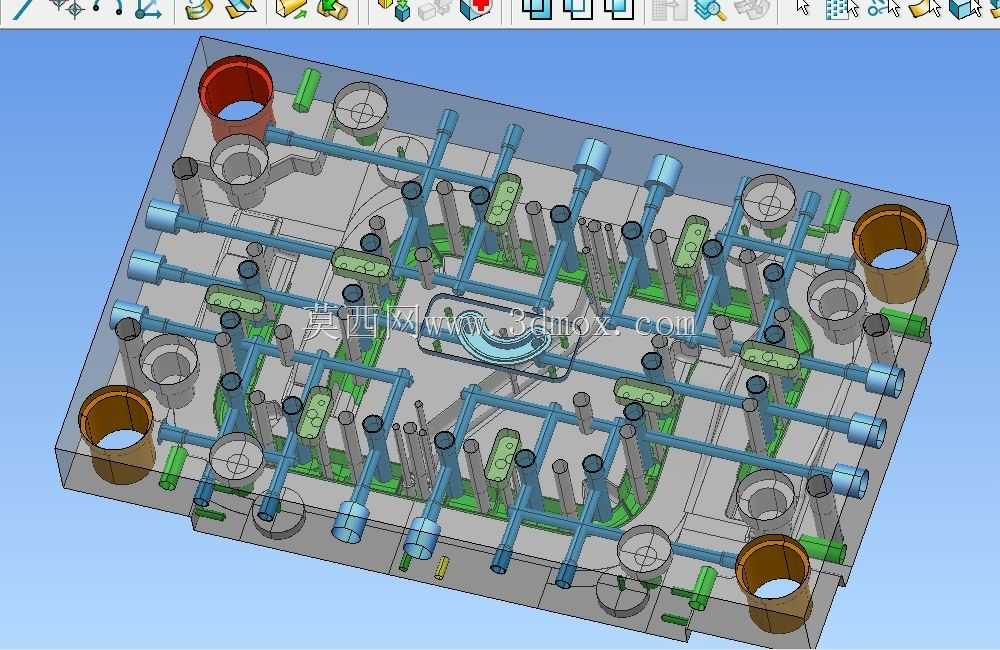

这套模具面向带弧形围边结构的篮式塑料件量产场景，主要应用于日用收纳、工业周转类塑料篮体的高精度注塑生产环节，核心作用是完成篮体弧形边框、内嵌安装位、加强筋结构的一次注塑成型，同时通过模内精整结构保证塑件成型后无需大量二次修整即可达到装配尺寸要求。从实际生产用途来看，该模具适配的篮式塑件多用于小型物料分类收纳、设备周边配件承载、轻工产品周转盛放场景，塑件本身带有连续弧形围边、均匀分布的安装通孔、局部凸起的定位卡扣结构，对成型后的尺寸一致性、表面光洁度、孔位同轴度都有较高要求，普通侧浇口模具容易在弧形边框处留下明显浇口痕迹，也难以保证长弧形结构的冷却均匀性，容易出现翘曲、缩痕、孔位偏移等成型缺陷。在产品功能特性上，这套模具针对性设置了随形排布的制冷回路，也就是模温调节冷却水路，水路完全顺着弧形围边的曲率走向布置，能够让长条形弧形型腔在注塑保压阶段获得均匀的冷却效率，避免因冷却速率不一致导致的塑件内应力残留，大幅降低成型后围边翘曲变形的概率。同时模具采用隧道式浇口结构，也就是潜伏式浇口设计，浇口进料点设置在塑件内侧非外观面，开模过程中可以自动完成浇口与塑件的切断分离，不需要人工后续修剪浇口，既提升了生产效率，也保证了塑件外表面的完整光洁度，不会留下明显的浇口修整痕迹。在设计思路层面，模具的分型面完全贴合塑件的弧形轮廓走势，针对围边上均匀分布的安装通孔，采用了精准对位的小型芯结构，每个孔位的型芯都做了定位加固处理，避免长期注塑生产过程中型芯偏移导致孔位错位；针对塑件内侧的凸起卡扣与加强筋结构，模具设置了对应的内抽芯脱模结构，保证开模时结构完整脱出不会出现拉伤。从安装边界与尺寸适配来看，模具的模架尺寸适配常规120-160吨规格的卧式注塑机安装要求，定位圈、浇口套尺寸符合通用注塑机的标准接口规格，模具的开合模行程、顶出行程都经过匹配核算，能够保证塑件顺利脱模，冷却水路的接口位置设置在模具非操作侧，符合车间常规生产的水油管路排布习惯，不需要额外改造管路即可快速上机投产。整套模具的结构设计充分考虑了量产过程中的稳定性与维护便捷性，易磨损的型芯、镶件都采用了独立镶拼结构，后续出现磨损时可以单独更换配件，不需要整体报废模仁，能够有效降低长期生产的维护成本。
