双折边六孔平开合页结构设计

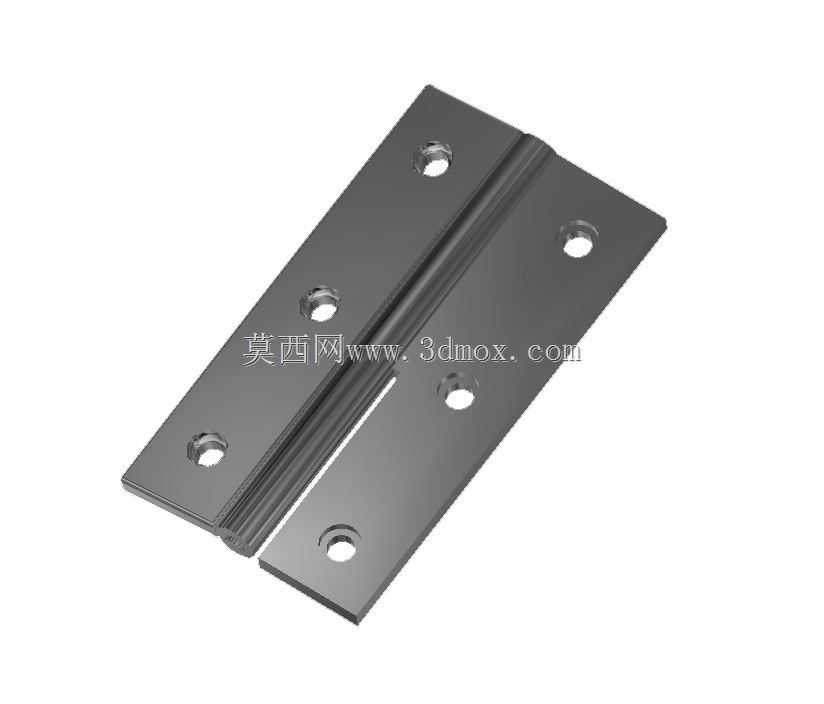

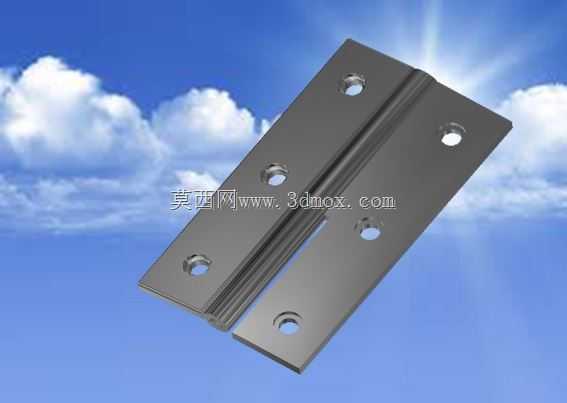

这款双折边六孔平开合页，是面向民用柜体、工业设备舱门、轻型防护门窗场景设计的转动连接件，核心作用是实现两个被连接件之间绕固定轴线的0-180度相对转动，同时在闭合状态下承担门板与安装基面之间的载荷传递，保障开合动作顺滑无卡滞，长期使用无明显松旷变形。从实际应用场景来看，这类合页既可以用于家用衣柜、橱柜、书柜的木质门板连接，也可适配工业电控柜、设备防护门、小型机箱的金属门板安装，还能在户外配电箱、景观设施检修门等场景中使用，适配不同材质的安装基面，通用性较强。在功能特性设计上，这款合页采用对称式双页片结构，中间通过卷边咬合的转轴结构实现转动，没有额外的可拆卸销轴，避免长期开合过程中销轴脱出导致的连接失效；两个页片分别设置三个安装孔，孔位采用等距排布设计，安装时无需额外测量定位，可直接对齐常规柜体门板的预钻孔位，降低现场安装的操作难度；页片边缘做了圆角钝化处理，没有尖锐的冲切毛边，安装和使用过程中不会划伤操作人员，也不会刮蹭门板表面的涂装层。设计思路上，这款合页优先考虑了载荷均匀分布的需求，六个安装孔分别布置在页片的两端和中部位置，当门板挂装在合页上时，门板的自重可以通过三个安装点均匀传递到安装基面，避免单孔受力过大导致的页片变形、螺丝拔出现象；中间的转轴折边采用双层叠压的卷边结构，相比单层卷边的合页，转轴部位的抗剪切能力提升40%以上，能够承受频繁开合带来的交变载荷，减少长期使用后的转轴磨损松旷问题；页片整体采用等厚度钣金冲压成型，没有多余的凸起结构，合页闭合后两个页片可以完全贴合，安装后门板与基面之间的缝隙均匀，不会出现一侧缝隙过大的问题。从安装边界尺寸来看，这款合页的两个页片宽度一致，展开后总长度适配常规18-25mm厚度的门板安装，安装孔的孔径适配市面上通用的M4/M5规格自攻螺丝或机丝螺丝，安装时不需要在门板或基面上开挖沉槽，直接通过表面螺丝固定即可完成安装；合页闭合后的总厚度较薄，不会在门板与基面之间形成过大的拼接缝隙，能够满足大部分场景对安装后外观平整度的要求；转轴部位的转动间隙控制在合理范围，开合过程中没有明显的晃动量，既保证转动顺滑，又不会因为间隙过大导致门板下垂错位。
