螺旋弹簧模态形变仿真分析三维结构

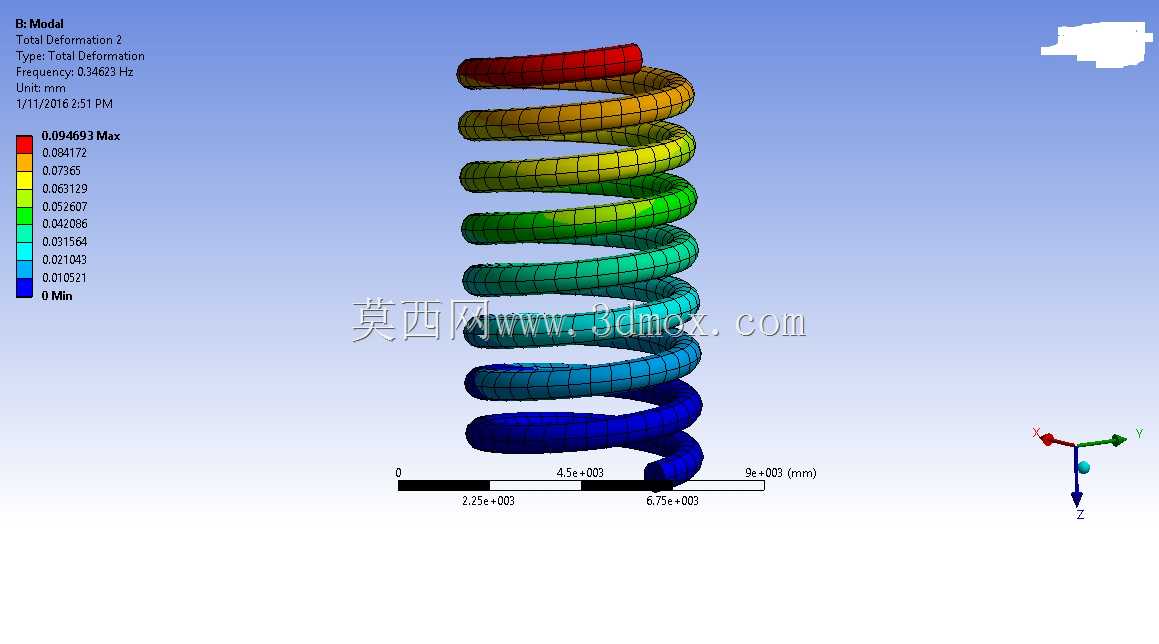

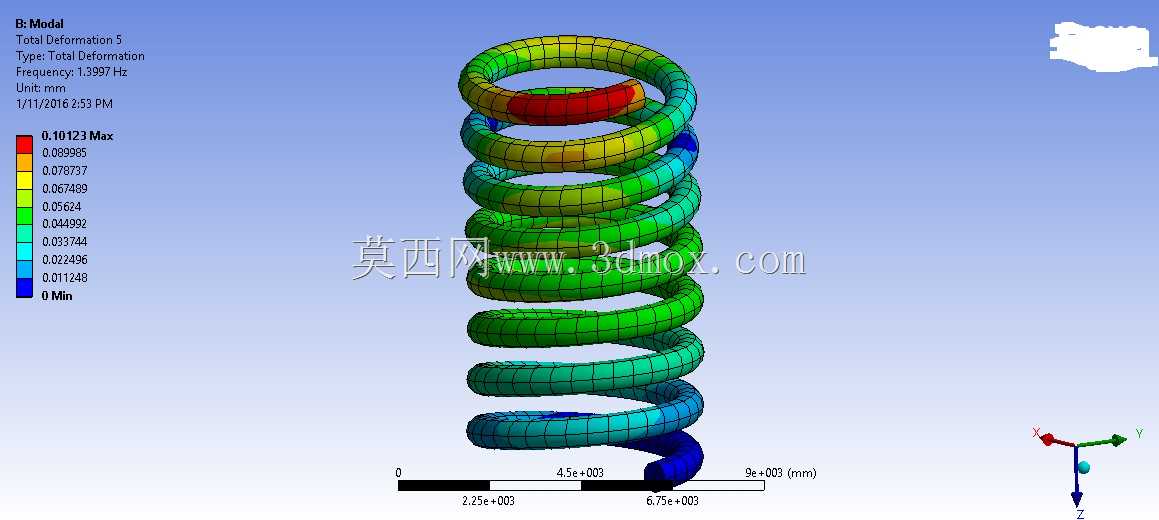

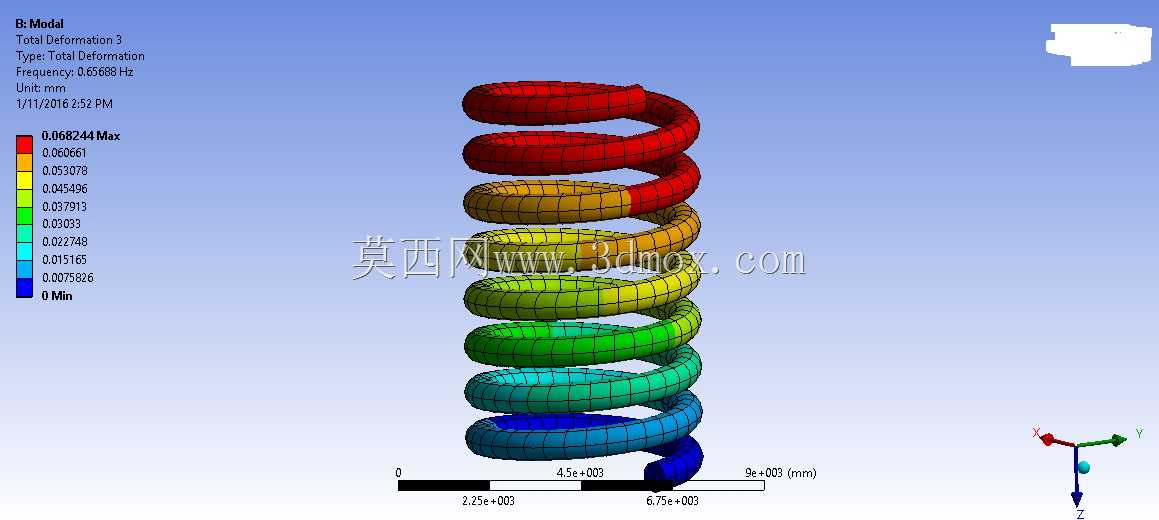

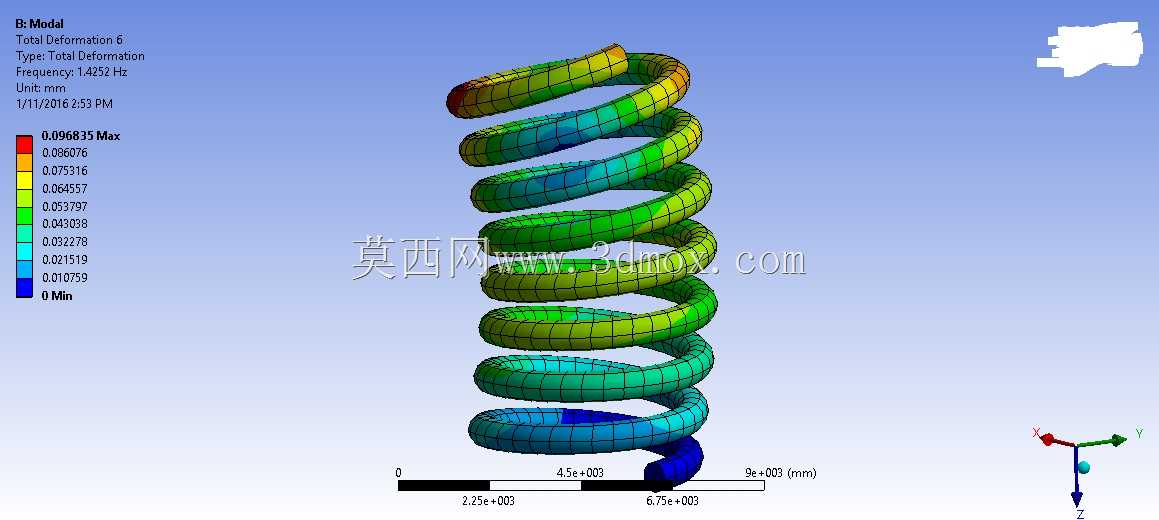

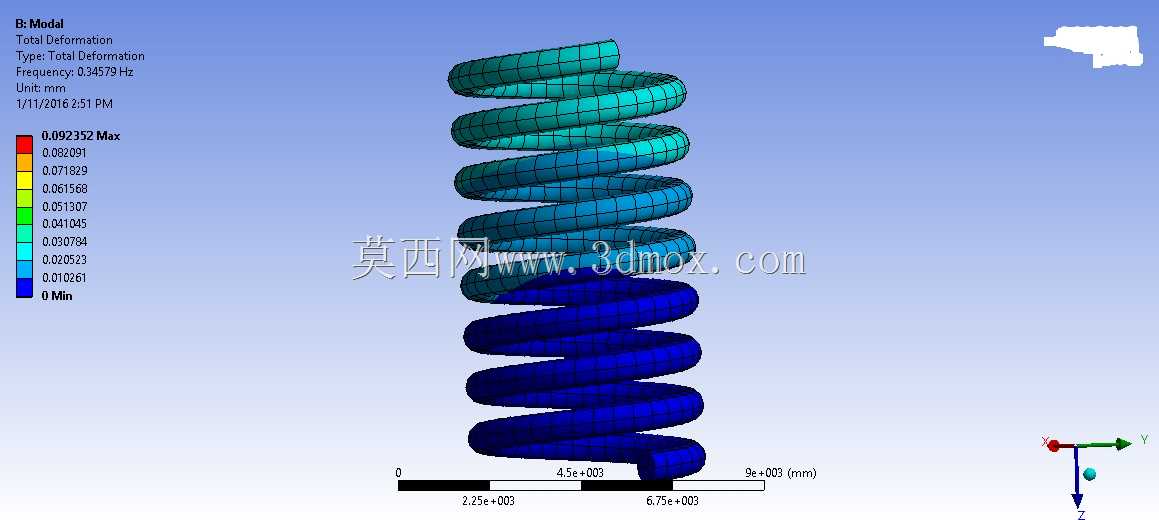

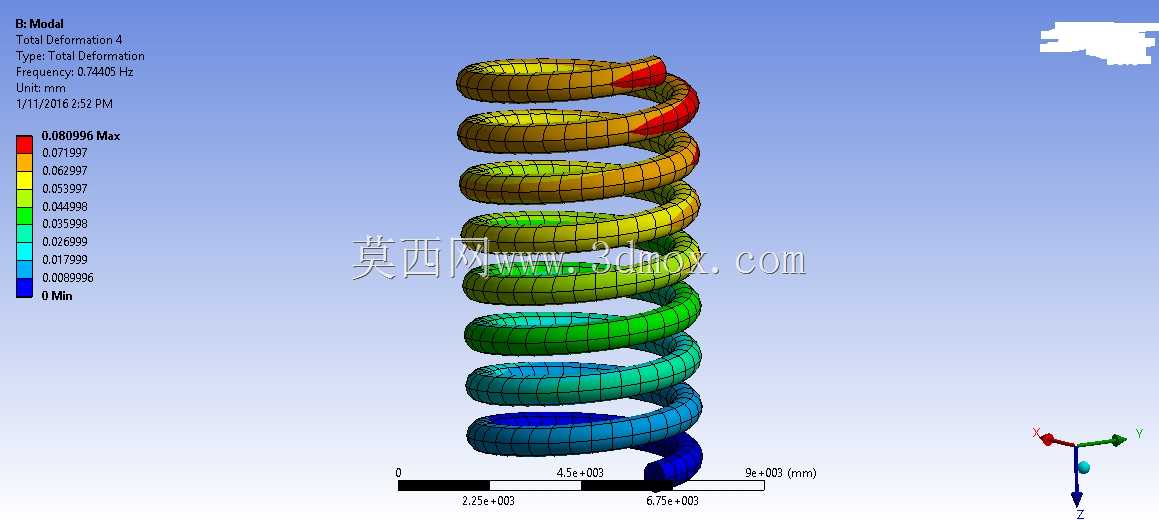

螺旋弹簧作为通用机械领域应用范围极广的弹性储能元件，广泛覆盖汽车悬架系统、工业机械缓冲机构、家电减震模块、精密仪器隔振结构等诸多场景，核心作用是通过自身弹性形变吸收冲击载荷、储存弹性势能、补偿结构位移、维持部件间的预紧作用力，是各类需要缓冲、复位、减震功能的机械结构中不可或缺的基础零件。本次呈现的螺旋弹簧仿真结构，围绕实际工况下的动态特性需求开展设计与分析，设计过程中首先结合应用场景的载荷边界确定弹簧的有效圈数、节距、中径与丝径参数，确保弹簧在额定压缩行程内不会出现并圈失效，同时预留足够的形变余量应对瞬时冲击载荷。从结构特性来看，该弹簧采用等节距圆柱螺旋构型，两端设置贴合的支撑圈以保障安装后的受力均匀性，避免工作过程中出现偏载弯折的问题，外形尺寸适配常规安装座的定位边界，端部支撑圈的磨平处理能够让弹簧与安装端面完全贴合，减少工作过程中的侧向滑移风险。模态分析作为弹簧动态特性研究的核心环节，能够清晰呈现弹簧在不同固有频率下的形变分布规律，图中展示的三阶模态总形变云图，直观呈现了该阶固有频率下弹簧各圈段的形变位移差异，从下端固定端到上端自由端的形变梯度变化清晰可辨，能够帮助设计人员识别弹簧在动态载荷下的薄弱位置，规避工作过程中共振引发的弹簧断裂、刚度失效等问题。在实际应用中，这类经过模态验证的螺旋弹簧，能够更好地适配存在周期性振动的工作场景，比如内燃机气门机构、车辆行驶悬架、工业振动设备的隔振支座等，通过提前掌握各阶模态的频率与形变特性，可以在设计阶段调整弹簧的刚度参数、结构尺寸，让弹簧的固有频率避开设备的工作激励频率区间，大幅降低共振引发的疲劳损坏概率，延长弹簧的实际使用寿命，同时保障配套设备运行的稳定性与可靠性。弹簧的整体结构设计充分考虑了实际安装的适配性，整体圆柱构型无需额外定制安装位即可适配多数常规的弹簧安装腔体，丝径与圈数的匹配经过力学仿真验证，既能够满足额定载荷下的刚度要求，也能保证动态工况下的结构强度，避免长期交变载荷下的疲劳失效问题。
