月球尘埃采样用多级筛分振动装置

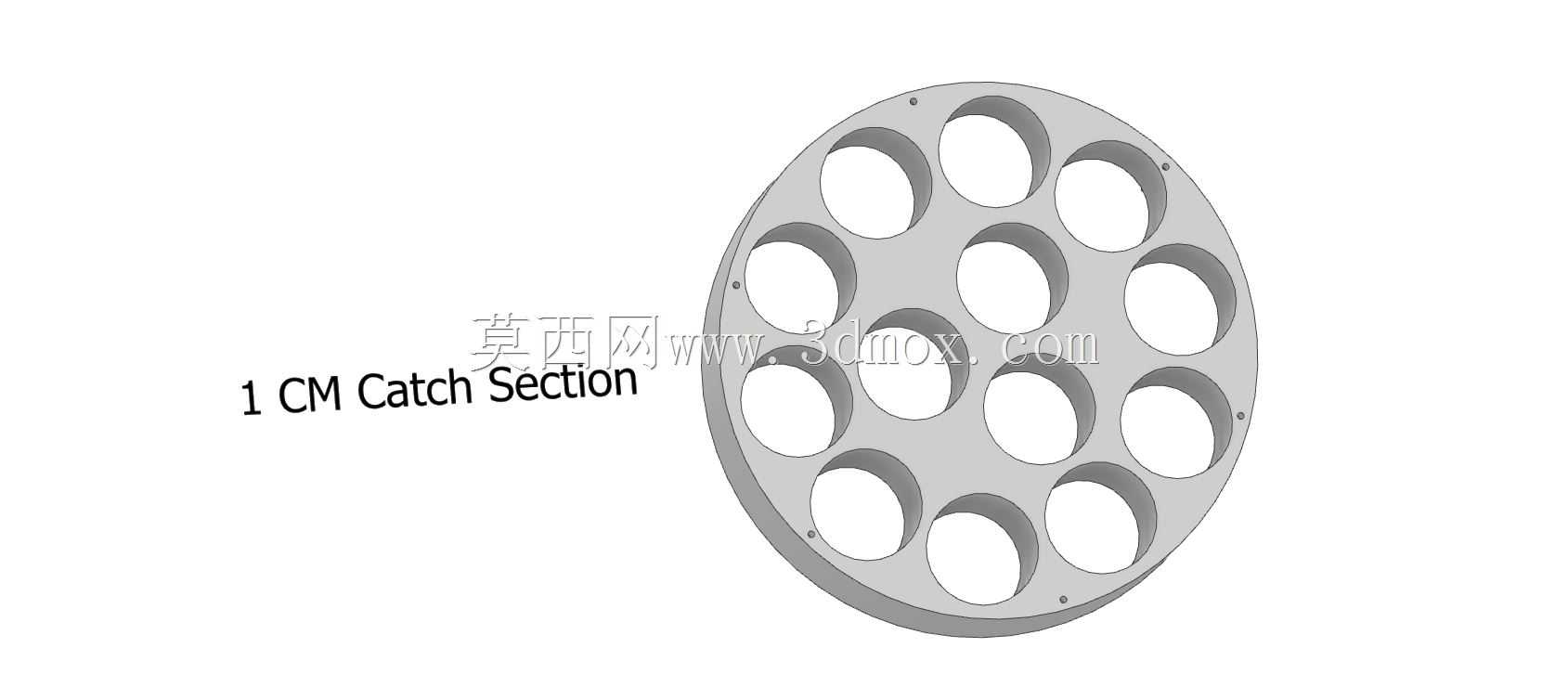

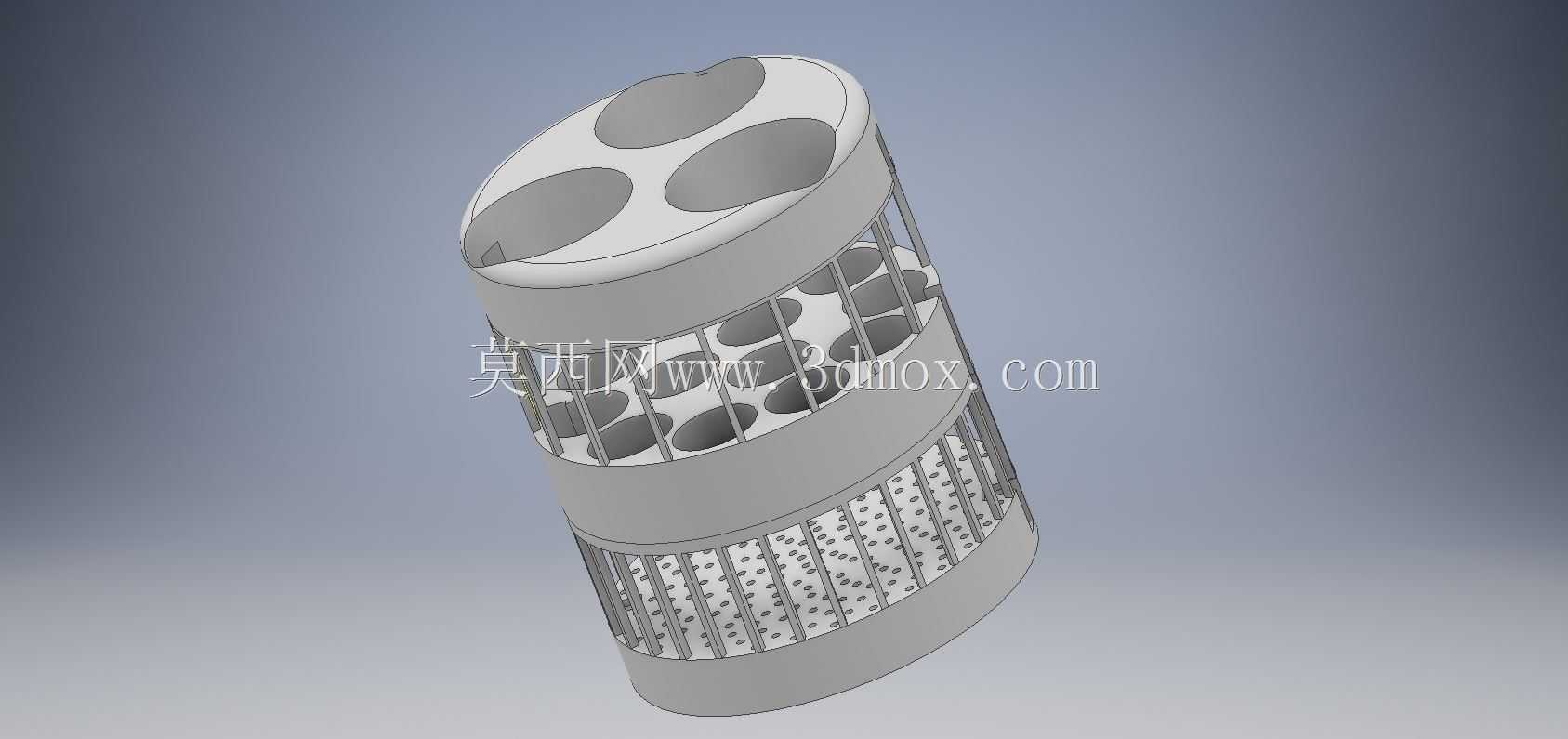

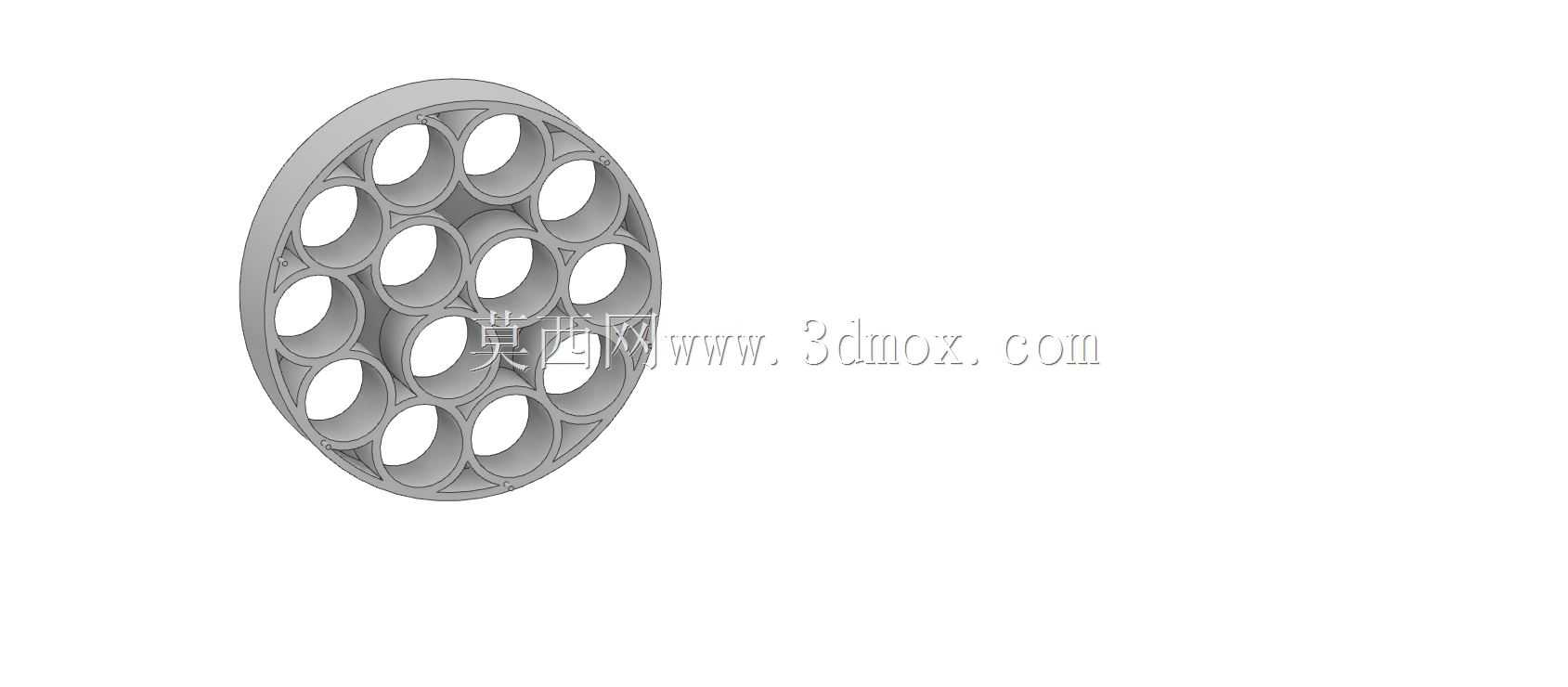

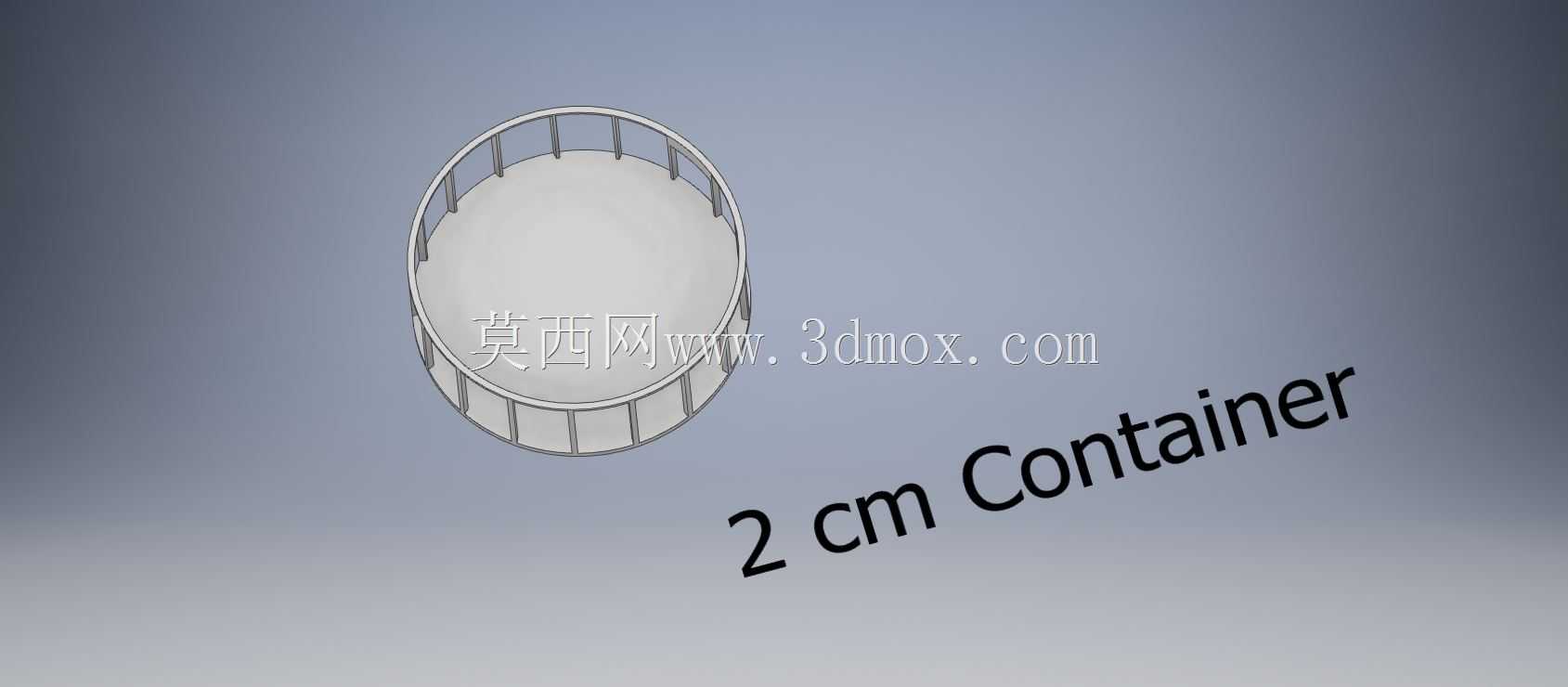

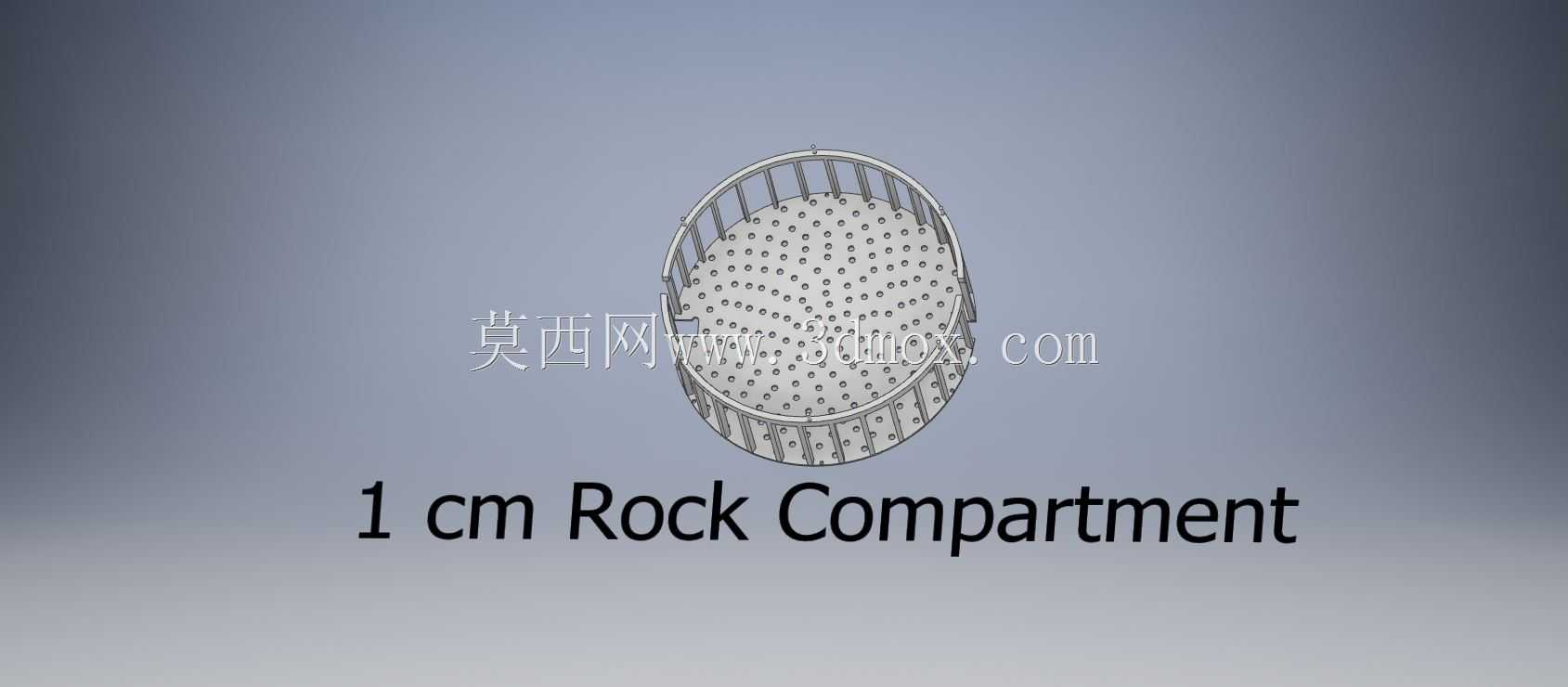

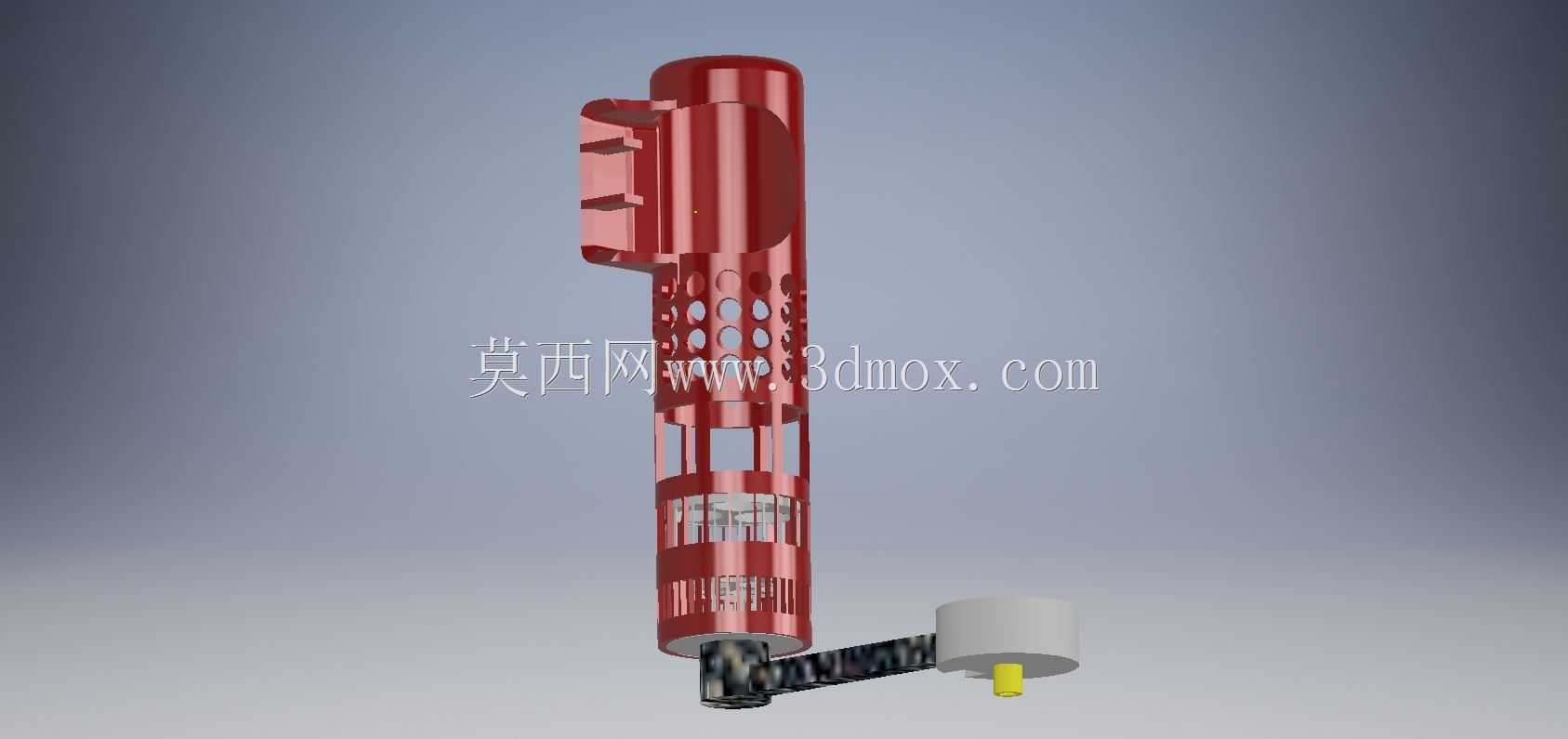

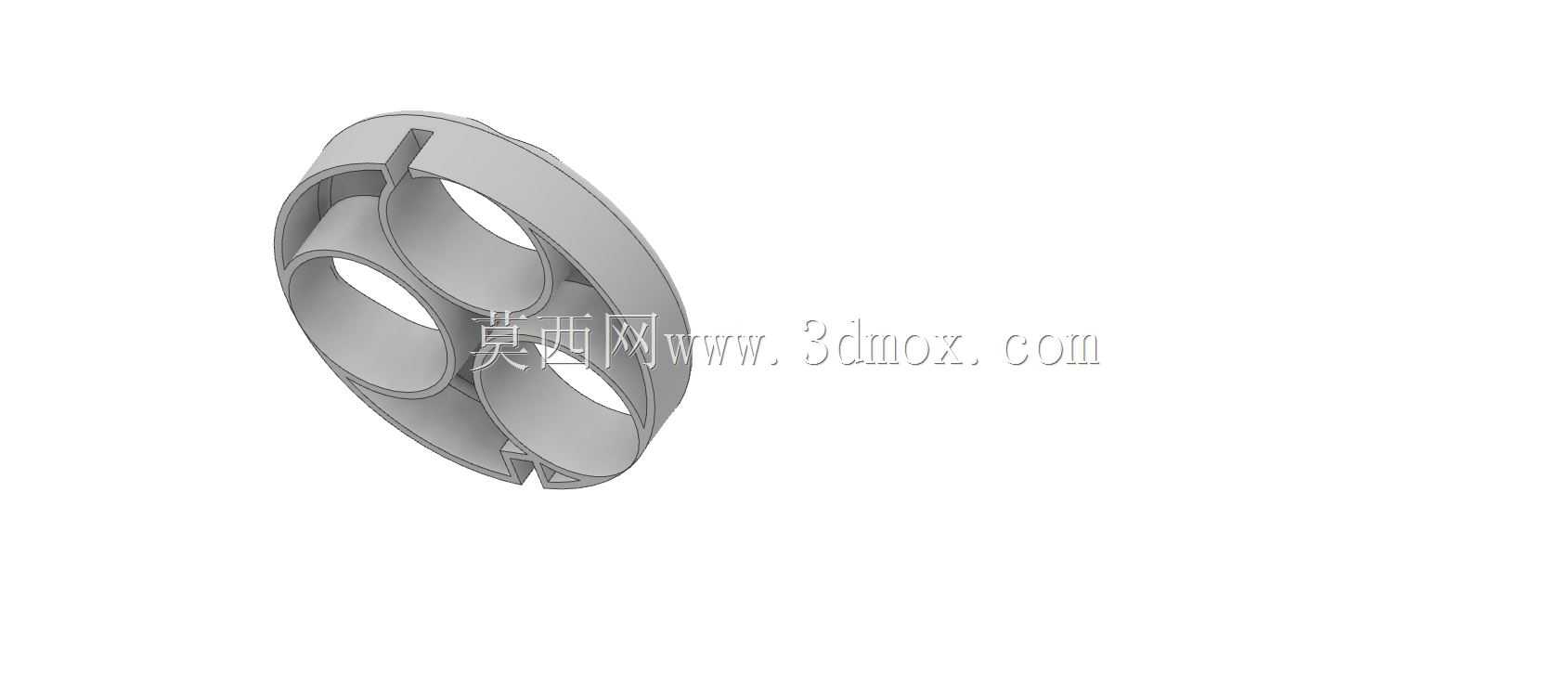

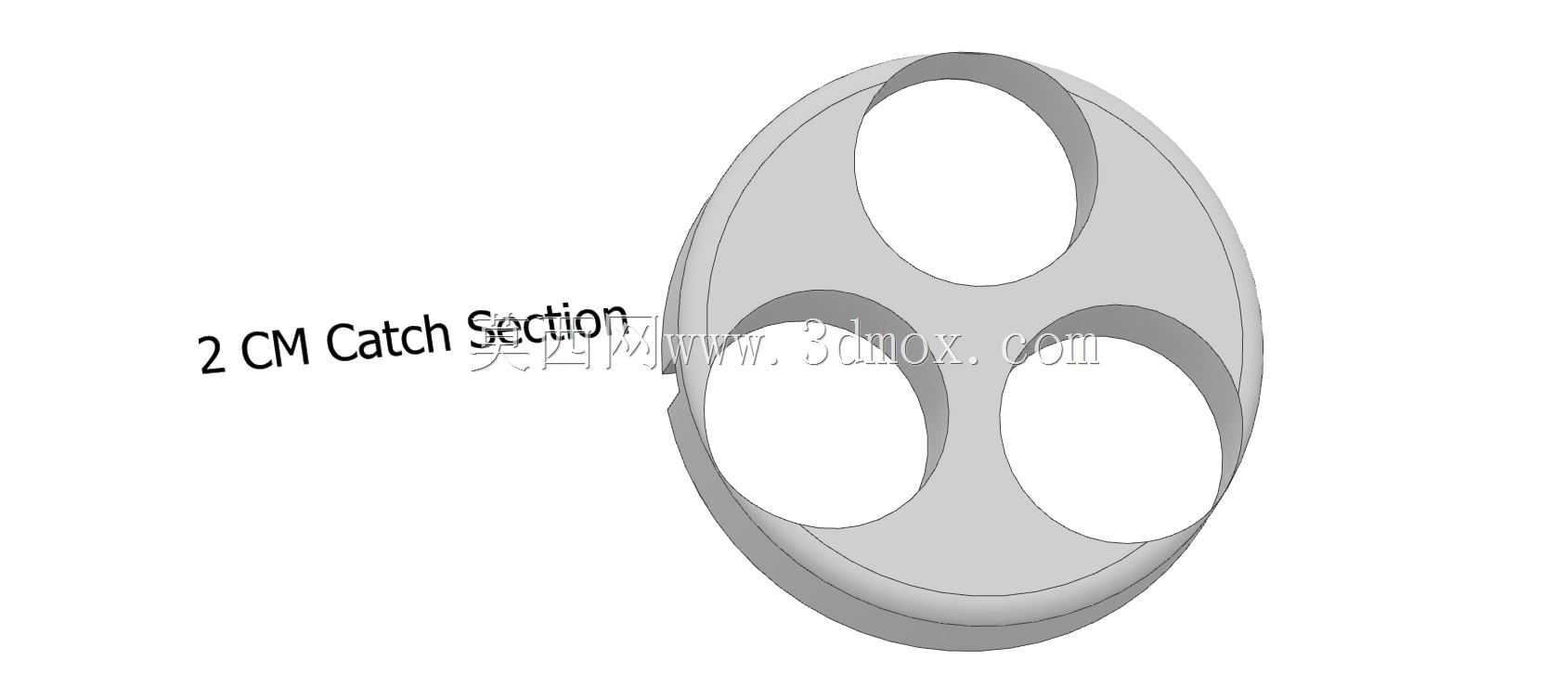

　　该装置面向地外天体无人采样任务的岩尘分级收集需求设计，核心解决低重力环境下不同粒径月岩、月尘的原位筛分与独立存储问题，适配星表采样器末端搭载的安装边界，整体采用长筒式立式布局，可直接对接采样铲的出料路径，无需额外增设转接料道，最大程度压缩采样链路的结构冗余。从功能实现逻辑来看，装置内部设置多级独立隔舱，沿筒体轴向依次排布，对应不同粒径的颗粒收集阈值，当采样铲将铲取的星表物料送入筒体顶端入口后，内置的振动发生组件带动筒体产生高频小幅圆周振动，配合低重力环境下颗粒的自然下落特性，大于筛网孔径的岩块会被第一层筛网截留，沿预设的导料斜面滑入对应大粒径岩样存储舱，符合粒径要求的尘粒则穿过筛网进入下一级筛分通道，依次完成不同粒级的物料分离。

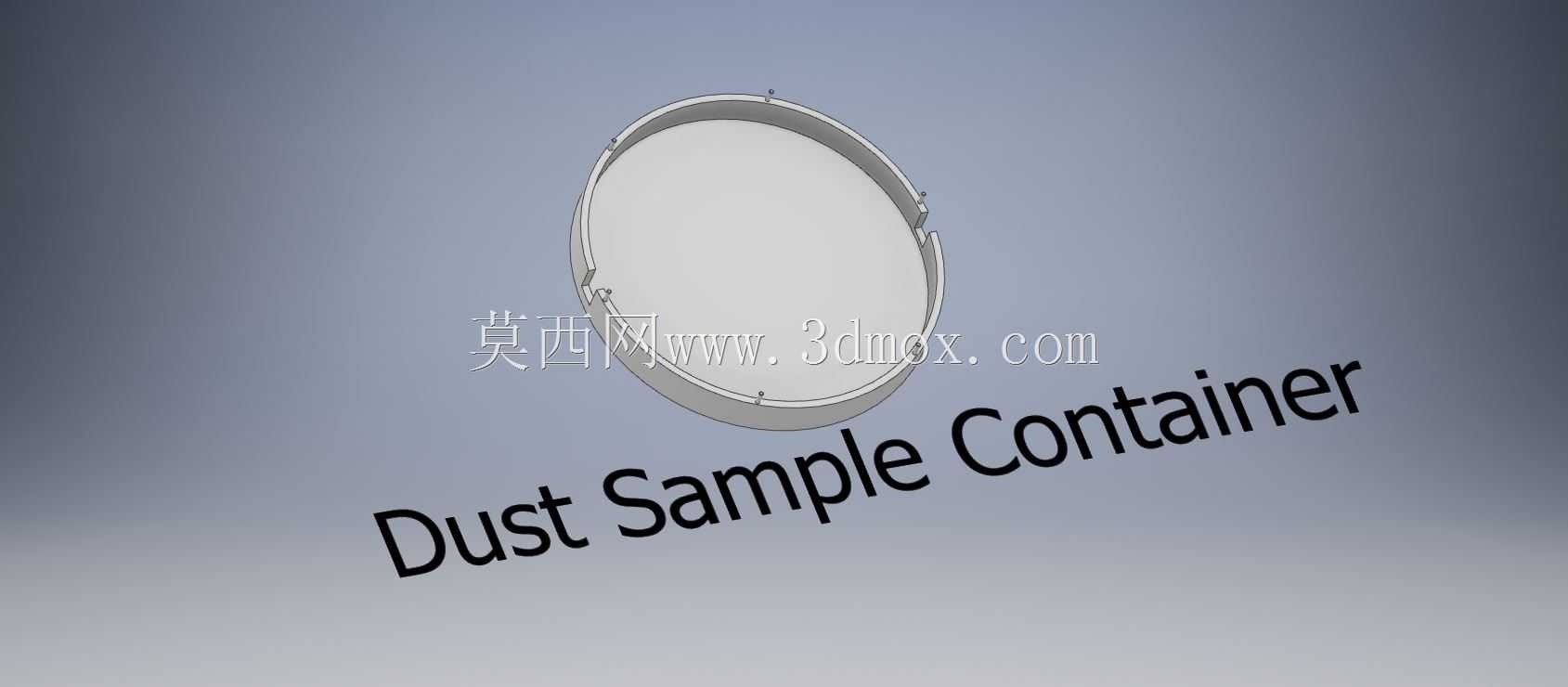

　　最底部的隔舱专门用于收集微米级月尘，该舱室设置独立的密封隔断，当舱内收集量达到设计阈值后，隔断会自动闭合，避免后续进料过程中气流扰动扬起已收集的细尘，造成样品交叉污染。筒体侧壁采用镂空式框架结构，一方面可以大幅降低整体结构重量，适配深空探测任务严苛的重量约束，另一方面镂空区域可直接作为目视检查窗口，无需额外开设观察孔，操作人员或星载相机可直接从外部观察各隔舱的物料填充状态，判断采样进度。装置的进料端设置导向扩口，可适配采样铲不同角度的卸料姿态，即使采样臂存在一定的定位误差，物料也能顺利进入筛分通道，不会出现撒漏问题。出料端设置快装接口，可直接对接样品密封封装单元，筛分完成后的各级样品无需二次转移，可直接随隔舱送入密封容器，

　　减少样品暴露在星表环境下的时间，降低样品被污染的风险。从结构设计细节来看，所有筛网均采用嵌入式安装结构，可根据不同采样任务的粒径分级需求快速更换对应目数的筛网，无需改动整体筒体结构，拓展了装置的任务适配范围。振动组件采用偏心块式驱动结构，整体集成在筒体底部，驱动轴与筒体同轴布置，振动传递路径短，能量损耗小，可在低功耗状态下维持稳定的筛分振幅，适配星载设备有限的电力供给。筒体外部的连接耳片采用一体化铣削成型，与筒体主体无焊接接缝，可承受发射阶段的强振动冲击，不会出现结构断裂失效问题。考虑到月表环境存在较大的温差变化，所有结构件均采用低膨胀系数的合金材料，筛网与筒体框架的连接位置预留热胀冷缩间隙，避免极端温度下筛网出现变形松弛，

　　影响筛分精度。装置的整体径向尺寸控制在较小范围内，可适配采样器末端的有限安装空间，轴向长度根据多级隔舱的容量需求优化，在满足单次采样量要求的前提下，尽可能缩短轴向尺寸，降低采样臂的负载力矩。在筛分工作过程中，振动参数可根据物料特性实时调整，针对粘结性较强的月尘，可适当提高振动频率，避免细尘粘附在筛网表面造成网孔堵塞；针对颗粒较大的岩块，可适当增大振幅，加快大颗粒的导料速度，提升整体筛分效率。各隔舱之间的隔断采用轻量化的翻转式结构，依靠扭簧提供闭合力，无需额外驱动元件，当隔舱内物料重量达到设定值时，物料重力克服扭簧力矩带动隔断翻转闭合，结构简单可靠，不会出现电控失效导致的隔断误动作。
