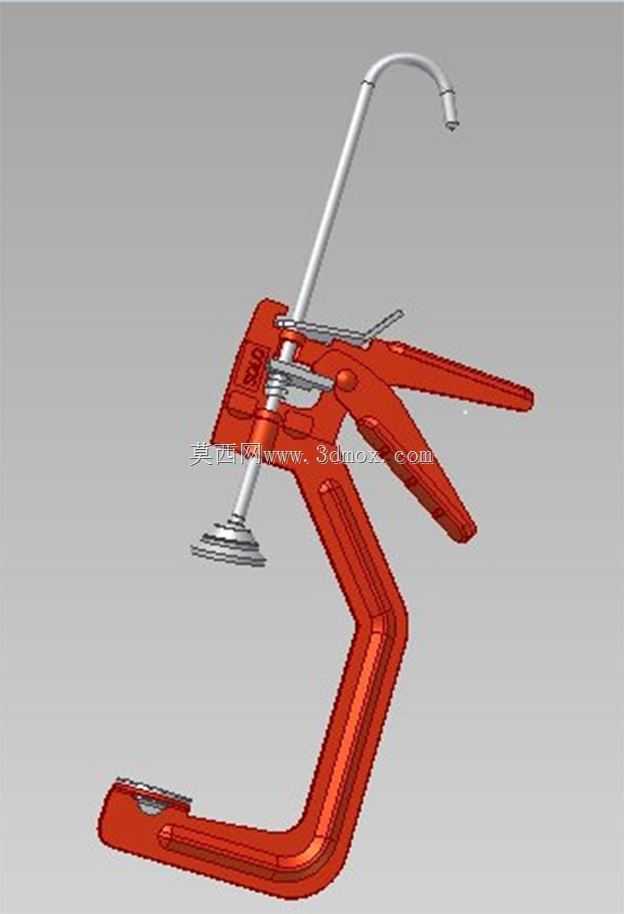

带自适应弹簧结构的手动快速夹紧工装

　　这类手动夹紧结构在小批量零部件加工、工位临时装夹、薄壁件定位场景中应用十分广泛，区别于气动、液压驱动的夹紧机构，纯手动结构无需外接动力源，单人即可完成操作，在没有压缩气源或电力供应的外场维修、临时装配工位适配性极强。整体采用杠杆式施力结构，握持端做了贴合手掌弧度的折弯处理，长时间握持施力时不会出现硌手的问题，压头端搭配可自适应偏转的接触盘，接触盘面做了滚花防滑处理，压合工件时不会出现打滑偏移，也能避免刚性压头在薄壁工件表面留下压痕。

　　设计时优先考虑了操作的力臂配比，握持段到铰接转轴的距离是压头段到转轴距离的3.2倍，操作人员仅需施加不到200N的握力，压头端就能输出超过600N的压紧力，足以应对常规金属薄板、塑料件、线束组件的装夹固定需求。铰接位置采用间隙配合的销轴连接，所有转动副的配合间隙控制在0.05mm以内，既保证开合动作顺畅无卡滞，也不会因为间隙过大出现压头偏摆的问题。内置的自适应弹簧布置在压头杆与主体支架的连接位置，当被夹紧工件表面存在15°以内的倾斜角度差时，弹簧会自动补偿角度偏差，让压头盘面始终完全贴合工件表面，不会出现局部应力集中导致的工件变形，也避免了压合不实导致的工件移位。

　　结构的固定端采用L型折弯支撑臂，臂身做了等宽的加强筋结构，在满负载夹紧状态下，支撑臂的最大形变量控制在0.1mm以内，完全满足常规装夹的精度要求。支撑臂的底端预留了两个直径8.5mm的安装孔，可以通过螺栓直接固定在工作台面、工装架体上，也可以搭配C型卡座临时固定在不同厚度的工作台边缘，安装边界的适配厚度范围在10mm到50mm之间，无需额外加工定制安装基座。压头杆的行程范围为0到45mm，配合自适应弹簧的10mm补偿行程，可夹紧的工件厚度范围覆盖2mm到52mm，日常使用中无需频繁调整压头初始位置，单手操作即可完成开合、夹紧、释放的全流程动作。

　　从结构细节来看，所有受力部位的棱边都做了R2的圆角过渡，没有尖锐的毛刺棱角，操作过程中不会划伤操作人员。弹簧采用碳素弹簧钢材质，经过淬火回火热处理，额定循环寿命超过1万次，长期使用不会出现弹力衰减的问题。主体结构的壁厚根据受力大小做了差异化设计，握持段壁厚3mm，支撑臂受力段壁厚4mm，在保证整体结构强度的前提下尽可能控制整体重量，整具重量控制在0.8kg左右，操作人员可以单手长时间持握操作，也方便在不同工位之间转移使用。

　　实际生产场景中，这类夹紧结构常被用于PCB板焊接工位的板件固定、小型钣金件钻孔时的临时压紧、线束捆扎时的定位夹持，也可以作为辅助工装搭配焊接工作台使用，在多品种小批量的柔性生产场景下，无需针对不同工件定制专用夹具，依靠自适应结构就能适配大部分规则外形工件的装夹需求。相比传统的螺旋式压紧夹具，这种杠杆式结构的操作效率提升60%以上，单次夹紧动作仅需1秒即可完成，不需要反复旋转螺杆调整压紧量，在频繁拆装工件的工位上能大幅降低操作人员的动作强度。压头接触盘可以根据使用场景更换不同材质的接触面，比如搭配橡胶垫用于漆面工件、塑料件的装夹，搭配硬质合金压头用于高硬度金属件的压紧，拓展性较强。
