支架钻孔加工专用夹具结构设计

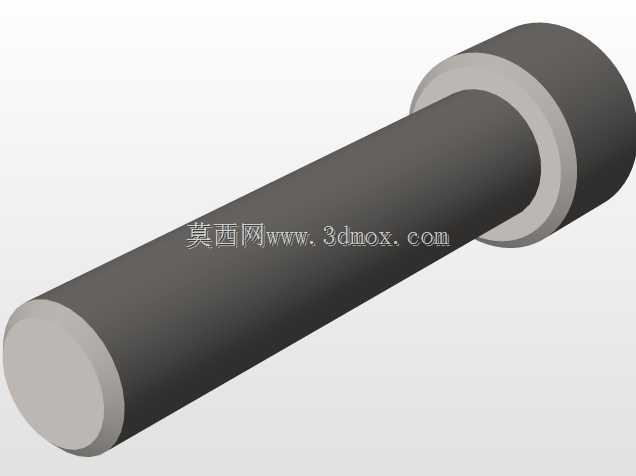

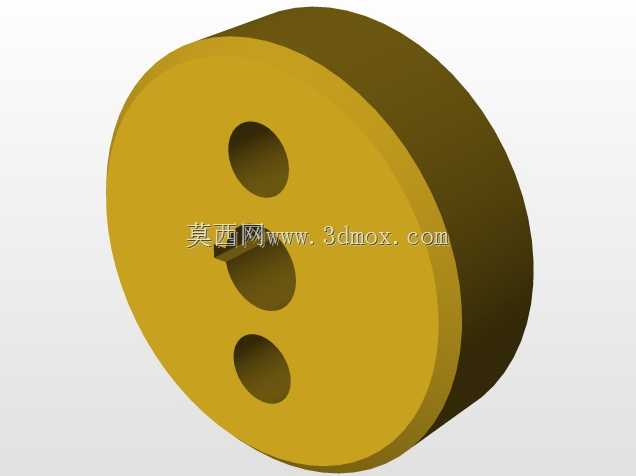

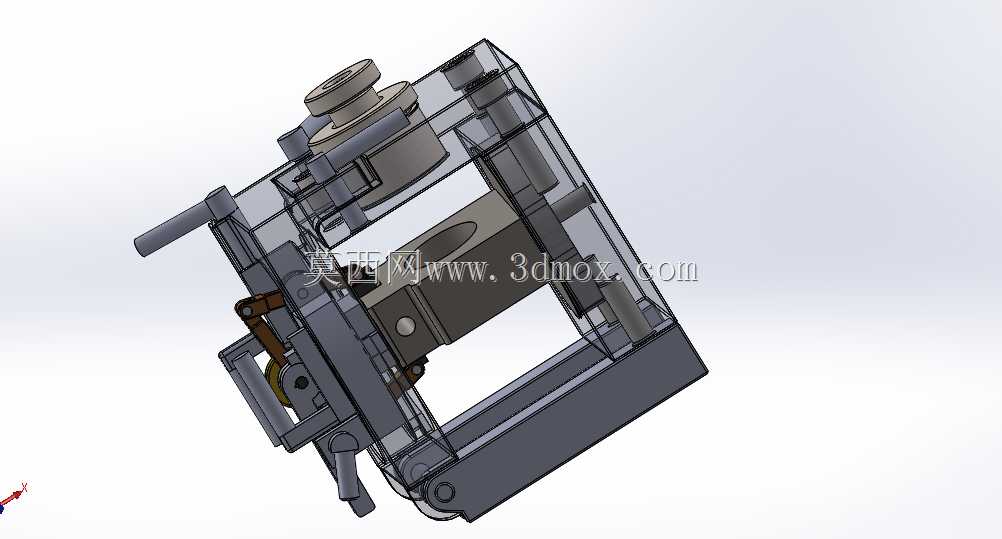

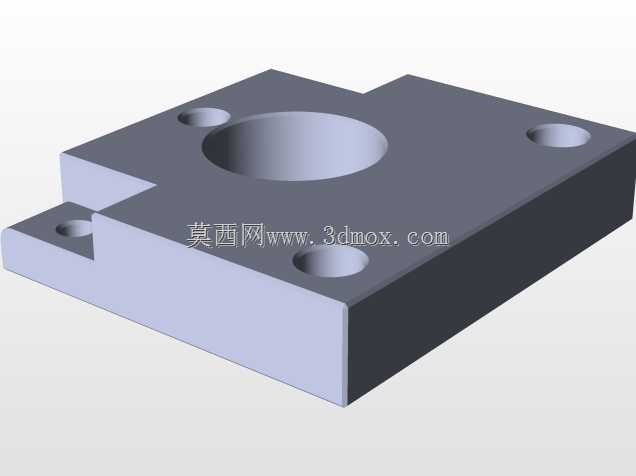

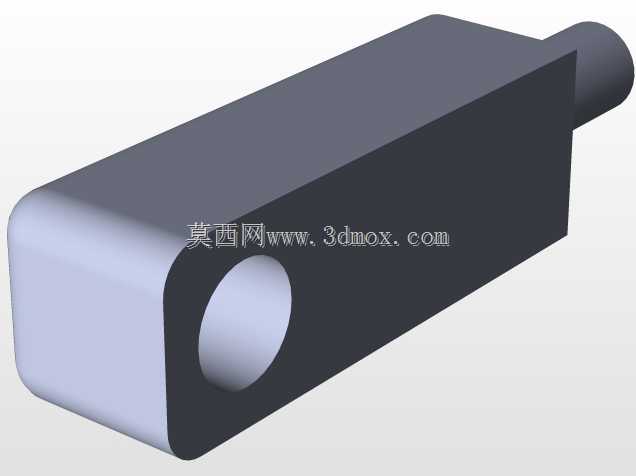

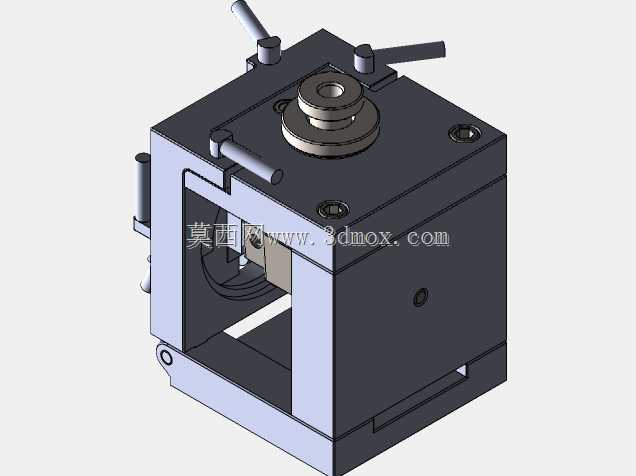

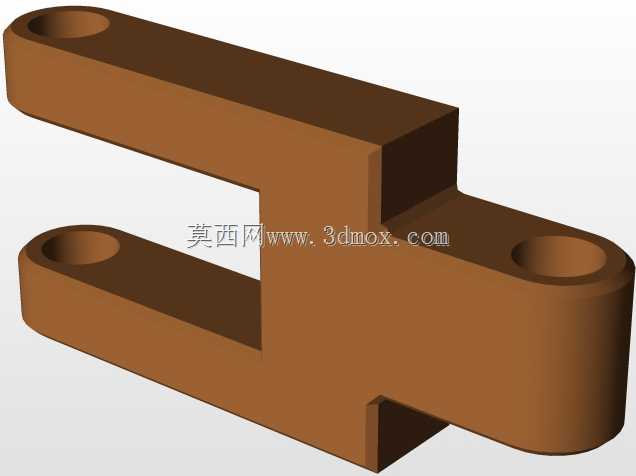

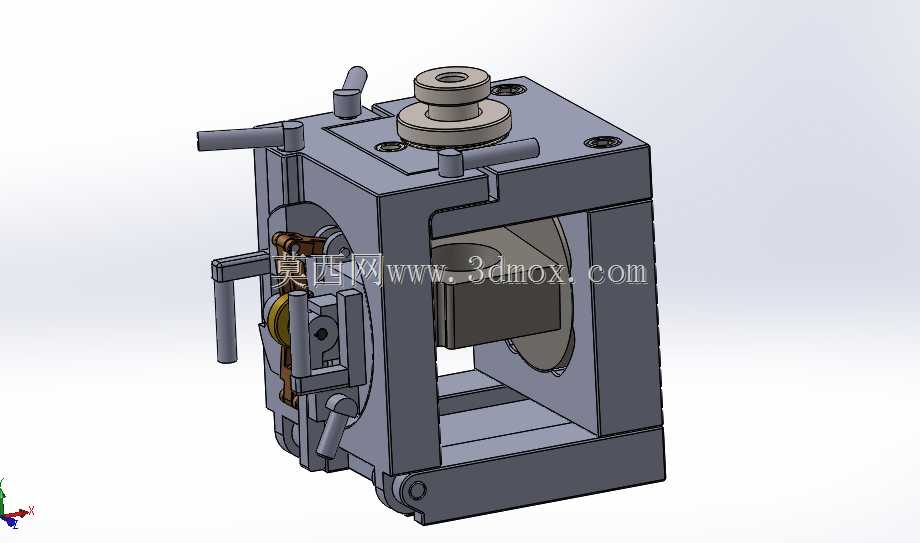

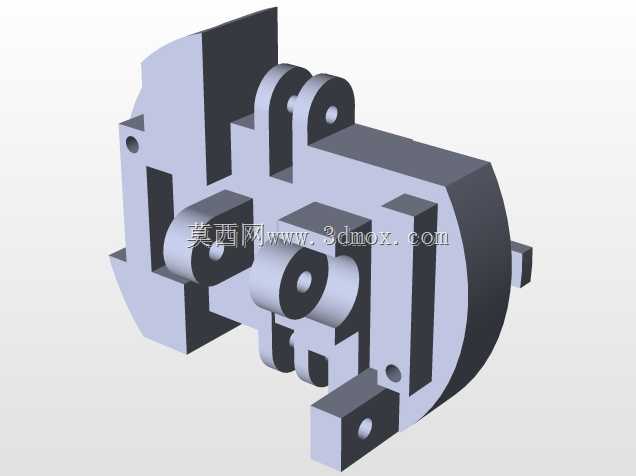

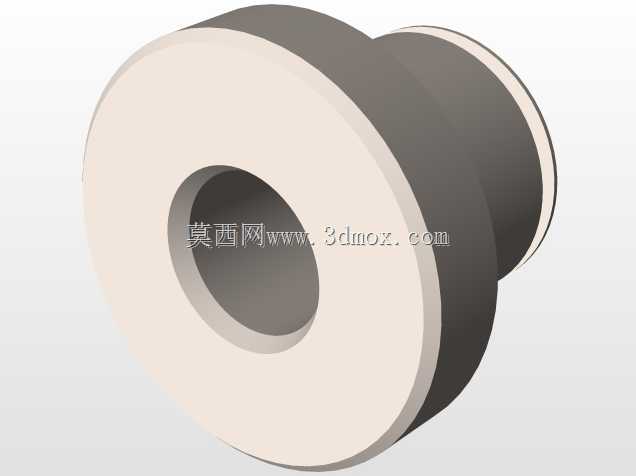

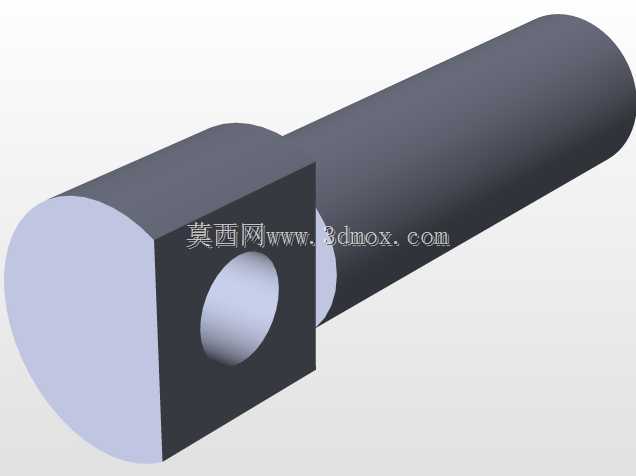

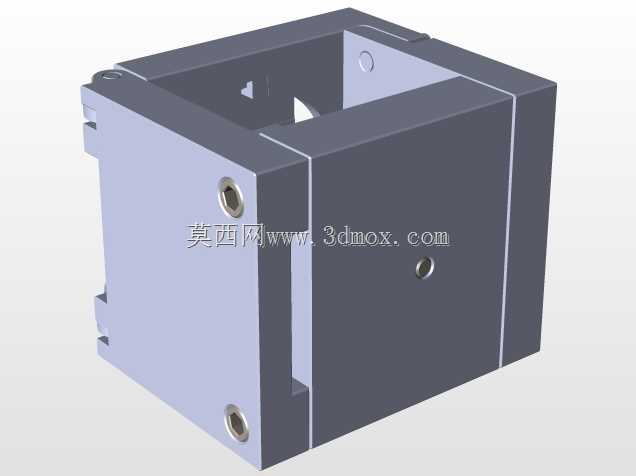

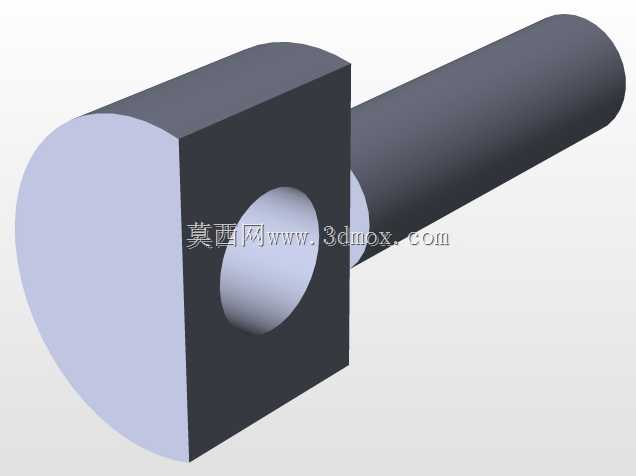

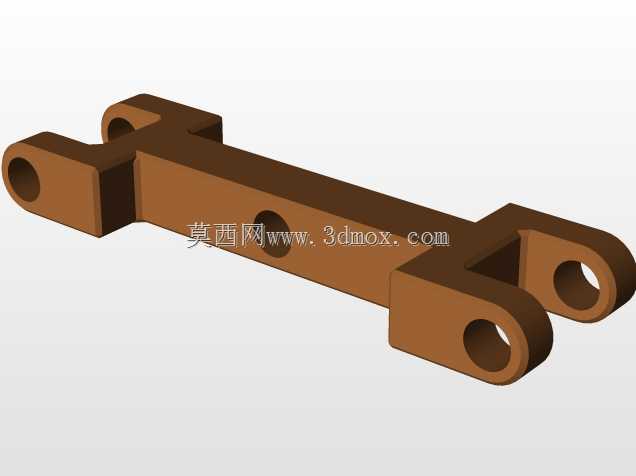

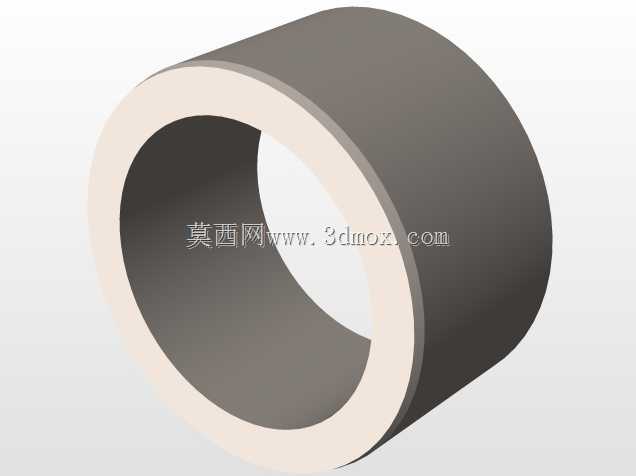

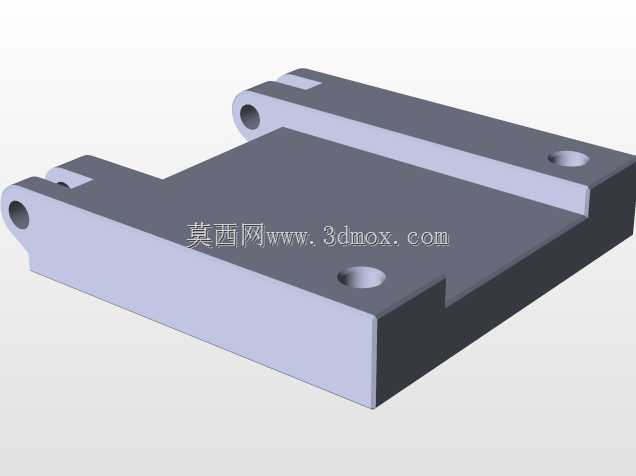

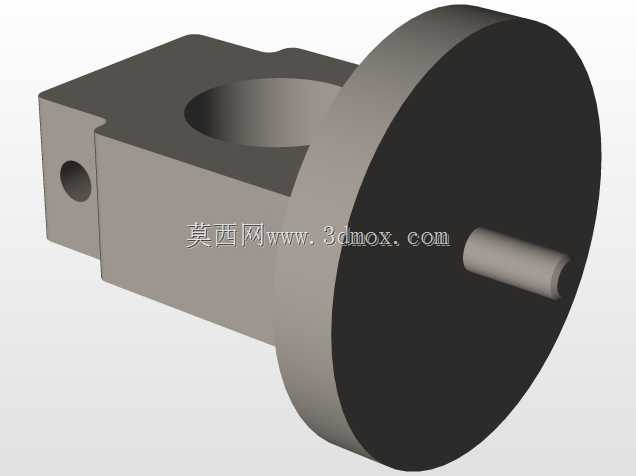

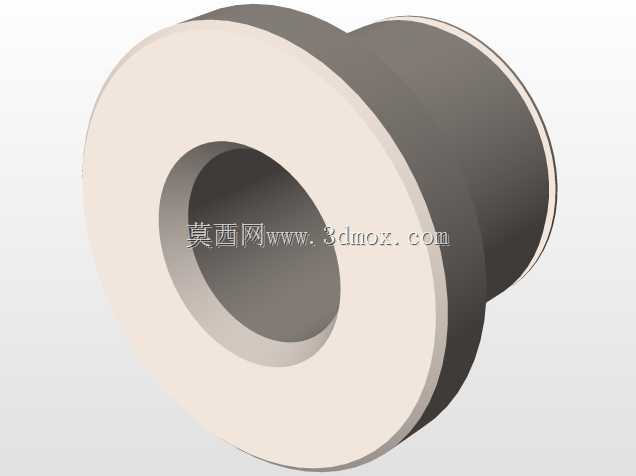

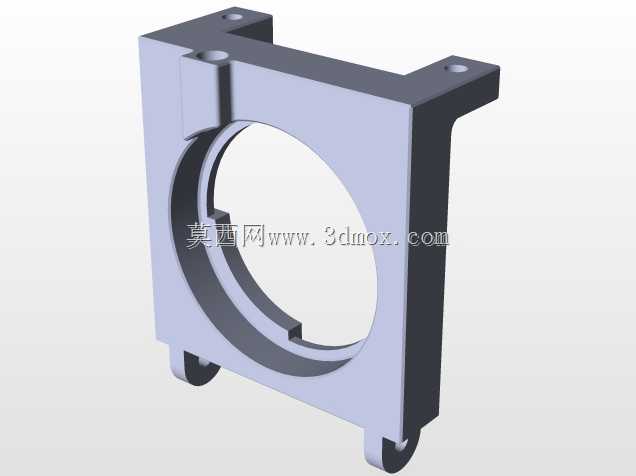

在机械零部件批量加工场景中，支架类零件的孔位加工精度直接影响后续装配的同轴度与连接可靠性，传统划线钻孔的方式不仅效率低下，还容易因人工定位偏差导致孔位超差，无法满足中小批量生产的一致性要求。这款支架钻孔夹具正是针对特定规格支架的钻孔工序开发的专用工装，主要应用于机加工车间钻床工序的工件装夹定位，可适配对应型号支架的侧面、端面多孔位同步加工需求，无需重复划线找正，大幅降低操作人员的装夹校准难度。从功能特性来看，该夹具采用框架式主体承载结构，集成了快速夹紧机构与钻套导向组件，装夹时仅需操作侧边的手柄即可完成工件的定位与锁紧，夹紧力分布均匀，不会导致薄壁支架产生装夹变形；钻套位置严格匹配支架待加工孔位的坐标要求，钻孔过程中钻头沿钻套进给，可有效避免钻头偏摆，保证孔位的位置度、垂直度公差符合设计要求，同时能减少钻头的磨损，延长刀具使用寿命。在设计思路上，这款夹具优先考虑了操作的便捷性与定位的精准性，采用一面两销的经典定位逻辑，配合可翻转的压板结构，工件取放无需完全拆卸夹紧组件，单次装夹耗时可控制在数秒内；框架式的主体结构预留了充足的排屑空间，钻孔产生的铁屑可顺着框架间隙自然下落，不会堆积在定位面影响后续装夹精度，同时结构整体刚度充足，钻孔过程中不会产生共振颤振，保障加工表面质量。从安装边界与尺寸适配来看，该夹具底座采用标准平口钳装夹尺寸设计，可直接固定在常规台式钻床、立式钻床的工作台上，无需额外制作转接板；整体外形紧凑，不会占用过多工作台空间，内部的定位型腔完全匹配对应支架的外形轮廓，可限制工件六个自由度，实现完全定位，避免加工过程中工件出现窜动。针对不同批次工件的微小尺寸公差，夹具的夹紧组件预留了微调余量，可在一定范围内适配同系列不同规格的支架钻孔需求，兼顾了专用工装的高精度与一定范围的通用性，适合支架类零件的批量钻削加工使用，能有效提升钻孔工序的加工效率，降低废品率，减少人工操作的技能要求。
