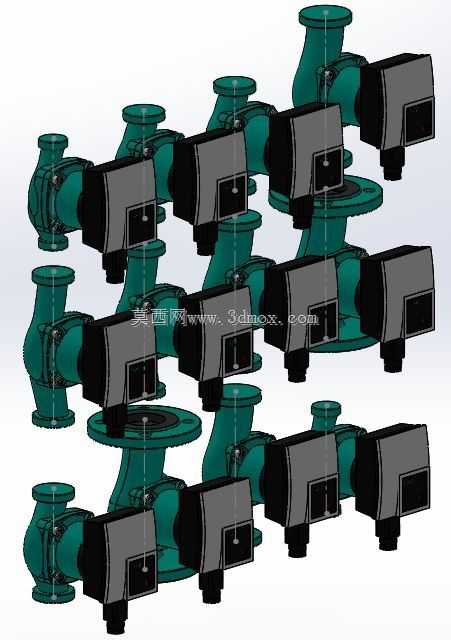

多规格皮科循环水泵集成装配结构

这套集成化的水泵结构，主要面向民用建筑冷热水循环、小型暖通系统增压、家用供水稳压等常见应用场景，覆盖了家庭采暖循环、太阳能热水增压、自来水管道稳压、小型设备冷却供水等多类实际使用需求，能够适配不同管径、不同扬程流量要求的管路布设场景，无需单独为不同工况选配零散泵体，通过同系列多规格泵体的集成化配置，可快速匹配不同管路的安装与运行需求。从实际用途来看，该系列水泵属于低噪音湿式转子循环泵范畴，运行过程中无需额外外接润滑管路，依靠输送的水体即可实现转子部位的润滑与冷却，运行震动小、噪音低，非常适合对运行静谧性有要求的民用住宅、小型商用办公场所的流体输送场景，既可以承担闭式采暖系统的热水循环驱动，也可以用于开式供水系统的末端水压提升，保障管路内流体稳定输送，避免远端出水压力不足、循环管路水流滞缓导致的采暖不均、热水出水慢等常见问题。在产品功能特性上，该系列泵体统一采用法兰对接的接口形式，泵头过流部位做了圆弧流道优化，能够减少流体在泵腔内部的涡流损耗，提升水力输送效率，降低运行能耗；配套的驱动模块采用集成式电控结构，将接线、运行状态指示、过热保护元件整合在同一壳体内部，外部无裸露接线部位，防护等级满足潮湿安装环境的使用要求，同时自带过热保护机制，当泵体出现空转、卡滞导致温度异常升高时，会自动切断供电，避免绕组烧毁，提升设备运行的可靠性。从设计思路来看，整套结构采用同系列模块化构型，所有规格的泵体均采用统一的安装接口标准、统一的驱动模块安装尺寸，仅通过调整泵腔通径、叶轮规格来实现不同流量扬程的参数覆盖，这种设计一方面能够降低生产环节的零部件开模成本，提升零部件通用率，另一方面也方便后期运维过程中的零部件替换，无需针对不同规格泵体储备大量差异化配件；同时整套模型将全系列泵体以装配构型整合，内部虚拟零件完整还原了泵体的内部装配关系，能够清晰展示叶轮、泵壳、转子、驱动模块之间的配合逻辑，方便设计人员快速调取对应规格的泵体模型完成管路系统的整体布设。在外形尺寸与安装边界上，该系列不同规格泵体的法兰接口尺寸覆盖了民用给排水、采暖系统的常用管径范围，泵体整体长度、高度随流量规格递增，安装时预留的操作空间统一按照侧边接线、轴向管路对接的要求设置，法兰对接面的螺栓孔位符合通用管路安装标准，能够直接和标准管径的水管法兰匹配对接，无需额外制作转换接头；泵体驱动模块的顶部预留了接线操作空间，安装时无需在泵体周边预留过大的拆装空间，能够有效节省管路布设的空间占用，适配狭小管井、设备夹层等安装空间受限的布设场景。
