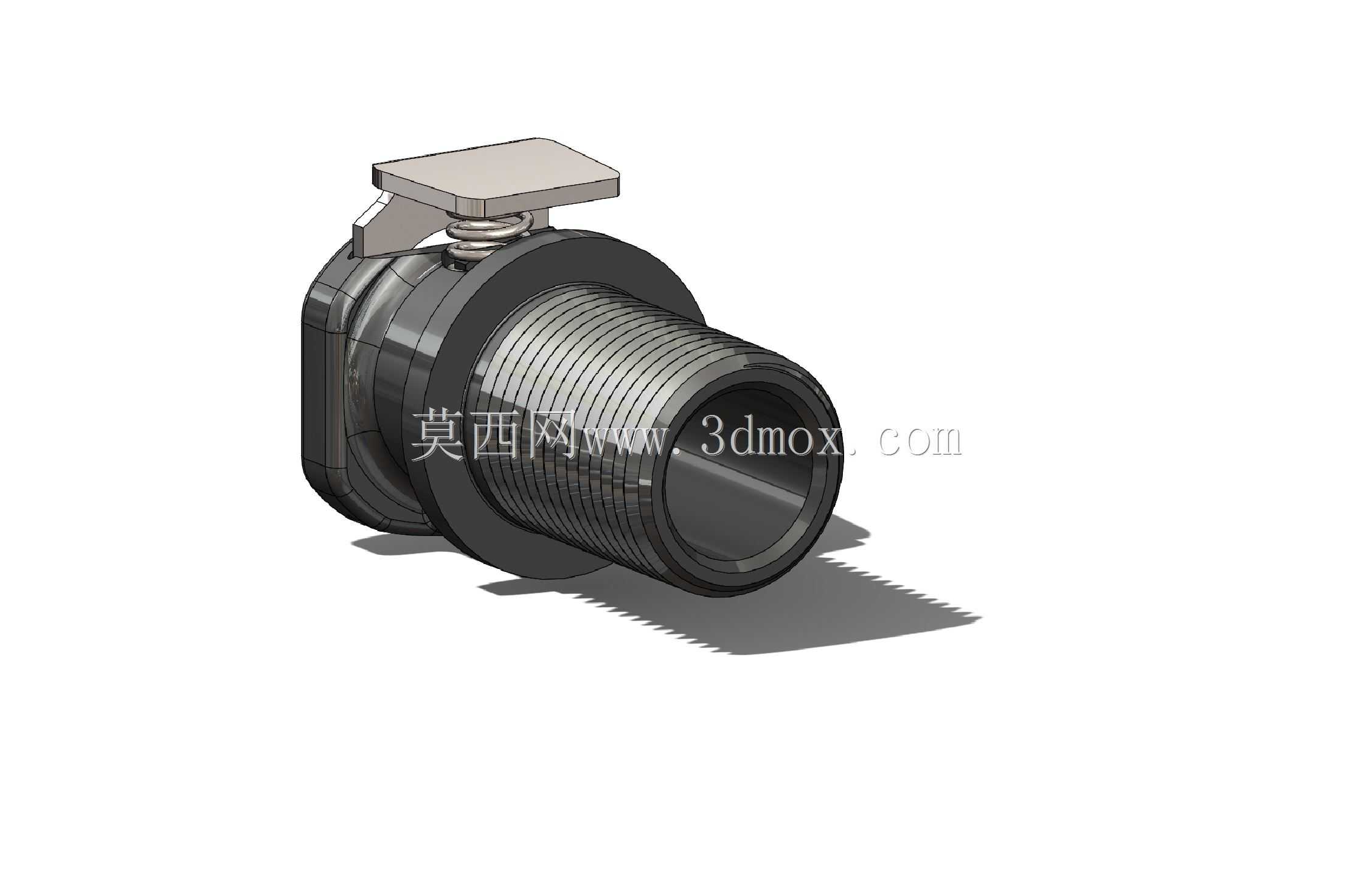

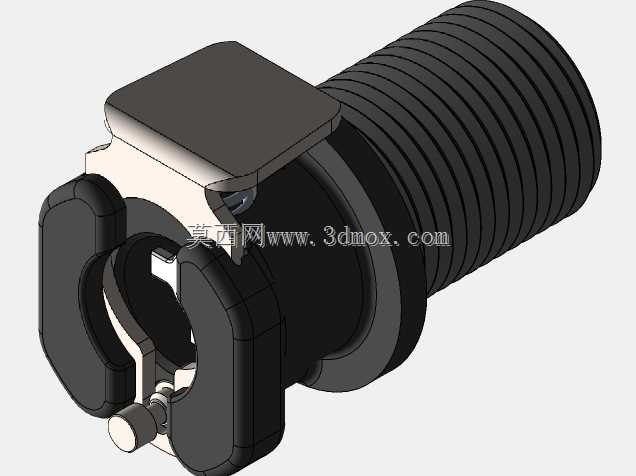

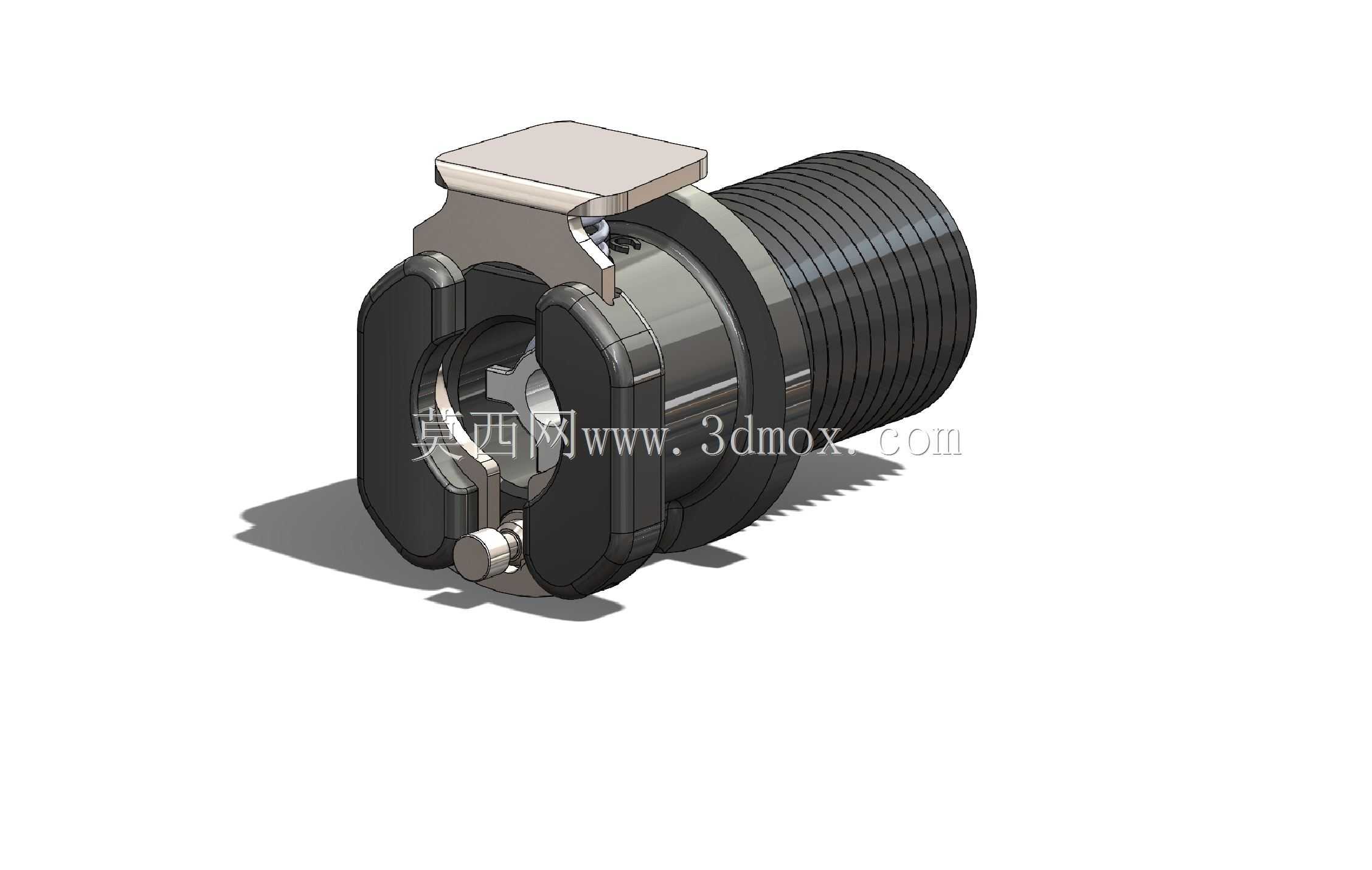

1/8规格流量面板安装式快速接头结构

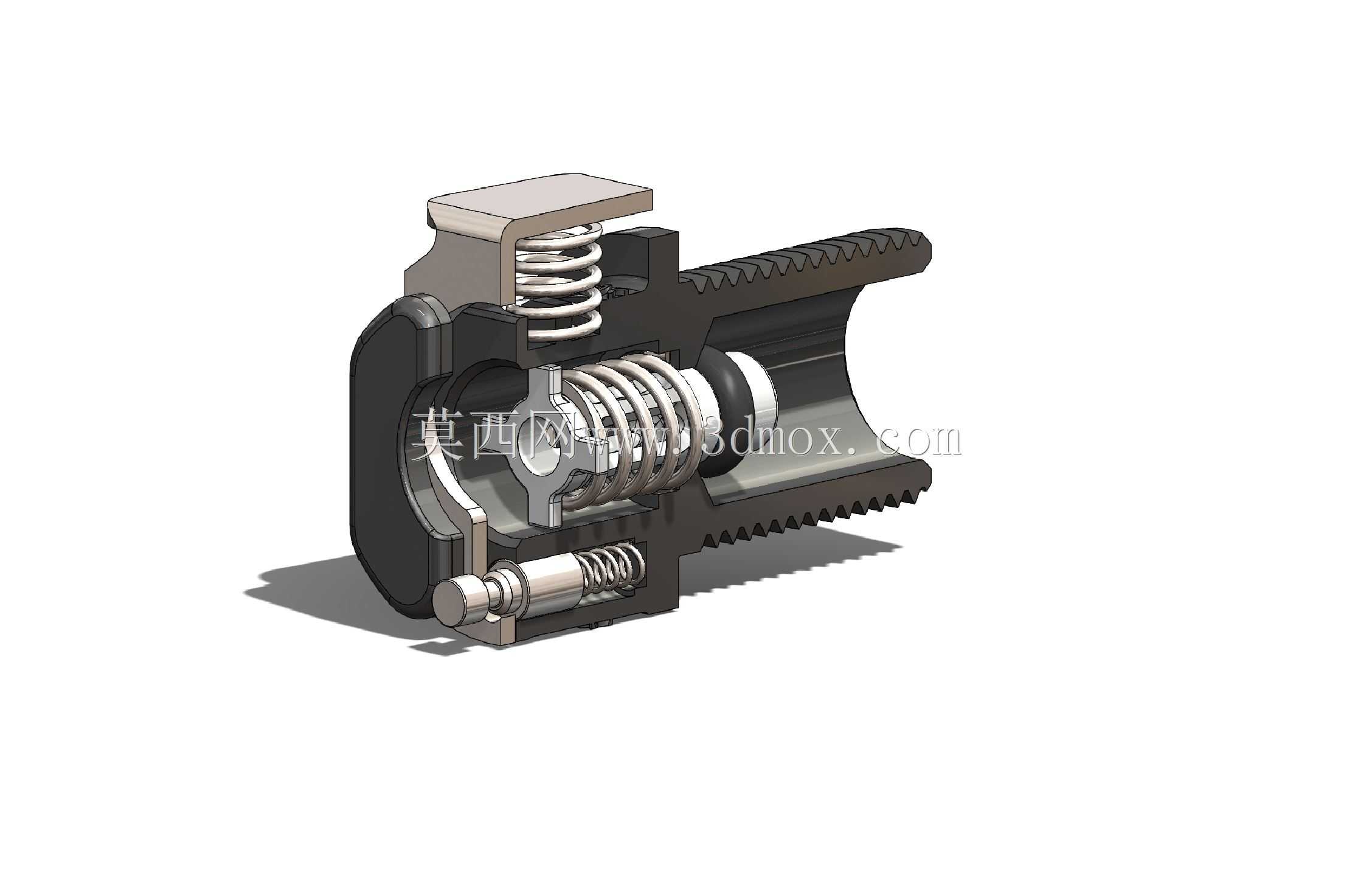

这款快速接头主要应用在工业流体控制回路的面板安装场景中，常见于气动控制机柜、小型液压测试台、实验室流体分配面板、小型工业设备的气液接驳点位，承担着流体通路快速通断、带截止防泄漏的连接作用，能够在不借助额外工具的情况下完成管路的快速对接与拆卸，大幅降低设备运维、管路切换的操作时长，同时避免管路断开时内部介质外泄造成的污染、压力损失与安全隐患。产品集成了截止阀与联轴器的双重功能，对接时内部阀芯会被对接端顶开，自动打通流体通路，断开时阀芯在内部弹簧的复位作用力下自动密封截止，无需额外操作阀门即可实现通路的自动封闭，密封结构采用多道径向密封设计，能够适配低压气动、低压轻质液压流体的传输需求，在常规工业工况下可耐受一定范围的工作压力，不会出现渗漏、串压的问题。设计过程中优先考虑了面板安装的适配性，接头主体设置有标准的外螺纹安装段与锁紧定位结构，可直接穿过面板预留的标准安装孔，通过锁紧螺母从面板背面完成固定，安装后接头外露端与面板表面齐平度可控，不会突出过多占用面板外部操作空间，也不会凹陷过深导致对接操作不便。内部流道采用平滑过渡设计，尽可能降低流体通过时的压损，避免流道直角转折造成的紊流、噪音与流量衰减问题，内部弹簧的弹力经过匹配调校，既能够保证断开状态下阀芯密封的压紧力足够，不会因为管路内部压力波动出现密封失效，也不会因为弹力过大导致对接操作需要施加过大的作用力，单手即可完成常规的对接插拔操作。接头的整体外形采用紧凑化设计，径向尺寸适配1/8规格管路的通流需求，轴向安装长度经过优化，不会在面板背面占用过多的柜内空间，适配厚度在1到5毫米区间的常规设备面板安装，外部插拔端设置有防滑的滚花结构，在佩戴常规劳保手套的情况下也能够顺利完成对接锁紧操作，内部的锁止结构采用钢珠卡位设计，对接到位后会自动卡入对接接头的卡位槽，避免管路受拉时意外脱开，需要断开时只需拉动外部滑套即可解除钢珠锁止，顺畅拔出对接端。
