树莓派Zero单板计算机结构设计

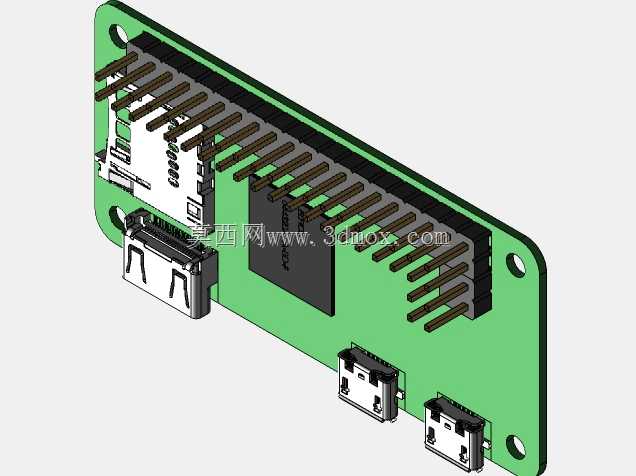

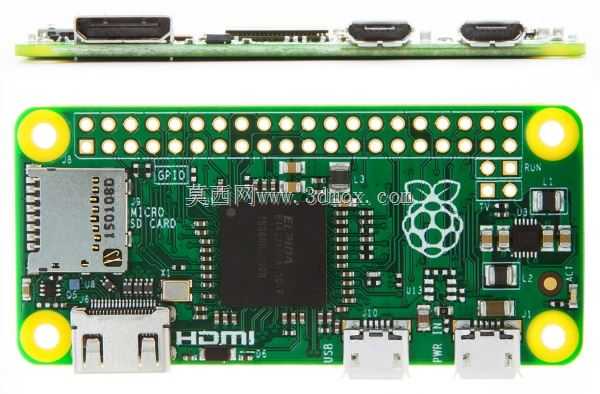

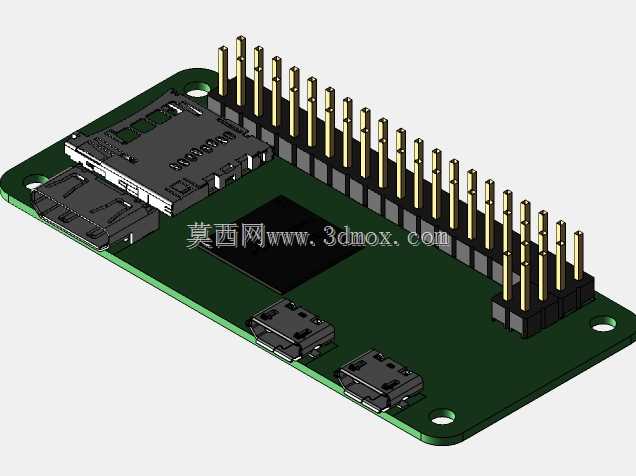

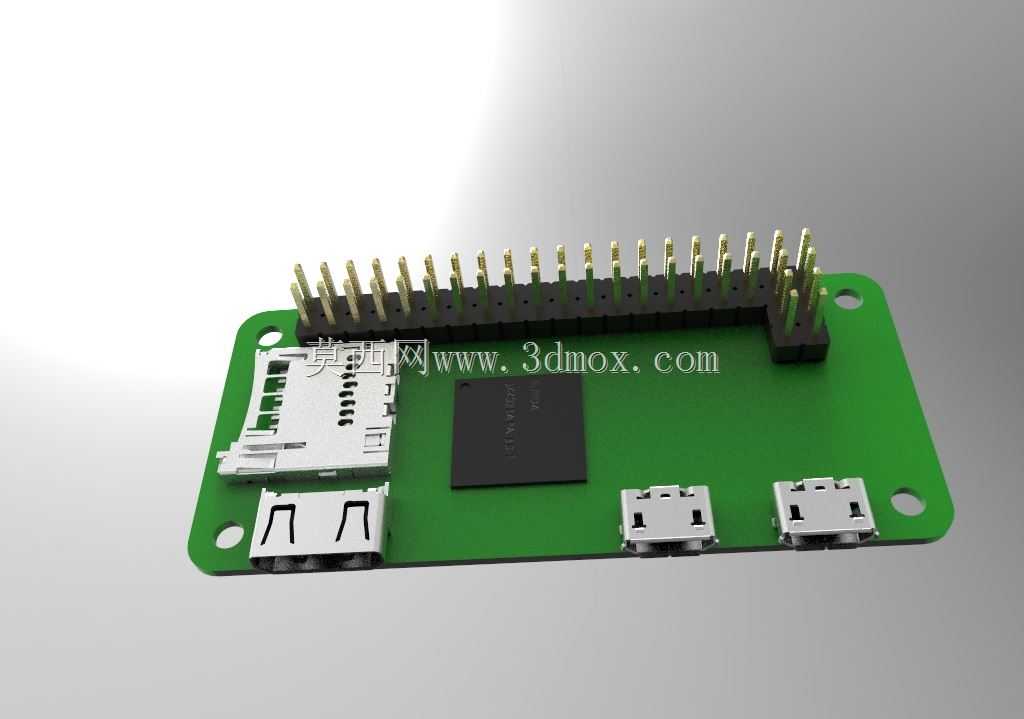

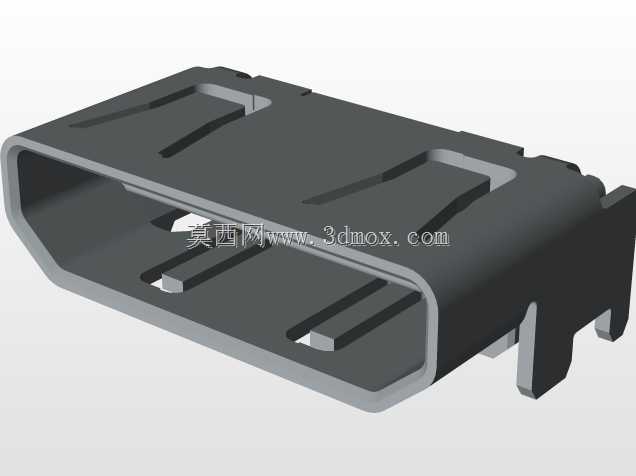

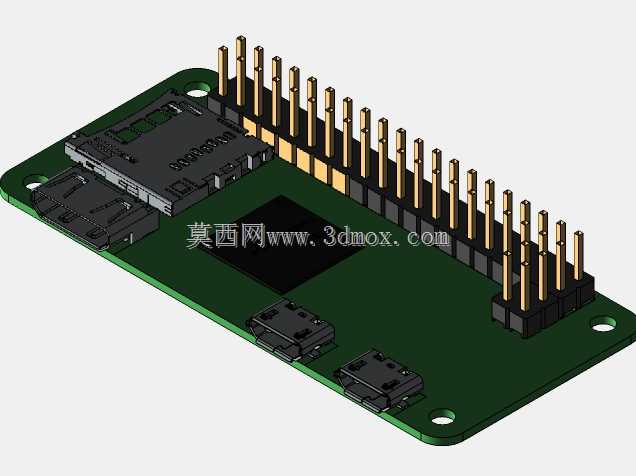

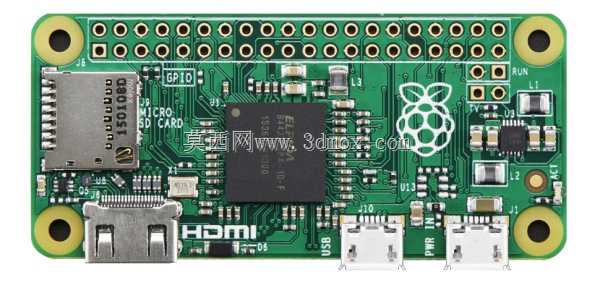

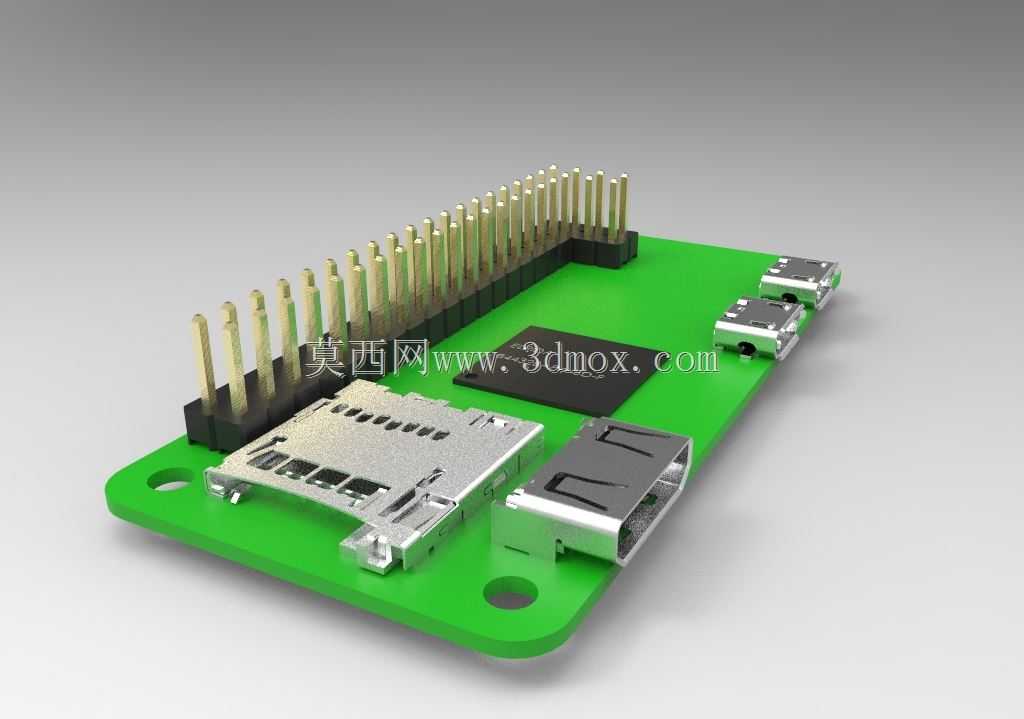

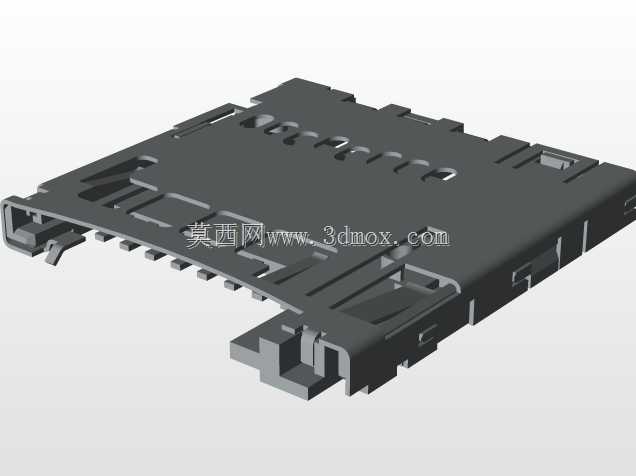

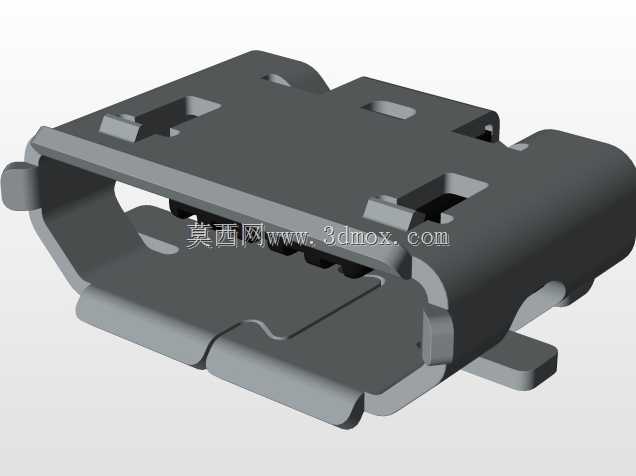

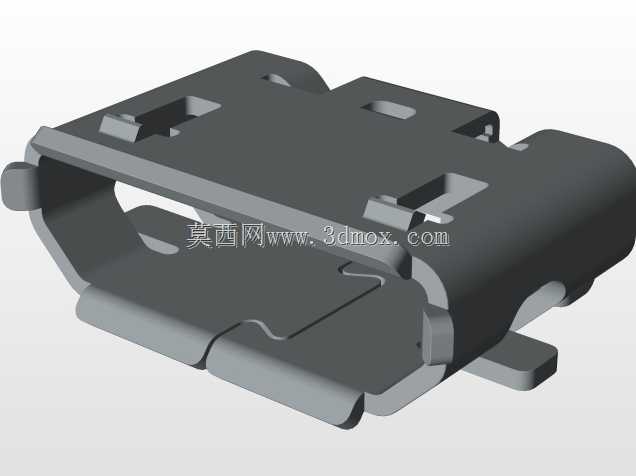

这款树莓派Zero单板计算机的三维结构设计，主要面向嵌入式开发、智能硬件原型制作、小型物联网终端搭建等应用场景，能够为开发者提供精准的硬件结构参考，方便开展外壳定制、扩展模块适配、整机装配等相关工作。作为一款超小型的单板计算机，它的核心用途是为各类低功耗、小体积的智能项目提供核心计算载体，可广泛应用于小型智能传感节点、便携式智能设备、教育类电子实验装置、简易机器人控制核心等场景，能够满足开发者在有限空间内集成计算能力的需求。从功能特性来看，该设计完整还原了板载的核心接口与元件布局，包含排针扩展接口、HDMI输出接口、Micro USB供电与数据接口、Micro SD卡存储卡槽等核心功能部件，各接口的位置与 protrusion 尺寸都严格参照实物参数设定，能够保证外接配件的正常插拔与适配。板上的核心芯片、接口元件的高度都做了精准还原，避免后续结构装配出现干涉问题。在设计思路上，整体遵循紧凑化、实用化的原则，在极小的板型空间内合理排布所有功能元件，PCB板采用标志性的绿色阻焊层外观，板体四角设置了标准的安装固定孔，方便用户通过铜柱或螺丝将开发板固定在外壳或安装基座上。排针接口采用立式排布设计，既保证了扩展外设的连接便利性，也尽可能压缩了板体占用的横向空间。存储卡槽采用侧插式设计，在不增加板体整体厚度的前提下，方便用户插拔存储介质。从外形尺寸与安装边界来看，该板型采用长条形窄版设计，整体厚度控制在较低水平，所有外接接口的外伸长度都做了精准界定，用户在设计配套外壳或安装支架时，只需参照模型给出的边界尺寸预留对应空间，即可保证接口正常外露使用，不会出现外壳遮挡接口、装配后元件受压的问题。板上各元件的高度差也在模型中完整体现，比如排针的高度、USB接口的金属外壳高度、SD卡槽的凸起高度都有明确的尺寸参考，能够帮助设计者精准计算内部装配空间，避免出现元件与外壳内壁碰撞的情况。同时固定孔的孔径与孔位间距完全符合通用安装标准，可直接适配市面上多数树莓派Zero通用的固定配件，降低用户的二次适配成本。
