气动三片式内螺纹驱动球阀结构设计

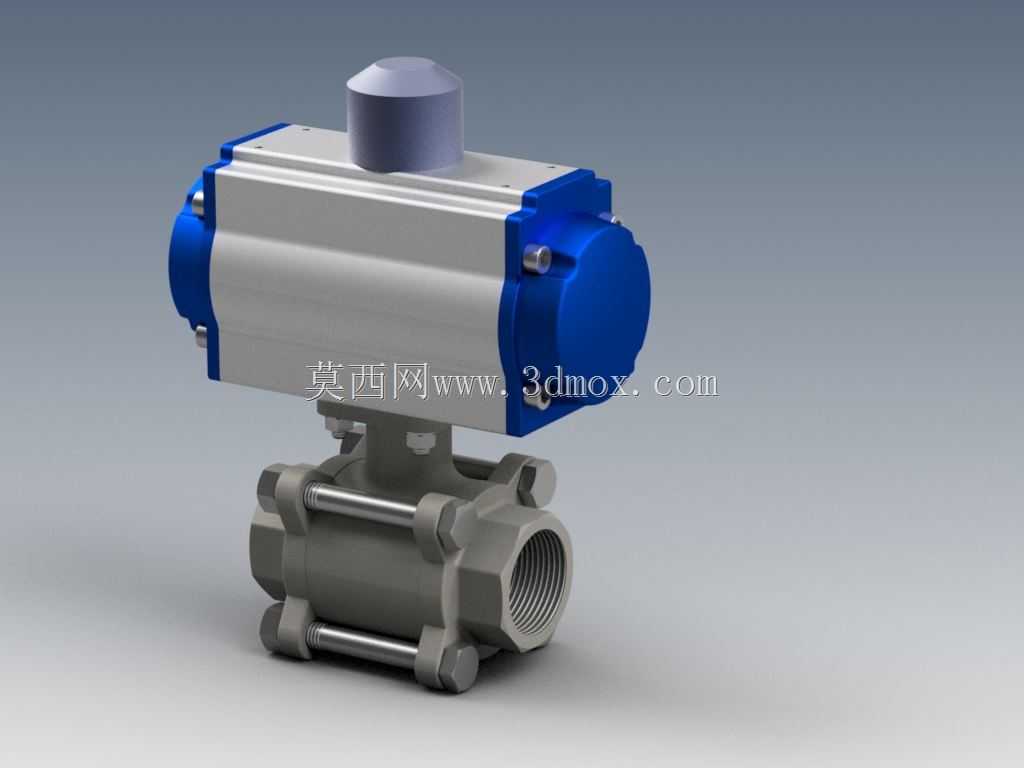

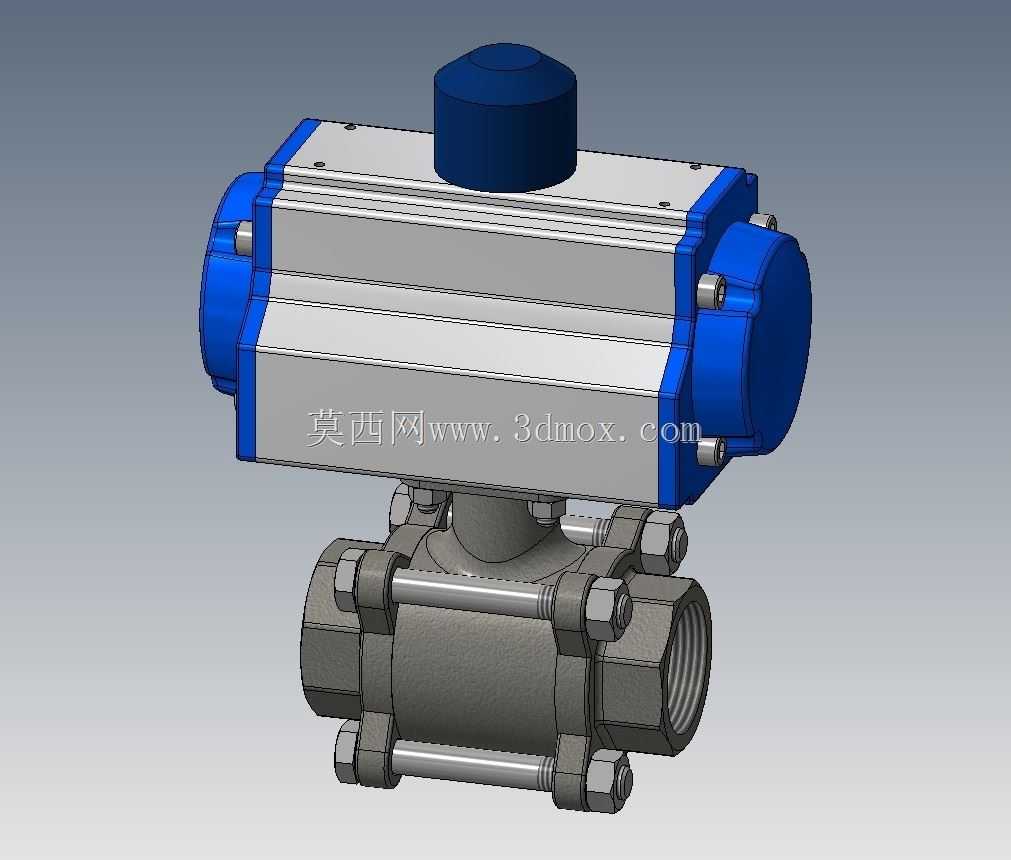

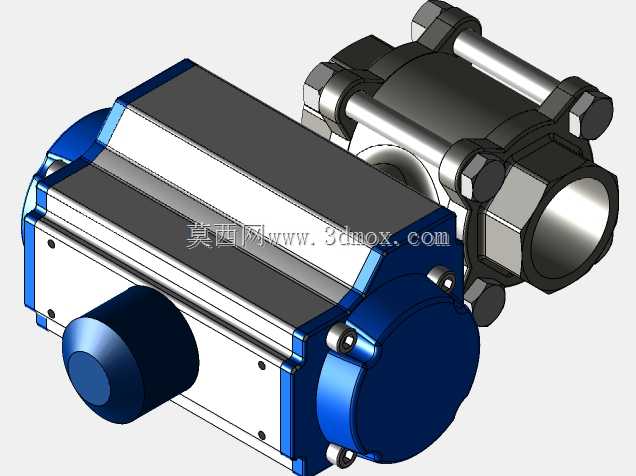

这款气动驱动球阀主要面向中小口径工业流体管路的通断控制场景，常见应用在给排水系统、轻工化工流体输送、小型水处理机组、暖通空调循环管路以及食品加工的洁净流体管线中，承担管路介质的快速切断与接通功能，相比手动球阀，它可搭配电磁阀实现远程自动化控制，适配无人值守的自动化流体管控需求，能有效降低人工操作成本，提升管路系统的响应效率。产品整体采用气动执行器与三片式球阀本体直连的结构设计，上部的气动执行器为双活塞齿轮齿条式结构，依靠压缩空气驱动活塞运动，带动齿轮轴输出旋转扭矩，直接驱动下部阀芯完成90度回转，实现阀门的启闭动作，执行器两端的端盖采用硬质铝合金材质做氧化处理，兼顾轻量化与结构强度，表面的蓝色涂装既做防腐防护也便于工业现场的设备识别。下部的球阀本体为三片式结构设计，也就是阀体由左、中、右三段阀体通过长螺栓锁紧组合而成，这种结构的优势在于后期维护时无需将整个阀门从管路上拆下，只需松开连接螺栓即可取出阀芯与密封件进行检修更换，大幅降低管路运维的拆装成本。阀门的连接端采用内螺纹设计，适配常规的低压流体输送用镀锌钢管、不锈钢管的螺纹连接需求，安装时无需额外焊接法兰，适合小口径管路的快速装配场景。设计过程中，执行器与阀体的连接轴采用同轴度定位设计，避免回转过程中出现卡滞，执行器顶部预留了阀位指示结构，可直观显示阀门当前的启闭状态，方便现场巡检人员快速判断设备运行状态。三片式阀体的密封结构采用弹性阀座设计，在低压工况下也能保证可靠的密封性能，避免介质内漏，阀体的流道采用全通径设计，介质流经阀门时的流阻极小，不会造成明显的压力损失，也不容易在阀腔内积存介质杂质，适合输送带有少量微小颗粒的流体介质。安装边界上，阀门整体的轴向长度适配常规小口径螺纹阀门的安装间距，上部执行器的宽度尺寸与下部阀体尺寸做了匹配优化，不会占用过多的管路周边安装空间，执行器侧面预留了气源接口的安装位置，可适配标准规格的气动接头，现场接通气源即可完成调试投入使用，整体结构紧凑，运行可靠，能够满足多数常规工业低压流体管路的自动化控制需求。
