黄铜手柄式快关截止阀结构设计

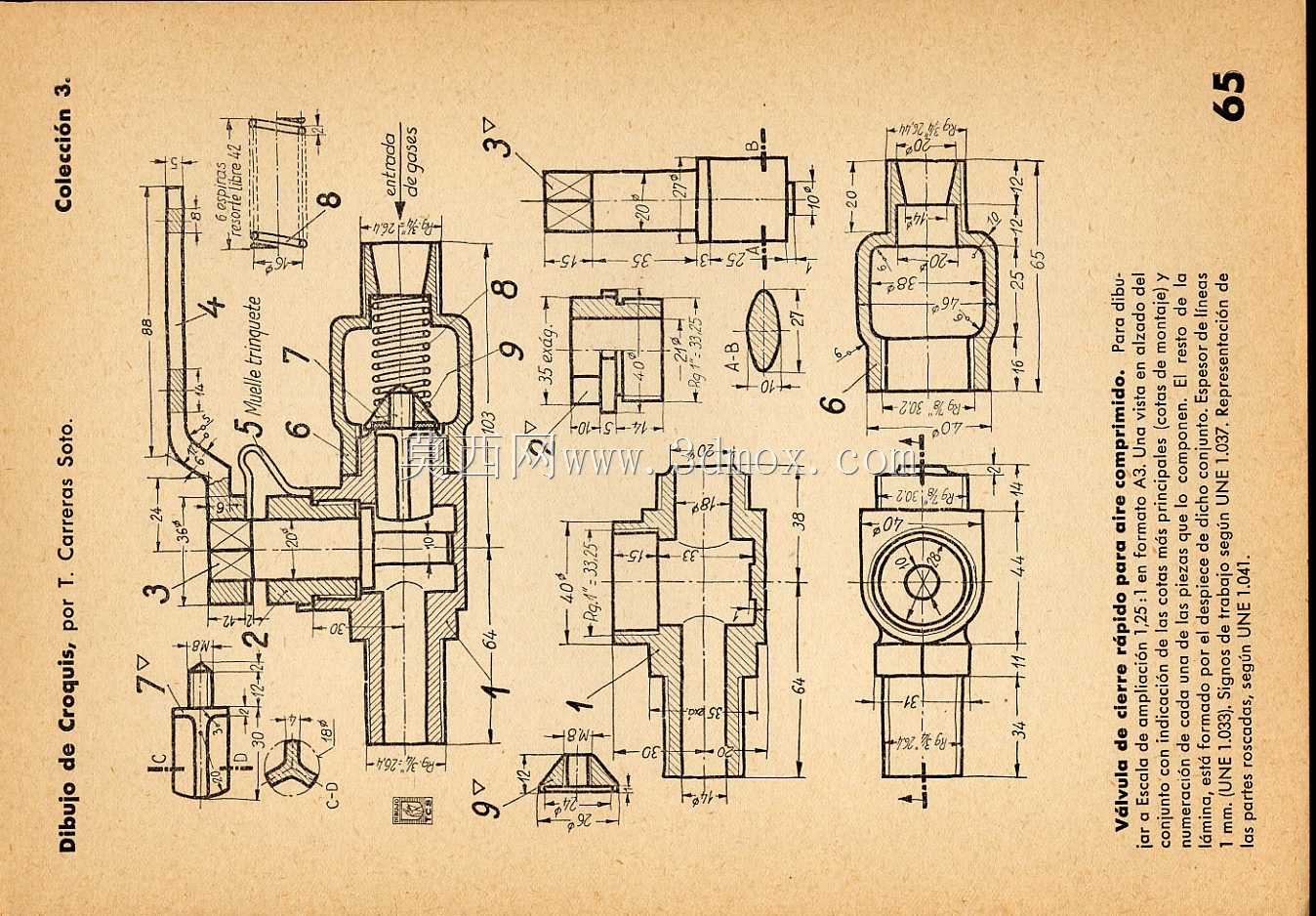

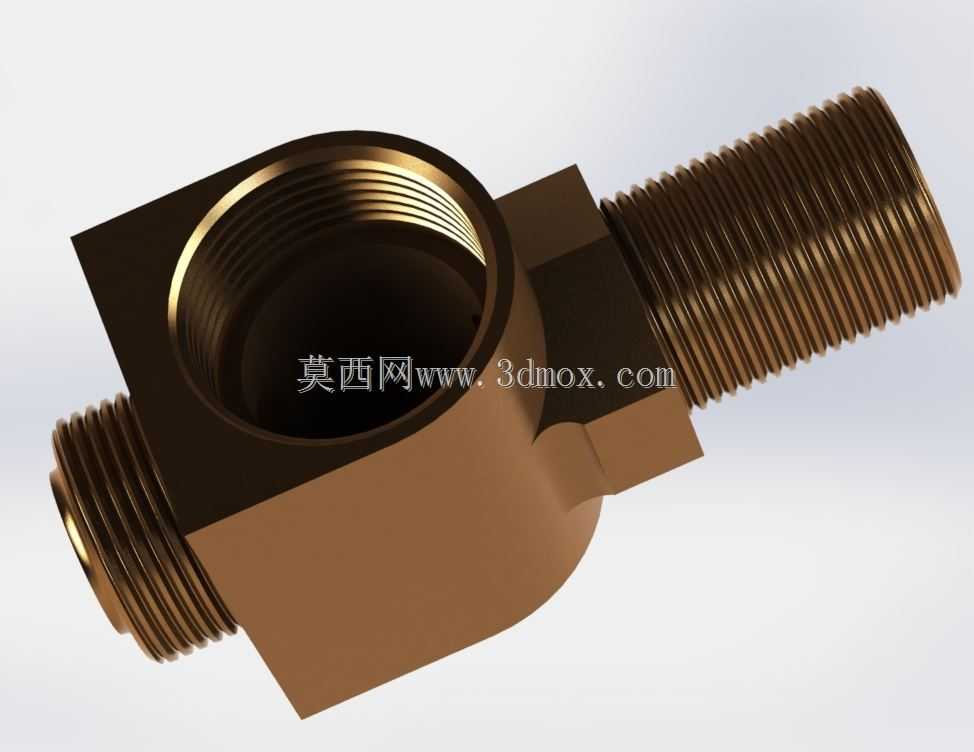

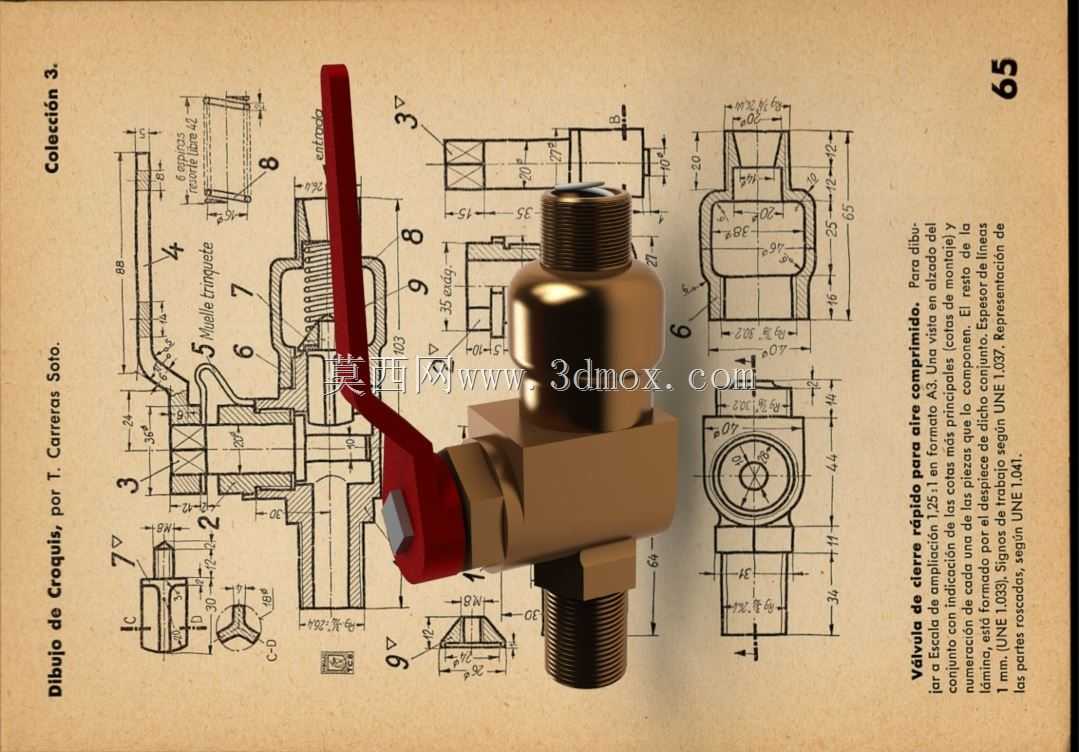

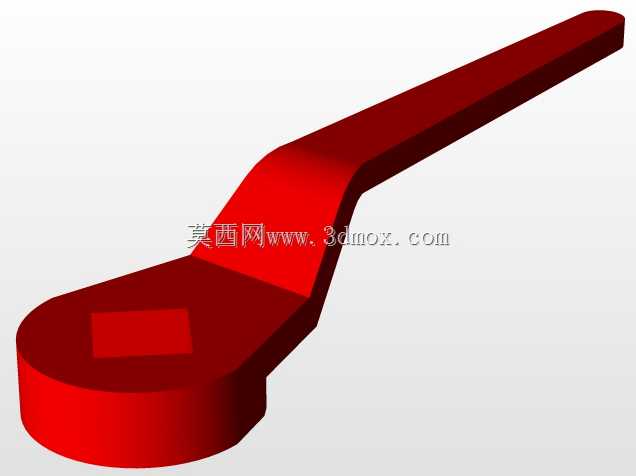

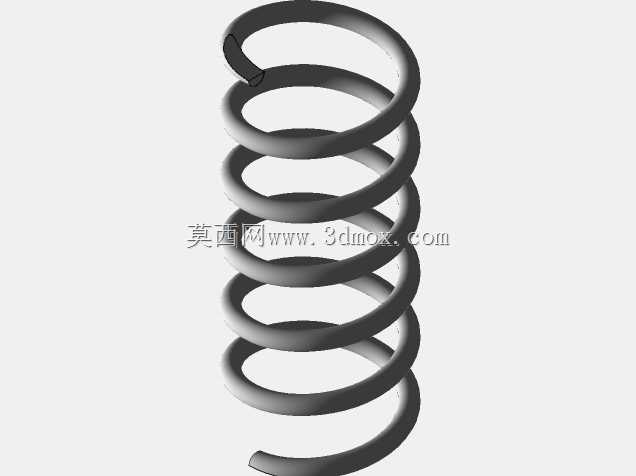

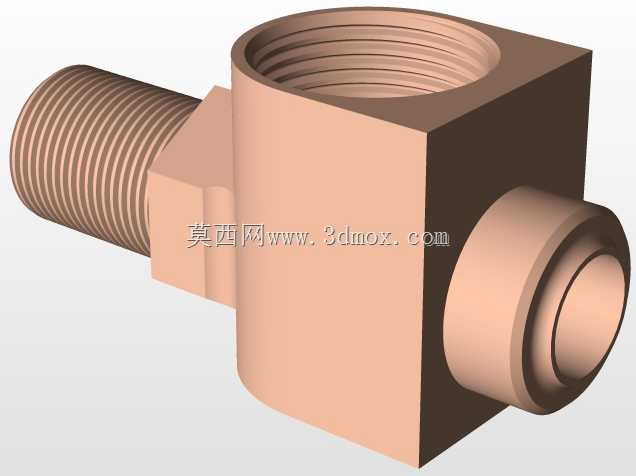

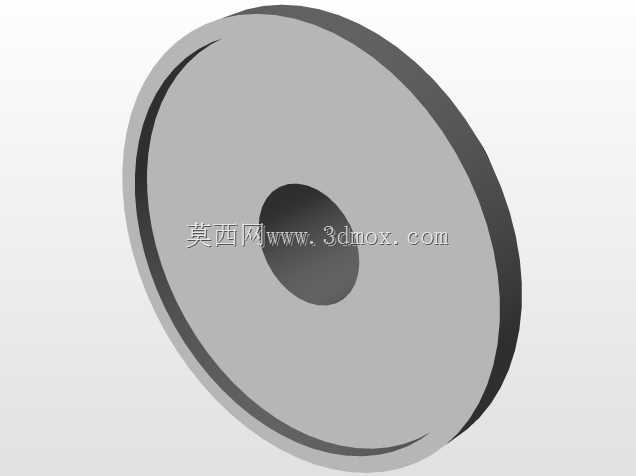

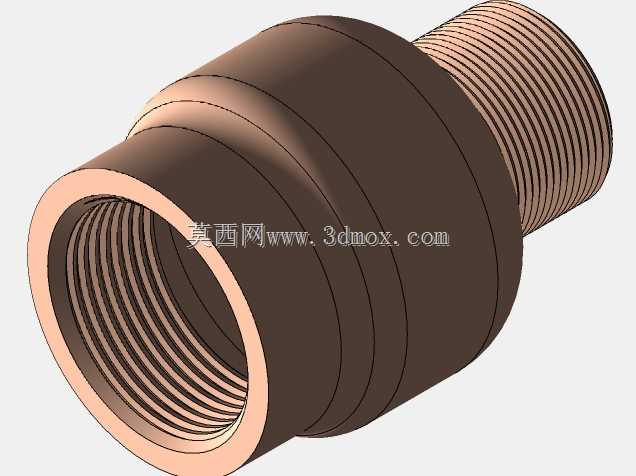

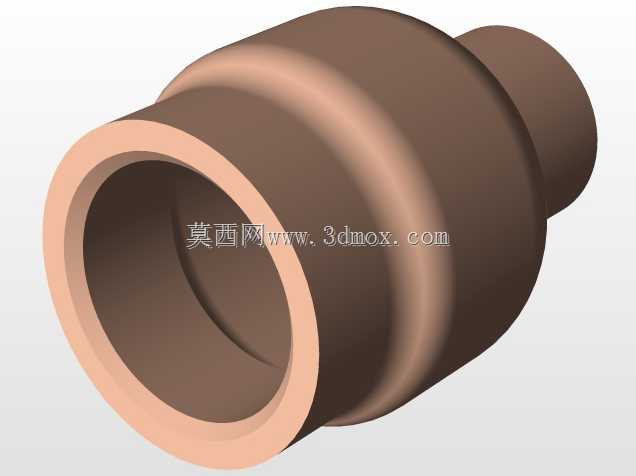

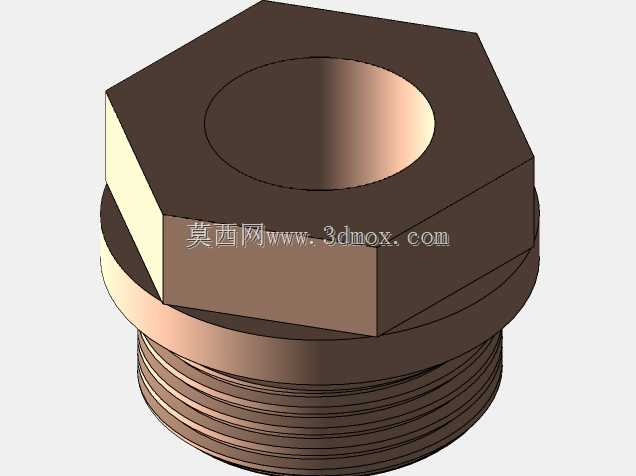

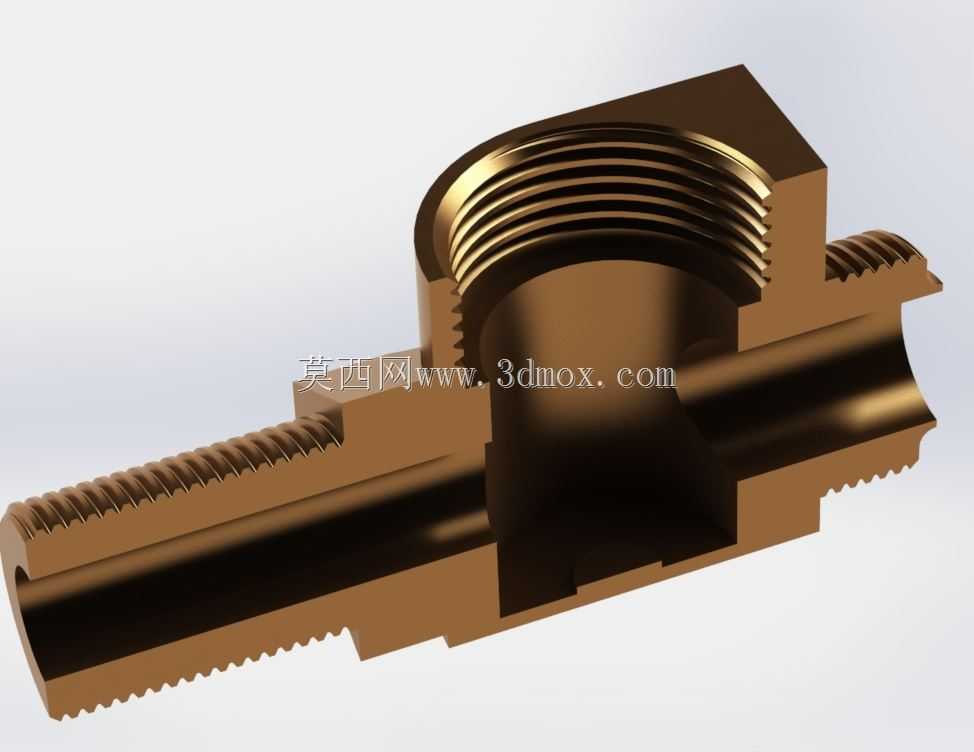

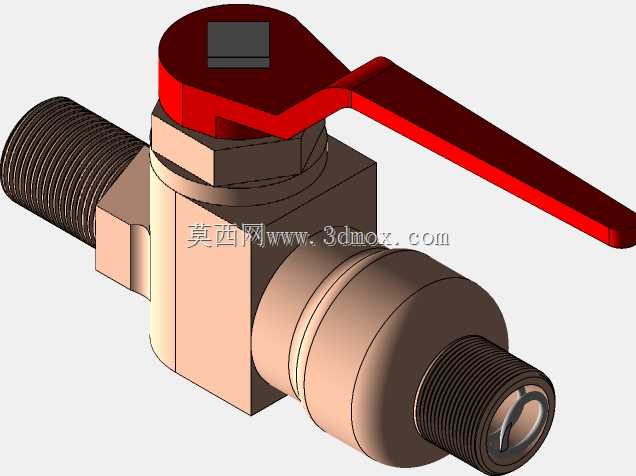

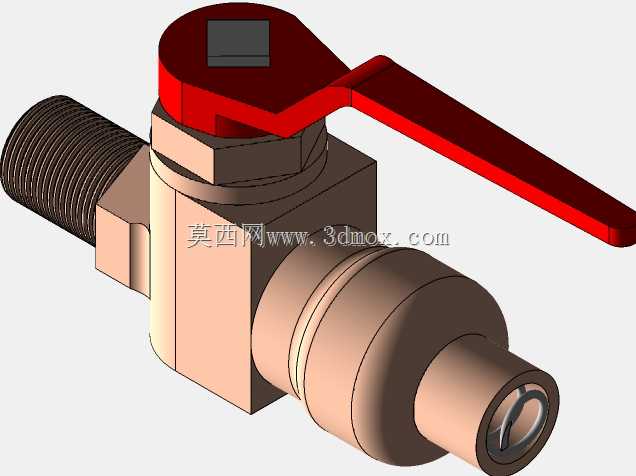

这款手动快关截止阀主要面向低压流体输送管路场景设计，可广泛应用在小型工业供气管路、民用供水支路、小型设备冷却循环回路、实验室气路管控等场景中，承担管路通断快速切换、流体截断管控的核心作用，相比普通旋拧式截止阀，它的扳动手柄设计可实现90度快速启闭，在需要紧急切断流体的工况下能大幅缩短操作时长，降低流体泄漏、管路超压带来的安全风险。从功能特性来看，该阀件采用黄铜作为主体材质，黄铜本身具备优秀的抗锈蚀能力与切削加工性能，适配水、低压空气、无腐蚀性轻质油品等多种常见流体介质，密封结构结合了锥面密封与端面密封的双重设计，在额定工作压力下可实现零泄漏截断，手柄端部带有防滑包胶结构，操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的问题。在设计思路上，这款阀件优先兼顾了安装便捷性与操作可靠性，整体采用直通式流道布局，流体经过阀腔时的流向转折少，压损远低于角式截止阀，能有效降低管路输送过程中的动力损耗；阀体下部采用外螺纹连接端，上部阀杆密封处采用集成式填料压盖结构，无需额外拆分多个零件即可完成密封填料的更换，后期维护难度大幅降低；手柄的转动行程做了机械限位设计，转动到全开、全关位置时会被阀体凸台挡住，操作人员无需观察阀瓣位置即可凭手感判断启闭状态，避免出现操作不到位导致的密封失效、流量不足问题。从外形尺寸与安装边界来看，这款阀件整体结构紧凑，阀体主体的最大外轮廓尺寸适配小通径管路的安装空间，下部外螺纹接口符合常规管螺纹标准，可直接与同规格的管路接头、内螺纹弯头直接匹配安装，不需要额外制作转换接头；手柄扳动时的转动半径经过优化，安装时只需在手柄侧预留出足够的扳动空间即可，不会出现手柄转动时与周边管路、设备构件发生干涉的问题，阀件顶部的调节螺塞预留了密封调整空间，长期使用出现密封磨损时，无需将阀件从管路上拆下，即可通过拧紧螺塞补偿密封预紧力，延长阀件的整体使用寿命。在细节结构设计上，阀瓣与阀杆采用一体式联动结构，避免了长期使用后阀瓣与阀杆连接松脱导致的启闭失效问题，阀体外部的结构加强筋沿着流体压力方向布置，在不增加过多阀体重量的前提下提升了阀体的承压能力，可承受短时的管路水锤冲击，不会出现阀体开裂的问题。
