全向移动麦卡姆轮结构设计方案

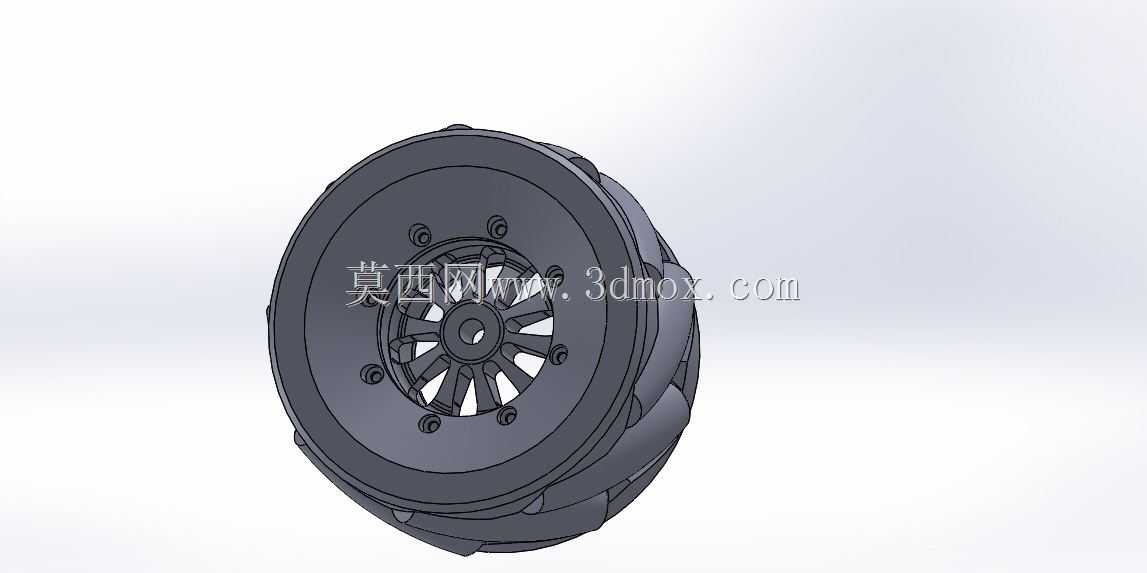

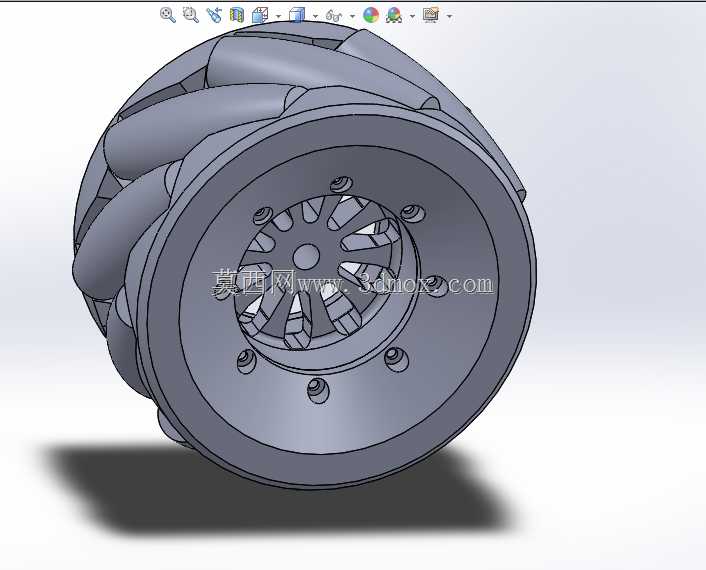

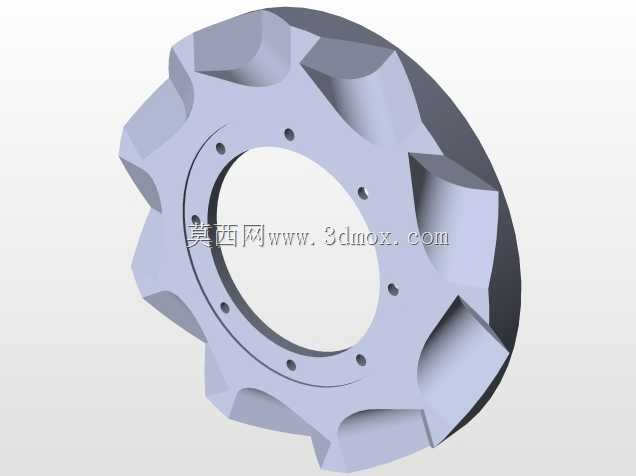

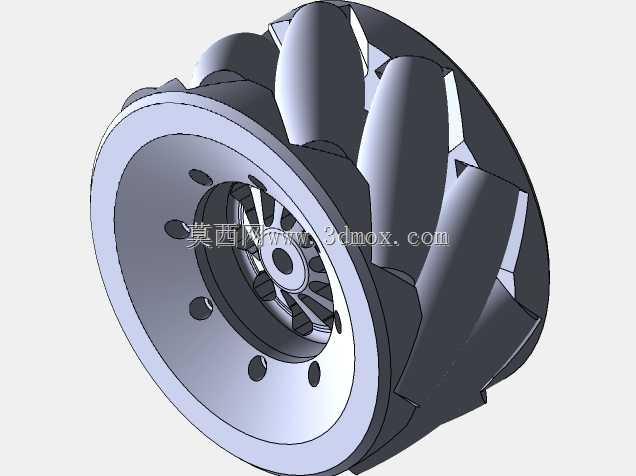

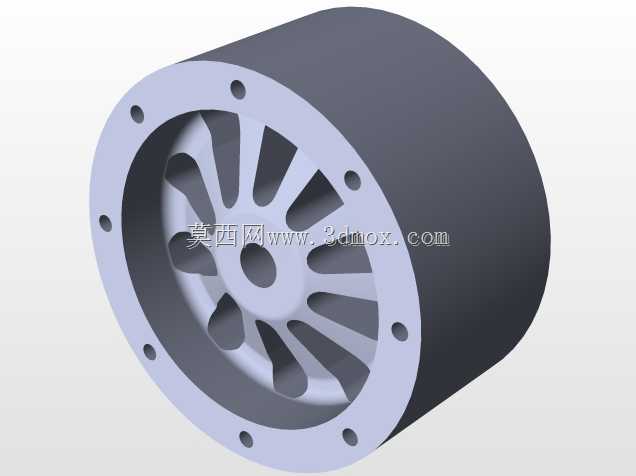

麦卡姆轮作为全向移动系统的核心行走部件，目前广泛应用在智能仓储AGV、服务机器人、工业巡检移动平台、赛事竞技机器人、窄通道转运设备等场景中，能够在不改变轮组朝向的前提下，实现车体的前行、横移、斜行、零半径回转等任意方向的移动动作，完美解决传统轮组在狭小空间内转向半径大、移动路径受限的痛点，尤其适配空间紧凑、走位精度要求高的作业环境。这款麦卡姆轮在设计过程中，围绕承载稳定性、运动平顺性两大核心需求展开，整体采用轮毂加周边分布式辊子的经典结构布局，中心轮毂为一体化盘式结构，中心设置标准传动安装孔位，可直接适配常规的驱动电机输出轴，轮毂盘面均匀分布多组安装固定孔，既可以满足与驱动法兰的刚性连接需求，也能通过孔位的对称布局保证轮组高速转动时的动平衡性能，避免运行过程中出现偏磨、抖动的问题。轮毂周边环绕的从动辊子采用偏置角度安装，辊子自身的轴线与轮毂主轴线呈固定夹角，当轮毂被驱动旋转时，每个辊子都会产生垂直于主轴线方向的分速度，通过多个麦卡姆轮的转速差与转向配合，就能合成任意方向的整体移动速度，这种结构设计不需要额外设置转向驱动机构，就能实现全向移动功能，大幅简化了移动底盘的机械结构与控制逻辑。在安装边界设计上，这款轮组的整体外径适配中小型移动机器人的底盘安装高度，辊子外缘形成的完整包络圆保证了轮组与地面接触的连续性，不会出现传统轮组越障时的卡顿问题，轮毂内侧预留了足够的安装空间，可容纳驱动电机、编码器等配套部件，不会出现安装干涉。轮体的结构设计充分考虑了受力传递路径，地面的冲击力通过从动辊子传递到轮毂支撑结构，再均匀分散到中心安装位，避免局部应力集中导致的结构损坏，辊子的外形采用弧形曲面设计，保证与地面始终保持点接触状态，减少滑动摩擦带来的动力损耗，同时也能降低运行过程中的噪音，适配室内静音作业的场景需求。在实际应用中，这类麦卡姆轮通常四个为一组搭配使用，通过控制器分别调节每个轮的转速与转向，就能实现复杂的移动轨迹，相比传统的舵轮转向结构，麦卡姆轮的全向移动效率更高，控制响应更快，非常适合需要频繁调整位置、精准对位的作业场景，比如仓储物流中的货物转运、车间内的物料配送、服务机器人的自主导航移动等，能够大幅提升移动设备的空间利用率与作业灵活性。
