双缸立式蒸汽动力装置结构设计

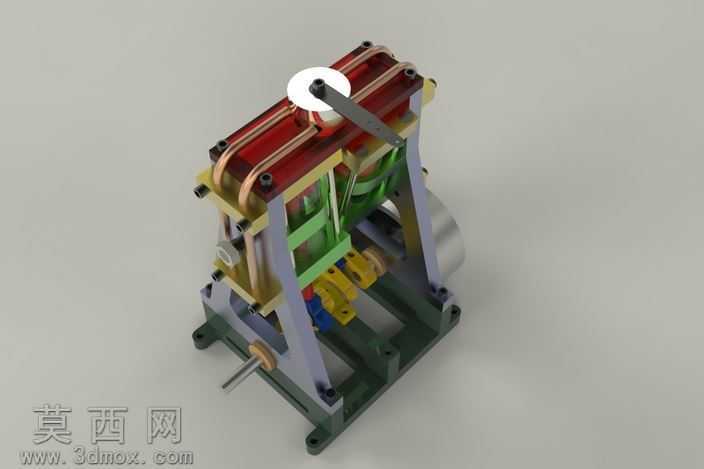

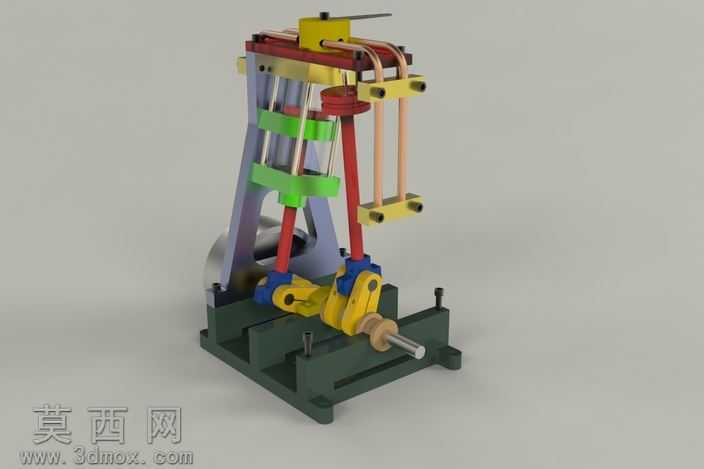

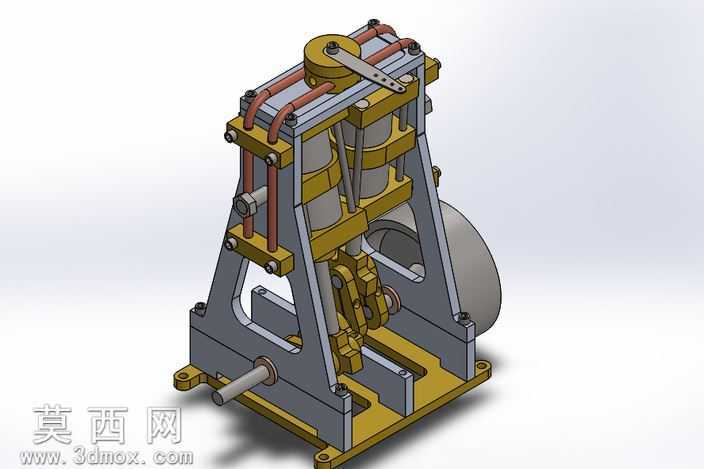

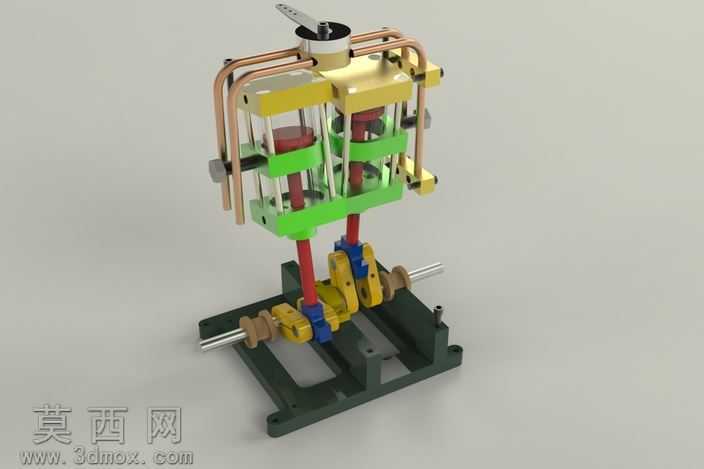

本作品为双蒸汽发动机三维建模设计，采用SolidWorks完成全参数化零件建模与整机虚拟装配，建模过程严格遵循机械设计公差配合规范，对每一个零件的尺寸基准、装配约束关系进行了精准定义，确保整机模型可直接用于后续的运动仿真、工程图导出与结构优化分析。模型整体采用立式双缸并列布局，主体支撑框架为灰铸铁质感的A形桁架结构，建模时通过拉伸、切除、筋特征构建出框架的镂空减重结构，同时保证支撑部位的结构强度，框架表面做了哑光金属材质渲染，还原铸铁件的粗糙磨砂质感，安装底座预留了螺栓固定孔位，符合实际设备的安装固定需求。双气缸组件采用黄铜材质渲染，还原老式蒸汽机的铜质气缸质感，气缸外部布设的铜质输气管路通过扫掠特征完成建模，管路走向贴合机架布局，接头部位做了密封结构细节刻画，还原蒸汽管路的连接逻辑。配气控制端设置在气缸顶部，操纵拨杆采用钢质材质，通过铰接约束与配气阀组件连接，可直观展示蒸汽配气的控制逻辑。动力输出端集成了曲柄连杆传动结构，建模时对曲轴的偏心轴颈、连杆的大小头轴承位、十字头滑块的导向结构都做了精细化设计，十字头与机架导轨的配合间隙通过装配约束精准控制，可实现无卡顿的直线往复运动转换为曲轴旋转运动的传动模拟。曲轴输出端配套设置了大尺寸铸铁飞轮，飞轮做了轮辐式减重结构，通过键连接约束与曲轴装配，用于储存转动惯量保证动力输出平稳性。整机渲染时采用工作室渐变背景环境，添加了柔和的定向光源与环境漫反射，突出金属零件的轮廓层次与材质质感，不同材质的零件通过粗糙度、金属度参数区分，黄铜部件呈现温润的金属光泽，铸铁部件呈现哑光磨砂质感，钢质轴类零件呈现高亮金属反光，让模型整体视觉效果贴近真实工业设备的实物状态。设计过程中充分考虑了老式蒸汽机的结构原理，还原了双缸交替进汽、共同驱动曲轴输出的动力逻辑，各运动部件之间不存在干涉问题，可直接添加运动仿真马达模拟整机的运转过程，清晰展示蒸汽动力从热能到机械能的转换传递路径，为蒸汽动力原理教学、老式动力装置结构研究提供了直观的三维数字化模型参考。
