钢筋混凝土小船配套金属连接硬件结构

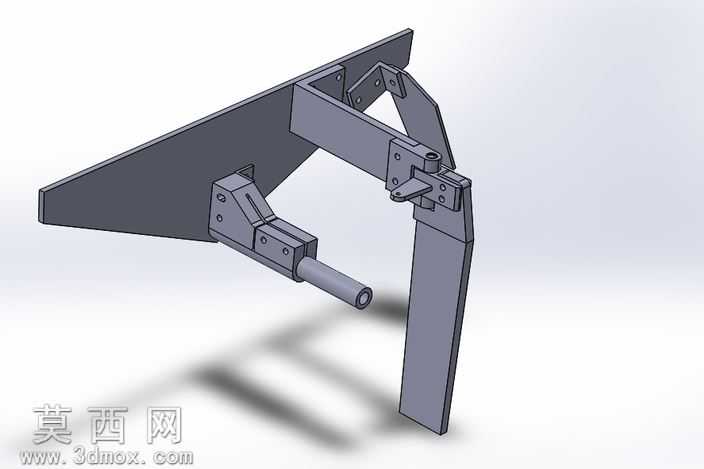

本作品为钢筋混凝土小船配套的连接固定硬件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对每一处板材折弯、螺栓孔位、铰接间隙都做了精准的尺寸约束，确保模型可直接导出工程图用于生产加工。模型整体采用多实体建模方式完成，分别构建了三角加强安装基板、可调式支撑臂、铰接锁止机构、纵向定位挡板、操作手柄等独立构件，再通过配合约束完成总装，完整还原了硬件的装配逻辑与运动关系。渲染阶段采用哑光金属材质模拟Q235钢材的表面质感，对板材切割边缘做了轻微倒角处理避免尖锐棱角失真，铰接销轴部位添加了金属光泽高光，阴影采用柔和的区域光投影，清晰展现各构件的空间位置与连接关系，整体渲染效果贴近实际钣金加工件的真实外观。结构设计上，三角基板用于贴合混凝土船身的安装基面，通过预留的螺栓孔实现与船体内置预埋件的牢固连接；可调式支撑臂采用滑槽式结构，可根据安装需求调整伸出长度，适配不同尺寸的船体安装场景；铰接锁止机构搭配带防滑纹理的操作手柄，可实现快速锁止与释放，方便船体附属部件的快速拆装；纵向定位挡板用于限制配套部件的横向位移，保证安装位置的精度。设计思路围绕混凝土小船的实际使用需求展开，兼顾结构强度与安装便捷性，所有受力部位都添加了三角加强筋结构，避免硬件在船体航行受水流冲击时出现变形，铰接部位的间隙设置符合实际装配公差，既保证转动灵活又不会出现松旷问题，模型完整还原了该船用硬件的全部结构细节，可用于船舶配件的设计验证、生产指导以及教学演示场景。
