小型航模动力适配螺旋桨毂结构

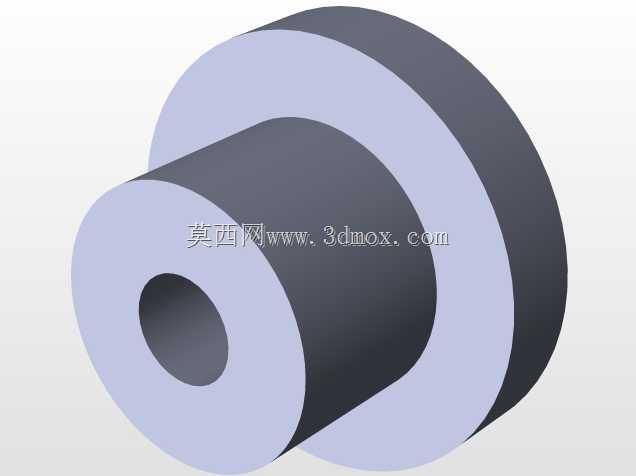

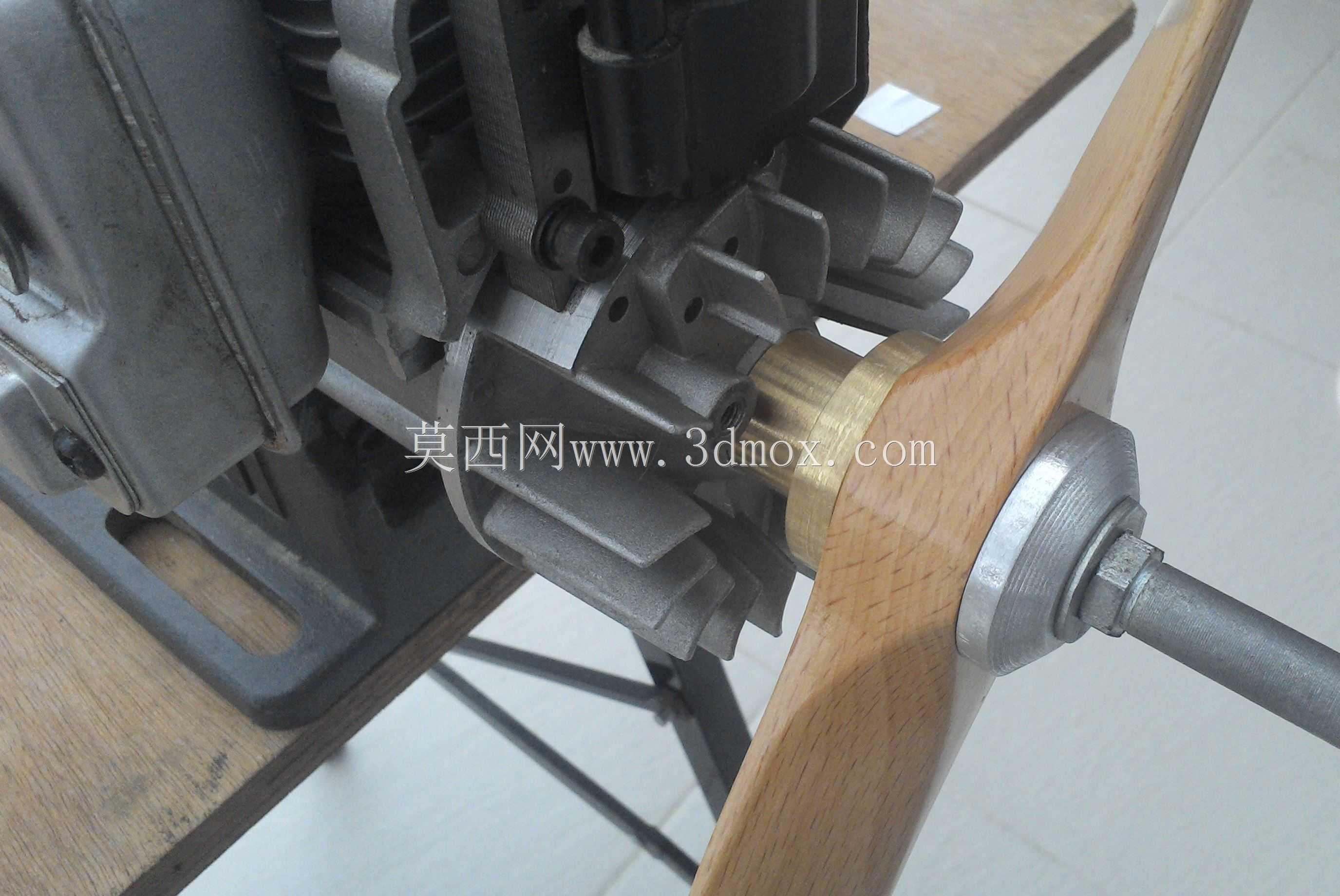

这套适配结构主要面向小型内燃动力航模的改装场景，不少航模爱好者在改装30cc排量级二冲程航模发动机时，常遇到市售成品螺旋桨与发动机输出轴安装尺寸不匹配的问题，尤其是钢筋混凝土材质的练习用螺旋桨，本身桨根安装孔位、端面贴合度都和常规木质螺旋桨存在差异，直接硬装很容易出现运转时桨叶跳动、锁紧螺母松脱的问题，高速运转下甚至会出现桨叶断裂飞出的安全隐患。设计这套转接结构的时候，首先要考虑的就是动力输出的同轴度，整个桨毂分为两个嵌套的部件，内层铜质衬套直接和发动机输出轴配合，衬套内孔按照发动机输出轴的实际公差做了过渡配合设计，既保证装配时不需要过度敲击就能推入到位，又能避免运转时衬套和轴之间出现相对滑动，衬套的外圆做了锥面设计，和外层的桨毂本体锥孔贴合，依靠锥面的自锁特性传递扭矩，相比平键连接的结构，这种锥面配合在小尺寸动力场景下装配更便捷，也能抵消一部分桨叶转动时的轴向窜动。外层桨毂本体和木质螺旋桨的桨根接触的端面做了防滑齿纹，安装时桨根被夹紧在桨毂端面和锁紧压盖之间，齿纹可以嵌入木质桨根的表层，避免大油门工况下桨叶和桨毂之间出现相对转动，锁紧端采用了带防松槽的圆螺母，配合开口销可以实现可靠的轴向锁紧，即便长时间高频振动也不会出现螺母松退的问题。安装边界上，这套结构整体轴向长度控制在合理范围，不会因为加装转接件导致螺旋桨和发动机散热缸头之间的间隙过小，避免桨叶转动时剐蹭发动机散热片，径向尺寸也做了收窄设计，不会额外增加过多的迎风阻力，适配的桨根厚度范围覆盖了常规30cc级航模使用的木质、复合材料螺旋桨，安装时只需要根据桨根厚度调整衬套的推入深度，再锁紧螺母即可完成装配，不需要额外对桨根进行切削打磨，实际测试中，整套结构在发动机全速运转时振动控制表现稳定，没有出现共振、异响的问题，长时间满油门运转后锁紧结构也没有出现松动，完全满足小型航模动力改装的实际使用需求。
