重载型六轴关节式机械手轮廓结构

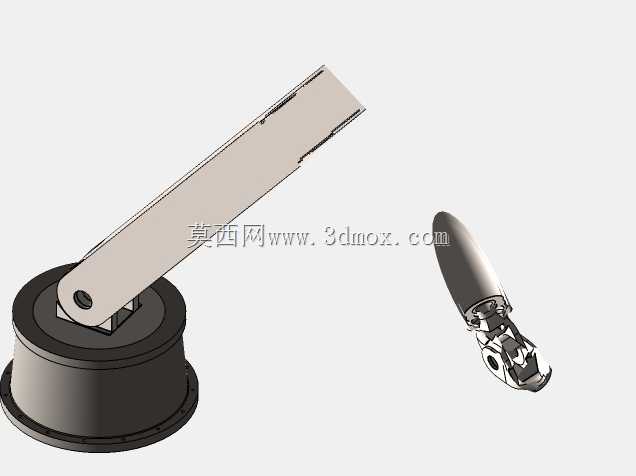

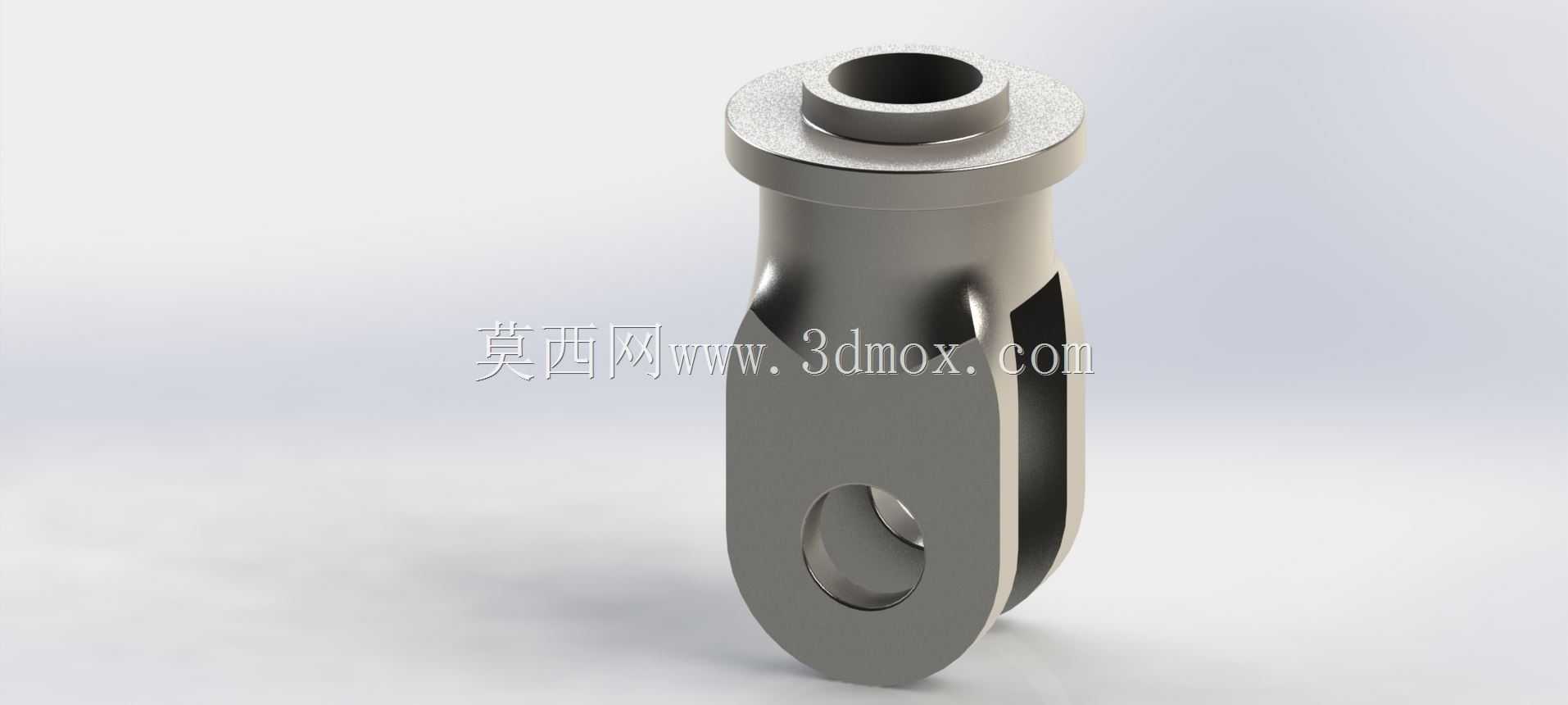

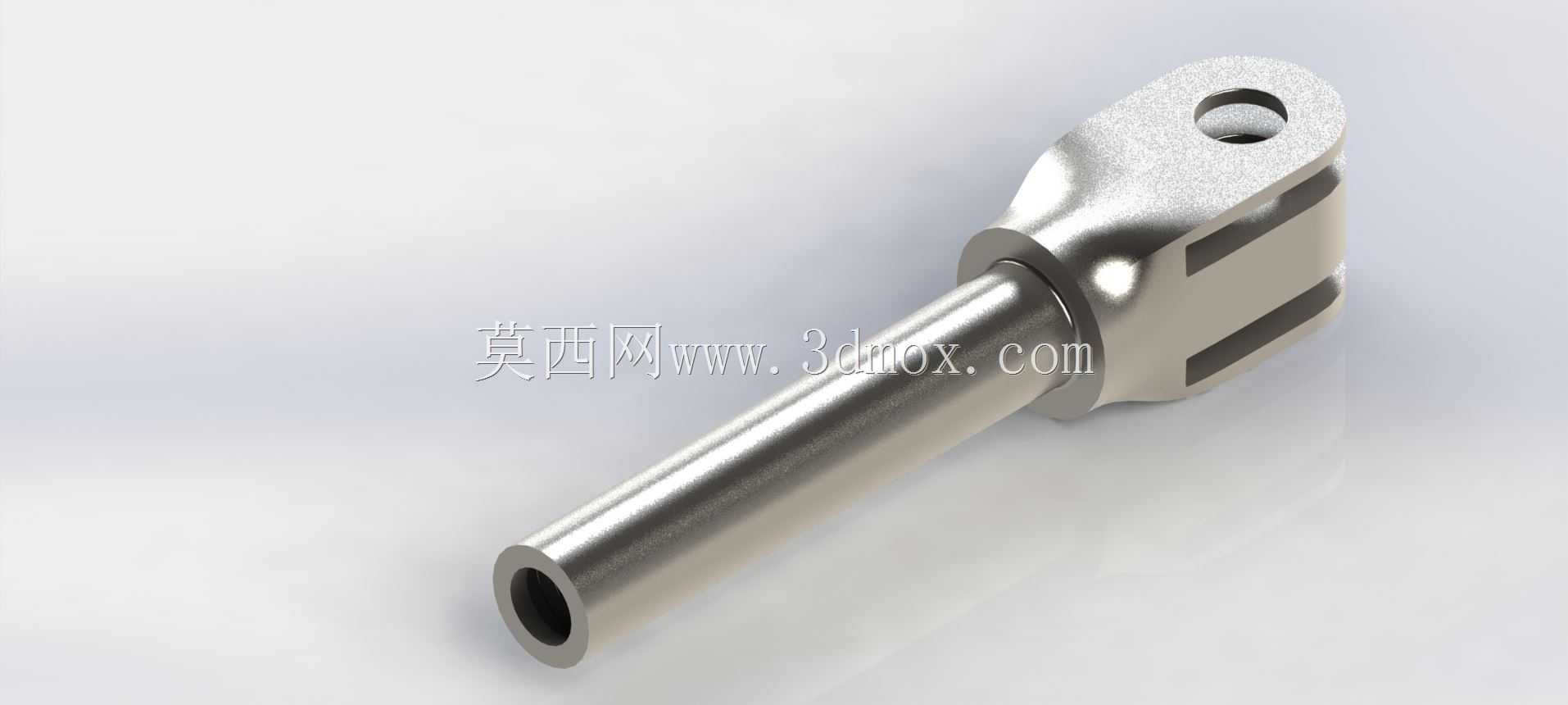

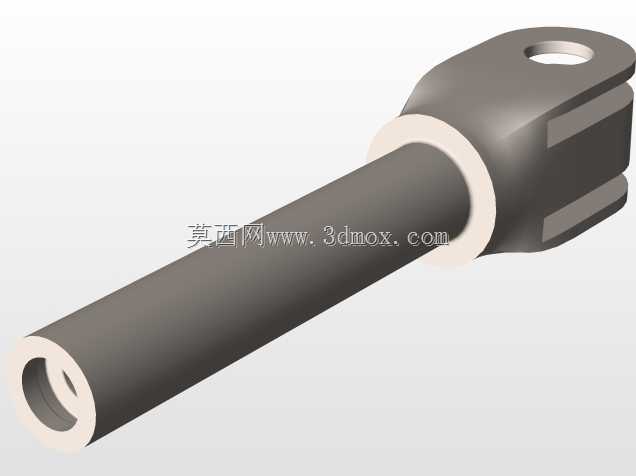

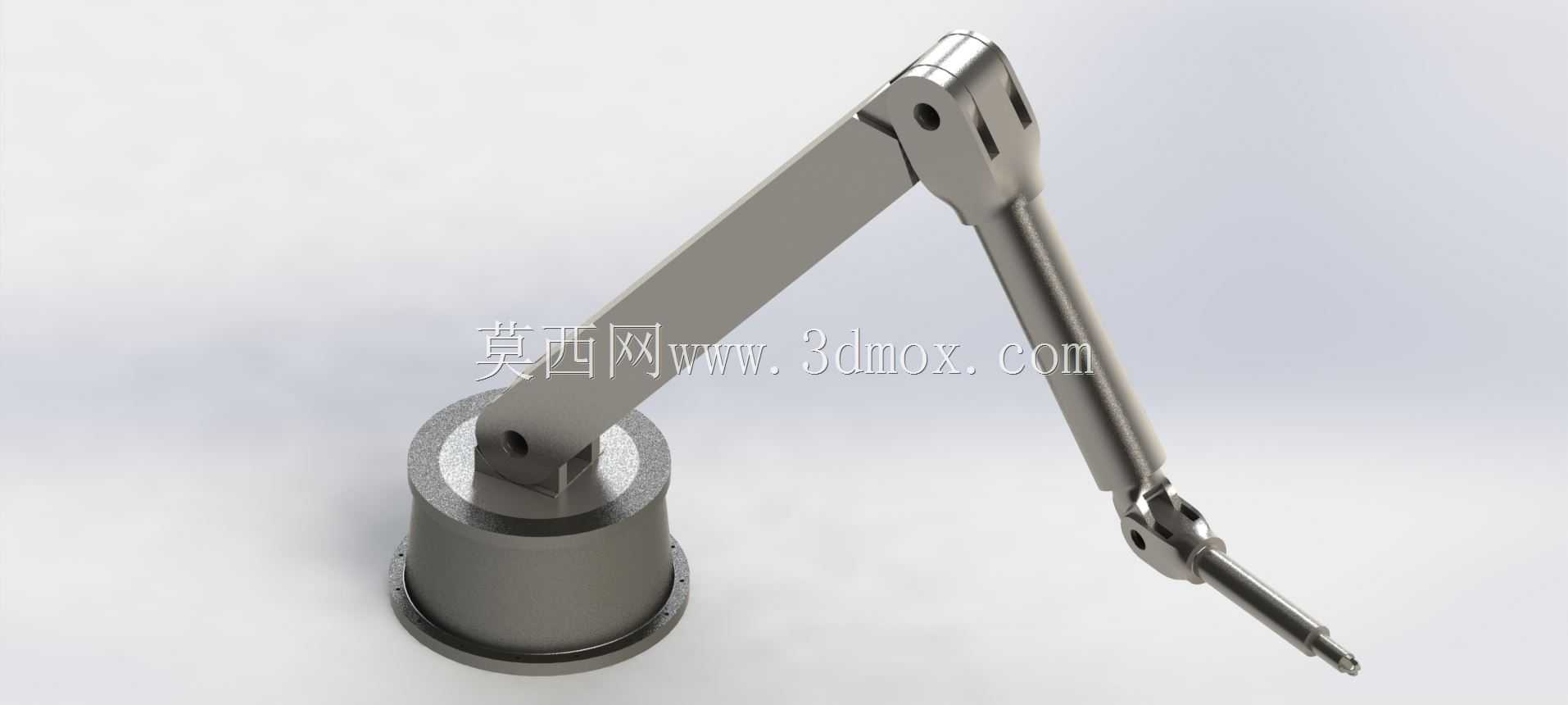

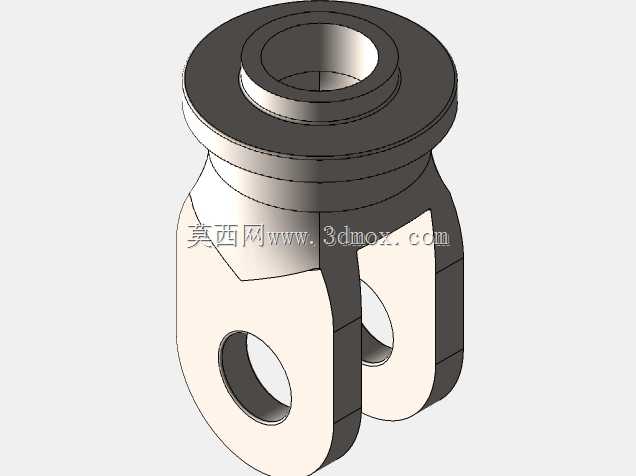

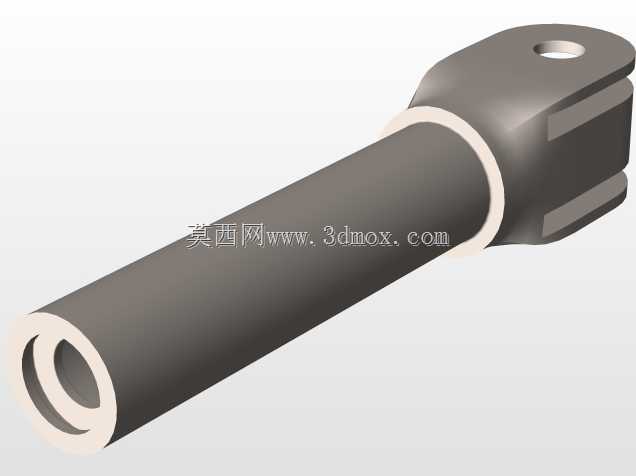

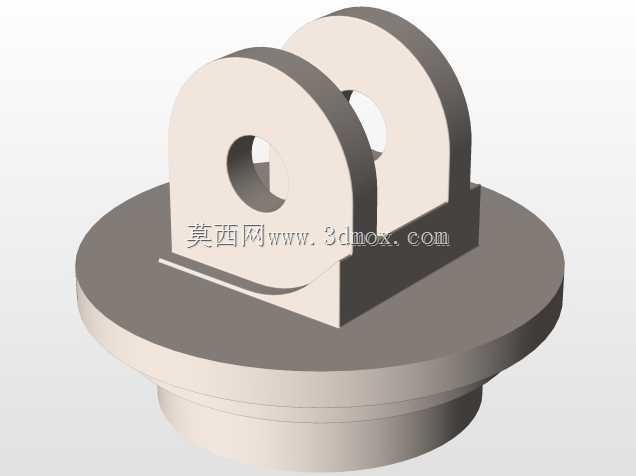

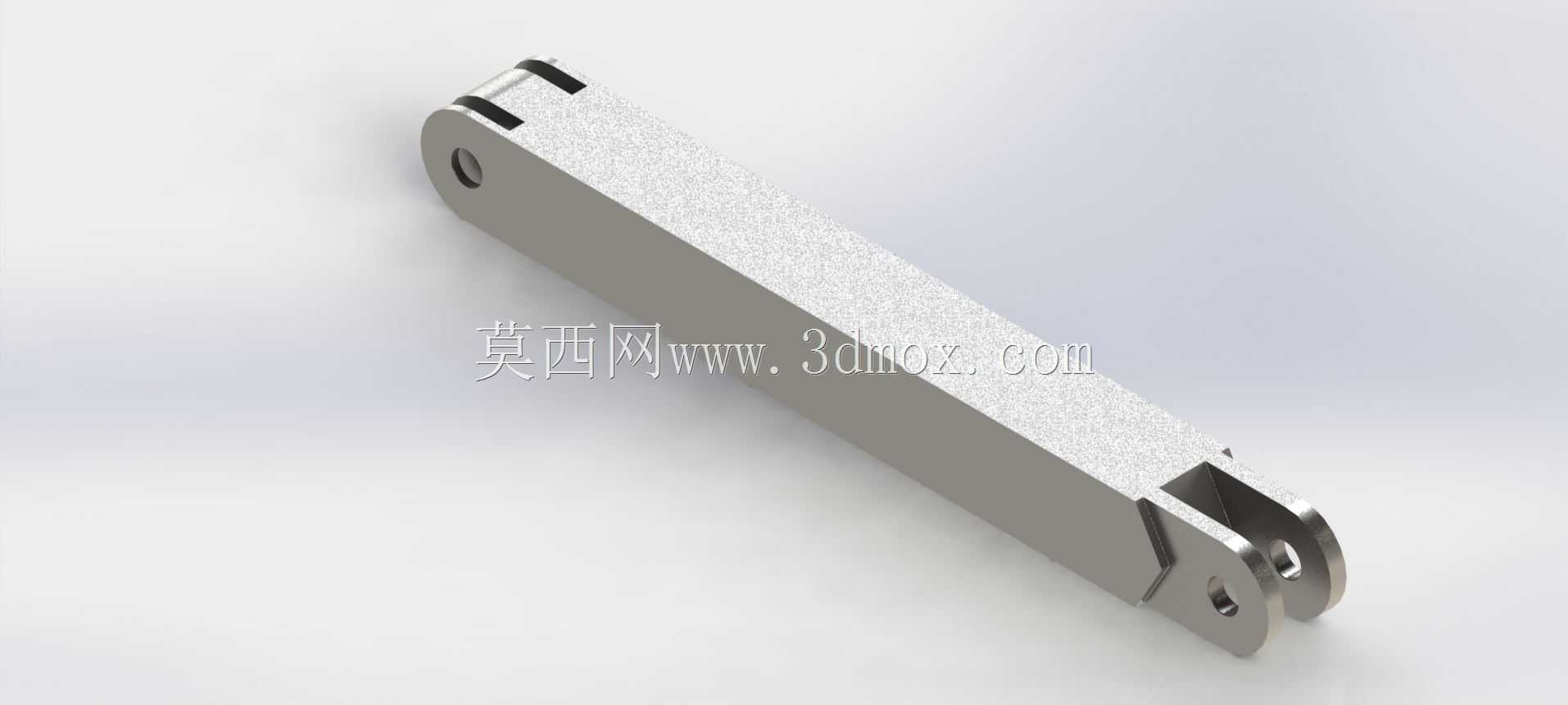

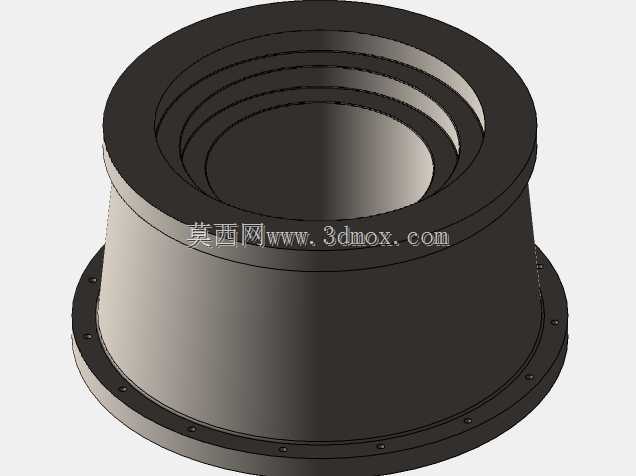

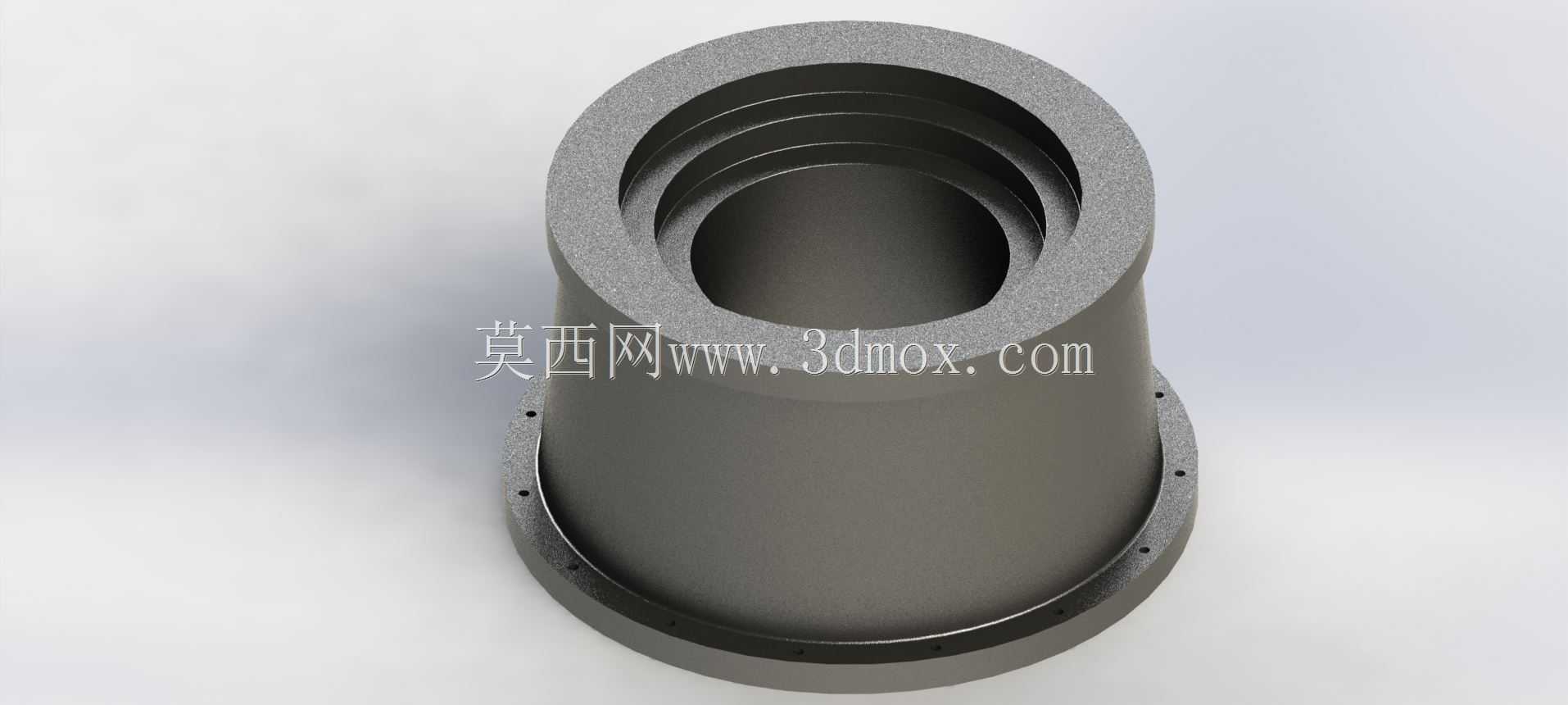

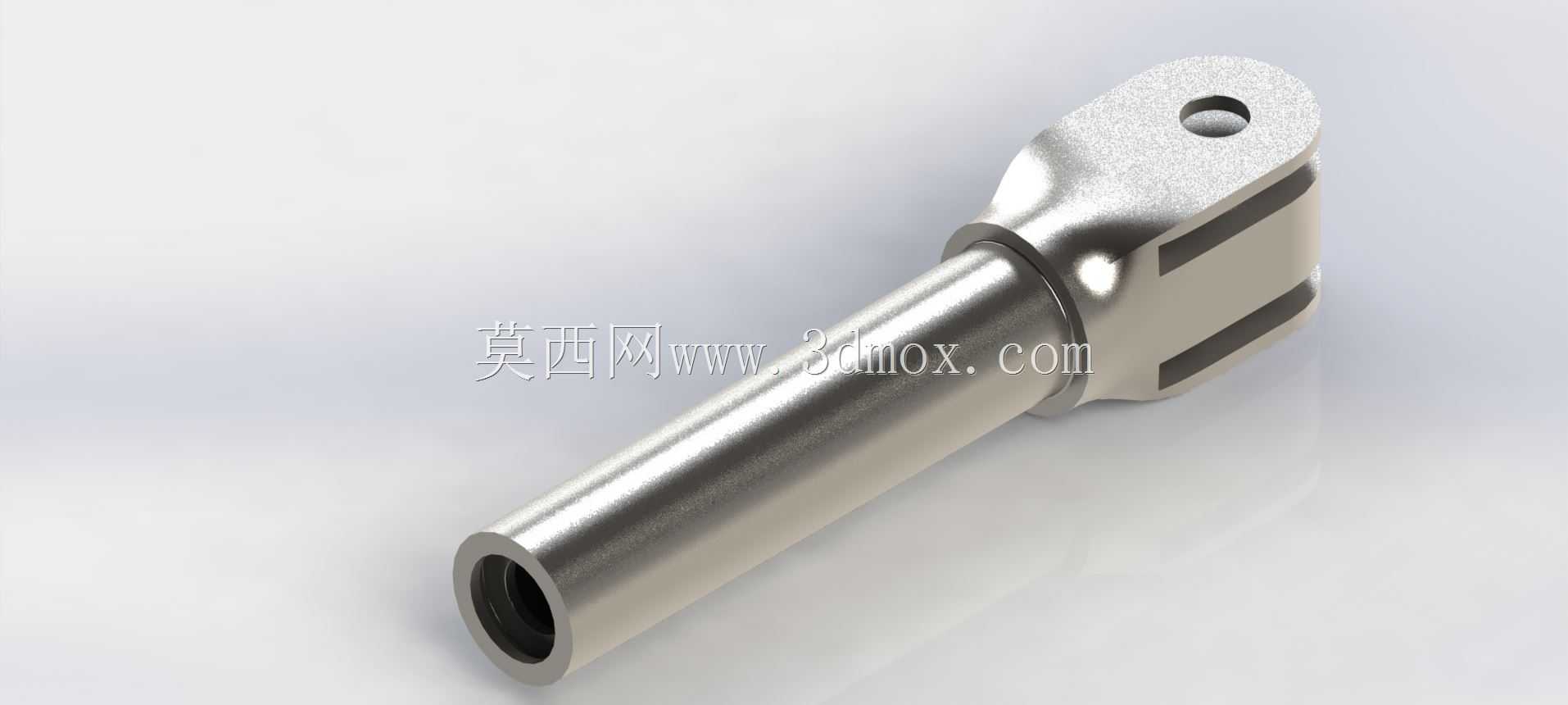

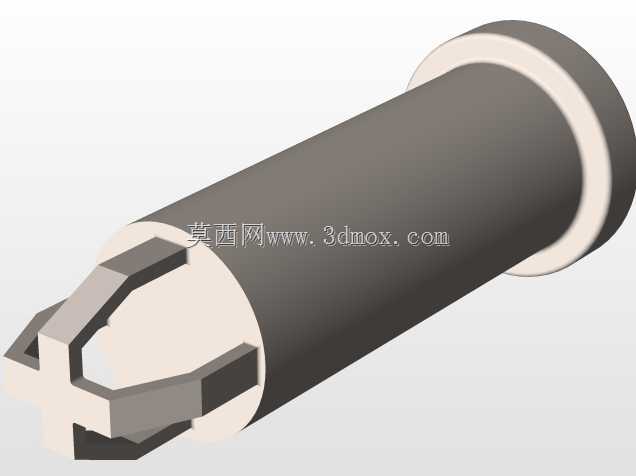

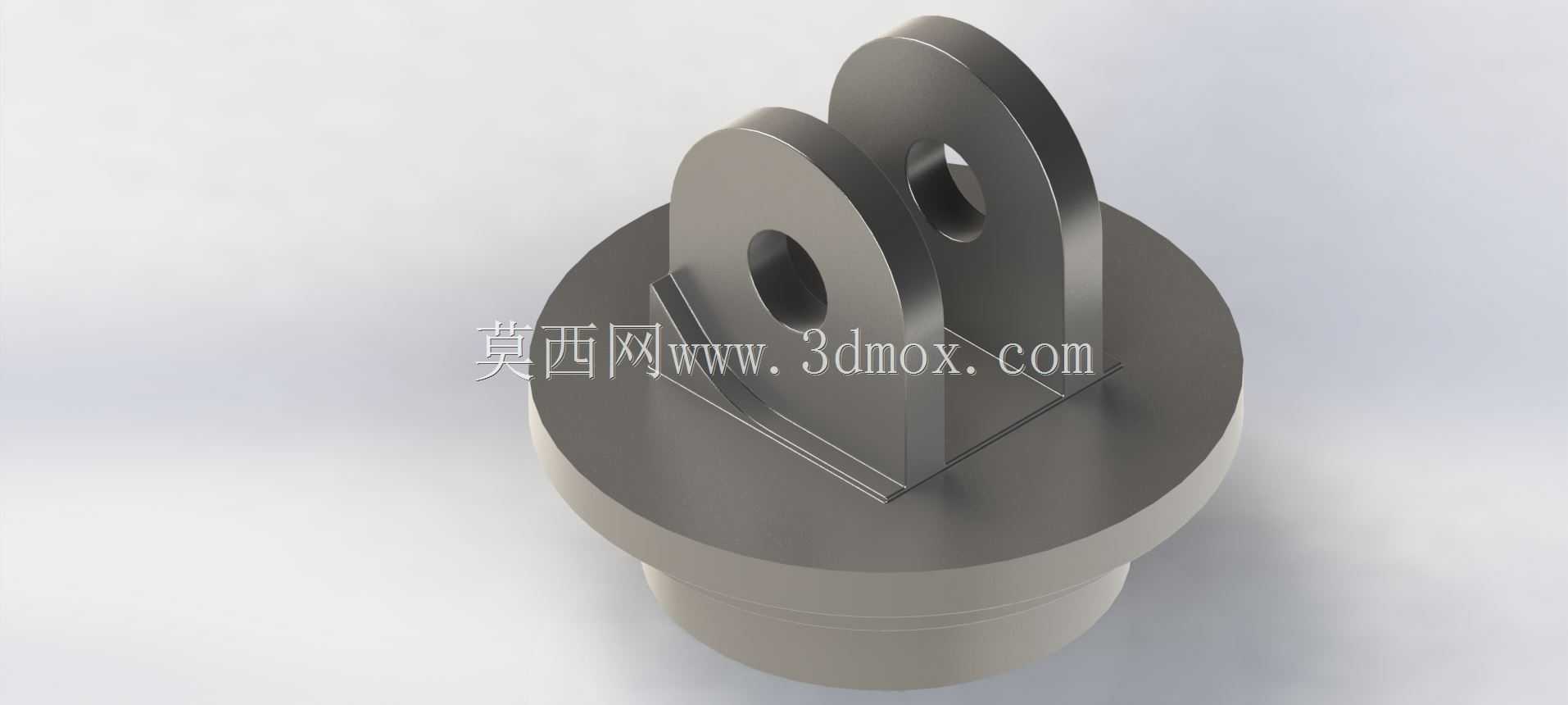

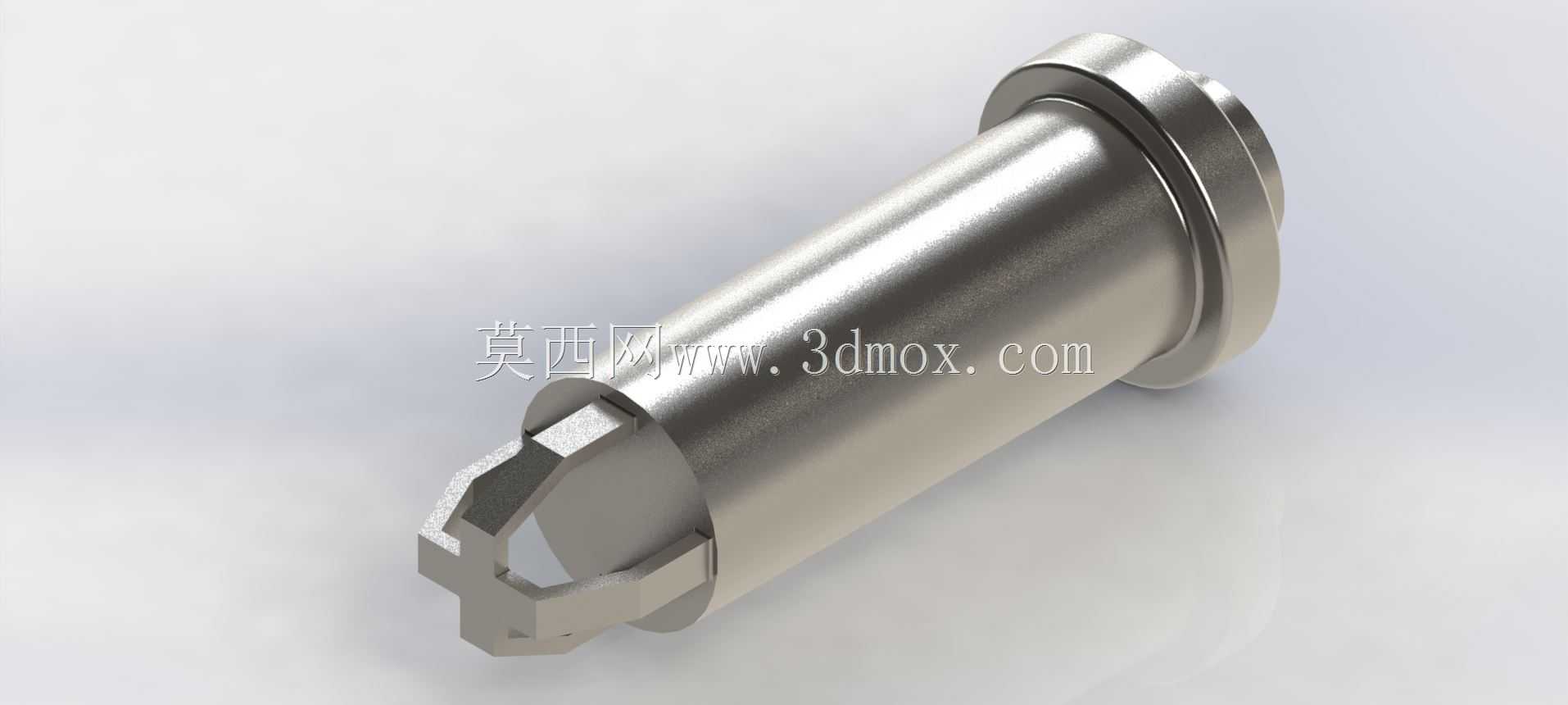

这款六自由度关节机械手的轮廓结构，主要面向车间内300-400公斤级重物的提升、移位与工位转运场景，可适配机械加工车间的工件上下料、仓储区域的重型货箱码垛、装配产线的重型部件转位等作业需求，能够在固定安装位覆盖半径内的立体空间完成多维度姿态调整，替代人工完成高负荷、重复度高的重物搬运动作，降低一线作业人员的劳动强度，同时规避重型工件搬运过程中的砸伤、磕碰等安全风险。从功能特性来看，该结构采用串联关节式布局，底座为回转支撑结构可实现整周水平方向旋转，大臂、小臂分别通过铰接关节实现俯仰角度调整，腕部设置多组回转关节可实现末端执行器的姿态偏转，六个自由度的组合可让末端到达工作范围内任意空间点位并匹配所需作业角度，完全满足重载搬运场景下的位置调整需求。设计思路上，该结构优先明确了整体运动边界与安装轮廓，没有纳入驱动电机、传动构件、传感元件、末端执行器等细节部件，先搭建出整体的运动骨架，为后续的详细设计提供基础框架：首先确定底座的安装法兰尺寸，保障安装时可与车间地面的预埋固定位可靠对接，避免重载作业时出现倾覆风险；其次根据额定负载的重心偏移范围，确定大臂、小臂的截面轮廓尺寸，预留足够的结构强度余量，避免负载状态下臂体出现过大形变影响定位精度；同时对各关节的转动角度范围做了初步限定，规避运动过程中臂体之间、臂体与周边设备的干涉问题，保障运动路径的顺畅性。外形与安装边界方面，底座采用圆柱式结构，底部安装法兰设置有均匀分布的固定孔位，可直接通过螺栓与地面安装基座锁紧；大臂与小臂采用等截面长杆结构，在保障结构刚度的前提下控制整体自重，降低关节驱动的负载压力；腕部采用收窄式结构，可适配夹爪、真空吊具等不同类型的末端执行器安装接口。整体轮廓在完全伸展状态下可覆盖较大的作业半径，收回状态下占用空间紧凑，可适配不同面积的车间工位布局，不会对周边的通行通道、相邻设备造成过多空间占用，为后续的管线布置、防护外壳安装预留了充足的空间，能够直接作为后续详细设计的基础框架使用，缩短重载机械手的整体开发周期。
