双轮差速自主移动机器人承载底盘结构

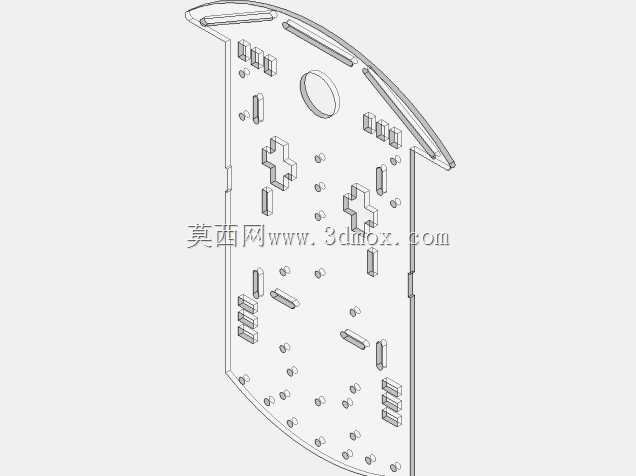

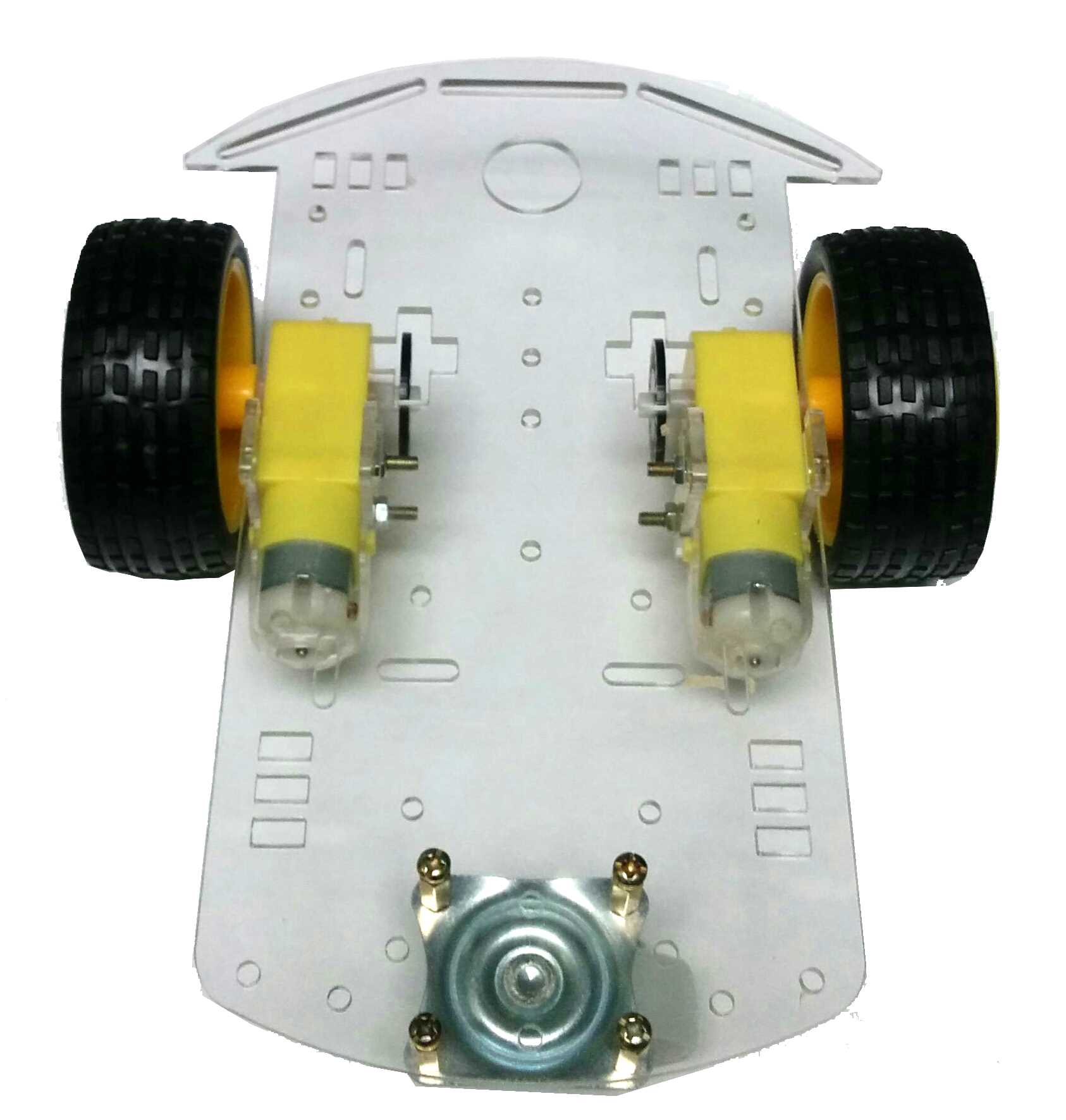

这款双轮驱动自主机器人底盘，是小型移动智能设备的核心承载结构，广泛应用于高校教学实验、室内巡检作业、小型物料转运、创客智能设备开发等场景，作为各类自主移动机器人的基础承载平台，可搭载控制主板、传感器模组、电源模块、功能执行组件等硬件，为整机提供稳定的移动支撑与动力输出能力。底盘采用对称式布局设计，主体承载板为流线型切边的平板结构，前端收窄的弧形轮廓可减少移动过程中的边角磕碰，板面预留了多组标准化安装孔位，孔位按照常用电子模块、传感器、支架的安装尺寸排布，无需额外打孔即可完成主流开源硬件、控制板、测距传感器、摄像头模组的固定安装，大幅降低二次开发的装配难度。动力部分采用双侧对称布置的直流减速电机搭配橡胶纹理轮胎，电机通过固定位直接锁附在承载板下方，轮胎轮毂与电机输出轴紧密配合，依靠两侧车轮的转速差实现转向动作，无需额外设置转向舵机结构，既简化了整体传动链路，也缩小了底盘的整体占用空间；底盘尾部设置有万向从动支撑轮，通过金属固定座与承载板连接，万向轮可360度自由转动，配合两个主动驱动轮形成三点支撑结构，保证底盘在平整地面移动时的稳定性，避免行进过程中出现翘头、侧倾的问题。设计过程中充分考虑了安装边界的适配性，承载板上的长条形镂空孔位可适配不同尺寸的电池、线路布设需求，圆形定位孔按照标准安装间距排布，可兼容不同规格的铜柱、螺丝固定件；整体结构的重心集中在两个主动轮的中心连线上，既保证驱动轮有足够的抓地力避免打滑，也让万向轮的承重处于合理区间，减少转向时的摩擦阻力。底盘的板面预留了充足的上层扩展空间，可根据不同应用场景加装机械臂、储物载台、消毒模块、检测探头等功能组件，适配教学演示、环境探测、短途配送等多种差异化的使用需求，结构件之间的连接均采用标准紧固件，拆装维护便捷，适合作为各类小型自主移动机器人的基础开发平台使用。
