织机后壁传动机构三维结构设计

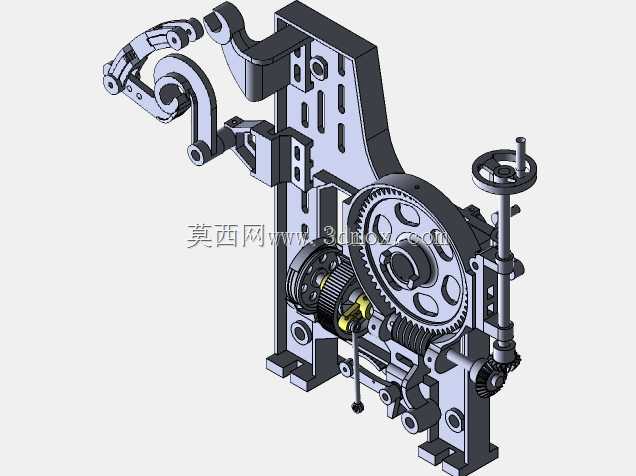

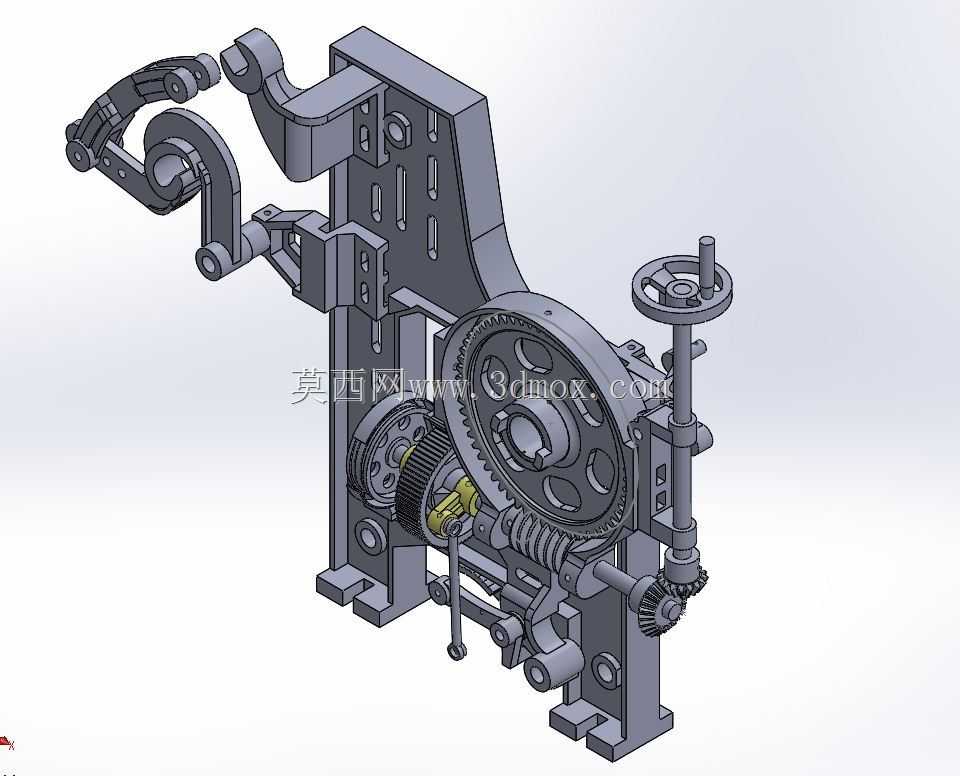

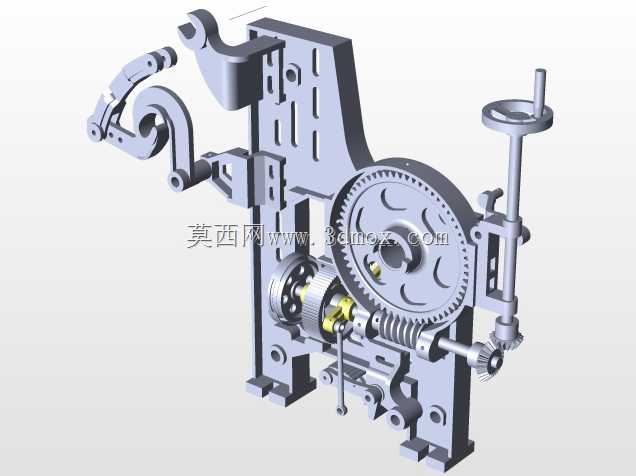

该结构为织机核心后壁传动承载组件，主要应用于无梭织机、有梭织机等纺织织造设备的机身侧部安装区域，承担织机开口、打纬、送经三大核心织造动作的动力传递与结构支撑作用，是保障织机连续稳定织造的关键机械单元。在实际纺织生产场景中，该组件安装于织机机身两侧的机架立板位置，作为动力中转与执行机构的安装载体，承接主电机输出的旋转动力，通过内部齿轮副、连杆臂、蜗轮蜗杆结构的协同传动，将匀速旋转动力转化为织造所需的往复摆动、间歇送进、定速回转等复合动作，驱动综框完成经纱开口、驱动钢筘完成纬纱打紧、驱动送经辊完成经纱定量输送，直接决定织机的织造精度、运行转速与面料织造质量。从功能特性来看，该组件采用集成化布局设计，将大直径主传动齿轮、变速小齿轮组、蜗轮蜗杆调节机构、手动操作手轮、多组传动连杆臂统一集成在单块后壁立板上，既减少了分散安装带来的装配累积误差，也压缩了机构整体占用空间，同时预留了多组标准安装孔位，可适配不同幅宽、不同织造规格的织机机型安装需求；组件上部的铰接连杆臂采用多关节轴承连接结构，可有效抵消传动过程中的径向窜动与振动，降低高速运转下的机构磨损，延长部件使用寿命；侧部设置的手轮结构可在设备调试、穿纱、故障排查阶段实现手动盘车操作，无需启动主电机即可完成机构动作校验，大幅提升设备运维的便捷性与安全性。从设计思路来看，该结构遵循织机重载、高速、长时连续运行的工况需求，后壁立板采用加厚筋条布局，在齿轮安装位、连杆铰接位、机架连接位均设置了局部加厚凸台，提升整体结构刚性，避免高速运转下的结构形变；传动齿轮组采用斜齿与直齿组合搭配，斜齿副承担大扭矩动力传递，降低传动噪音与啮合冲击，直齿副承担动作精准传递，保障传动比恒定；蜗轮蜗杆结构集成了经纱张力调节的自锁功能，调节完成后可自动锁止位置，避免织造过程中张力偏移导致的面料疵点。从安装边界与外形尺寸来看，该组件整体为立式布局，底部设置四个带定位销的安装支脚，可直接与织机底部横梁通过螺栓紧固连接，安装基准面平面度公差控制在0.02mm以内，保障各传动部件的同轴度要求；组件横向安装宽度适配织机侧部机架的预留空间，不会超出织机机身外轮廓，上部连杆臂的摆动行程经过精准校核，运动过程中不会与织机的综框、钢筘等周边部件发生运动干涉；各传动部件的润滑通道预留于后壁立板内部，可实现运转过程中的持续油浴润滑，减少日常维护的工作量。
