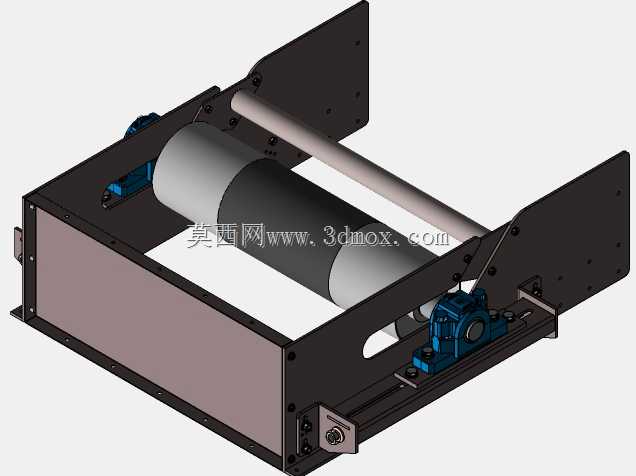

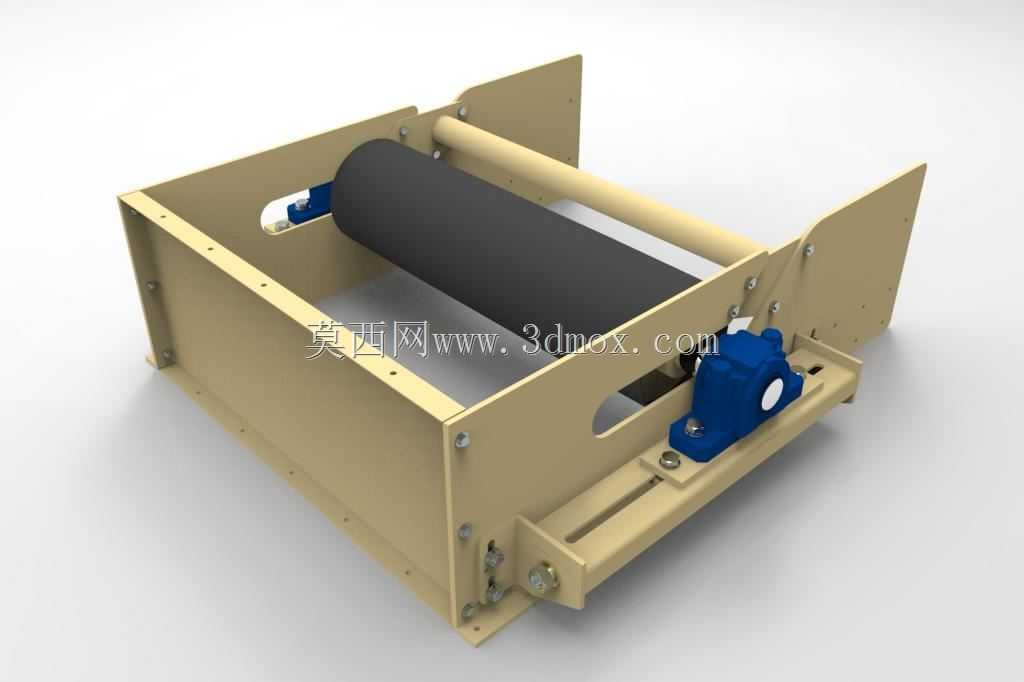

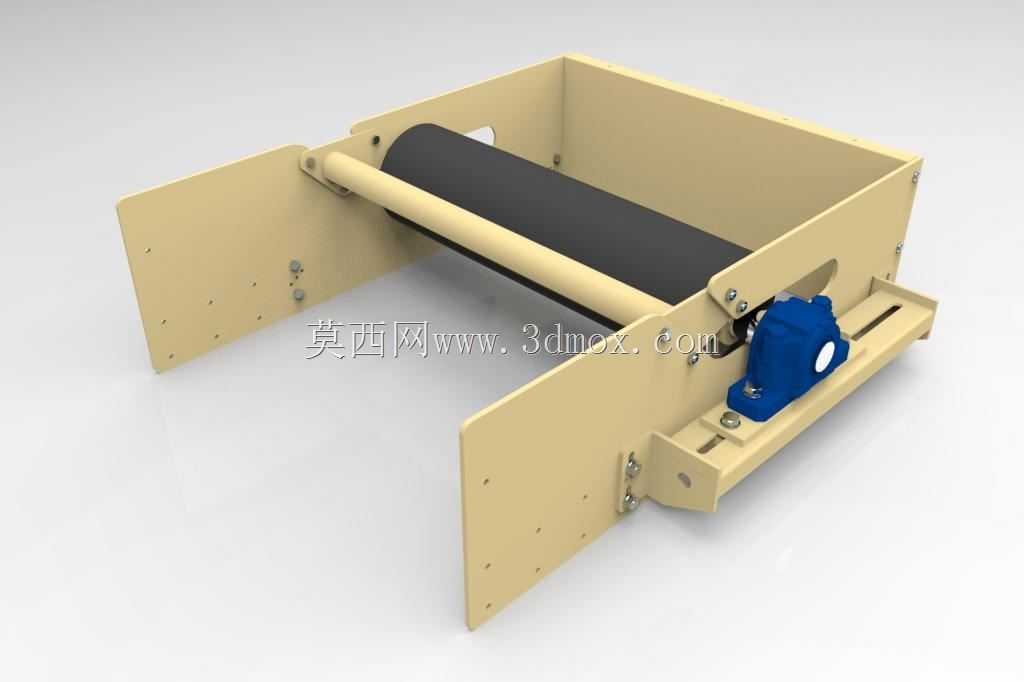

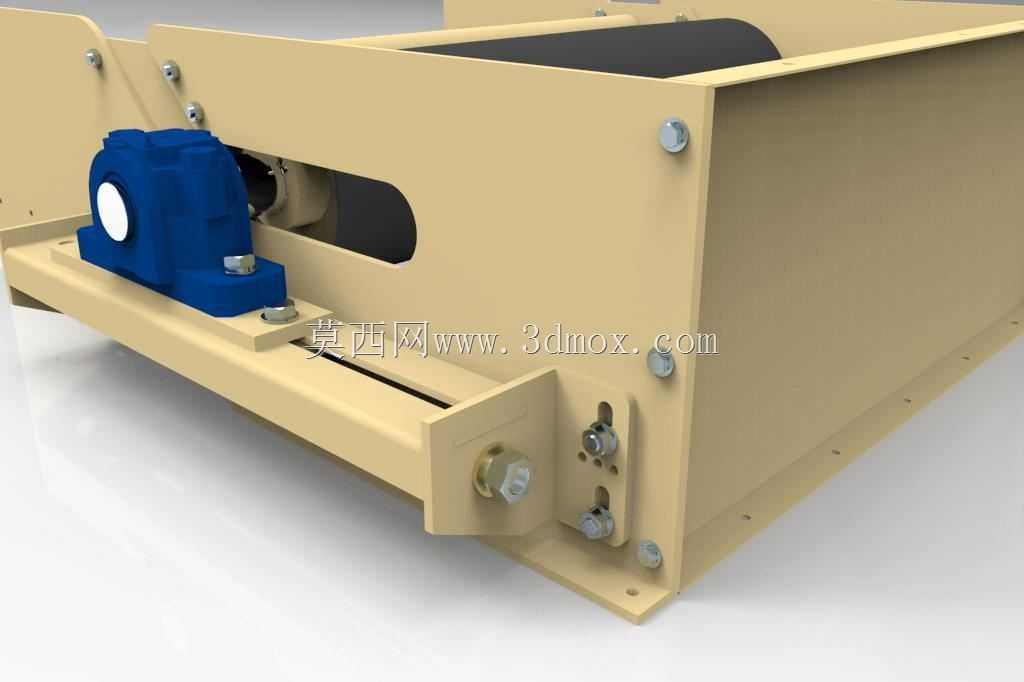

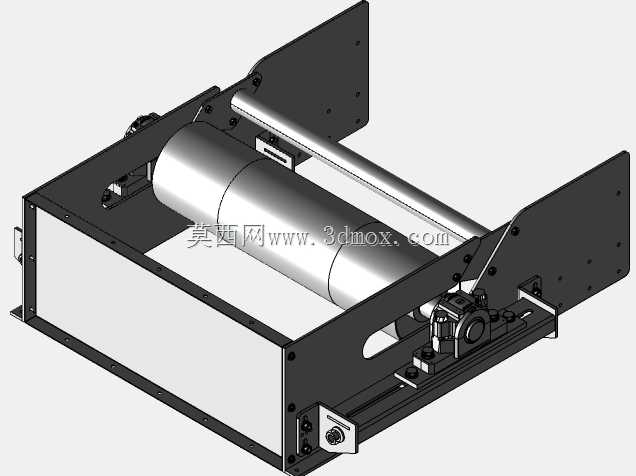

带式输送机头部驱动改向滚筒组件

该结构是带式输送设备的头部核心功能段，广泛应用于矿山散料转运、港口货物装卸、生产流水线物料输送、仓储物流分拣等场景中，承担着皮带承载面转向、动力传递、皮带张紧调节的核心作用，是保障带式输送机平稳运行的关键组成部分。从实际用途来看，该组件作为带式输送机的端部单元，一方面通过内置的改向滚筒实现输送皮带的运行方向折返，将承载段输送至端部的物料顺利导入下料溜槽，另一方面配套的轴承座安装结构可配合张紧调节机构调整皮带张紧度，避免皮带运行过程中出现打滑、跑偏、跳带等故障，保障物料输送过程的连续性与稳定性。从功能特性来看，该组件采用框架式钣金焊接机架结构，两侧立板预留了滚筒安装轴孔与调节长槽，可适配不同直径规格的滚筒安装需求，机架侧边的螺栓连接结构可实现与输送机中段机架的快速拼接，端部配套的轴承座采用分体式安装设计，既可以承载滚筒运转过程中的径向载荷，也能降低后期维护时的滚筒拆装难度，机架内部预留的安装空间可适配驱动减速装置的直连安装，无需额外搭建驱动安装支架，大幅缩减现场安装的施工工作量。从设计思路来看，该结构优先考虑了现场安装与后期维护的便捷性，机架采用标准化折弯焊接工艺，所有安装孔位均采用统一的孔距标准，可与同规格的输送机中段机架实现无差别互换，滚筒表面采用包胶处理，增大与皮带之间的摩擦力，降低动力传递过程中的功率损耗，张紧调节结构采用螺栓顶推式设计，操作人员仅需通过扳手旋转调节螺栓即可完成皮带张紧度的调整，无需复杂的专用工具，同时机架两侧的立板做了加厚处理，提升整体结构的抗形变能力，可适配大载重、长距离输送场景下的载荷冲击。从外形尺寸与安装边界来看，该组件整体为矩形框架结构，宽度适配常用的工业输送皮带宽度规格，机架底部预留了与基础支架连接的固定孔位，安装时仅需保证端部滚筒轴线与输送机纵向中心线垂直，即可避免皮带跑偏问题，组件的整体高度与中段机架高度保持一致，拼接后可保证输送皮带的承载面处于同一水平面，不会出现物料卡顿、撒漏的问题，机架侧边预留的驱动装置安装位可适配不同规格的减速装置，无需对原有结构进行二次切割改造，适配性较强。
