混凝土施工用管道夹持固定控制台结构

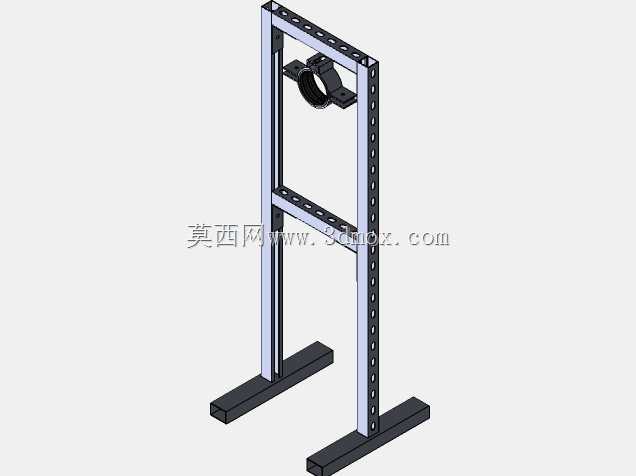

　　在民用建筑、市政管网的混凝土浇筑前置工序里，水电管线的临时固定一直是现场容易被忽略却直接影响施工精度的环节——以往工人常采用铁丝绑扎、临时木块支顶的方式固定预埋的给水、穿线管道，不仅固定效率低，混凝土振捣时管道容易出现偏移上浮，拆模后管线位置偏差过大还需要二次凿改，甚至会破坏管道外壁的防腐层，给后续管网试压留下渗漏隐患。这套穿孔控制台就是针对这类现场痛点设计的管路临时固定工装，核心采用标准方管焊接的框架式结构，整体为立式落地布局，底部两根横向延伸的方管支脚直接接触施工作业面，无需额外打膨胀螺栓固定，依靠支脚与地面的接触面积分散框架受力，单台设备可覆盖1.2米宽度范围内的单根或并行管道固定需求，支脚长度预留了足够的防倾覆余量，即便单侧受到管道的侧向推力，也不会出现侧翻问题。

　　框架主体的两根竖向立柱采用等边角钢与方管拼焊而成，立柱全长方向按等间距加工了一排圆形调节孔，孔位间距匹配常规施工中管道的常见预埋高度差，管夹安装座通过快拆销钉与不同高度的孔位配合，可在0.4米到1.8米的竖向范围内自由调整夹持高度，适配不同埋深、不同管径的水平管道临时固定需求。中间的夹持组件采用分体式抱箍结构，抱箍内壁衬有软质工程塑料垫层，夹持时不会刮伤镀锌钢管、PPR管等不同材质的管道外壁，抱箍的开合通过侧边的快拆旋钮控制，无需额外工具即可完成管道的装夹与拆卸，单处管道的固定操作耗时不超过10秒，相比传统铁丝绑扎的效率提升三倍以上。

　　设计阶段特意规避了复杂的传动与调节结构，所有受力部件均采用常见的型材加工，现场如果出现部件损坏，可直接用现场余料切割替换，无需定制特殊配件。框架的横向连接横梁同样采用方管焊接，与竖向立柱之间采用满焊处理，焊缝高度不小于型材壁厚，保证框架整体的抗扭刚度，即便在混凝土浇筑时受到振捣棒的意外触碰，夹持位置的偏移量也能控制在2毫米以内，满足预埋管线的位置精度要求。整套工装的安装边界非常宽松，底部支脚不需要完全平整的作业面，即便在有少量碎石的回填土层上，也可以通过垫薄木片的方式调平框架，不会影响夹持精度。

　　从现场使用逻辑来看，这类工装不需要与模板体系做刚性连接，可独立放置在管线布设路径旁，管道布设完成后直接调整抱箍高度卡紧管道即可，混凝土浇筑初凝后即可松开抱箍，将整套工装移至下一个施工段重复使用，单套工装的循环使用次数可达上百次，摊销成本远低于一次性的铁丝、支块耗材。抱箍的规格可根据现场常用的管道外径做快速更换，框架本身的安装接口统一，不同尺寸的抱箍都能适配同一套立柱的安装孔位，不需要为不同管径单独配置整套支架，进一步降低了施工方的工装配置成本。竖向立柱的孔位加工采用激光下料，孔位同轴度误差控制在0.1毫米以内，保证两侧安装座的高度一致性，避免管道夹持时出现倾斜翘曲的问题，管道固定后保持水平状态，不会出现倒坡影响后续介质输送。

　　不同于永久固定的管道支架，这套控制台的核心定位是施工阶段的临时支护工装，所以在结构设计上优先考虑拆装效率与周转通用性，没有做多余的防腐喷涂处理，仅在焊接完成后做了焊渣打磨与毛刺清理，避免现场搬运时划伤施工人员。框架整体重量控制在合理范围内，两名工人即可轻松抬运转移，不需要借助吊装设备，适配施工现场多点位流动作业的需求。底部支脚的端面做了磨平处理，与地面接触时不会出现硌垫晃动，在平整的混凝土地面作业时，依靠自身重量即可保持稳定，不需要额外压重固定；如果在土质松软的回填区域作业，也可在支脚处压上砖块或钢筋头配重，进一步提升抗倾覆能力。

　　从结构建模的角度来看，这套工装的所有零件都采用参数化建模思路，型材的截面尺寸、孔位间距、抱箍的夹持范围都设置了可调参数，后续如果需要适配更大管径或者更高的固定高度，只需要修改对应参数即可快速生成新的模型文件，不需要重新绘制草图。装配时完全按照实际焊接顺序做约束，还原了现场加工的工艺顺序，焊接位置的焊缝也做了简化示意，方便加工人员直接参照模型下料制作，不需要额外绘制复杂的加工图纸。
