千瓦级垂直轴风力涡轮发电核心结构

　　在分布式离网供电、海岛基站供电、偏远牧区户用供电、城市楼宇微风发电场景中，垂直轴风力涡轮凭借对风向无要求、低风速启动、运行噪音低、运维难度小的特性，正在逐步补充水平轴风机覆盖不到的应用空白。这套1:1比例设计的千瓦级垂直轴风力涡轮核心发电结构，针对1000W功率等级的离网型应用场景做了结构优化，整套结构围绕轴向磁通盘式发电核心展开，没有采用传统径向磁通的发电机结构，更适配垂直轴风机低转速、大扭矩的输出特性。

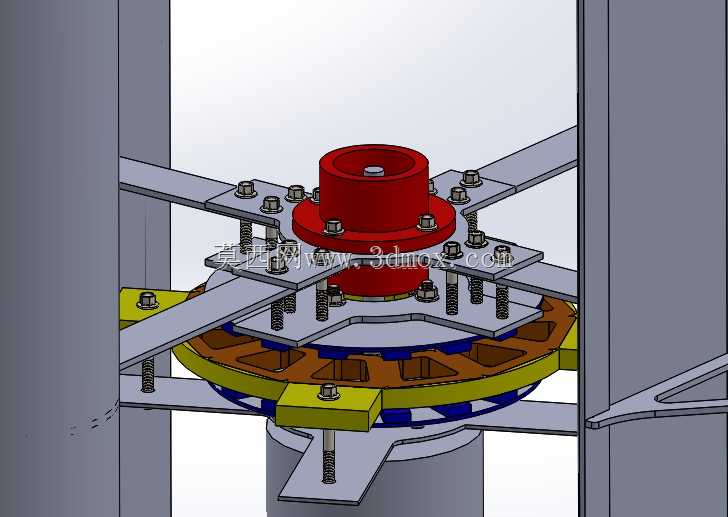

　　从结构设计逻辑来看，整套发电单元采用层叠式装配思路，核心励磁部分配置24块钕铁硼永磁体，按N/S极交替排布在导磁背铁上，形成均匀的轴向交变磁场；定子部分设置12组集中式绕组线圈，采用无铁芯结构设计，从根源上降低齿槽转矩带来的启动阻力，保证在2m/s的微风速下即可驱动叶轮带动磁钢盘旋转切割磁感线输出电能。线圈与磁钢之间的气隙通过4组铝制翼形支撑件配合调节螺栓做精准控制，铝翼件同时承担结构支撑与气流导正的作用，一方面将上下安装法兰的载荷均匀传递到中心转轴，另一方面可以引导流经发电单元的气流，避免紊流带来的额外运行振动。

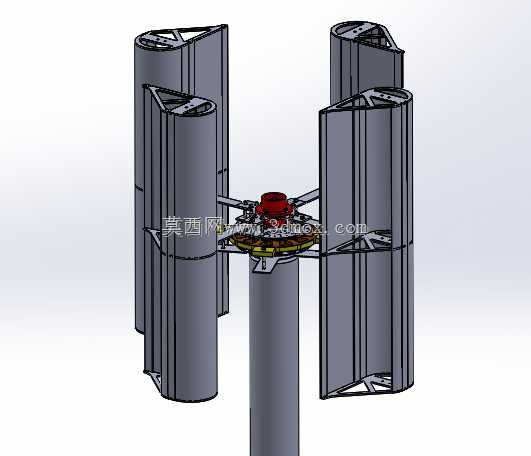

　　安装边界层面，整套核心发电结构采用中心轴穿装设计，上部法兰直接对接垂直轴风机的叶片安装支架，下部法兰对接风机的主支撑立柱，不需要额外做传动结构转接，降低了传动链的功率损耗。层叠结构的所有连接点均采用防松螺栓配合弹簧垫圈做防松处理，适配户外长期运行的振动工况，避免长期风载作用下连接件松动导致气隙变化影响发电效率。结构设计时充分考虑了装配工艺性，所有线圈、磁钢、支撑件都采用模块化设计，单一部件损坏时可单独拆解更换，不需要整体拆解发电单元，大幅降低后期运维的工作量。

　　实际运行过程中，这套结构的磁路做了闭合优化，背铁采用高导磁低碳钢加工，减少漏磁带来的效率损失，12组线圈按三相星形接法连接，输出的三相交流电经过外置整流模块即可转换为直流电给蓄电池组充电，适配常规离网风光互补供电系统的电气参数。结构的转动部分采用双轴承支撑设计，上下轴承分别承担径向载荷与轴向载荷，可承受沿海地区强阵风带来的冲击载荷，同时轴承配置了防尘密封结构，避免户外沙尘进入轴承滚道导致卡滞，延长设备的无故障运行时长。

　　不同于常规小型垂直轴风机采用的外转子发电结构，这套内转子层叠结构的重心完全落在中心转轴轴线上，转动过程中的动平衡更容易校准，运行时的振动幅度更小，对支撑立柱的结构强度要求更低，适合在城市建筑屋顶、通信杆塔顶部这类对载荷与振动有严格限制的场景安装使用。铝制翼形支撑件除了结构固定作用外，还可作为散热结构，带走线圈发电过程中产生的热量，避免长期满功率运行时线圈温升过高导致绝缘层老化，提升发电单元的持续运行功率上限。
