USB接口配套印刷电路板结构设计

这款USB接口配套印刷电路板的三维结构设计，主要面向消费电子外设、工业控制通讯、嵌入式开发等多场景的硬件连接需求，是实现设备间数据传输与电力供给的核心连接部件。在日常办公场景中，它可应用于U盘、USB延长线、键鼠外设等产品的内部连接端，实现终端设备与主机的稳定通讯；在工业控制场景中，它可作为工控板、数据采集模块的外接通讯端口，满足工业环境下的插拔连接需求，适配各类需要USB接口拓展的工业设备。

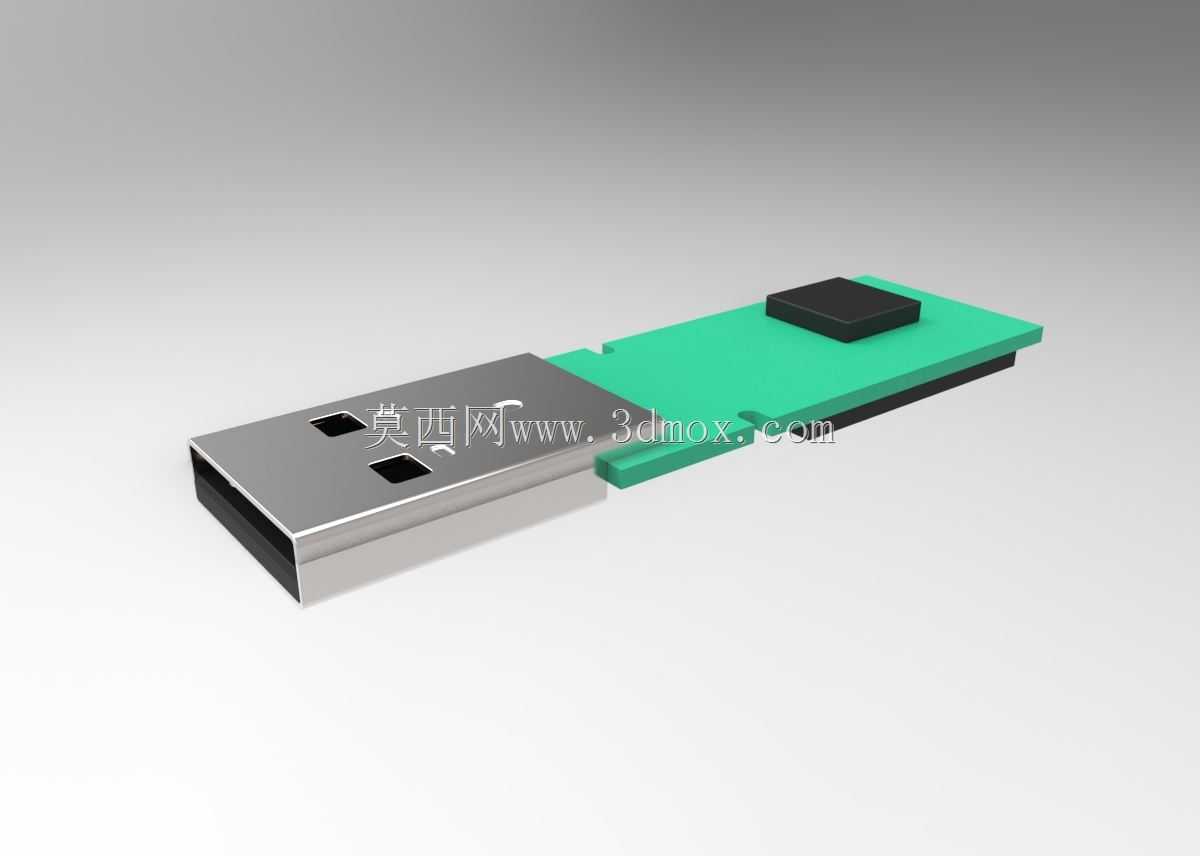

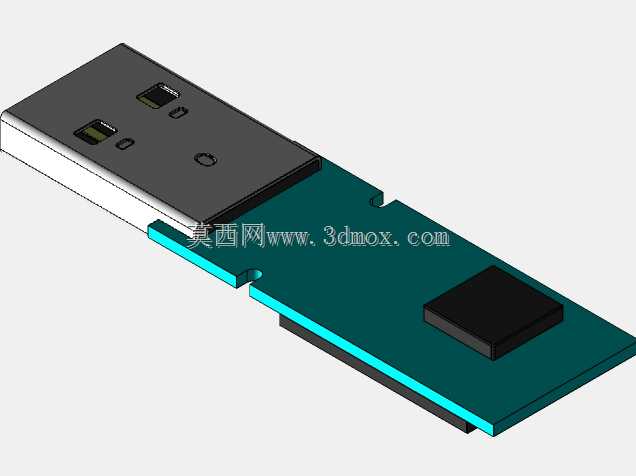

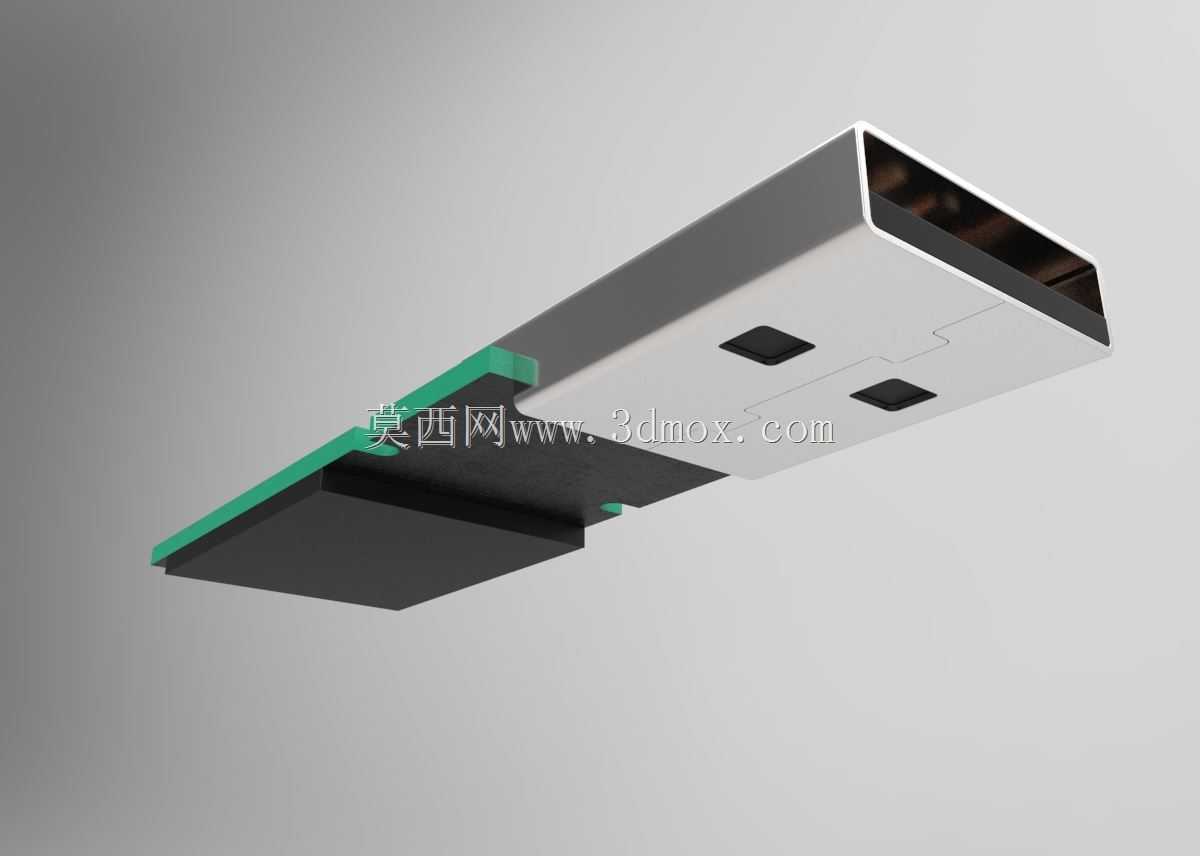

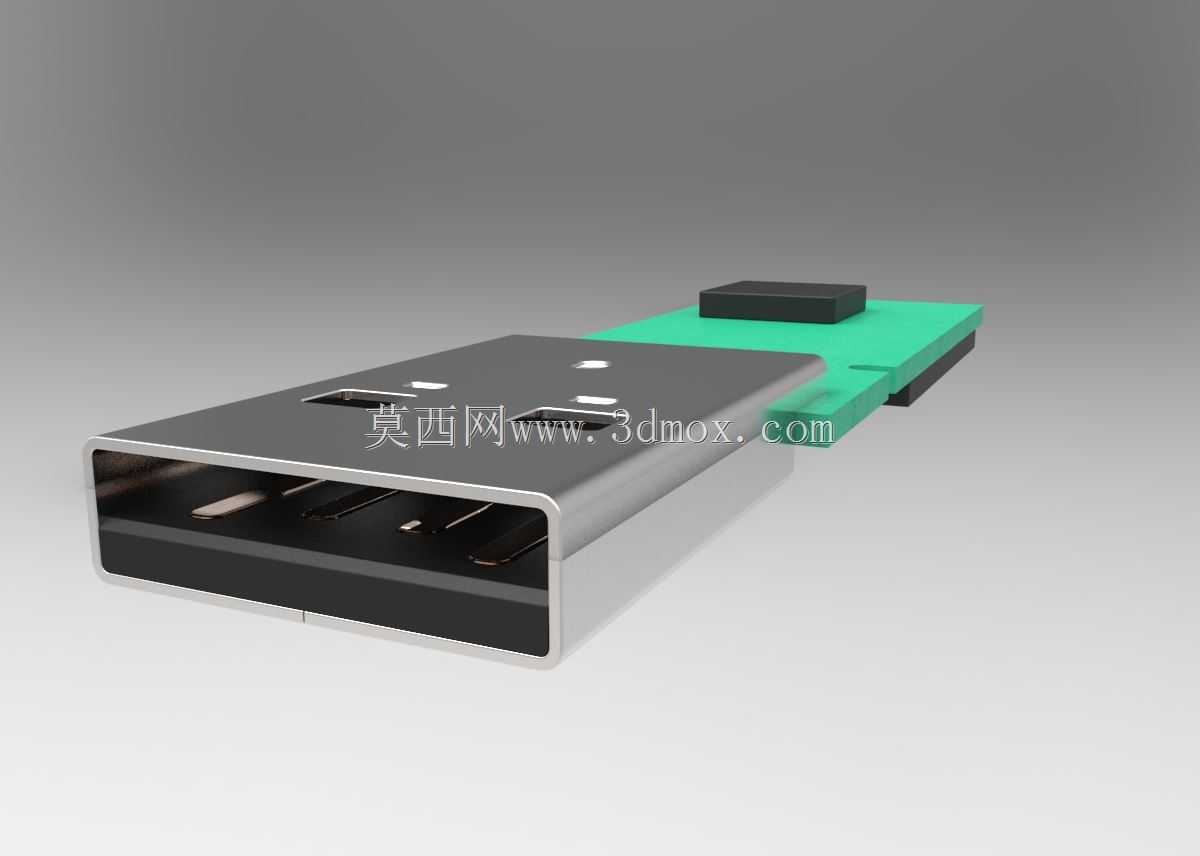

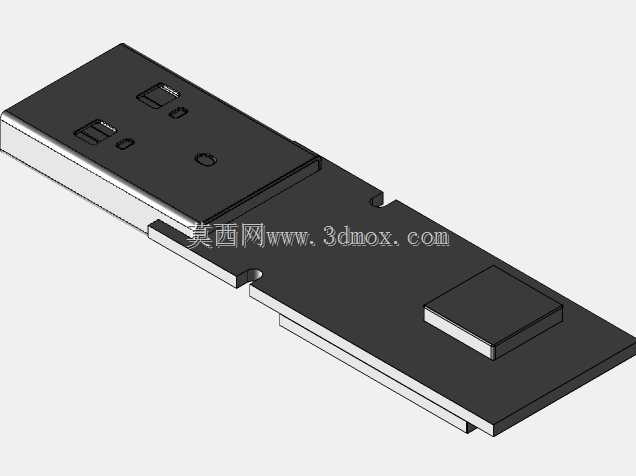

从产品功能特性来看，该设计完整还原了USB公头的金属屏蔽外壳、内部绝缘胶芯、导电接触弹片以及尾部衔接的印刷电路板结构，金属外壳采用卷边包覆设计，既可以在插拔过程中保护内部绝缘基座与触点不受外力损坏，也能起到电磁屏蔽作用，减少外界信号干扰对数据传输稳定性的影响。内部的四个导电触点分别对应电源正、数据负、数据正、接地的功能定义，触点采用凸起式弹片结构，在插头插入母座时能够提供稳定的接触压力，降低接触电阻，避免长期使用后出现接触不良的问题。尾部衔接的印刷电路板预留了焊盘位置，可直接焊接引线或对接主控电路板，实现接口与内部电路的导通。

在设计思路上，该结构严格遵循通用USB Type-A接口的行业通用尺寸规范，金属外壳的外部宽度、厚度，内部触点的间距、伸出长度，以及尾部电路板的宽度、厚度都匹配通用安装尺寸，能够适配市面上绝大多数标准USB母座，无需额外修改结构即可直接适配各类通用USB连接场景。设计过程中充分考虑了插拔寿命的需求，金属外壳的边角做了圆弧过渡处理，减少插拔时对母座端口的磨损，内部绝缘胶芯采用耐高温绝缘材质的结构设计，能够承受焊接过程中的高温，同时固定触点位置避免偏移。

从安装边界来看，该结构的金属外壳部分为标准USB公头尺寸，插入母座的深度符合通用规范，尾部电路板的宽度略小于金属外壳宽度，预留了外壳注塑包胶或装配固定的空间，电路板上的焊盘位置对齐触点引脚，焊接时无需额外弯折引脚，既适合自动化流水线的波峰焊装配，也适合小批量手工焊接作业。整体结构没有多余的突出特征，在产品外壳装配时能够轻松嵌入预留的接口开孔，不会出现装配干涉问题，可直接用于各类带USB接口的电子产品结构开发参考。
