径流式涡轮转子叶轮结构设计

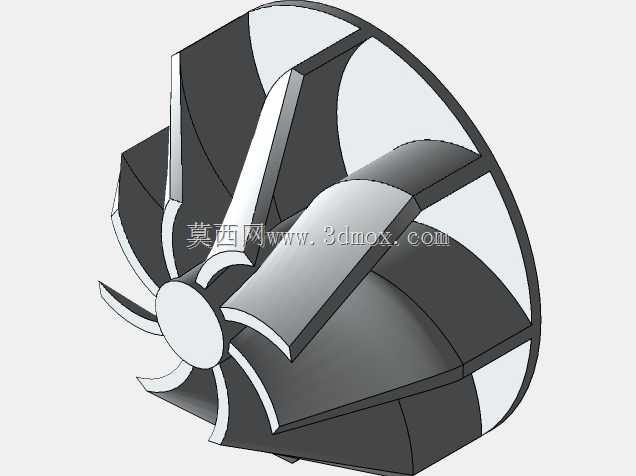

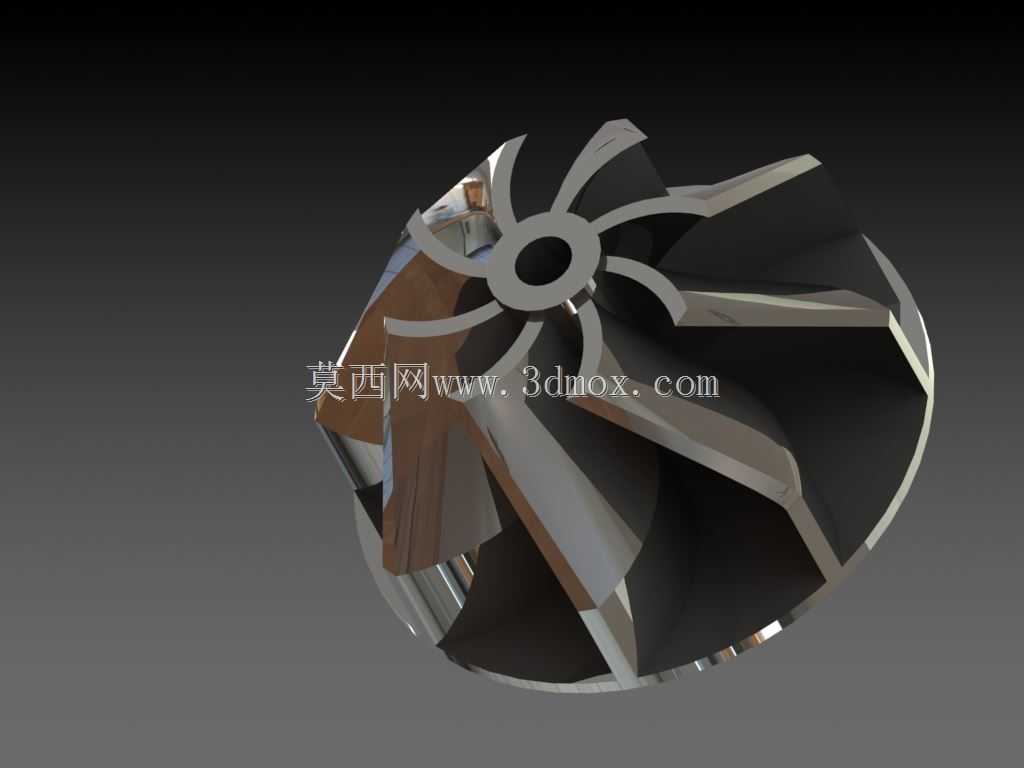

这款涡轮转子是小型径流式涡轮设备的核心做功部件，广泛应用在微型燃气轮机、车用涡轮增压器、小型工业透平膨胀机、航空辅助动力单元等场景中，承担着将流体介质携带的压力能、热能转化为旋转机械能的核心作用，是整套动力循环中决定能量转换效率的关键构件。在实际工况中，高温高压的工质会从转子外缘径向流入流道，顺着叶片型线改变流动方向，在流道内完成膨胀降压过程，将自身携带的能量传递给叶片，驱动转子整体绕中心轴做高速旋转，进而带动同轴连接的压气机叶轮、发电机转轴或者其他负载端部件完成做功，整套转子的运行转速通常可达每分钟数万转，对结构的动平衡精度、型线的气动合理性都有极高要求。从设计思路来看，这款转子采用了后弯式长短叶片间隔布局，共设置九片主叶片，相邻主叶片之间的流道顺滑过渡，叶片前缘做了圆弧修型处理，能够有效降低工质进入流道时的冲击损失，减少入口处的流动涡流；叶片型线从轮缘到轮毂处按照等环量流型进行扭曲设计，保证不同半径位置的流体都能获得合理的偏转角度，避免流道内出现二次流、流动分离等损失问题，提升整体的能量转换效率。轮盘部分采用了等强度锥面设计，从外缘到中心轮毂位置厚度逐步增加，既能够抵消高速旋转时产生的离心应力，避免轮盘在高转速下出现结构变形或者开裂，也能尽可能控制转子整体重量，降低转动惯量，提升转子的动态响应速度。中心位置设置了标准的阶梯式安装轴孔，轴孔内壁预留了键槽安装位，能够和配套的传动轴实现周向固定，传递旋转扭矩，轴孔端面设计有定位止口，能够保证转子安装时的同轴度，降低高速旋转时的不平衡振动量。转子的整体外形为回转类结构，最大外轮廓直径适配小型涡轮的蜗壳出口尺寸，安装时需要保证转子外缘和蜗壳内壁之间的间隙控制在合理范围，间隙过大会导致工质泄漏降低效率，间隙过小则容易在热态运行时出现刮擦故障；轮毂端的轴向定位面和轴承安装位的尺寸匹配常规小型高速轴承的安装边界，能够直接适配标准规格的浮动轴承或者陶瓷球轴承组件，不需要额外做定制化的安装座修改。叶片表面和轮盘表面都做了顺滑的圆角过渡，没有尖锐的应力集中点，既能够降低高速旋转时的风阻损失，也能提升结构的抗疲劳强度，适配长期高温高速的运行工况。
