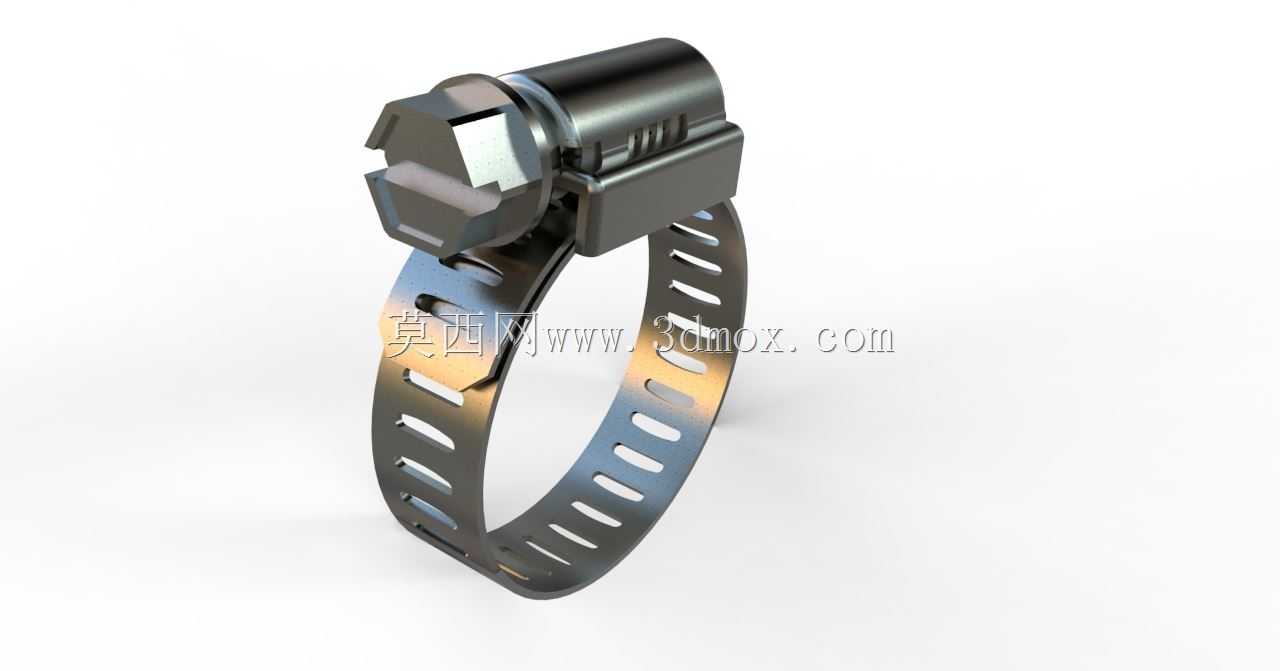

蜗杆传动式不锈钢喉箍紧固结构

这款蜗杆夹钳也就是日常工业场景中常用的蜗杆式喉箍，是流体输送、设备装配领域应用极广的紧固连接件，主要用于软硬管路的对接锁紧场景，小到家用给排水软管、汽车油路水管的接口固定，大到工业生产中气动管路、化工输送软管、通风除尘管道的接口密封锁紧，都能看到这类结构的身影。它的核心作用是通过蜗杆蜗轮的啮合传动，带动环形钢带收紧，在管路对接位置施加均匀的径向抱紧力，避免管路受内部流体压力冲击、设备运行振动影响出现松脱、渗漏问题，相比传统的铁丝捆扎、螺钉顶紧的固定方式，它的锁紧力分布更均匀，不会出现局部应力集中割伤软管管壁的问题，同时可适配一定范围内的不同管径，安装调节的灵活度更高。

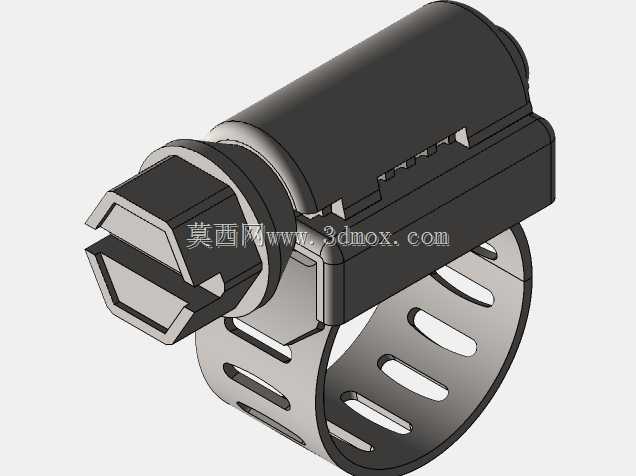

从设计思路来看，这款结构采用了开放式环形钢带搭配一体式蜗杆锁紧头的布局，钢带上均匀冲压出连续的横向通槽，这些槽位刚好和锁紧头内的蜗杆齿牙啮合，当使用螺丝刀转动蜗杆头部的一字槽时，蜗杆的旋转运动就会转化为钢带的直线收放动作，实现抱紧直径的无级调节，这种传动结构自带自锁特性，当停止转动蜗杆后，齿牙和钢带槽位的卡合会自动锁止当前的抱紧直径，不会因为管路的长期振动出现松脱退牙的问题。锁紧头位置做了全包式的壳体设计，将蜗杆的传动部分完全包裹在内，既可以避免外部灰尘、水汽进入啮合位置造成卡涩锈蚀，也能让钢带的收放动作始终保持在预设轨道内，不会出现钢带偏斜脱出的问题。

在外形尺寸与安装边界上，这款喉箍的钢带采用了等宽的薄型不锈钢带冲压成型，收紧状态下整体外轮廓为规整的环形，锁紧头部分凸起于钢带环面，安装时需要预留出螺丝刀操作的转动空间，避免周边零部件干涉蜗杆的调节操作。钢带的通槽采用了圆角过渡的冲压工艺，没有尖锐的毛刺棱角，既可以提升和蜗杆齿牙的啮合顺畅度，也能避免安装过程中划伤操作人员的手部，同时减少钢带在反复松紧过程中的应力集中点，提升整体的抗疲劳寿命。它的适配管径覆盖范围较广，松开状态下可以轻松套入对应规格的管路接头位置，收紧后可以牢牢贴合在管路外壁，不管是橡胶软管、PVC软管还是带钢丝增强的复合软管，都能实现可靠的抱紧密封，在汽车制造、暖通安装、农业灌溉、工业气动系统搭建等场景中，都是不可或缺的基础紧固配件。
