舵机配套金属伺服安装摇臂结构设计

项目分类:3D模型 发布时间:2021-05-20 ID:180890
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计
  • 舵机配套金属伺服安装摇臂结构设计

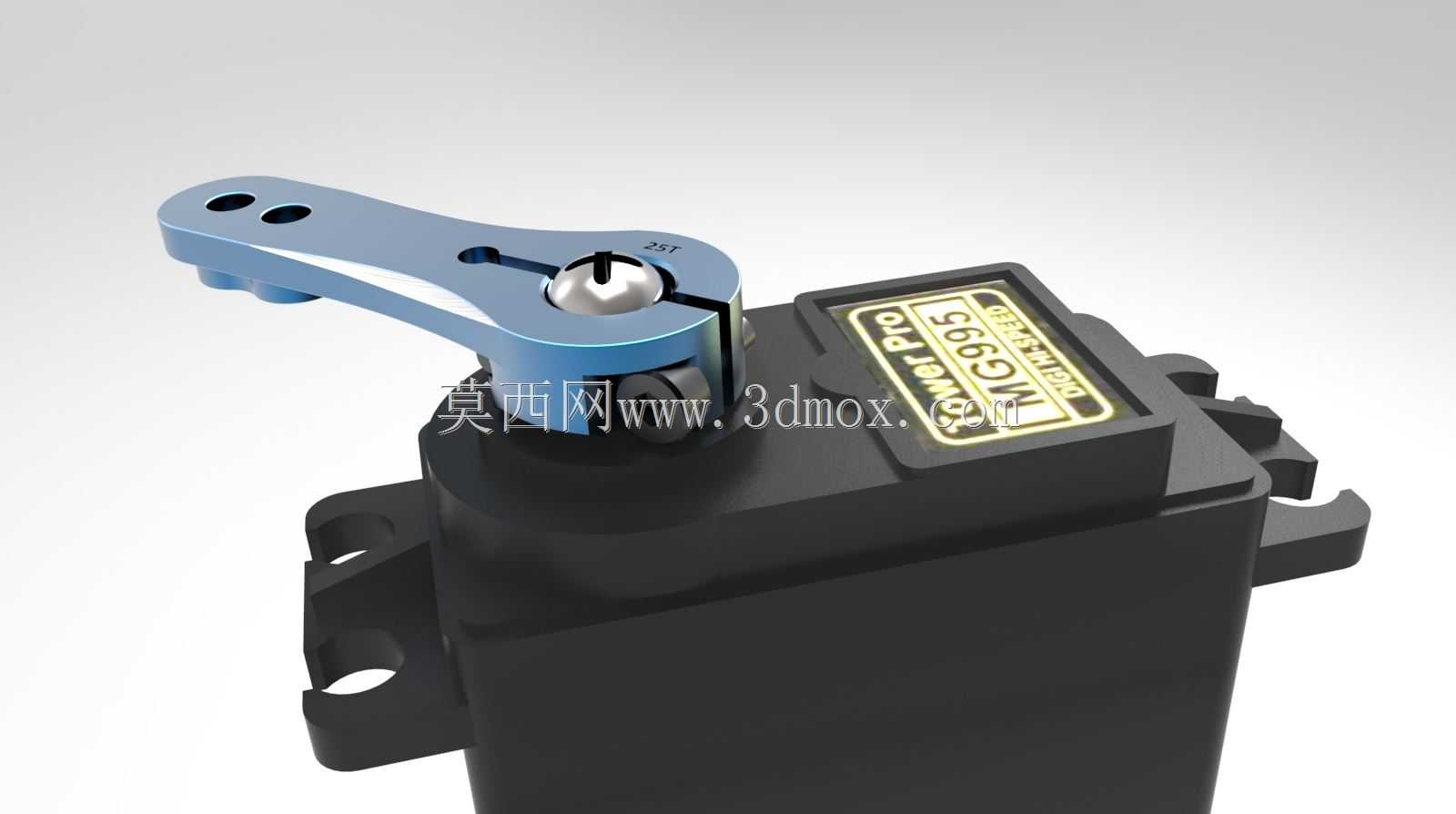

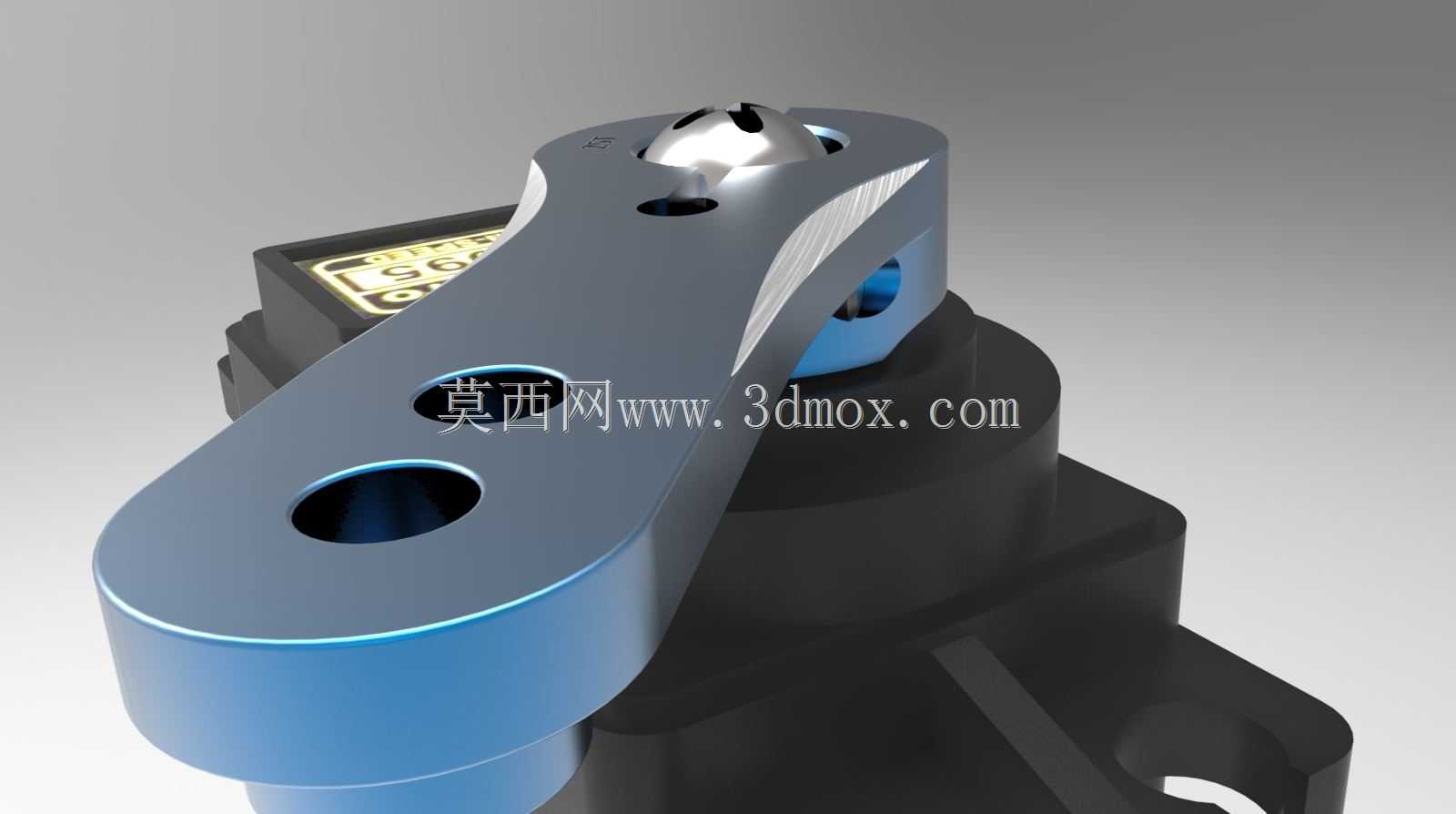

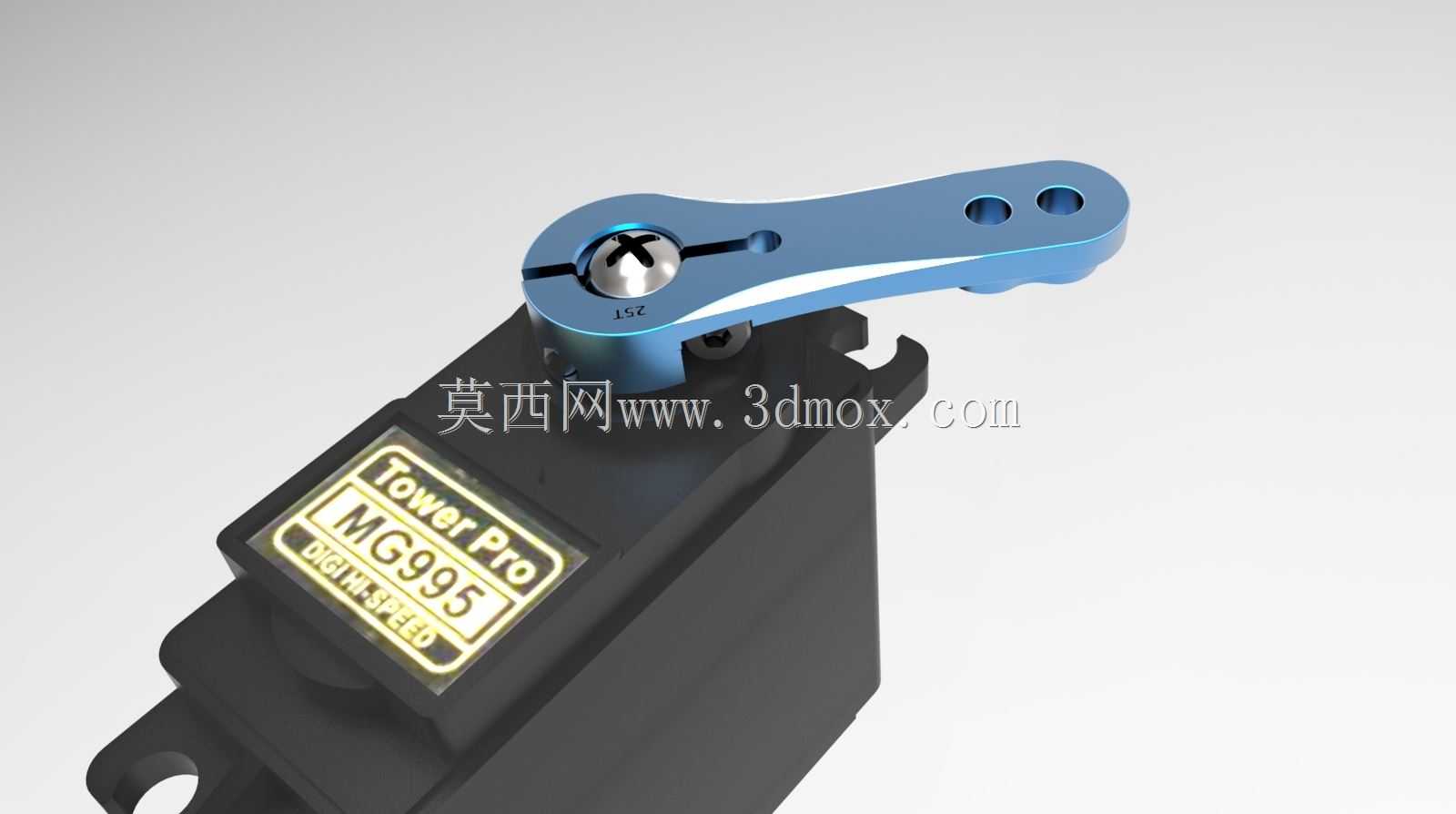

这款金属伺服安装摇臂是舵机传动系统中的核心配套连接件,主要应用在航模舵面操控、小型自动化设备点位传动、智能机器人关节动作输出、遥控车转向控制等需要精准角度传动的场景中,作为舵机输出轴与被驱动部件之间的力传递载体,承担着将舵机的旋转扭矩精准传导至执行端的关键作用,其结构强度与安装精度直接决定了整套传动机构的动作响应速度、定位精度与长期运行可靠性。

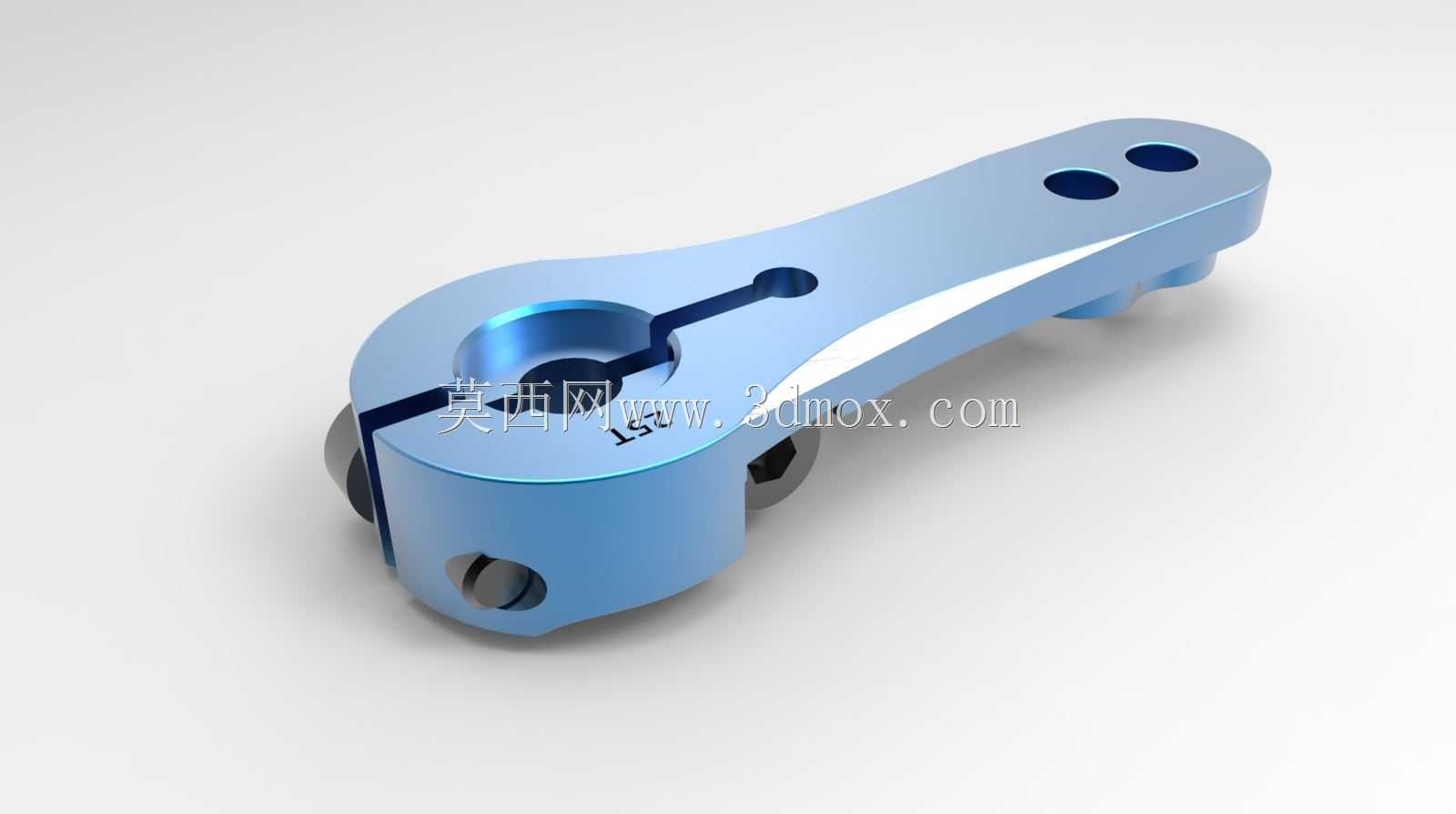

从功能特性来看,这款摇臂采用高强度金属材质加工成型,相比传统塑料材质的舵机摇臂,具备更高的抗扭强度与抗形变能力,能够承受大扭矩舵机的瞬时冲击力,在频繁往复摆动的工况下不会出现断裂、滑牙等失效问题,适配大扭矩金属齿轮舵机的使用需求。摇臂与舵机输出轴的配合位置采用了标准花键啮合结构,能够与主流标准尺寸舵机的输出齿完美契合,安装后无旷量,保证角度传递的精准度,不会因为配合间隙导致动作偏差。摇臂上预留的多个安装孔位,可适配不同连接端的安装需求,既可以通过球头扣连接拉杆实现远距离传动,也可以直接固定执行部件完成直驱动作,灵活适配不同的机构布局要求。

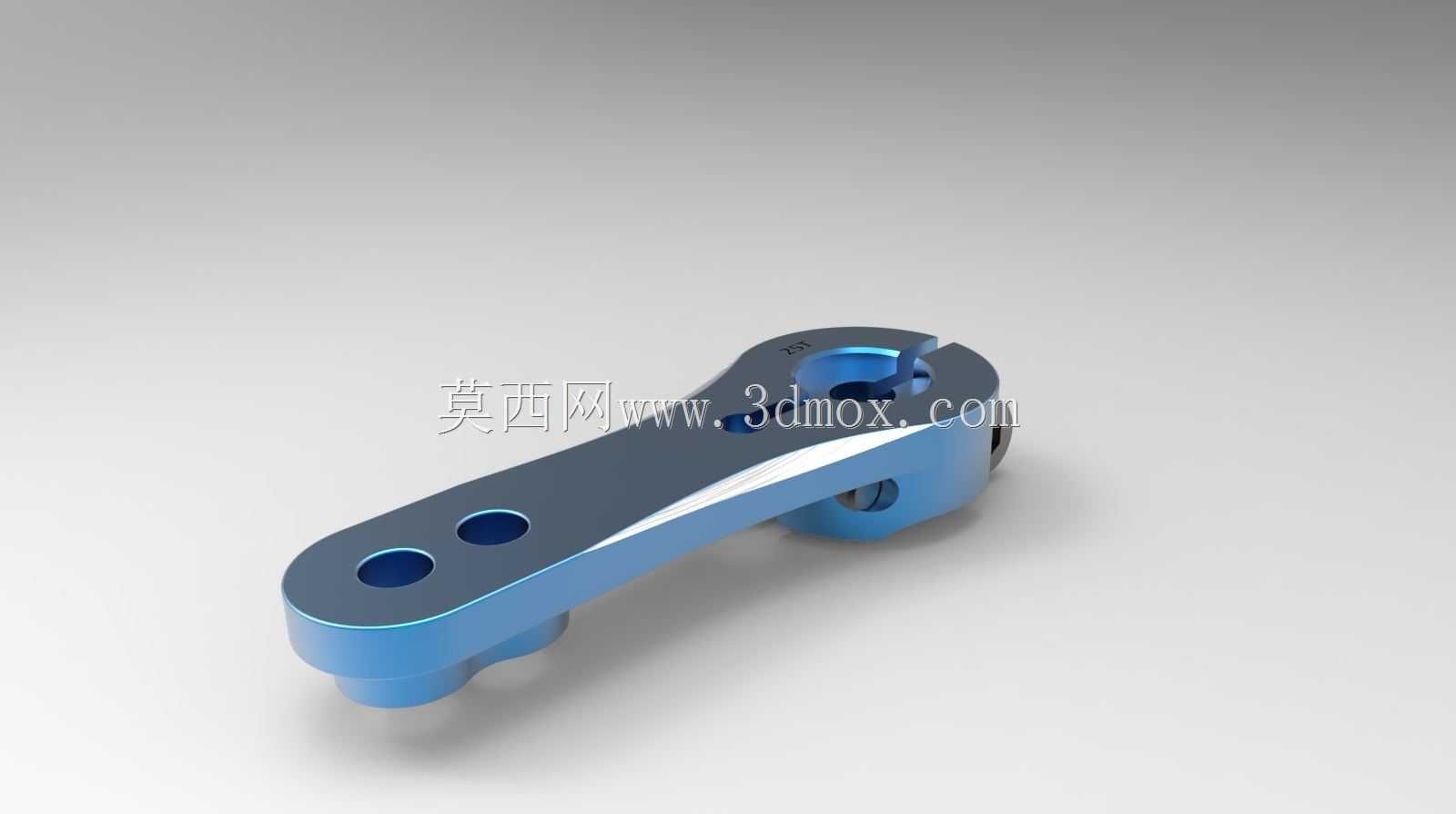

在设计思路上,这款摇臂充分考虑了实际使用中的受力分布,整体采用变截面流线型结构,在靠近舵机输出轴的受力集中区域做了加厚处理,提升根部的抗扭能力,而在摇臂延伸段则在保证结构强度的前提下做了轻量化的开槽设计,既降低了摇臂自身的转动惯量,提升舵机的响应速度,也减少了不必要的材料浪费。摇臂表面做了阳极氧化处理,具备不错的耐磨与防腐蚀性能,能够在复杂工况下长期保持结构稳定。

从安装边界与尺寸适配来看,这款摇臂严格遵循标准金属舵机摇臂的通用尺寸规范,安装孔位间距、花键啮合尺寸、摇臂摆动半径都符合行业通用标准,能够直接替换同规格的原厂塑料摇臂,不需要对原有安装结构做额外修改。摇臂的摆动范围内无多余凸起结构,安装后不会与舵机本体、周边安装支架产生运动干涉,在极限摆动角度下也能保证动作顺畅,用户在安装时只需要对准舵机输出轴的花键齿位,锁紧固定螺丝即可完成装配,不需要额外的尺寸适配与结构调整,能够大幅降低机构组装的调试成本。
