单级圆柱齿轮减速传动箱结构设计

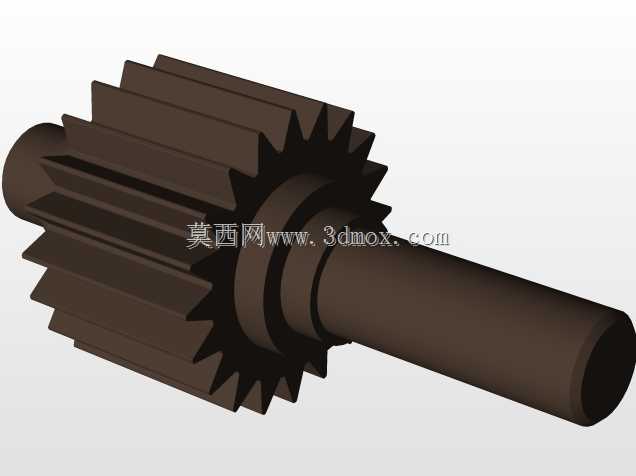

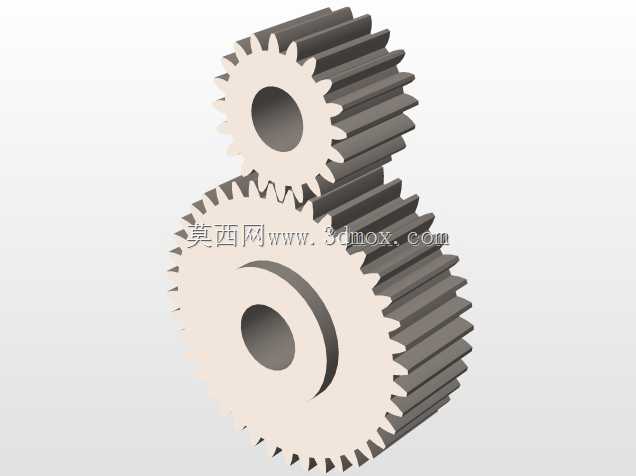

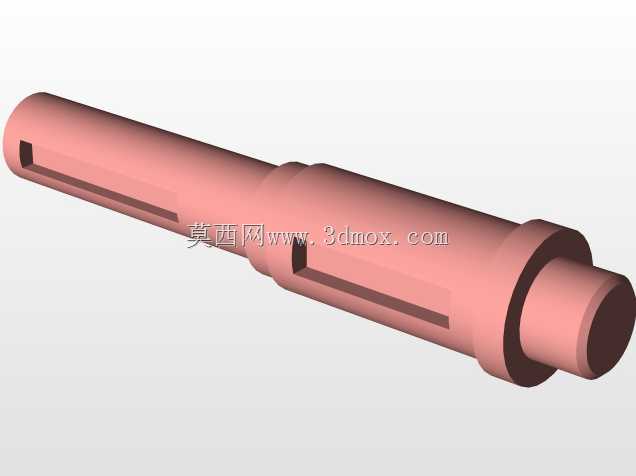

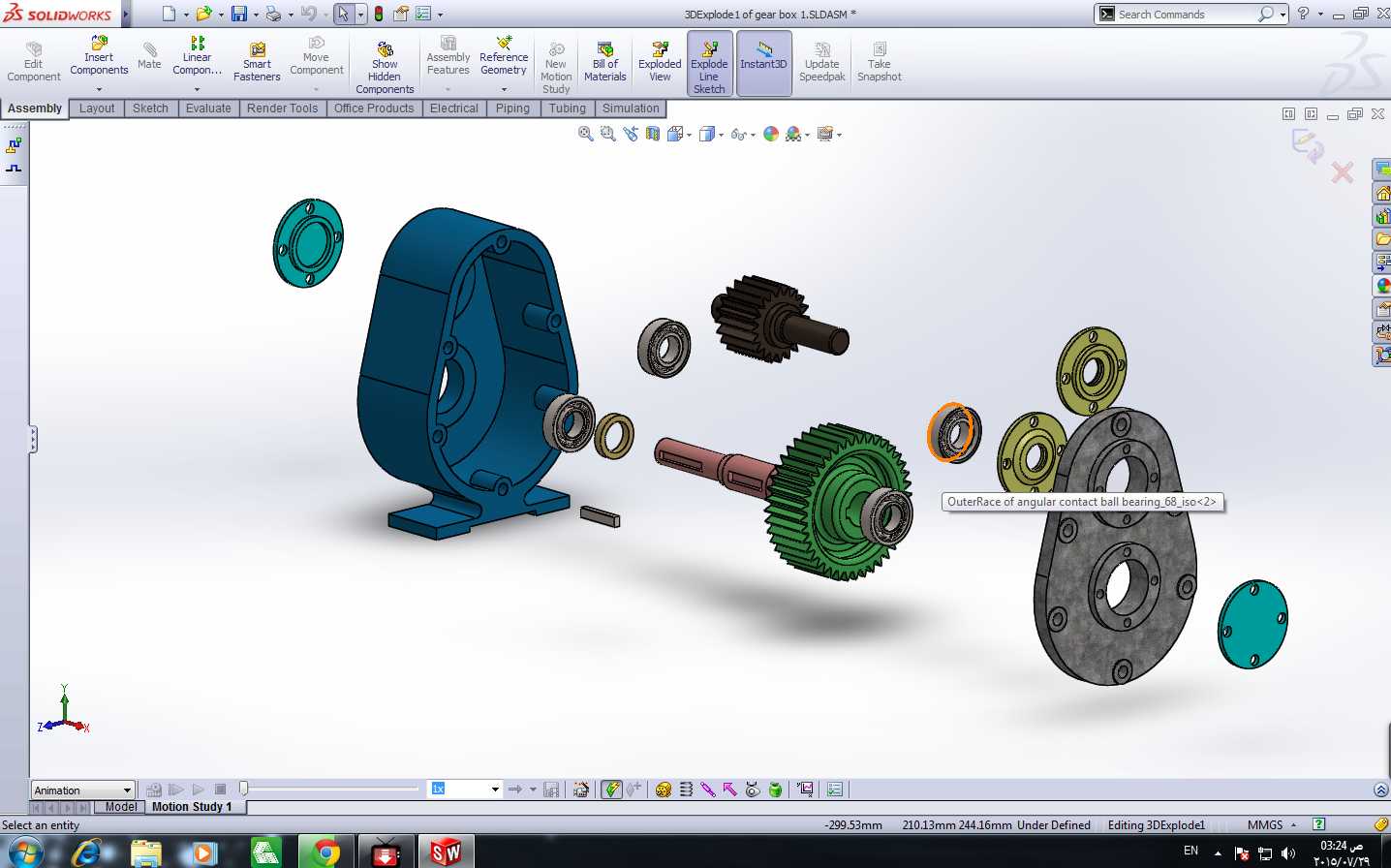

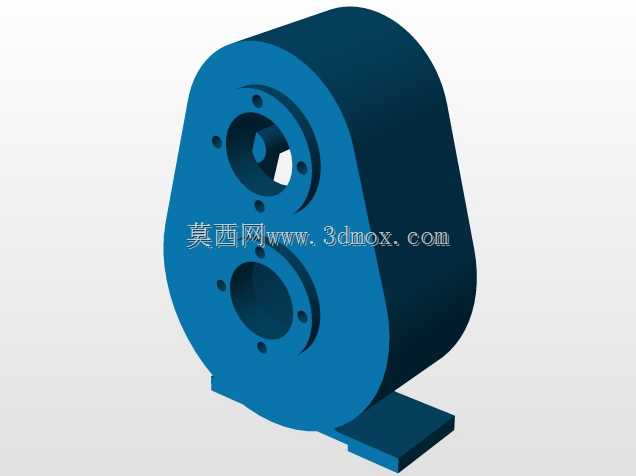

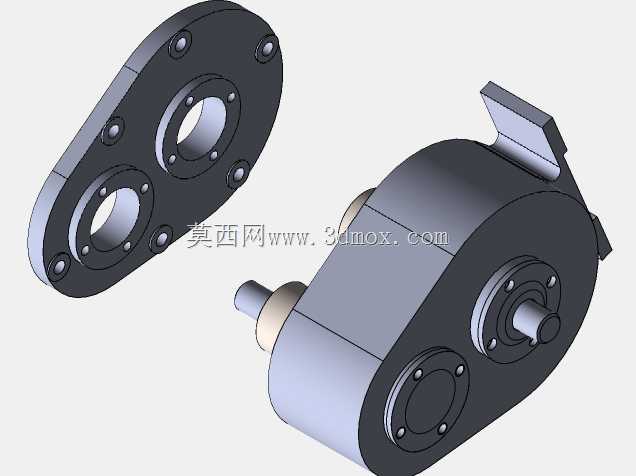

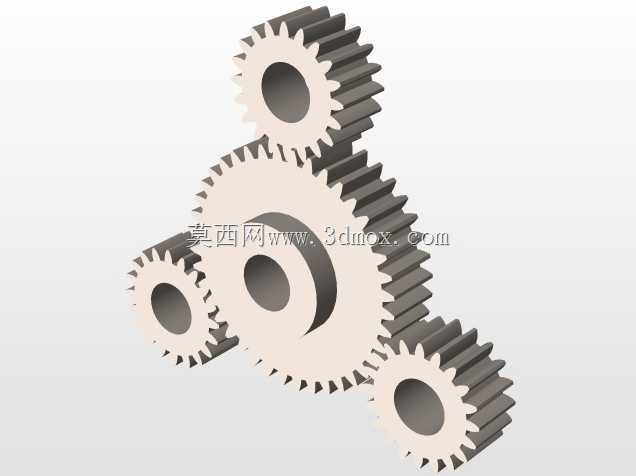

这款单级齿轮传动箱是小型动力传动系统中的核心减速部件，主要应用于轻工输送设备、小型农用机具、台式加工设备、自动化生产线辅助工位等对减速比要求适中、安装空间紧凑的动力传递场景，能够在原动机与工作执行端之间完成转速匹配与扭矩放大，让高转速低扭矩的动力输出适配工作端低转速大扭矩的实际作业需求。从结构设计来看，该传动箱采用剖分式铸铁箱体作为承载基体，箱体底部设置带安装孔的支撑脚，可直接通过螺栓固定在设备安装基座上，安装边界贴合小型设备的机架布局，不会占用过多横向与纵向安装空间，侧边的轴承安装孔位同轴度经过设计校核，能够保证轴系运转时的径向跳动控制在合理范围内，避免齿轮偏磨引发的传动噪音与寿命折损。箱体内的核心传动副采用直齿圆柱齿轮啮合结构，输入轴与输出轴平行布置，输入轴端适配小模数主动齿轮，输出轴端搭载大模数从动齿轮，通过固定的齿数比实现稳定减速，齿轮与轴之间采用键连接传递扭矩，轴系两端配置深沟球轴承承载径向载荷，轴承外侧设置轴承端盖与密封垫片，既可以防止箱体内的润滑油脂泄漏，也能阻挡外界粉尘、碎屑进入箱体内部破坏啮合面与轴承滚道。设计过程中优先考虑了装配与维护的便捷性，所有零部件均可从箱体剖分面完成拆装，日常维护时只需拆开侧盖即可检查齿轮啮合状态、补充润滑脂，无需将整个箱体从设备基座上拆卸，大幅降低了后期运维的时间成本。箱体外部的端盖、密封件、紧固件均采用标准化通用配件，替换成本低，采购渠道广泛，能够适配不同工况下的易损件更换需求。在传动性能设计上，该单级齿轮箱的传动效率保持在较高水平，动力传递过程中的能量损耗小，运转时的齿轮啮合噪音经过齿形修型优化，在额定转速下运行平稳，不会产生明显的振动与异响，适合对运行噪音有一定要求的车间作业场景。轴伸端的尺寸设计适配通用标准联轴器与带轮，能够快速对接不同类型的原动机与工作负载，无需额外定制转接部件，整体结构紧凑，承载能力能够覆盖常规小型设备的动力传递需求，兼顾了制造成本、运行可靠性与维护便捷性的平衡。
