履带式行走机构负重轮组结构设计

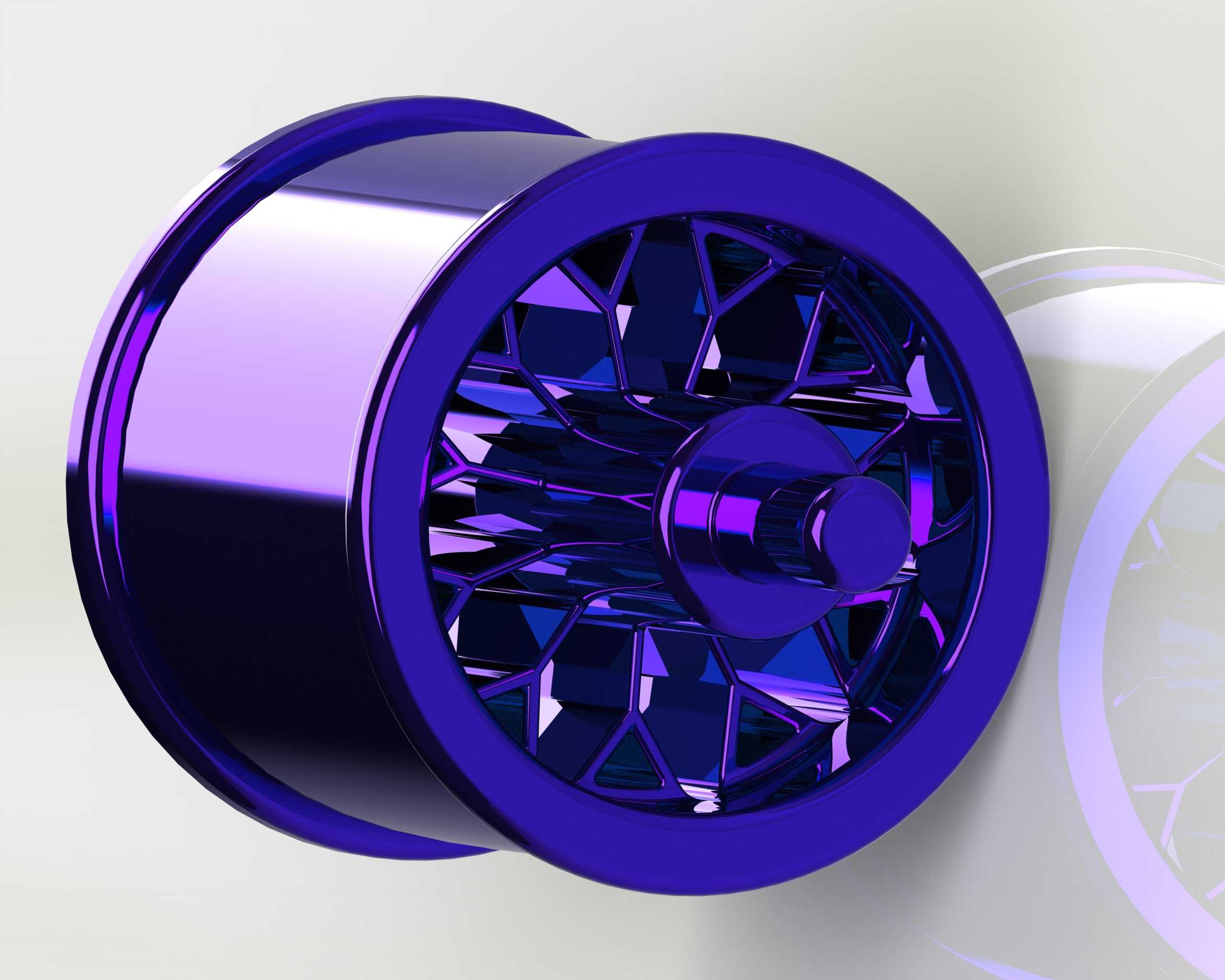

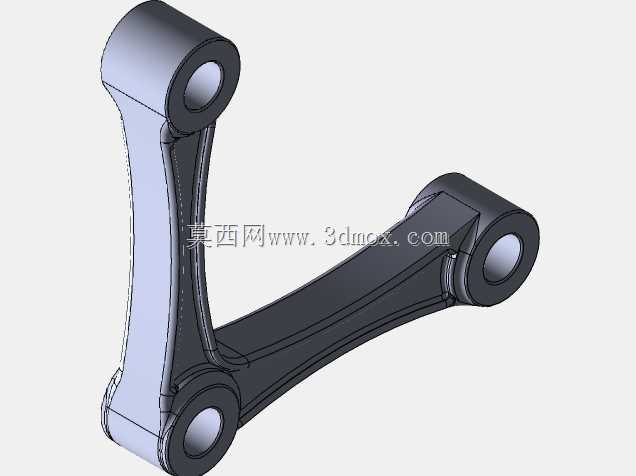

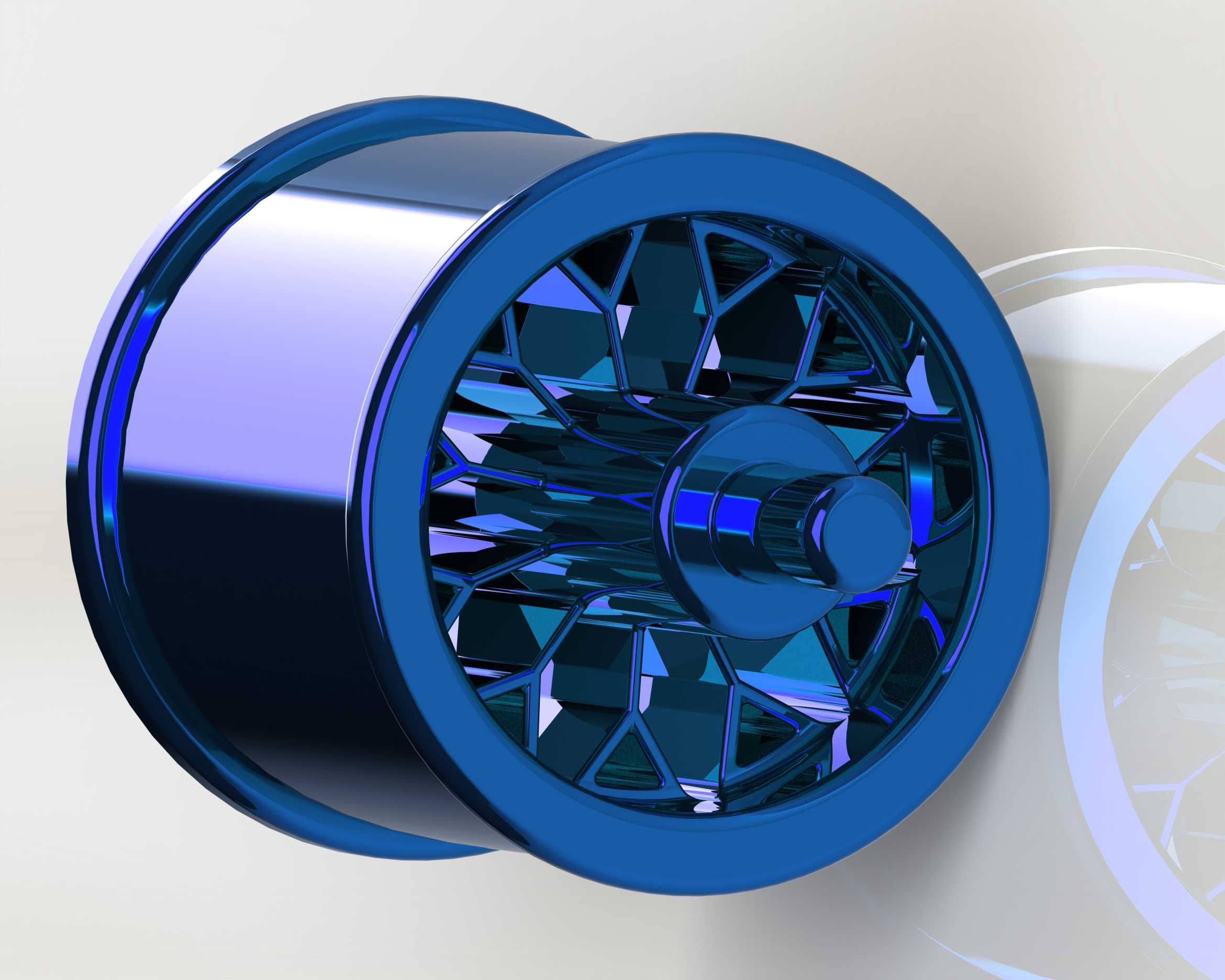

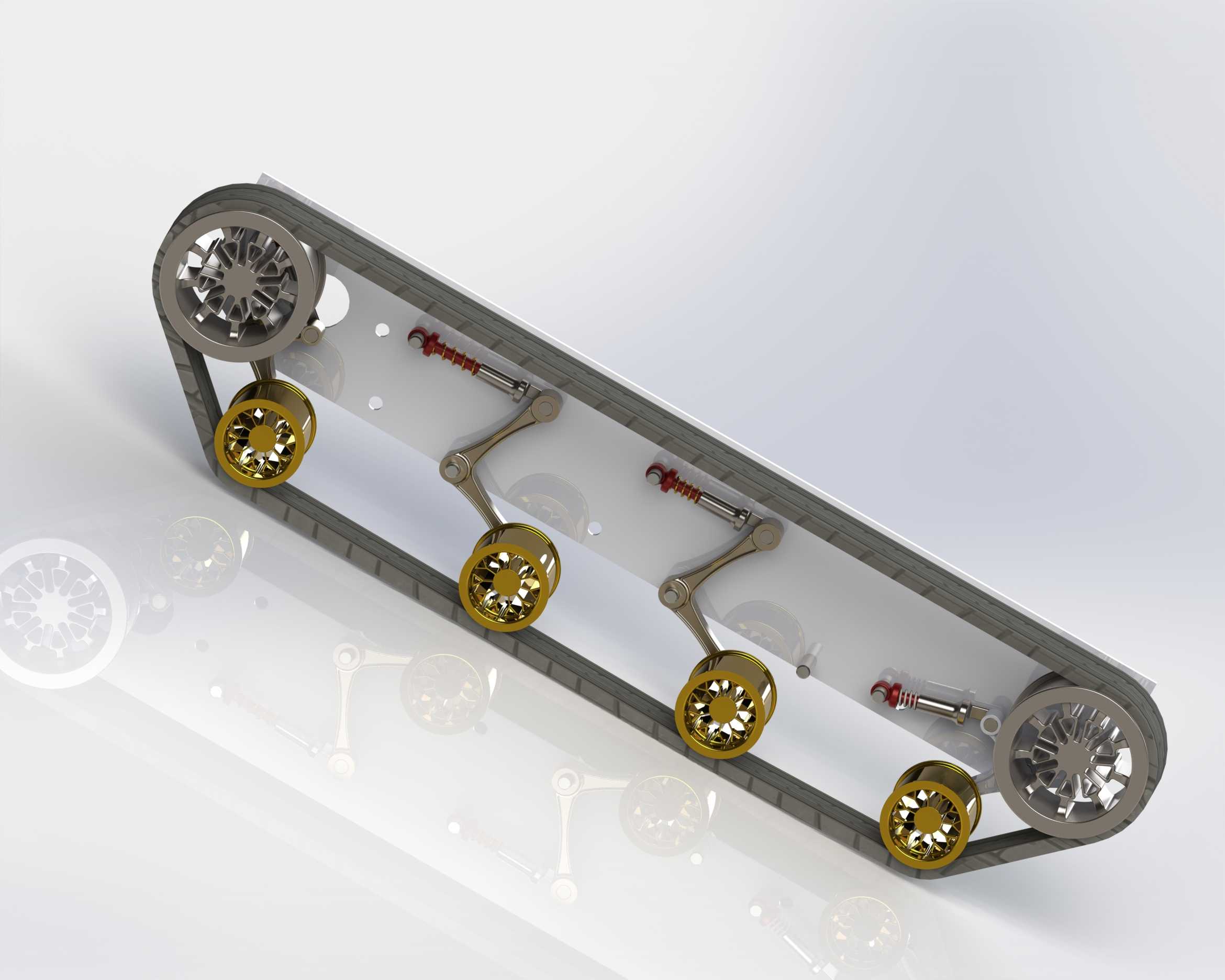

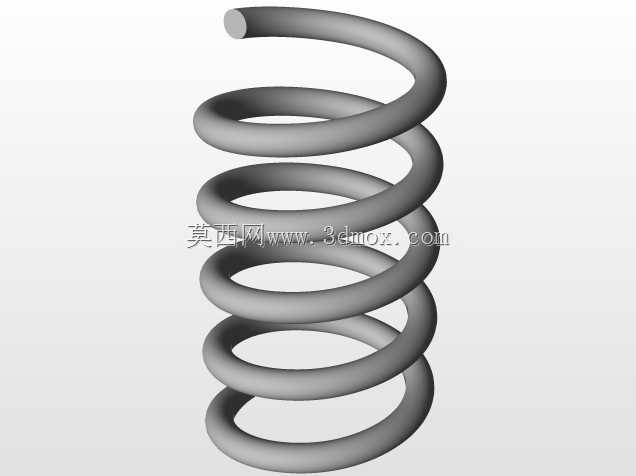

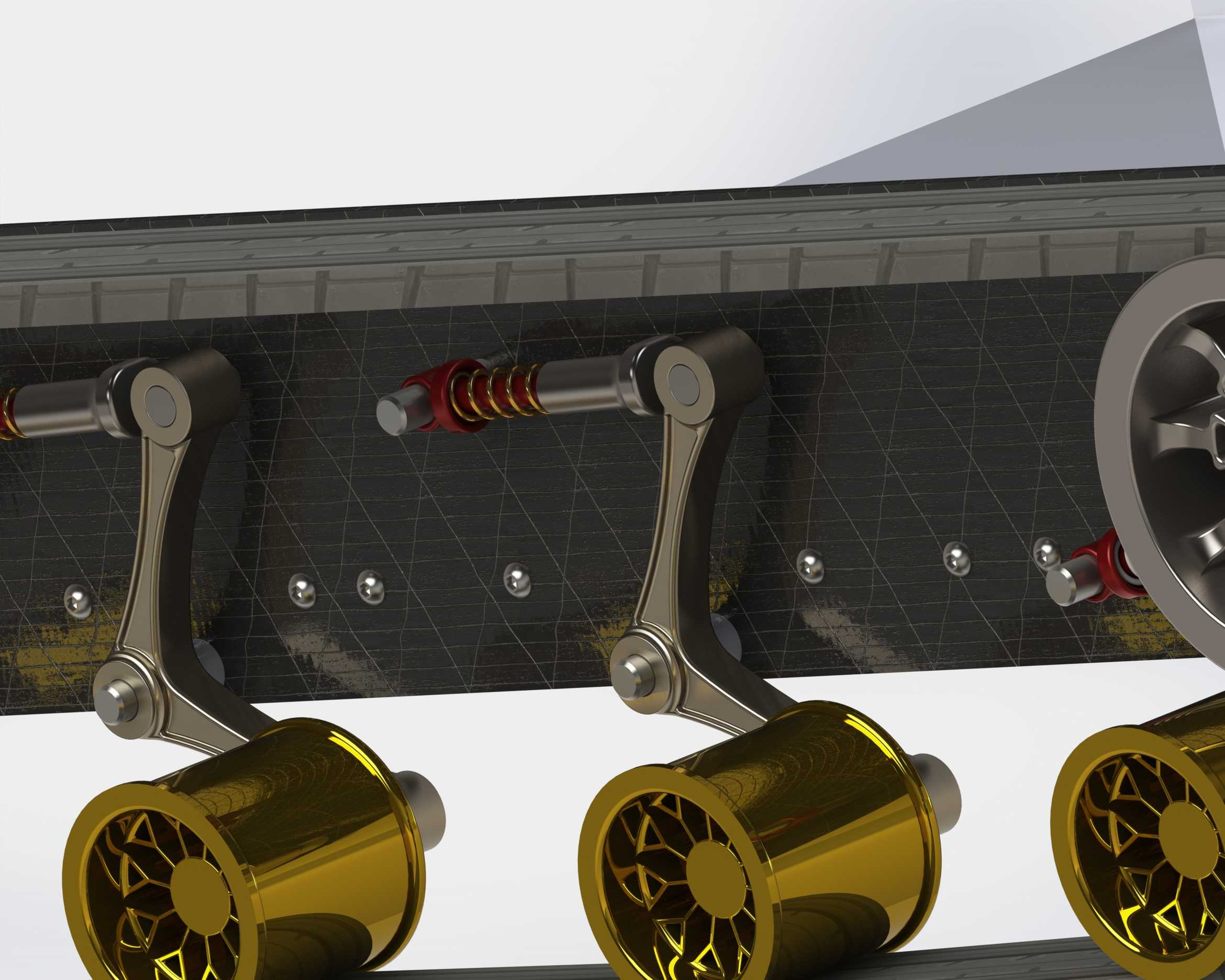

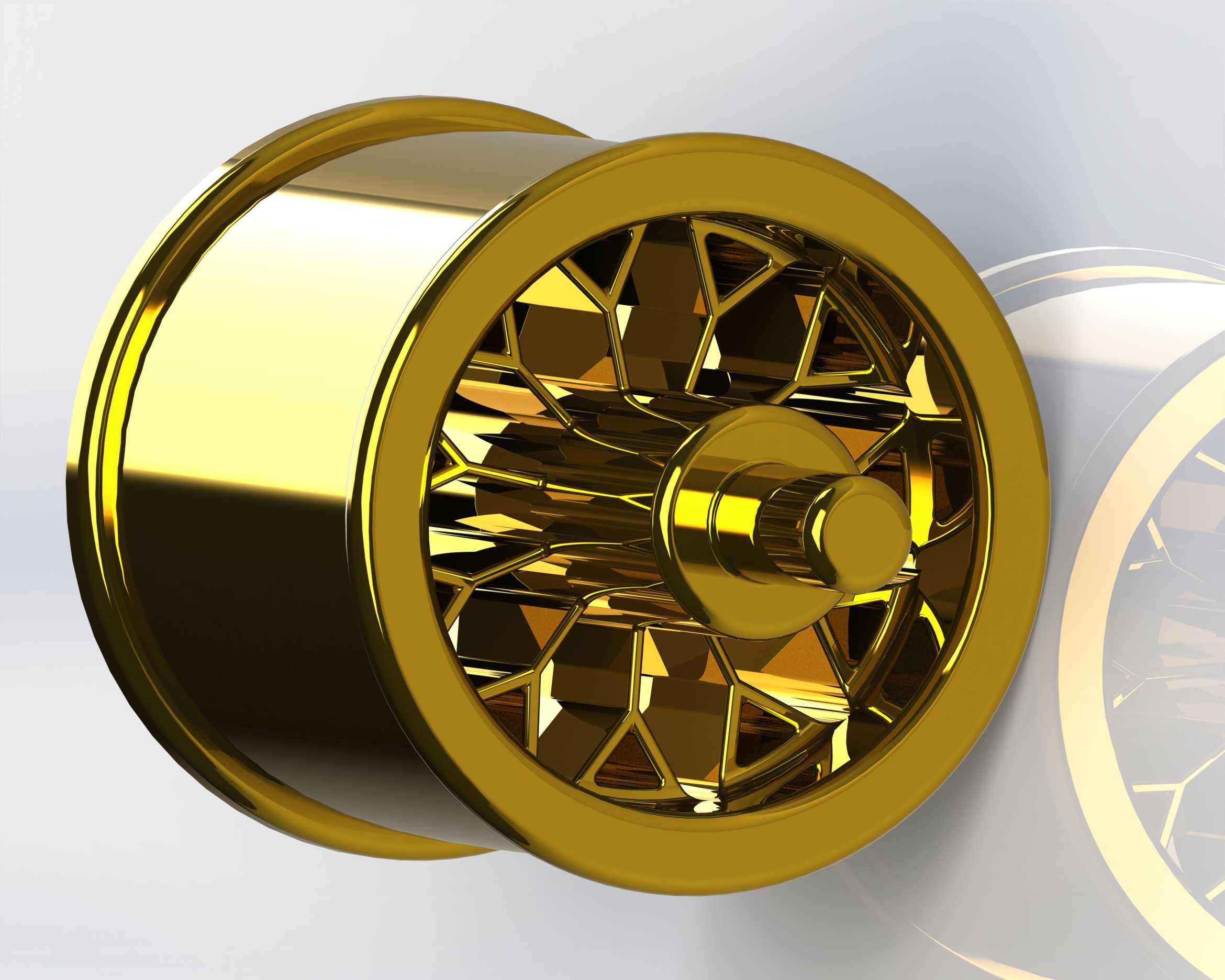

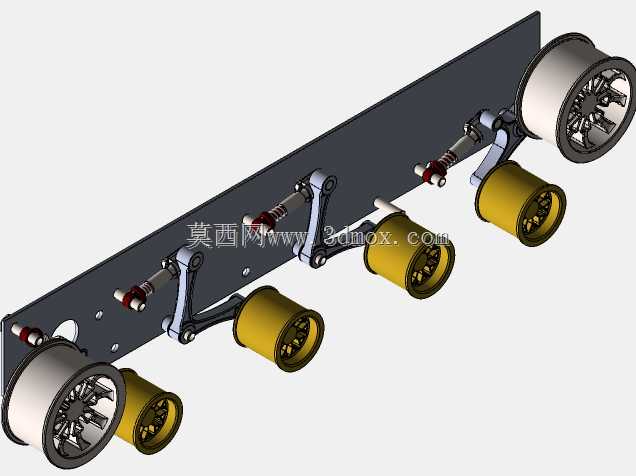

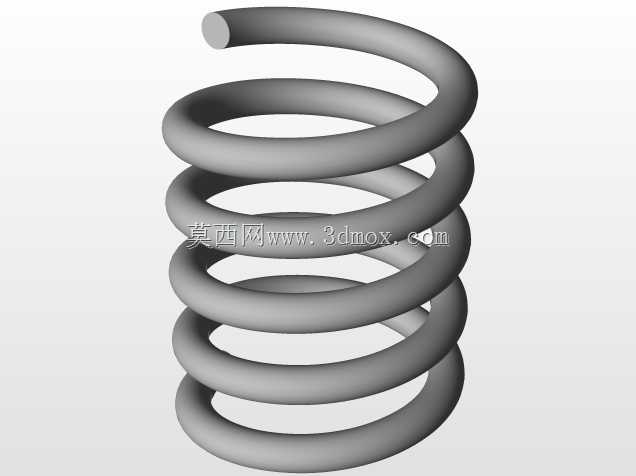

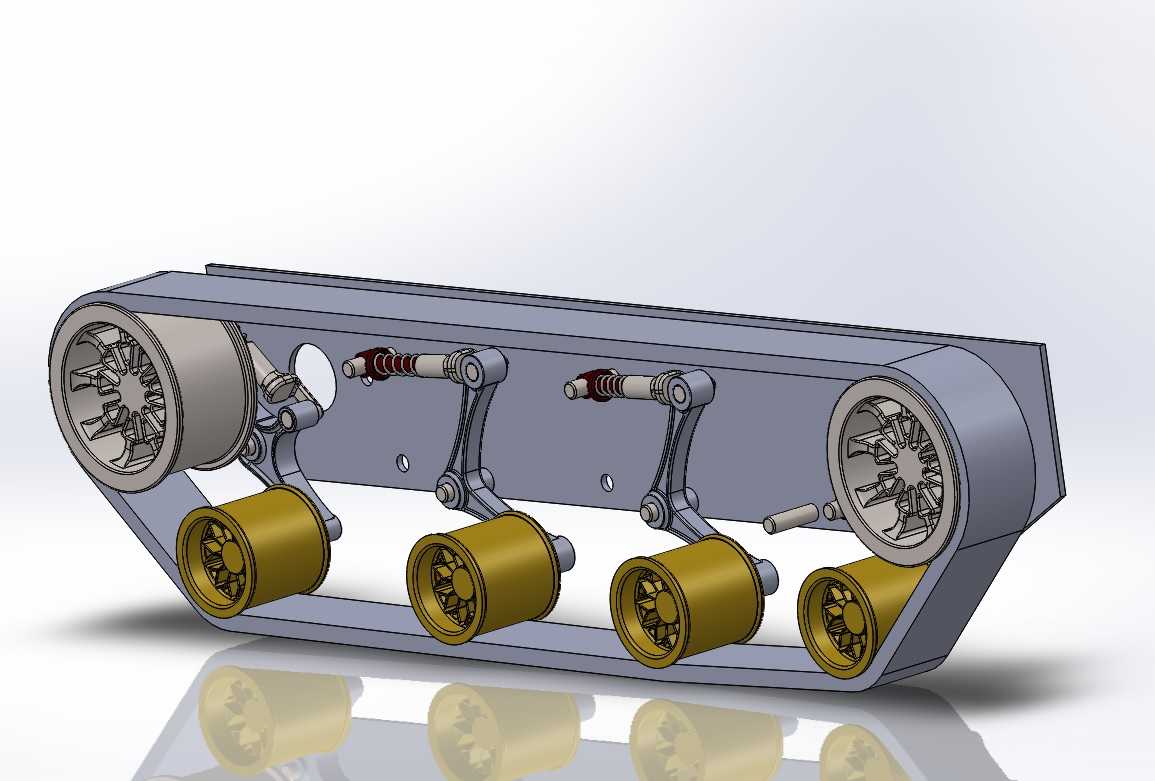

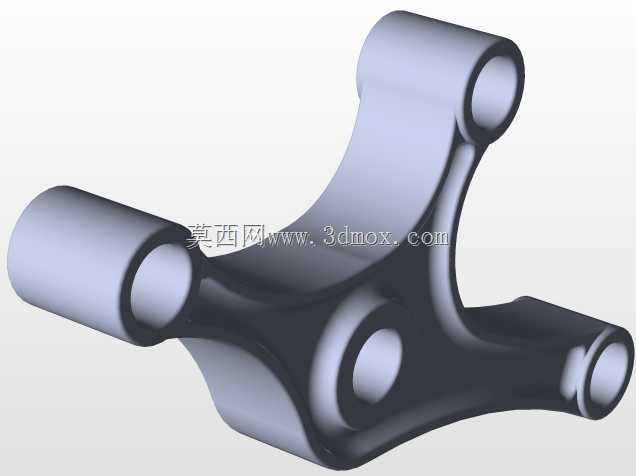

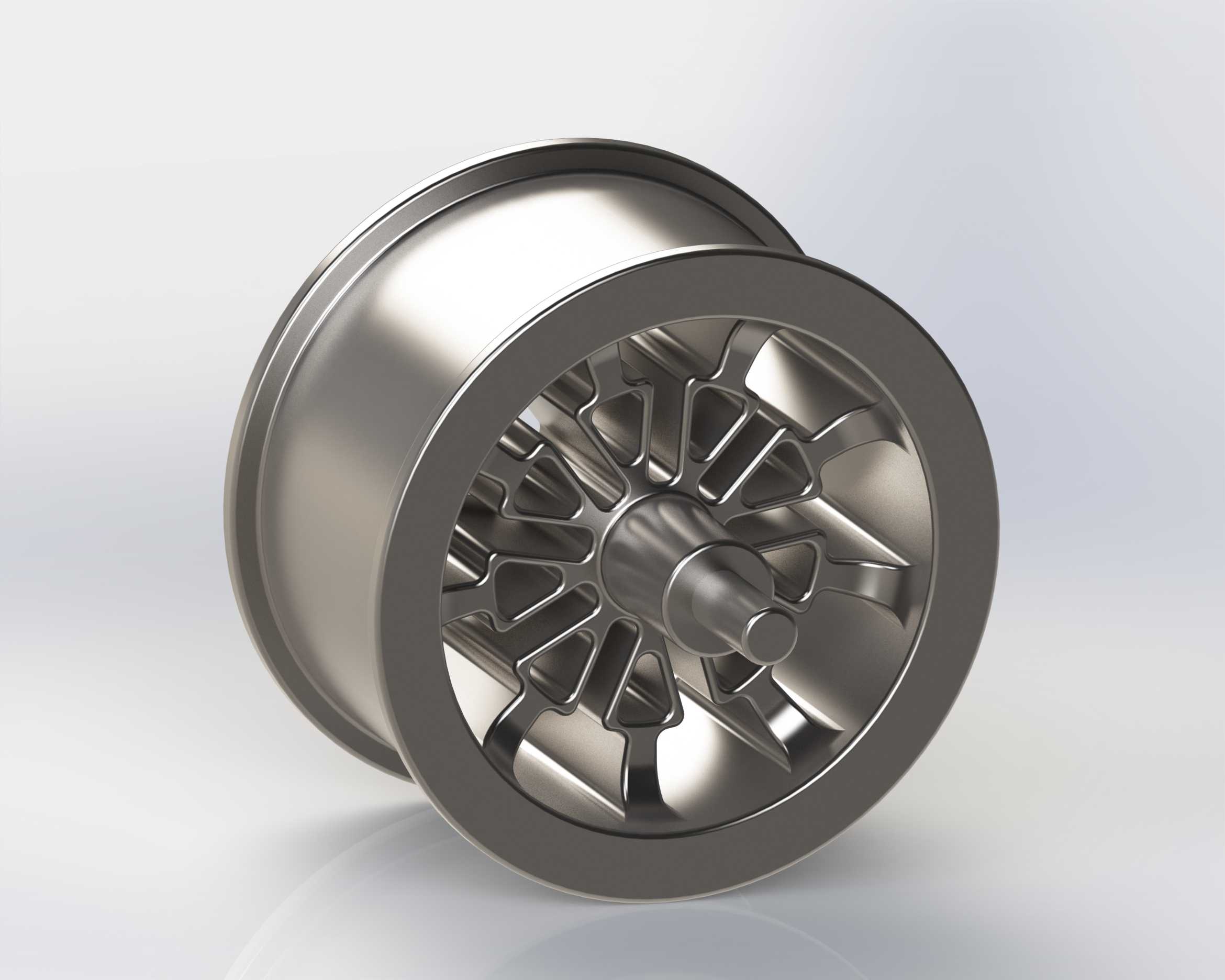

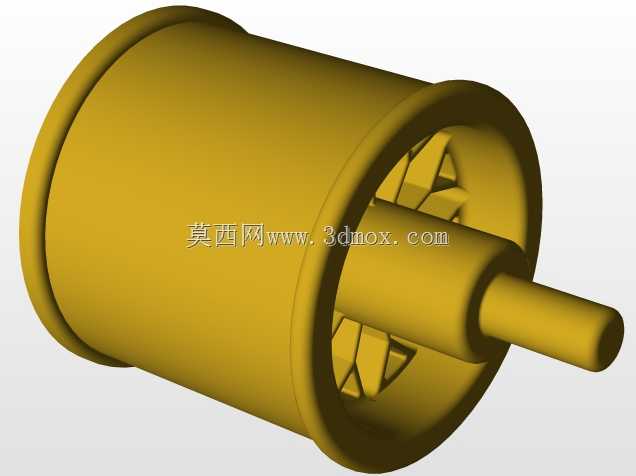

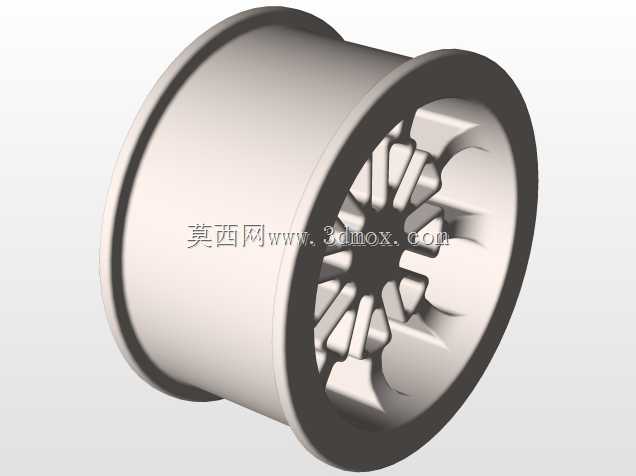

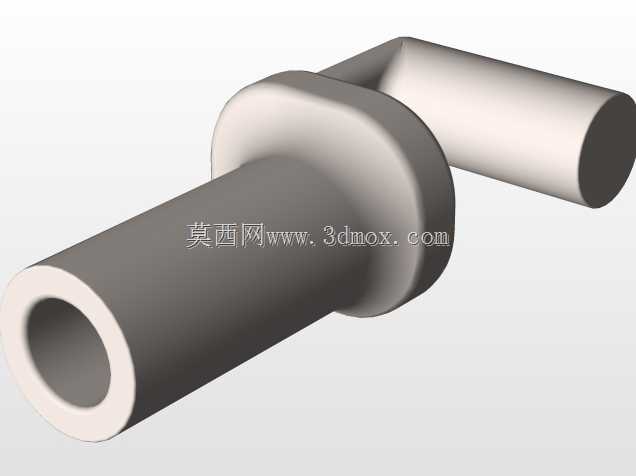

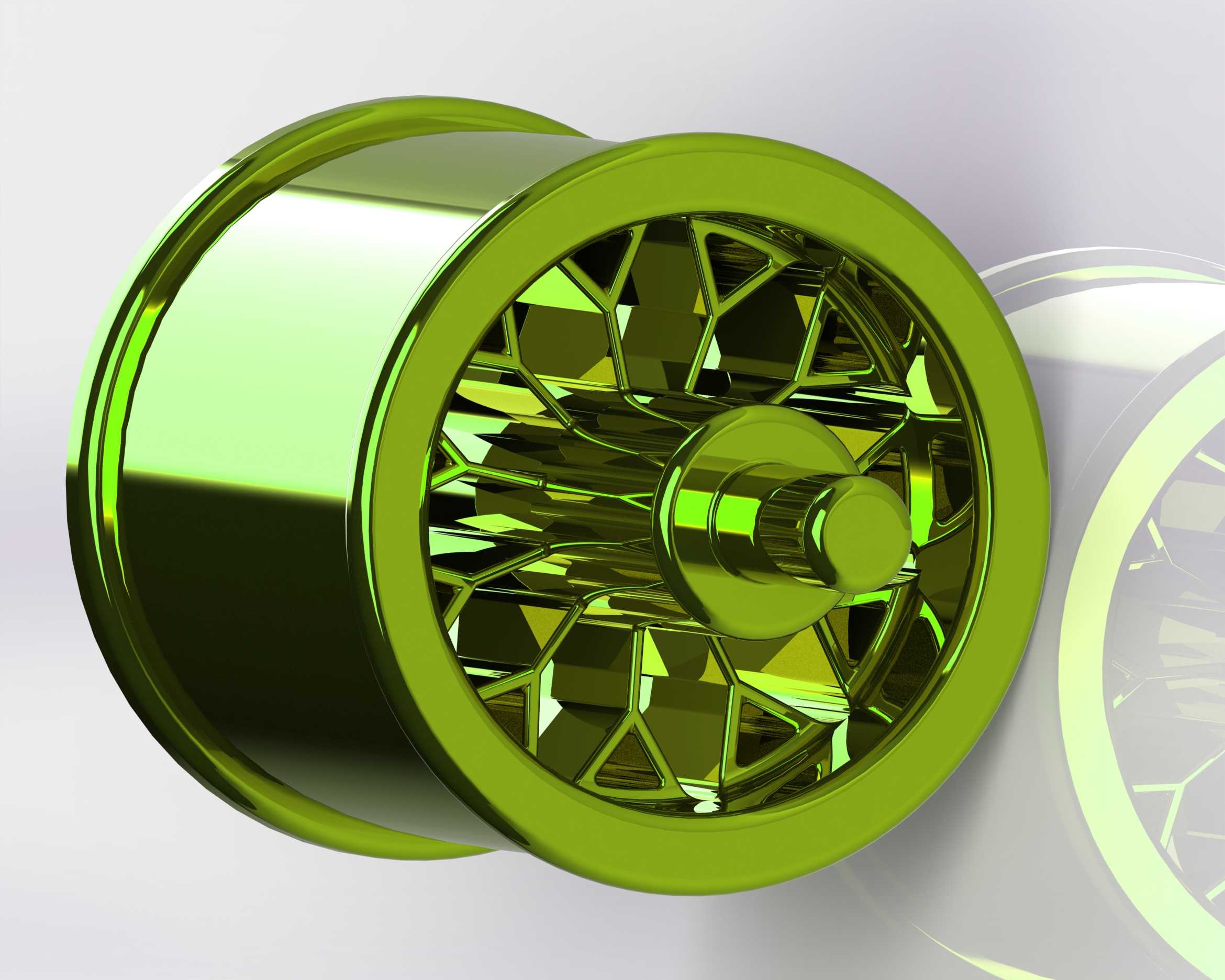

该履带轮组结构主要应用于小型履带式移动机器人、特种巡检作业机器人、轻型无人作业平台的行走系统中，作为履带底盘的核心承载与导向部件，承担整机重量传递、履带张紧导向、行驶过程中冲击缓冲的核心作用，能够适配非结构化地形下的行走需求，在废墟搜救、厂区管道巡检、户外复杂地形勘探等场景中，为移动平台提供稳定的行走支撑，降低履带行驶过程中的脱轨风险，提升整机通过性。从功能特性来看，该轮组采用分体式悬挂摇臂结构，每个负重轮通过独立的摇臂与底盘主体连接，摇臂铰接位置配置阻尼缓冲结构，能够在行驶过程中吸收路面颠簸带来的竖向冲击，避免刚性连接带来的结构应力集中，同时保证履带始终与地面保持足够的接触面积，提升泥泞、碎石、台阶等复杂路面下的抓附能力。轮体本身采用镂空式轮毂设计，在保证结构强度满足承载要求的前提下，尽可能降低轮组自身重量，减少行走系统的无效负载，轮缘位置做圆弧过渡处理，能够减少与履带内侧的摩擦损耗，延长履带的使用寿命。设计过程中，首先围绕履带的节距参数确定轮体的直径尺寸，保证轮齿与履带啮合位置的匹配度，避免啮合过程中出现卡滞、跳齿的问题；其次对摇臂的摆动行程做了边界限定，悬挂的压缩行程与拉伸行程均预留足够的安全余量，防止极限工况下摇臂与底盘其他部件发生运动干涉；安装边界上，轮组与底盘的连接位置采用标准化的铰接孔位，能够适配不同宽度的履带底盘安装需求，铰接轴的配合公差选用过渡配合，既保证转动过程的灵活性，又避免间隙过大带来的晃动问题。履带内侧的导向筋与轮体的导向槽精准配合，在转向、侧倾工况下能够限制履带的横向位移，从结构层面降低脱轨概率。整套轮组的结构布局充分考虑了装配与维护的便捷性，铰接位置的紧固件均采用外露式设计，后期维护时无需拆解整个底盘结构即可完成摇臂、轮体的更换，阻尼部件的预紧力可根据整机的实际负载做适应性调整，适配不同重量等级的移动平台使用需求。在实际应用中，该轮组结构能够有效分散履带传递的地面载荷，避免局部应力过大导致的履带过早磨损，独立悬挂的配置让每个负重轮都能根据地形起伏独立调整位置，即使在跨越垂直障碍、坡面倾斜行驶时，也能保证至少半数以上的负重轮与地面有效接触，为整机提供稳定的支撑力与驱动力，减少行走过程中的打滑问题，提升移动平台在复杂工况下的行驶稳定性。
