带安装支架的晶硅太阳能电池板三维设计

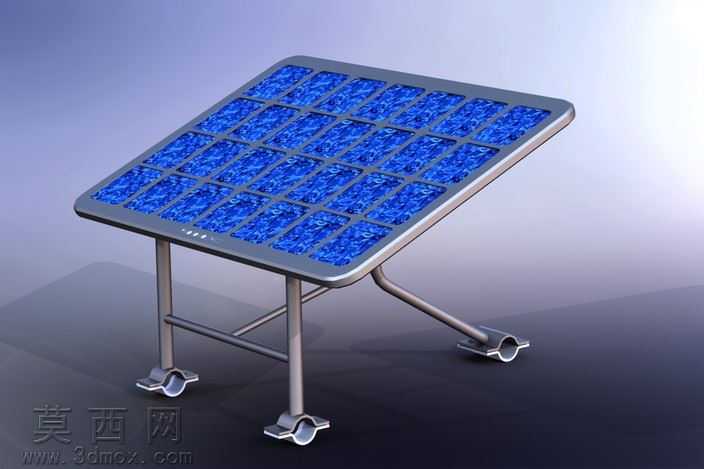

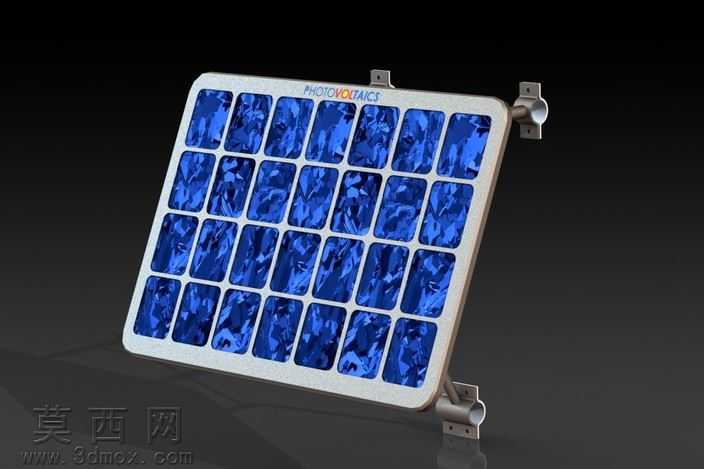

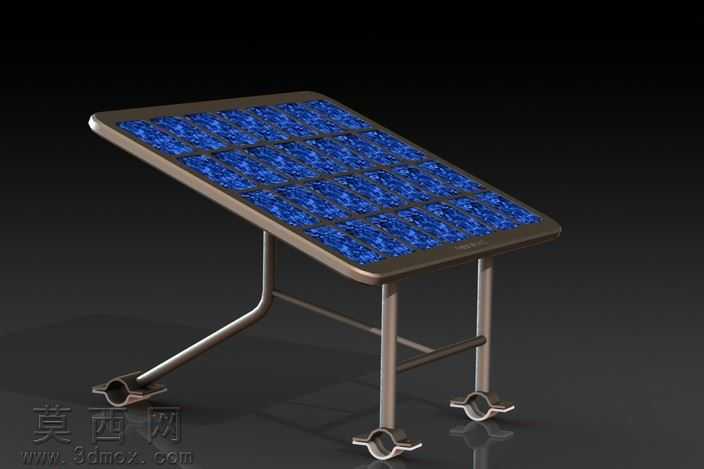

本作品为太阳能电池板的三维数字化模型，建模阶段依托参数化设计逻辑完成全结构搭建，首先对电池板整体外框进行轮廓绘制，采用带圆角的矩形金属边框作为主体承载结构，边框边缘做了等厚度的薄壁处理，还原实际铝合金边框的压合封装结构，边框四个角预留了安装支架的连接位，通过同轴心的装配约束将两组金属安装支架固定在边框侧边，支架上设计了对应的通孔与转轴结构，可模拟实际电池板的角度调节安装功能。电池板的核心受光面采用阵列化建模思路，将单块晶硅电池片作为基础单元，按照4行6列的规整排布方式完成阵列，每块电池片表面做了模拟晶硅材质的不规则纹理凹凸处理，还原真实电池片的多晶硅晶面视觉效果，电池片之间预留了等宽的串接间隙，模拟实际组件的焊带排布空间。材质渲染阶段，金属边框与安装支架采用磨砂亚光银金属材质，调整金属粗糙度参数还原铝合金的哑光质感，避免过度反光失真；晶硅电池片部分采用半透明深蓝色材质，添加轻微的折射与反射参数，模拟光伏玻璃覆盖下电池片的通透质感与晶面反光效果，电池片表面的印刷标识采用贴图方式附着，还原产品的品牌标识细节；背景采用纯黑渐变环境，突出电池板主体的结构与材质表现。设计过程中重点还原了太阳能电池板的实际装配结构，边框与支架的连接部位做了细节化的卡扣与螺栓位建模，确保整体结构符合实际光伏组件的生产装配逻辑，既保证了外观视觉的还原度，也完整呈现了产品的安装结构特征，可用于新能源产品展示、光伏安装场景搭建、相关教学演示等场景的三维素材使用，模型整体布线规整，各部件独立可拆分，方便后续进行结构调整与场景适配。
