四槽带JST接头电池仓结构设计

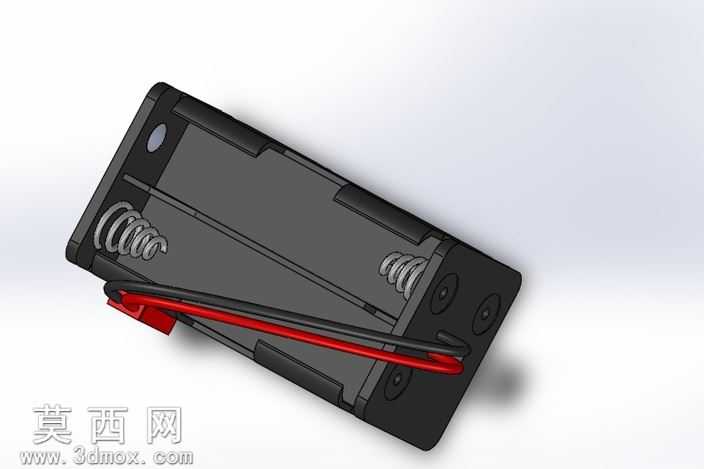

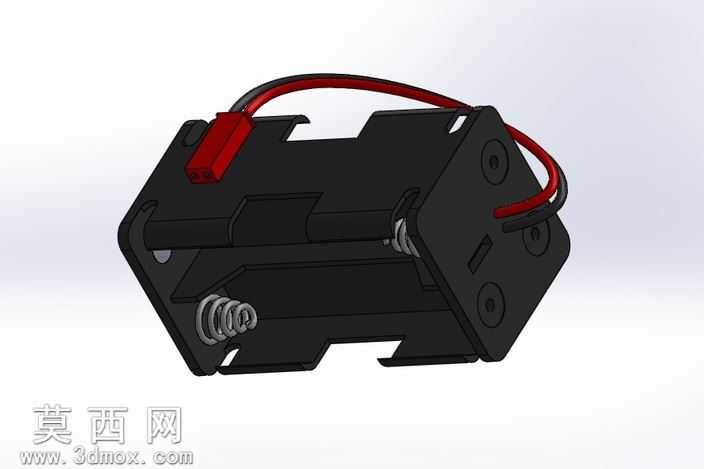

本模型为四节串联式电池安装支架，采用SolidWorks进行全参数化三维建模，整体结构围绕AA型干电池的安装固定需求展开设计，建模过程中严格遵循干电池的标准外形尺寸公差，确保每一节电池的安装槽位都能与电池壳体形成稳定的间隙配合，既保证电池装入时的顺畅度，又能避免使用过程中出现电池松脱移位的问题。模型主体采用卡扣式一体化结构设计，外壳部分通过拉伸、切除、阵列等基础特征完成主体轮廓构建，在电池接触端分别设计了螺旋式弹簧负极接触片与平面式正极接触片，弹簧结构通过螺旋线扫描生成，还原了真实弹簧的圈数、线径与弹性行程，能够在电池装入后提供持续的接触压力，保证电路导通的稳定性。出线端设计了标准2.54mm间距的JST连接器，红黑两根导线分别对应正负极输出，导线部分通过扫掠特征生成，还原了导线的自然弯曲形态与接线端的红色绝缘护套结构，方便后续电路对接使用。模型的安装背板设计了两个对称的圆形固定柱与定位卡槽，可直接通过螺丝或卡扣将电池架固定在设备壳体内部，侧边与底部设计了多处镂空减重结构，在保证结构强度的前提下减少材料占用，同时提升电池使用过程中的散热效果。渲染阶段采用哑光黑色工程塑料材质赋予主体外壳，还原ABS塑料的细腻磨砂质感，金属弹簧与接触片采用抛光不锈钢材质，表现金属的反光特性，导线部分分别赋予红色与黑色PVC绝缘材质，连接器部分采用红色硬质塑料材质，通过环境光影调整突出各部件的结构层次，清晰展现电池架的装配关系与细节特征。整体设计兼顾了结构实用性与装配便捷性，所有特征均保留完整建模历史，可根据实际使用需求调整槽位数量、安装尺寸与连接器规格，能够直接用于电子产品的电源结构设计参考、3D打印验证或者生产开模的前期方案校验。
