卫生棉条打印设备联动机械结构设计

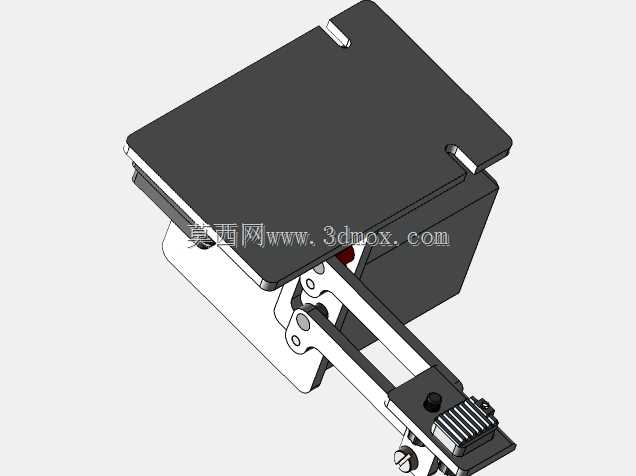

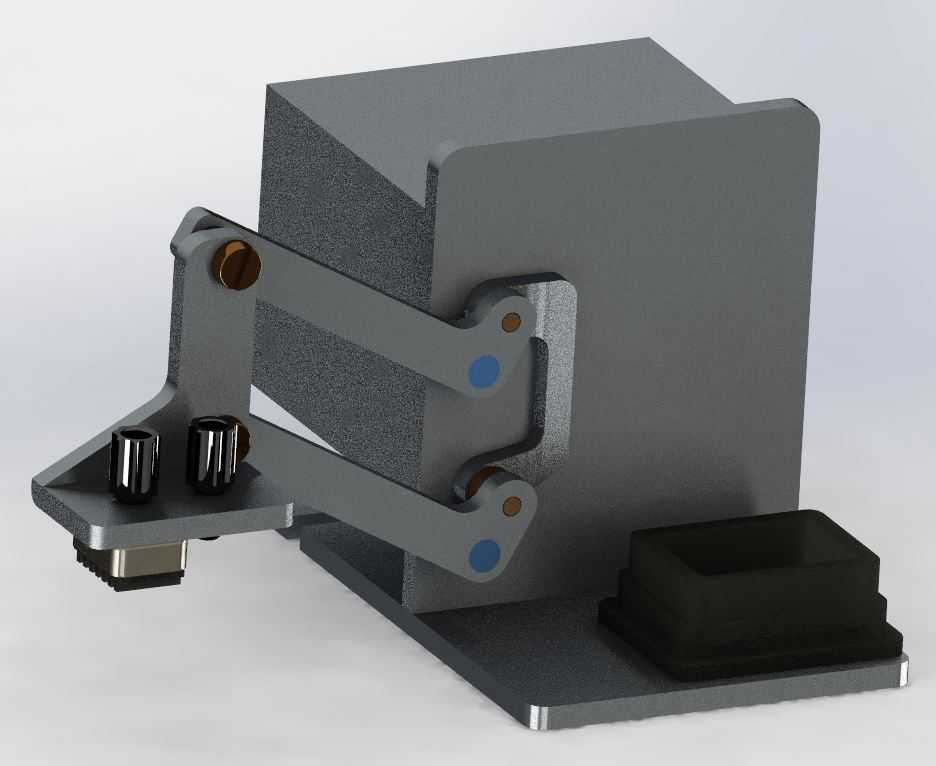

该结构主要应用于卫生用品生产环节的棉条标识打印工序，是衔接棉条成型工序与后续包装工序的专用执行机构，可在连续化生产线上完成棉条表面标识的定点打印作业，适配卫生用品生产车间的洁净生产环境，满足高速生产线的节拍匹配要求，避免棉条在转运过程中出现标识错位、漏印的问题，保障产品溯源标识的清晰完整。设备整体采用卧式安装布局，底部设置一体化金属安装底板，可直接固定在生产线的机架台面上，安装边界预留了标准的螺栓固定孔位，能够适配多数现有卫生用品生产线的安装间距，无需对原有生产线进行大规模改造即可完成加装。核心执行部分采用双组平行连杆联动结构，通过多组铰接转轴实现打印头的平稳抬升与下压动作，运动过程中无卡顿、无行程偏移，可保证打印头与棉条接触面的平行度，避免出现印字深浅不一、边缘模糊的问题。连杆铰接位置设置了耐磨衬套，可降低长期往复运动带来的结构磨损，延长设备的维护周期，适配生产车间长时间连续运行的工况需求。打印头安装位采用快拆式设计，可根据不同的标识需求快速更换不同规格的打印模组，无需对整体结构进行拆解调整，降低换型调试的时间成本。结构侧边设置了废料承接槽，可承接打印过程中产生的少量废墨与耗材碎屑，避免杂物掉落至生产线其他工位造成产品污染，符合卫生用品生产的洁净管控要求。整体结构的运动行程经过精准计算，打印头下压行程控制在合理范围内，既保证打印压力足够让标识清晰附着，又避免压力过大造成棉条本体变形，影响后续的包装与使用体验。驱动衔接位预留了标准的动力输入接口，可对接生产线的主驱动系统，也可单独加装伺服驱动单元实现独立控制，适配不同自动化程度的生产线配置需求。
