管式桁架结构赛车承载车架设计

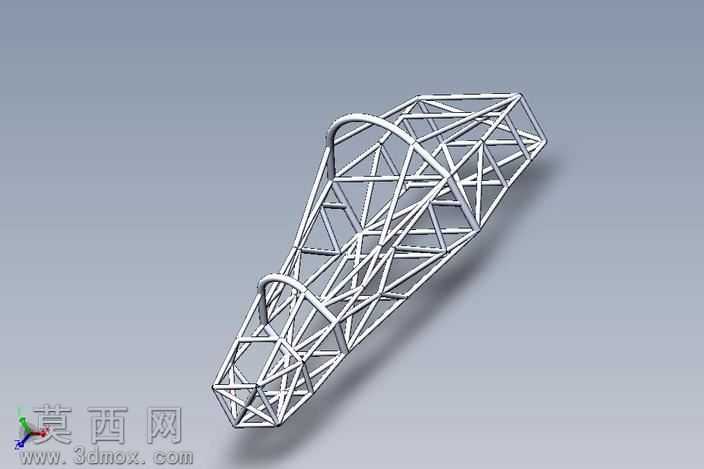

本作品为空间管式桁架结构的赛车承载车架，采用SolidWorks完成全参数化三维建模，建模过程中以空间线框为基准，逐根定义管件的空间走向、连接节点与管径参数，所有管件交接处均做贴合裁切处理，保证管件连接位置无错位、无干涉，还原真实桁架焊接装配的结构逻辑。渲染阶段采用哑光金属材质模拟铬钼钢管件的表面质感，搭配浅灰纯色背景与柔和定向光源，通过光影明暗变化清晰呈现桁架的空间层次与镂空结构特征，同时添加柔和的环境遮蔽效果，强化管件交接处的结构细节，让整体模型的立体感与结构辨识度得到充分展现。从结构设计来看，该车架采用空间桁架力学布局，沿车身纵向布置主承力梁，横向与斜向布置多组支撑管件形成稳定三角结构，可在满足轻量化要求的前提下，大幅提升车架整体的抗扭刚度与抗弯强度，能够承受赛车行驶过程中来自路面的冲击、加减速惯性力以及过弯侧向载荷。车头部分采用收窄的锥形桁架布局，既优化了空气流通路径，也为前悬挂、转向机构预留了充足的安装空间；中部座舱区域围绕驾驶位做环形加强结构，在驾驶员周边形成连续的承力环，可在碰撞场景下为驾乘人员提供充足的生存空间，同时预留了座椅、方向盘、踏板等操控部件的安装点位；车尾部分的桁架结构适配动力总成、后悬挂与传动系统的安装需求，通过多组斜向支撑分散动力输出带来的载荷，避免局部应力集中。设计过程中充分考量了管件的排布合理性，在保证结构强度的前提下尽可能减少冗余管件，控制整体车架重量，同时统一管件规格，降低后续加工裁切与焊接的工艺难度，所有安装点位均做平面贴合处理，方便后续其他总成部件的装配定位，整体结构兼顾力学性能、轻量化需求与加工可行性，可作为赛车底盘设计、桁架结构力学分析的参考模型使用。
