一体式手柄抹泥刀三维结构设计

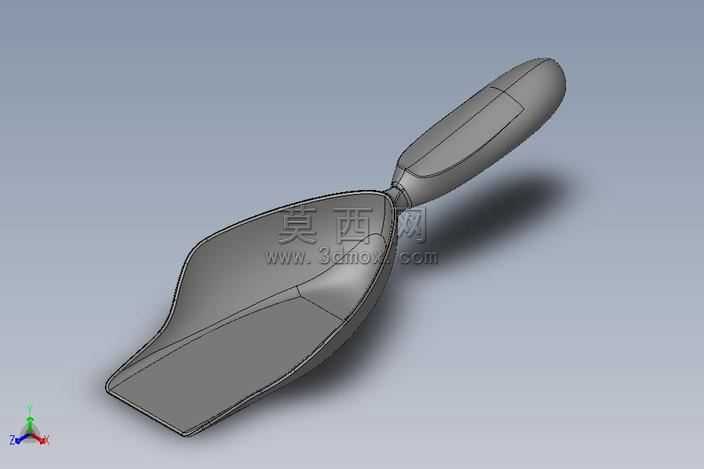

本作品为抹泥刀的三维参数化建模设计，整体采用一体化流线型造型思路，将握持手柄与作业刀身做了流畅的过渡衔接设计，避免传统拼接式抹泥刀易出现的连接松动、缝隙藏污等问题。建模阶段先通过草图绘制刀身的基础轮廓，刀身前端做收窄的平直作业边设计，刀身中部设置内凹的盛料弧面，可在抹灰作业时承载少量灰浆，减少物料滴落，刀身尾部逐步收窄过渡至手柄连接段，通过放样特征完成刀身曲面的顺滑构建，保证刀身厚度从作业边到连接段逐步递增，兼顾作业端的轻薄锋利与连接部位的结构强度。手柄部分采用符合人体工学的椭球流线造型，表面设置内凹的防滑分型线，建模时通过扫描特征构建手柄的基础曲面，再做圆角过渡处理，保证握持时的贴合度，减少长时间作业的手部疲劳，手柄与刀身的连接部位做了加厚的过渡凸台设计，通过圆角特征消除应力集中点，提升整体结构的抗弯折性能。材质设计上，刀身部分赋予哑光金属材质，模拟高碳钢淬火后的细腻磨砂质感，调整反射参数弱化高反光效果，还原五金工具的真实质感；手柄部分赋予哑光工程塑料材质，添加细微的颗粒纹理提升材质真实度，整体渲染采用柔和的环境光，搭配浅灰色背景突出模型的结构轮廓，通过软阴影效果强化模型的立体感，清晰展现各部位的曲面过渡与结构细节。整体建模过程严格遵循实物的尺寸比例，所有特征均采用参数化驱动，可根据实际使用需求调整刀身长度、手柄粗细、弧面深度等参数，适配不同的作业场景需求，模型结构完整无破面，各部位的连接关系清晰，可直接用于后续的工程图导出、3D打印验证或者开模生产参考。
