小型航空台架引擎结构三维设计

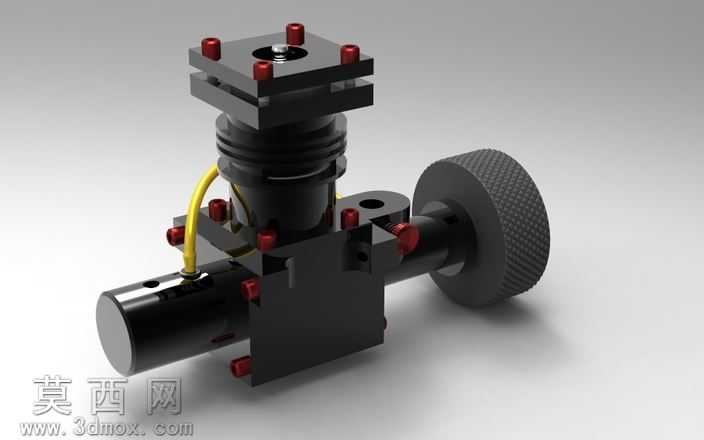

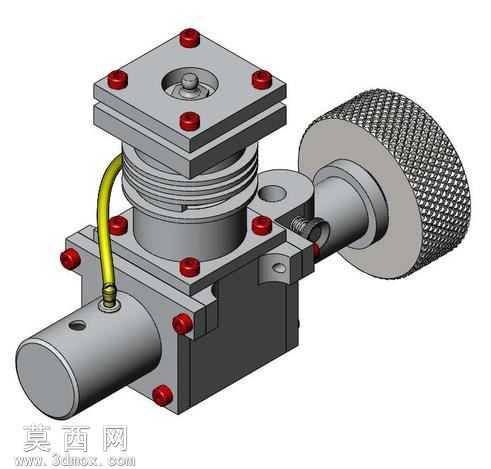

该台架引擎三维模型采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，从核心动力腔体到外围调节部件逐一完成特征构建，所有零件间的配合关系均按照实际机械装配约束设置，保证模型可实现完整的运动仿真演示。模型渲染阶段采用哑光黑金属作为主体结构材质，还原金属机加工部件的真实质感，调节旋钮部位设置滚花纹理特征，通过凹凸贴图还原手动调节部件的防滑触感，顶部紧固螺栓采用红铜色金属材质区分，管线部位采用半哑光黄色橡胶材质，不同材质的搭配清晰区分了各功能部件的属性，让整体结构层次分明。结构设计上，模型完整还原了小型航空引擎的核心组成：顶部为进气调节腔体，通过多组紧固螺栓实现腔体密封，侧面布置燃油输送管路，中部为核心动力输出腔体，集成了气门调节组件，侧方延伸的轴端设置大尺寸滚花调节手轮，可实现怠速等参数的手动调节，输出轴端做了高精度的圆柱面特征处理，还原传动轴的装配基准。设计思路围绕小型航模动力装置的实用需求展开，在保证结构完整性的前提下简化了非核心的冗余细节，既保留了引擎的全部核心传动、调节、密封结构，又让模型整体简洁直观，适合用于航空动力原理演示、航模动力系统参考设计，所有特征均做了倒角、圆角处理，避免尖锐棱角，符合实际机械加工的工艺要求，各部件的壁厚、连接尺寸均参考同类型小型引擎的实际参数设置，保证模型具备实际参考价值。
