双缸对置式斯特林发动机结构设计

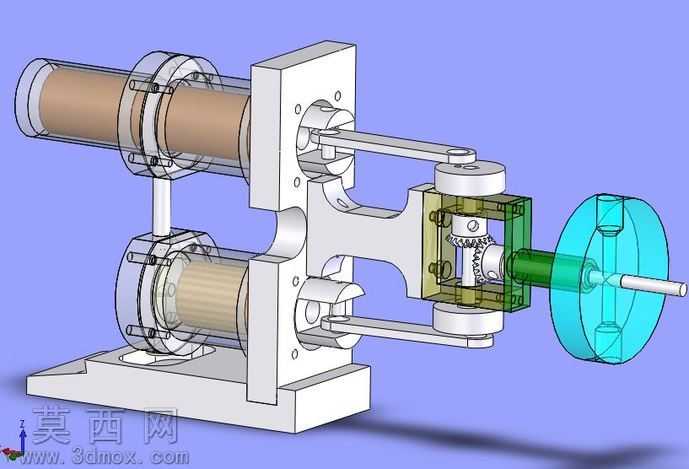

本作品为双缸对置布局的斯特林发动机三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与装配逻辑，完整还原了斯特林发动机的工作原理与结构细节。建模阶段首先完成整体基座的参数化绘制，作为整台设备的安装基准，基座采用一体式铸造结构设计，预留了各组件的安装定位孔位，保证各部件装配的同轴度与位置精度。随后依次完成两个对称布置的动力缸建模，缸体采用透明材质渲染设置，可清晰展示内部置换活塞的结构形态，活塞与缸壁之间预留了符合设计要求的配合间隙，还原真实的装配公差要求。传动部分的建模重点还原了曲柄连杆机构与齿轮传动组的配合关系，两个动力缸的连杆分别连接至曲轴的对应曲柄销位，相位差设置符合斯特林循环的配气 timing 要求，中间的齿轮传动组采用不同色彩的材质区分主动轮与从动轮，透明壳体的渲染设置可直观展示齿轮的啮合状态与传动路径。末端的飞轮采用半透明青蓝色材质渲染，清晰标注出飞轮与输出轴的连接结构，输出轴的轴段、轴肩、定位台阶均按照机械设计标准绘制，还原真实轴类零件的结构特征。渲染阶段采用蓝紫色渐变背景突出模型主体，金属材质部件设置了符合真实金属的反光度与粗糙度参数，透明部件调整了折射与透明度参数，既保证结构的可视性，又还原了工程塑料或玻璃材质的视觉效果。整体设计思路围绕斯特林发动机的外燃工作循环展开，双缸对置的布局可抵消活塞往复运动产生的惯性力，提升设备运行的平稳性，各部件的连接结构、定位方式均参考成熟的小型动力装置设计方案，建模过程中对运动部件的干涉情况进行了逐一排查，保证模型可直接用于运动仿真演示，完整展现斯特林发动机从热能到机械能的转换结构逻辑，可作为机械原理教学演示、小型动力装置结构参考的数字化三维模型使用。
